Блок питания hp распиновка

Устройство и разбор зарядного накопителя

Подключают АКБ с помощью пяти контактного разъема. Через который подается энергия и обеспечивается обмен информации об уровне зарядки устройства.

Если его разобрать, можно добраться до содержимого накопителя:

• соединенных последовательно или параллельно элементов;
• термостата;
• предохранителей;
• термодатчика;
• контроллеров;
• контактной площадки.

Для распиновки характерны параметры:

• общего вывода:
• термистора;
• идентификации и плюса.

Идентификация осуществляется тактовым генератором, который подает электрические импульсы. Работа осуществляется по 2 линиям, через них происходит связь материнской платы с блоком питания.

Устройство батареи

Современные АКБ лэптопов подключаются с помощью интерфейса SMBus. Они имеют минимум 5 контактов, два из которых предназначены для передачи напряжения. Еще два пина позволяют обмениваться информацией об уровне заряда батареи, отработанных циклах перезарядки и т. д.

Аккумулятор состоит из следующих элементов:

• термостат;
• контроллер;
• аккумуляторные элементы;
• контактная площадка;
• предохранители.

Во втором случае отключение необходимо для предотвращения необратимых химических изменений в аккумуляторных батареях. В современных АКБ установлено большое количество датчиков, призванных обеспечить надежную защиту источника питания.

Какими бывают электрические аккумуляторы

Стационарный ПК и ноутбук отличаются своими аккумуляторами. Следует отметить, что принцип действия устройств основан на обратимости химических реакций. Восстановление заряда осуществляется, когда ток проходит в направлении, что противоположно направлению во время разряда.

В настоящее время в ноутбуках применяются такие виды батарей:

1. 1. Li-ion – так называемые литий-ионные. Ставятся аккумуляторы этого типа наиболее часто на ноуты. Они обладают высокой энергетической ёмкостью, не склоны к саморазрядке и не требуют дополнительного обслуживания. Однако такие батареи, как показывает практика, подвержены старению, при чем, даже при малом применении. Их емкость понижается уже через год. Такие аккумуляторы становятся непригодными уже спустя три года, хоть производители и уверяют, что срок их службы достигает 5 лет.
   2. NiCd – делаются из никеля и кадмия. Никель-кадмиевые устройства – самые по весу тяжелые и большие (габаритные). Они не переносят регулярного поступления электроэнергии. Чтобы подобная батарея отлично функционировала, ее требуется периодически заряжать полностью.
   3. NiMH – гидридные, производятся из никеля и металла. Данный вид устройств отличается от предыдущих. В первую очередь тем, что эти аккумуляторы, как известно, абсолютно не токсичны и меньше подвергнуты эффекту памяти. Чтобы устройство проработало длительный срок, его необходимо не подвергать полному разряжению.

Разъем аккумулятора

Теперь поговорим подробнее про разъем аккумулятора ноутбука, распиновка которого зависит от модели, играет важную роль. Современные ноуты отличаются в первую очередь по количеству применяемых разъемов питания. А те, в свою очередь, имеют отличия не только по своим формам, но и количеству контактов.

Что касается разъемов питания, то они бывают:

• двухконтактными (это стандарт);
• и так называемым трехконтактными.

Первые имеют цилиндрическую форму и имеют два контакта. Один — для внутреннего напряжения, второй – непосредственно для внешнего

Важно знать, что материнская плата может выйти из строя при так называемой переполюсовке контактов. Нельзя не отметить, что разъемы различаются по диаметру внутренних/внешних частей. Как правило, они указываются в маркировке

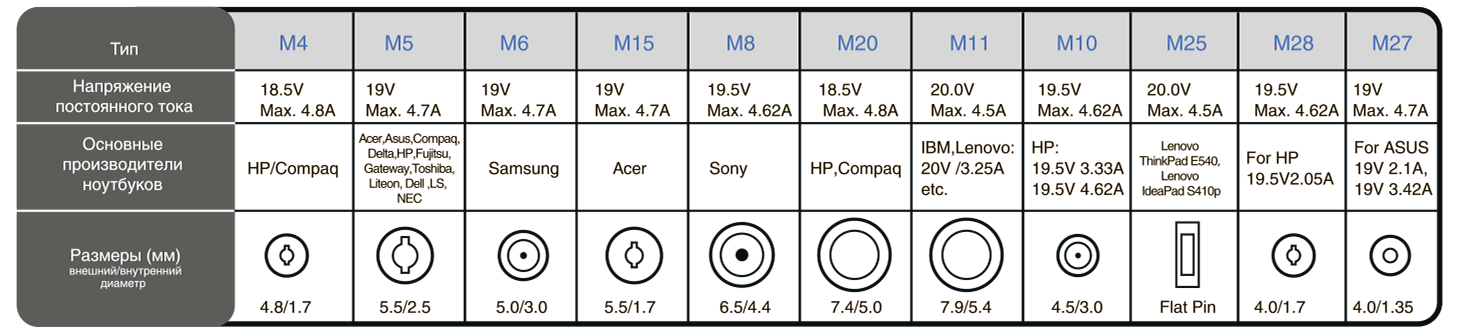

В настоящее время наиболее часто можно встретить: 4.8/1.7, 5/2, 5.5/2.5

Как правило, они указываются в маркировке. В настоящее время наиболее часто можно встретить: 4.8/1.7, 5/2, 5.5/2.5.

Разъемы трехконтактные обладают тремя выводами. Соответственно, напряжение в них подается исключительно на внутренний. В самом центре расположена игла. Из блока питания непосредственно на иглу всегда поступают данные относительно мощности адаптера. Информационные сигналы передаются и поступают от блока питания прямиком на мультиконтроллер. При низкой мощности адаптера обычно заряд устройства просто прекращается.

Правильная распайка

Разбирать блок банок или просто отсоединять контроллер нужно правильно. Сначала находится общий провод с нулевым потенциалом. На плате он обычно обозначается как 0V или GND. Чтобы убедиться в правильности позиции, нужно измерять напряжение последовательно на контактах банок, идущих от нулевого контакта. Уже на этом этапе можно определить пробой или разбалансировку банок: при измерении напряжения шаг должен быть примерно одинаковым для всех банок.

Распайка блока должна производиться от точки наибольшего потенциала. Найти ее нетрудно, уже описанным методом. После этого отпаивается следующий по иерархии напряжения контакт. И так до полной разборки аккумулятора на отдельные банки. Если не следовать приведенному правилу, контроллер питания просто заблокируется, и его придется менять на новый.

Распиновка батареи ноутбука

Распиновкой называют обозначение контактов в разъемах, соответствующих схеме, но для монтажа в отверстиях. Функционально контакты соответствуют справочной нумерации. Распиновка разъема батареи, работающей с ноутбуком, потребуется в тот момент, когда батарея перестанет заряжаться. В каждом разъеме 6,7, 9 контактов, которые зеркальны на источнике энергии и потребителе. Но расположение контактов зависит от компоновки, и у производителей электронные схемы не совпадают. Маркировки нет. Но распиновка есть в схемах производителей.

Пример распиновки разъема ноутбука перед вами:

• DATA+ для поступления напряжения;
• DATA- нулевой контакт;
• вывод ID;
• вывод SMB для передачи состояния аккумулятора;
• вывод BATT_IN для сигнала подключения;
• вывод SCL/SDA для двунаправленных линий связи интегральных схем
• вывод NC

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями — USB 1.1, USB 2.0 и USB 3.0 . Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 — это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы — High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме — 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Принципиальные электрические схемы по ноутбукам HP.

Схемы к ноутбукам HP Pavilion 15 17 (Quanta R75 R7X AMD rev.1a)

Схемы к ноутбукам HP Probook 6550B (Inventec Diesel 10 UMA)

Схемы к ноутбукам HP 630, Compaq CQ43, CQ47 (Foxconn Chicago)

Схемы к ноутбукам HP ProBook 650 G1 (Inventec Cyclone Discrete rev.x01)

Схемы к ноутбукам HP Probook 4421S, 4420S, 4321S (Quanta SX6-MV-DIS boardview)

Схемы к ноутбукам HP Compaq 6515B, 6715B, 6715S (Inventec TT1.0 rev.A02)

Схемы к ноутбукам HP Probook 4710S, 4510S, 4411S (Inventec Invicta Cycle1 rev.A03)

Схемы к ноутбукам HP ZE2000 (quanta ct8)

Схемы к ноутбукам HP Pavilion DV7 (compal la 4081 rev.0.3)

Схемы к ноутбукам HP Pavilion DM4

Схемы к ноутбукам HP Compaq 510, 511, 610

Схемы к ноутбукам HP Probook 4421S, 4420S, 4321S (Quanta SX6 rev.2b)

Схемы к ноутбукам HP Pavilion G6 (Quanta R12)

Схемы к ноутбукам HP Pavilion DV7 (Quanta-lx6-7)

Схемы к ноутбукам HP Pavilion DV7 (Quanta-lx89)

Схемы к ноутбукам HP Compaq NX7400 (gallo-inventec)

Схемы к ноутбукам HP Compaq 2510p (Quanta OT2)

Схемы к ноутбукам HP Pavilion G4, G6, G7 (quanta r.23, rev.1a)

Схемы к ноутбукам HP G62 (foxcon-safina)



Что внутри аккумуляторной батареи

Если разобрать АКБ, то можно увидеть следующие элементы:

• Встроенный контроллер;
• Предохранитель;
• Термопасту;
• Контактную площадку;
• Различные аккумуляторные компоненты.

Контроллер отключает аккумулятор от зарядки при максимальном или минимальном напряжении.

Распиновка АКБ состоит из следующих компонентов:

• общего вида;
• термистор;
• идентификация и плюс.

Идентификация в батарее выполняется с помощью тактового генератора, вырабатывающего электроимпульсы. Его функционирование производится по двум линиям, через которые проходит связь аккумулятора с системной платой.

Распиновка батареи ноутбука Toshiba Satellite

Прекрасная портативная модель ноутбука проработала отведенный срок, выработала ресурс, но заменить ее нечем. В розничной продаже фирменного изделия найти невозможно. Все, что предлагают – реплики или откровенные подделки по завышенной цене.

Причина в том что модель снята с производства, но верно служит. Для замены старого аккумулятора купите совместимый, от компании ОЕМ по доступной цене и приемлемого качества. Эта компания зарекомендовала себя надежной и поставляет продукцию на линии по сборке, в том числе и на Тошиба. Подбирайте аккумулятор не только по разъемам и габаритам, но по напряжению, не отличающемуся от «родного» на 0,5 в большую или меньшую сторону.

Ремонт контроллера батареи ноутбука своими руками

Для устранения неисправности можно попробовать сбросить контроллер управления системой (SMC). Перезагрузка Mac в режиме восстановления:

• Перейти в меню в верхнем левом углу экрана Mac и нажать «Перезагрузить», удерживая Command и R вместе, чтобы открыть окно.
• Стереть жесткий диск Mac и нажать «Продолжить».
• Выбрать свой загрузочный диск и нажать «Стереть» с помощью кнопок в верхней части окна «Дисковые утилиты».
• Выбрать Mac OS Extended (Журнал) из меню и нажать «Стереть», после чего загружаете ПК, как обычно.

Сброс SMC:

• Выключите свой Mac.
• Отсоедините шнур питания от ПК.
• Удерживайте питание в течение 10 секунд и отпустите кнопку.
• Загрузите ПК как обычно.

Примечание! Запуск загрузки может занять немного больше времени, чем обычно после сброса SMC.

Подробности

Специальные программы для аккумулятора ноутбука

Если Вы не дружите с командной строкой, то можно использовать утилиты для того, чтобы контролировать состояние батареи. Можно скачать такую программку, которая называется batterycare.

Процесс восстановления батареи ноутбука самостоятельно

Если у вас появилась информация о том, что аккумулятор у ноутбука потерял свою первоначальную ёмкость, то можно прибегнуть к способам восстановления емкости батареи своими руками. Это полный заряд и калибровка контроллера батареи.

Полный заряд

Для того чтобы восстановить первоначальную ёмкость аккумулятора, можно прибегнуть к следующей процедуре. Зарядить батарею ноутбука до его максимума, но по завершении не отключать от сети. После этого следует зайти в Панель управления, далее электропитание, потом создание нового плана электропитания. Нужно выбрать «высокая производительность», и после этого выбирать весь «список» и установить яркость на максимум. После этого появляется кнопка создать, нажимаете её и можно отключить ноутбук от сети питания. После этого нужно оставить ноутбук то того момента, пока батарея полностью не разрядится, и устройство само не отключается. Это будет значить, что произошел полный разряд батареи. Сразу после полного разряда нужно подключить ноутбук к розетке питания и опять зарядить его полностью до 100%.

Это даст возможность немного увеличить емкость батареи ноутбука, чтобы она прослужила подольше. Конечно, восстановить полную емкость программными средствами невозможно, это физический износ батареи. По завершению всего этого процесса нужно вернуться к обычному плану электропитания, который вы меняли в панели управления.

Калибровка контроллера батареи

Бывает так, что снижение емкости аккумулятора на самом деле фиктивное, то есть не настоящее. То есть аккумулятор не потерял на самом деле ёмкость, а просто произошел технический сбой контроллера аккумулятора. В этом случае Controller работает неправильно и передает искаженную информацию. В данном случае нужно сделать калибровку контроллера, и в этом случае можно устранить сбой.

Для каждого производителя ноутбуков есть свои программки и утилиты для того, чтобы делать калибровку контроллера батареи. Например, для ноутбука Lenovo есть программы Lenovo Энерджи, а для ноутбуков dell, существует утилита Dell Power Manager. У некоторых ноутбуков, например производителя samsung, такая утилита калибровки может быть уже встроена в bios. Это можно выяснить, если при перезагрузке ноутбука нажать Delete или f2, далее зайти в меню Power используя стрелки на клавиатуре. Там будет пункт Меню Battery calibration, провалиться в него, нажать Enter и ждать пока закончится процедура.

Распиновка батареи ноутбука Dell

Компания Dell снабжает свои ноутбуками аккумуляторами, срок годности которых сопоставим с жизнью самого лэптопа. Но случилось, по ряду причин батарею нужно менять или восстанавливать. При выборе нового аккумулятора нужно знать:

• марку и модель компьютера;
• величину входного тока 220 Россия или 110 США;
• напряжение, равное заменяемой батарее;
• выходная мощность должна полностью соответствовать «родной» или быть немного выше;
• выходной ток должен быть большим или равным оригинальному устройству;
• Штекер должен полностью повторять форму и размер снятого, иначе не будет заряжать.

Для замены батареи, производитель предлагает покупать собственные изделия. Они лучше защищены, не подвержены возгоранию.

Типы аккумуляторных батарей для ноутбука

Работа любой аккумуляторной батареи основана на обратимости проходящих в ней реакций. При прохождении реакции в одном направлении идёт разряд, в противоположном – заряд. Что это за реакция, и какие вещества принимают в ней участие, зависит от типа того или иного аккумулятора. В ноутбуках можно встретить следующие типы аккумуляторных батарей:

Ni─Cd аккумуляторы использовались в самом начале выпуска ноутбуков, мобильных телефонов, портативного инструмента и т. п. Эти аккумуляторы имеют в своём составе токсичный кадмий, из-за чего требуется вредное производство, и возникают проблемы с утилизацией. Кроме того, эти батареи имеют выраженный «эффект памяти» и небольшую энергетическую ёмкость.

Ni─MH аккумуляторы должны были избавиться от недостатков никель─кадмиевых. Они не имеют токсичных компонентов и у них менее выражен эффект памяти. Но они имеют небольшую энергоёмкость и малое количество циклов заряд-разряд. Поэтому с рынка мобильных устройств их вытеснили литиевые аккумуляторы.

Производители заявляют, что срок эксплуатации этих батарей около 5 лет, но на деле примерно 2─3 года.

Блок питания для ноутбуков и моноблоков

Блок питания импульсный, на основе микросхемы МС33374.Напряжение электросети поступает на выпрямитель на диодах D1-D4 и конденсаторе С1. Получается постоянное напряжение около 300V, которым питается импульсный генератор на микросхеме IC1. Выходной мощный полевой транзистор микросхемы нагружен на первичную обмотку трансформатора Т1. Контрольная обмотка дает напряжение на выпрямитель на диоде D6 и конденсаторе С6, которое через транзистор оптопары IC2 поступает на компаратор микросхемы IC1.

Переменное напряжение с вторичной обмотки поступает на выпрямитель на диодах D7 и конденсаторах С8 и С11. За выходным напряжением следит стабилитрон IC3. Выходное напряжение устанавливается резисторами R5 и R6 (при налаживании подобрать R5 чтобы на выходе было 19V). Схема на резисторе R8, диоде D8 и конденсаторе С15 служит для формирования сигнала ID, подаваемого на центральный контакт разъема питания ноутбука или моноблока «НР».

Трансформатор Т1 выполнен на сердечнике типа TDKPC40EI28Z. Первичная обмотка содержит 34 витка провода ПЭВ 0,47. Вторичная обмотка содержит 5 витков провода ПЭВ 0,47, сложенного втрое. Контрольная обмотка содержит 4 витка провода ПЭВ 0,47.

Figure 1: 6-pin HP power supply pinout

Pin 1: +12V

Pin 1 is the +12V power rail. This pin provides a maximum of 12V of power to the connected device.

Pin 2: +5V

Pin 2 is the +5V power rail. This pin provides a maximum of 5V of power to the connected device.

Pin 3: +2.3V

Pin 3 is the +2.3V power rail. This pin provides a maximum of 2.3V of power to the connected device.

Pin 4: -12V

Pin 4 is the -12V power rail. This pin provides a maximum of -12V of power to the connected device.

Pin 5: -5V

Pin 5 is the -5V power rail. This pin provides a maximum of -5V of power to the connected device.

Pin 6: Ground

Pin 6 is the ground pin. This pin provides a common ground reference for all of the other pins.

This document has provided a detailed overview of the 6-pin HP power supply pinout. The pinout is illustrated in Figure 1, and the individual pins are described in detail in the preceding sections.

If you have any questions about the 6-pin HP power supply pinout, please do not hesitate to contact us.

Предназначение батарейки

Батарейка для bios ноутбука – это элемент питания CMOS с обозначением CR2032, напряжением в 3V. Используется также на стационарных материнских платах, пультах от автомобильной сигнализации, а также на других бытовых приборах.

Предназначение CMOS CR2032:

• обеспечение оптимального питания материнской платы;
• отображение даты и времени в bios;
• считывание сертификатов приложений и сайтов;
• запуск приложений с цифровыми ключами;
• активация официальных версий программ.

Элемент питания – это не аккумулирующее средство, поэтому срок жизнедеятельности батарейки ограничен. Во многом жизнеспособность CMOS зависит от нагрузки операционной системы и температуры на материнской плате.

Как поменять аккумуляторы в ноутбуке своими руками

Для того чтобы поменять самостоятельно АКБ, нужно разобраться какой тип источника питания установлен. Он может быть съёмным или несъёмным. Обязательно перед заменой нужно выписать все важные параметры старого аккумулятора. Все характеристики должны быть максимально похожими или быть одинаковыми.

Как узнать фабричный номер ноутбука или аккумулятора

Выяснить фабричный номер устройств можно несколькими способами:

• через сайт производителя. На нём указана абсолютно любая информация в техническом плане и других важных свойствах;
• обычно всегда есть обозначения в технической документации. Если она не потеряна, можно прочитать в ней и другую нужную информацию;
• через операционную систему при помощи дополнительных утилит.

По возможности брать с собой аккумулятор или как минимум все важные характеристики: энергетическая ёмкость, выдаваемой напряжение, тип батареи, модель ноутбука, серийный номер источника питания.

Можно ли использовать аналоги

Использование аналогов не запрещено, самое главное, чтобы они точно копировали оригинал. Нельзя использовать дешёвые китайские аналоги. Они могут испортить устройство и даже вызвать возгорание. Если аналог является известным, то проблем в использовании не будет. Как уже сказано, нужно чтобы все параметры совпали.

У вас случались проблемы с аккумулятором ноутбука?

Было дело…Нет!

Переделка блока питания для ноутбука HP

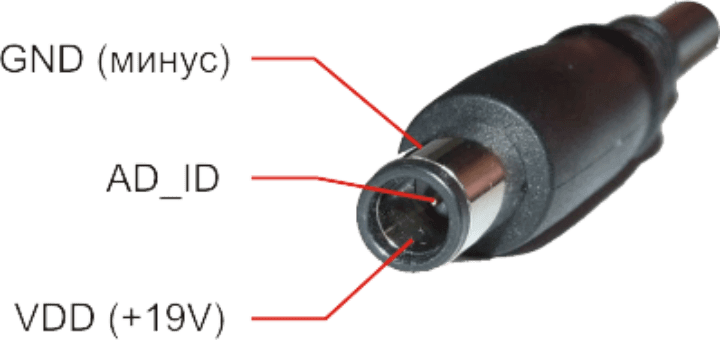

Сегодня принесли в ремонт блок питания от ноутбука HP Compaq NX7400. У этого блока питания есть одна особенность. На ноутбук идет три провода, вместо двух:

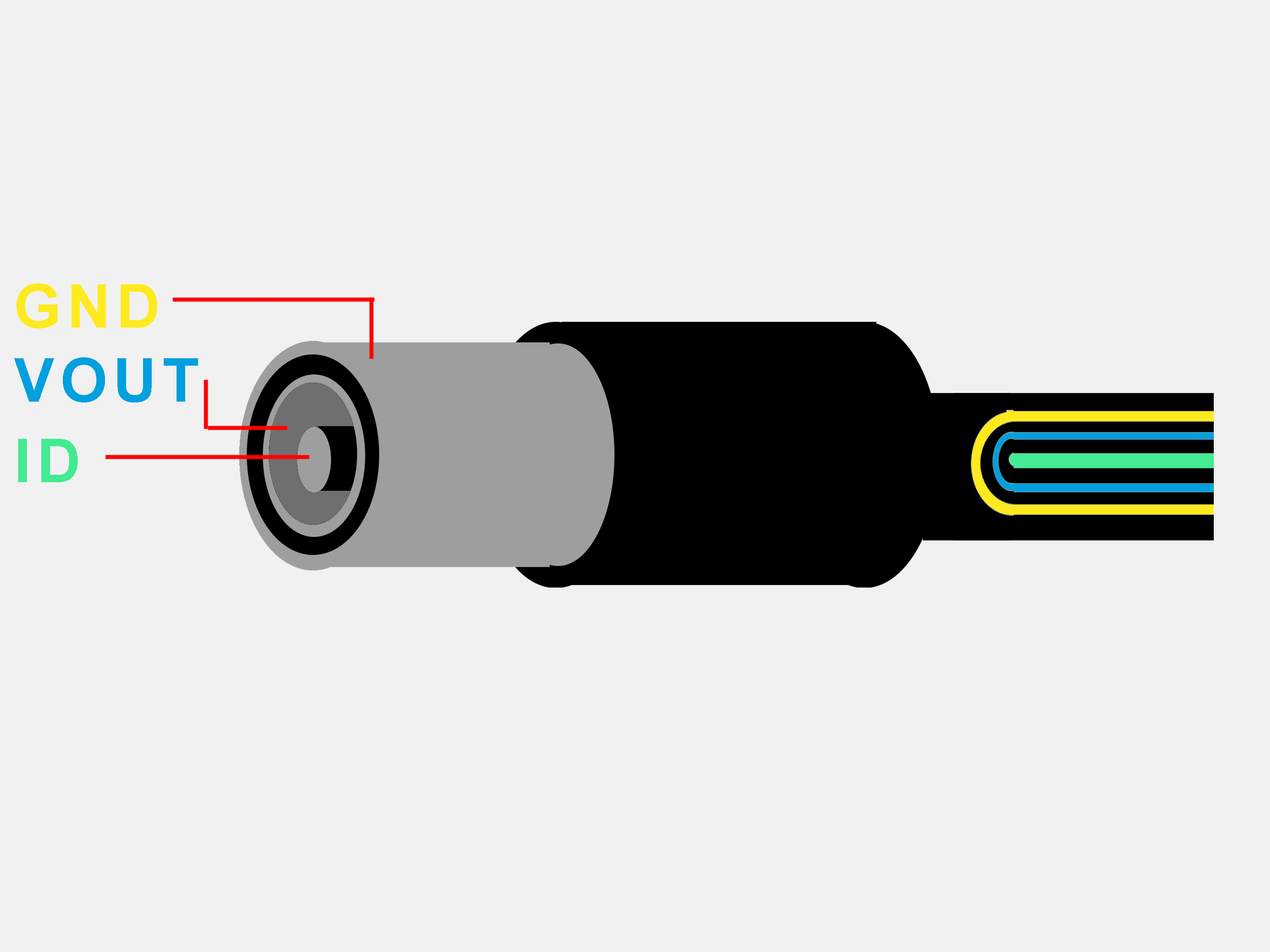

• внешний — общий провод
• внутренний — +19 Вольт
• центральный — id-сигнал.

С первыми двумя понятно — от них питается ноутбук. А вот третий провод (центральная жила) — необходим для зарядки ноутбука. И работает он следующим образом: если на ним нет напряжения, то зарядки аккумулятора не происходит, а если есть напряжение определенного номинала, то включается зарядка. Заковырка в том, что номинал этот нигде не описан, а сам БП — неисправен.

Как всегда выход из положения был найден в интернете, на одном из форумов. Оказывается, китайские самоделкины уже давно раскусили схемотехнику НР, и во всю производят свои блоки питания с этим дополнительным сигналом.

Вот схема получения этого сигнала:

Номиналы деталей на схеме:резистор: 330кОм (в SMD-исполнении на нем будет написано «334». Такой можно найти почти на любой ненужной плате)конденсатор: 100nF (спасибо бдительным читателям блога)диод — любой выдерживающий напряжение 20 вольт (лучше взять на 30-50вольт).

Эта схема подходит к следующим БП:384020-001, 384021-001, 384020-003, 391173-001,409992-001, ED495AA, PA-1900-18h3, PPP014L-SA,382021-002, PPP012L-S, PPP012S-S, PPP014L-S,PPP014H-S, PA-1900-08h3, HP-AP091F13LF SE,ED495AA#ABA, 397823-001, 416421-001,418873-001, 463955-001HP 2133 Mini-Note PCHP 2533t Mobile Thin ClientHP Compaq 2230s Notebook PCHP Compaq 2510p Notebook PCHP Compaq 2710p Notebook PCHP Compaq 6510b Notebook PCHP Compaq 6515b Notebook PCHP Compaq 6530b Notebook PCHP Compaq 6535b Notebook PCHP Compaq 6710b Notebook PCHP Compaq 6715b Notebook PCHP Compaq 6720t Mobile Thin ClientHP Compaq 6730b Notebook PCHP Compaq 6730s Notebook PCHP Compaq 6735b Notebook PCHP Compaq 6735s Notebook PCHP Compaq 6830s Notebook PCHP Compaq 6910p Notebook PCHP Compaq 8510p Notebook PCHP Compaq 8510w Mobile WorkstationHP Compaq 8710p Notebook PCHP Compaq 8710w Mobile WorkstationHP Compaq nc2400 Notebook PCHP Compaq nc4400 Notebook PCHP Compaq nc6140 Notebook PCHP Compaq nc6320 Notebook PCHP Compaq nc6400 Notebook PCHP Compaq nc8430 Notebook PCHP Compaq nw8440 Mobile WorkstationHP Compaq nw9440 Mobile WorkstationHP Compaq nx6310 Notebook PCHP Compaq nx6115 Notebook PCHP Compaq nx6325 Notebook PCHP Compaq nx7300 Notebook PCHP Compaq nx7400 Notebook PCHP Compaq nx8420 Notebook PCHP Compaq nx9420 Notebook PCHP Compaq tc4400 Tablet PCHP EliteBook 6930p Notebook PCHP EliteBook 8730w Mobile WorkstationCompaq Presario CQ40 SeriesCompaq Presario CQ45 SeriesCompaq Presario CQ50 SeriesCompaq Presario CQ60 SeriesCompaq Presario CQ70 SeriesHP Pavilion G50 SeriesHP Pavilion G60 SeriesHP Pavilion G70 SeriesHP OmniBook 300 Series: 300HP OmniBook 400 Series: 400, 425, 430HP OmniBook 500 Series: 500,500B,510,530, 550HP OmniBook 600 Series: 600, 600c,600ctHP OmniBook 800 Series: 800, 800cs,800ctHP OmniBook 5000 Series: 5000, 5000c,5000ct, 5000cts, 5000vlHP OmniBook 5400 Series: 5400HP OmniBook 5500 Series: 5500, 5500cd, 5500cs,5500ctHP OmniBook 5700 Series: 5700, 5700ctHP Pavilion: dv4, dv5, dv7

Продолжение…

Подскажите распиновку разъема питания ноутбука HP

Если я правильно понял, то: 1 — +Vcc, 2 — sence (ID), 3 — GND. У подопытного 1 и 3 звонятся накоротко, даже если отпаять два из трех проводов от блока питания. Получается, что пробой в кабеле питания, хотя провод достаточно толстый и без следов износа. А еще клиенты говорят, что БП перестал работать после грозы. Совпадение?

Вложение	Размер
hp.jpg	45.93 КБ

Действительно проблема в кабеле. Разбирал свой БП, отпаивал Vcc+ короткое в кабеле осталось. ИМХО например могли перекусить\надкусить провод домашние животные, итог пробой изоляции.

Та же самая ситуация, короткое в кабеле. Без явных повреждений изоляции. Смахивает на производственный брак

Приносили Тошибу с двумя БПшками (одна универсалка) — У обоих КЗ в кабеле. У универсалки кабель смотрится совершенно идеально, ни грыж ни надломов. У родной провод слегка погрызли, но дело оказалось в штеккере. Отрезал, передвинул феррит, подпаял гильзу на кабель с термоусадками в n слоёв. Получилось весьма сердито и надёжно, хоть эстетикой и не блистало, но менять такой штеккер на то шо продают в «аптечке» ни малейшего желания не возникает (гнусный ширпотреб с фольговыми выводами).

Устройство и виды электрических аккумуляторов

Одним из главных устройств, благодаря которым ноутбук и стационарный компьютер различаются, является аккумулятор. Его принцип работы заключается в обратимости реакций химической природы. Заряд восстанавливается при прохождении электрического тока в направлении, которое является противоположным направлению при разряде.

В ноутбуках используются следующие типы аккумуляторов:

• литий-ионные (Li-ion);
• никель-кадмиевые (NiCd);
• никель-металл гидридные (NiMH).

Первый тип чаще всего применяется для питания ноутбуков. Он имеет высокую энергетическую ёмкость, слабо склонен к саморазряду и не нуждается в обслуживании. Стоит отметить, что литий-ионные батареи подвержены эффекту старения, даже если они не используются. Ёмкость начинает уменьшаться уже после одного года, а прекращение работы наблюдается на второй или третий год жизни (хотя производители заявляют, что срок службы этих аккумуляторов равняется 5 годам).

Никель-кадмиевые являются самыми тяжелыми и габаритными аккумуляторами. Они единственные из перечисленных выше не переносят постоянного поступления электрической энергии. Для хорошей работы никель-кадмиевый аккумулятор необходимо время от времени полностью разряжать.

Никель-металл гидридные аккумуляторы в отличие от предыдущего вида менее токсичны и в меньшей степени подвержены эффекту памяти. Для долговечной работы не рекомендуется подвергать глубокой разрядке.

Как проверить емкость батареи ноутбука?

Емкость батареи ноутбука – один из ключевых показателей, определяющих продолжительность его автономной работы

Чем она больше, тем больше времени можно использовать устройство без подзарядки от сети, поэтому при выборе батареи этому показателю уделяется особое внимание

Однако любые батареи питания со временем теряют емкость – это обусловлено протекающими в них физико-химическими процессами. Для повышенной емкости ноутбуков необходимо соблюдать правила использования аккумуляторных батарей, а при сильном износе их в любом случае приходится менять.

Утилиты для проверки емкости батареи

Чтобы узнать емксть батареи ноутбука, можно обратиться в сервисный центр, а можно воспользоваться специальными программами-утилитами, предоставляющими пользователю полную информацию о работе системы и установленного оборудования. Некоторые из них выложены в свободный доступ, а некоторые являются платными. Основные программы:

• BatteryCare – бесплатная программа с автоматическим обновлением, она показывает расчетную емкость батареи и ее износ в процентах. Утилита также показывает дату последней калибровки, количество полных циклов заряда и разряда, а также иную полезную информацию, в том числе советы по увеличению продолжительности использования аккумуляторы. Ее установка не займет много времени.
• Battery Optimizer – еще одна полезная программа, показывающая уровень изношенности батареи. Главное отличие от аналогов – она показывает, как увеличится продолжительность автономной работы, если отключить определенные программы и работающие службы. Такая экономия заряда позволит продолжать работу в автономном режиме и сохранить важные данные.
• AIDA 64 – утилита, предоставляющая информацию не только об аккумуляторе, но и обо всех параметрах работы устройства. Она показывает все установленные программы, состояние автозагрузки, дату обновления Биоса и многие другие полезные сведения, а также предоставляет информацию о том, насколько емкость аккумулятора отличается от паспортных данных. Если степень износа достигает половины, батарею пора заменить на новую.

С помощью некоторых утилит можно попробовать временно увеличить емкость батареи ноутбука. Battery Optimizer покажет, какие службы являются наиболее энергозатратными, и от чего в данный момент можно избавиться.

Чтобы повысить срок автономной работы можно уменьшить яркость дисплея и разрешение экрана, убрать ненужные программы из автозагрузки, отключить беспроводное соединение, если в нем в данный момент нет необходимости.

Эти простые методы способны значительно продлить время работы АКБ без подзарядки.

Проверка емкости командной строкой

Проверить емкость батареи ноутбука можно и без использования сторонних приложений, для этого можно воспользоваться командной строкой.

Запустите ее, нажав «Win + R» на клавиатуре, после чего в строке введите CMD. Далее нужно нажать кнопку «Энтер» и в окне командной строки ввести powercfg energy.

В результате вы получите отчет в виде «.html» файла, который можно найти в корневом каталоге.

В нем будет представлена вся информация о работе элемента питания, но наиболее важными являются два параметра: расчетная емкость и последняя полная зарядка. Чем больше между ними расхождение, тем выше степень изношенности аккумулятора, и тем важнее провести своевременную замену.

Что такое распиновка и зачем она нужна

В основе термина распиновка (в зарубежной литературе – pinout) лежит английское слово pin – штырь. Дословно это понятие означает назначение и расположение штыревых контактов соединительных разъемов или многовыводных электронных компонентов (микросхем, сборок и т.п.). В более широком смысле под словом распиновка понимают и форму коннектора, и расположение не только штыревых, но и гнездовых контактов (в ответной части коннектора).

В настоящее время этот термин почти вытеснил употреблявшееся ранее в отечественной терминологии слово цоколевка. Знание распиновки необходимо для контроля сигналов при нахождении неисправности узлов, для проверки правильности подключения, корректности установки компонентов и для других целей.

Устройство аккумуляторной батареи ноутбука

Современные модели ноутбуков оснащаются аккумуляторными батареями с применением интерфейса SMBus. Для подключения аккумулятора к ноутбуку используется как минимум разъем с 5 контактами. Из них два отвечают за подачу питания, ещё два обеспечивают обмен данными о состоянии аккумулятора и степени зарядки, отработанных циклах заряд-разряд, информации о производителе и т. п. Некоторые параметры приводятся ниже:

• текущее состояние;
• тип аккумуляторных элементов;
• идентификатор;
• серийный номер;
• даты производства и первого использования;
• производитель
• число сделанных циклов заряд-разряд.

Разбор батареи ноутбука

Чтобы посмотреть устройство батареи ноутбука внутри, нужно её разобрать. Разборка аккумулятора ноутбука дело непростое. Обычно они выполнены в пластиковом неразборном корпусе. В лучшем случае половинки корпуса склеены, в худшем вся оболочка цельная. И чтобы добраться внутрь придётся попотеть. Для этого потребуется тонким разогретым на огне лезвием прорезать корпус батареи по периметру.

Разбор батареи ноутбука

Что внутри аккумуляторной батареи?

Батарея вашего ноутбука состоит из следующих элементов:

• Аккумуляторные элементы в последовательном и/или параллельном соединении;
• Термостат;
• Различные предохранители;
• Термодатчик
• Микросхема управления (контроллер);
• Контактная площадка.

Батарея ноутбука внутри

Батарея ноутбука внутри

Батарея ноутбука внутри

Вывод идентификации в аккумуляторе обеспечивает тактовый генератор. Этот элемент вырабатывает сигнал в виде электрических импульсов. Чтобы интерфейс мог функционировать, требуется наличие двух линии. С их помощью передаётся информация между батареей и материнской платой лэптопа.

Аккумуляторная батарея обменивается с электроникой ноутбука не только идентификационной информацией. Она хранит много другой информации о себе и текущем состоянии. Чтобы хранить все эти данные в батарее предусмотрена энергонезависимая память в виде микросхемы с последовательным интерфейсом.

Что касается безопасности, то литий─ионных и литий─полимерных аккумуляторов, имеется много разных датчиков и защит для её обеспечения. Вот некоторые:

• Общий предохранитель по току (восстанавливается);
• Предохранитель на каждом аккумуляторном элементе, срабатывающий при температуре 80–90 градусов Цельсия;
• Защита от превышения давления в аккумуляторном элементе. Критическое значение 10 кгс/см 2 . Защита не восстанавливается;
• Есть ещё схема контроля зарядки и общего состояния аккумулятора.

Для управления процессами заряда и разряда в батарее ноутбука имеется электроника. Причём эта электроника работает независимо от лэптопа, в который батарея вставлена. Эта управляющая микросхема отслеживает напряжение аккумуляторного элемента. Она останавливает заряд после того, как достигнуто определённое значение напряжения. То же самое во время разряда при падении напряжения до критического уровня. При этом электроника информирует об этом систему мониторинга аккумулятора.

Та, в свою очередь, вычисляет степень заряженности. Для этого она использует время заряда-разряда и величину тока. В результате работы всей этой схемы предотвращается разрядка батарею «в ноль».

Эксплуатация литиевых аккумуляторов ноутбука

Для того чтобы не иметь проблем с эксплуатацией батареи ноутбука, нужно помнить и соблюдать некоторые правила её использования. Соблюдать правила нужно как при активном использовании батареи, так и при её хранении.

Если вам нужно оставить аккумулятор на хранение, то его следует зарядить примерно 50%, отсоединить, завернуть в полиэтилен и хранить в сухом и прохладном месте, где на него не будут падать солнечные лучи. Это позволит максимально сохранить его ёмкость. Во время хранения раз в полгода подключайте батарею к лэптопу, делайте цикл заряд-разряд. А затем также заряжаете на 50% и кладёте на хранение.

Важно помнить о том, что переохлаждение и нагрев литиевых аккумуляторов очень вреден для них. При температуре ОС, значительно отличающейся от комнатной, литиевые батареи сильно теряют свою ёмкость

Для них также вреден глубокий разряд. Поэтому не нужно ждать отключения ноутбука из-за разрядки батареи. При достижении уровня заряда 15─20% аккумулятор можно ставить на зарядку. То есть просто подключить ноутбук к сети через блок питания.

Средний срок эксплуатации литий─ионных аккумуляторов составляет 400─600 циклов заряда и разряда. Вне зависимости от того, используется батарея ноутбука, она всё равно будет терять ёмкость. Вернуться к содержанию

Ремонт аккумулятора ноутбука Hp своими руками

Батареи для ноутбука состоят из литиевых элементов, которые называются ячейками 18650. Они не вечны и имеют срок службы около 2 лет. Если ноутбук заряжен полностью, но зарядка не длится даже полчаса — это означает, что ячейки внутри батареи мертвы.

Имея в запасе старый аккумулятор для ноутбука, некоторые провода и инструменты, такие как резак для проволоки и изоленту, можно начать восстановление аккумулятора ноутбука самостоятельно:

• Открыть старую батарею и вынуть 6 ячеек, которые находятся в параллельном соединении 2 х 2.
• Проверить напряжение мультиметром своей родной батареи. Как правило, напряжение менее 3,6 вольта у аккумуляторов, говорит о том, что они нуждаются в срочной замене.
• Используя один провод, подключите все ячейки в последовательном соединении. Схема должна обеспечить около 12 вольт.
• Открыть оригинальный блок, удалить неисправные ячейки и, сохраняя схему, заменить их рабочими ячейками.
• Собирать цепь на родной батареи. Аккумуляторный блок также будет иметь 4 провода — 1 отрицательный и 3 положительные (один присоединяется к концу и два между батарейным блоком).
• Проверить мультиметром цепь перед закрытием блока.
• Закройте корпус батареи, вставьте в ПК и начните зарядку.
