Бортовой компьютер ваз 2114: назначение, функции, основные ошибки

Видео »Подробные данные по обзору и установке БК на ВАЗ 2115»

В видео ниже приведен подробный обзор BC для VAZ-2115, а также описание нюансов об установке (автором видео является канал PRO ALL).

Как подключить и настроить бортовой компьютер ВАЗ-2115

Приборная панель ВАЗ-2115 обладает заблаговременно предусмотренным местом для следующей установки бортового компьютера. В таком случае, если вам необходимо поставить контролирующее устройство в автомобиль, тогда незачем изменять конструкцию торпеды, а достаточно использовать штатное гнездо.

Бортовой компьютер дает исчерпывающую информацию водителю о следующих показателях:

1. Режим движения ТС.
2. Расход бензина.
3. Состояние электрической сети автомобиля и так далее.

Помимо информационных возможностей, такое устройство способно диагностировать состояние системы управления ДВС. Отдельные разновидности бортовиков можно ставить на машины с карбюраторами. Однако чтобы все работало, понадобится дополнительная установка ряда датчиков.

В модификации ВАЗ-2113 устанавливается компьютер, который взаимодействует с контроллером системы управления ДВС. Его задачей является обработка всей входящей информации и выведение основных показателей на экран в понятном для восприятия виде.

В автомобильных магазинах сегодня реализуется большое разнообразие подобных устройств, которые отличаются по своим функциональным возможностям и месту расположения в машине.

Все функции рассматриваемого устройства разделяются на две части:

Для включения необходимого режима работы служат семь кнопок на панели устройства:

1. Нажатие этой кнопки сообщает компьютеру, что поездка началась. Этим же элементом происходит сброс накопленной информации в памяти.
2. + и – предназначены для регулирования значений всевозможных характеристик, когда устройство находится в режиме настройки, а также для изучения информации о состоянии конкретных узлов автомобиля.
3. Помимо отображающих функций, бортовой компьютер может подавать звуковые сигналы, когда фактические значения параметров выходят за предельно допустимые нормы. Это своего рода аварийная сигнализация.

Это далеко не все функции рассматриваемого устройства, а лишь основные возможности. Далее мы рассмотрим процесс установки компьютера в машину.

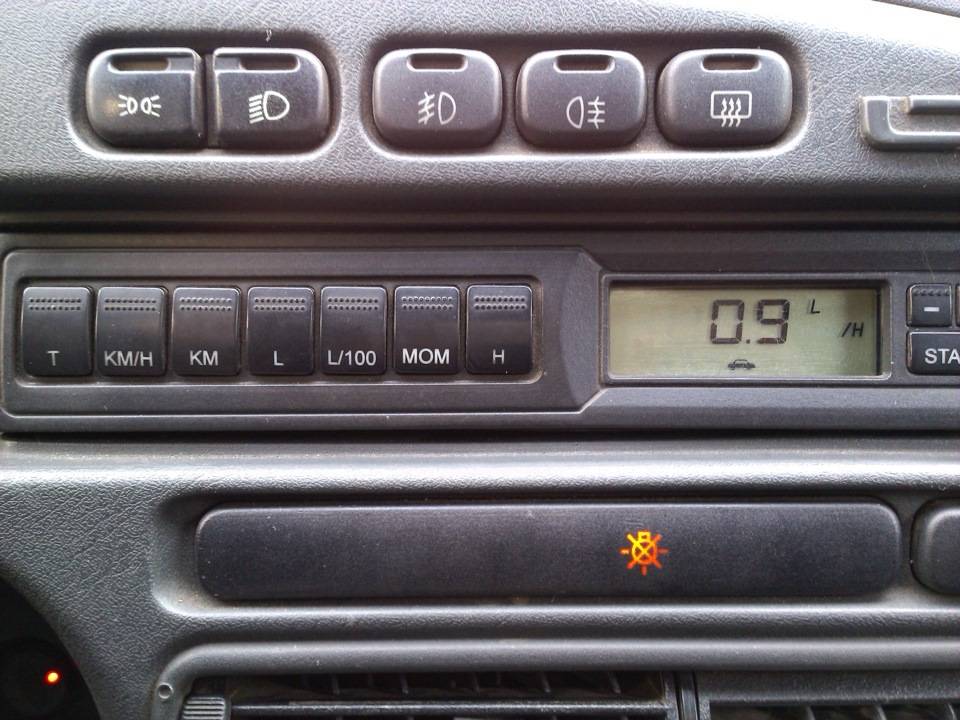

Штатный бортовой компьютер ВАЗ 2114

Кажется, ещё совсем недавно автолюбители считали роскошью установленный на их машине радиоприёмник, затем в список опций при машине стали вводить СД и ДВД плееры. А контроль над состоянием автомобиля был полностью возложен на всевозможные датчики и стрелочные индикаторы на панели приборов.

Естественно, автовладельцы хотели бы владеть машиной, оборудованной всеми техническими новинками. Но на настоящий момент не все автомобили Тольяттинского завода укомплектованы системой контроля над важными данными. АвтоВАЗ уже выпускает машины с предполагаемым местом установки бортового компьютера. И даже подведены контактные разъёмы для подключения.

В данной статье описана процедура установки стандартного бортового компьютера для автомашин ВАЗ 2114 и 2115. И после ознакомления с описанием монтаж бортового компьютера своими силами не вызовет никаких проблем.

Функции штатного бортового компьютера ВАЗ 2114

БК в непрерывном режиме обрабатывает показания датчиков, электронного блока и дает инструкции водителю.

Своевременное предупреждение об отклонениях параметров работы машины снижает риск поломок и аварий.

Доступные функции заводского штатного БК ВАЗ 2114:

• установка даты, времени и будильника;
• сброс показаний часов вручную;
• предупреждение о превышении предельной скорости;
• регулировка подсветки приборного щитка;
• индикация количества топлива в бензобаке;
• режим диагностики с отображением ошибок и неисправностей;
• возможность помощи при парковке;
• настройка и калибровка систем автомобиля.

Функции БК ВАЗ 2114

Бортовой компьютер предоставляет подробную инструкцию о текущем состоянии и облегчает обслуживание машины.

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

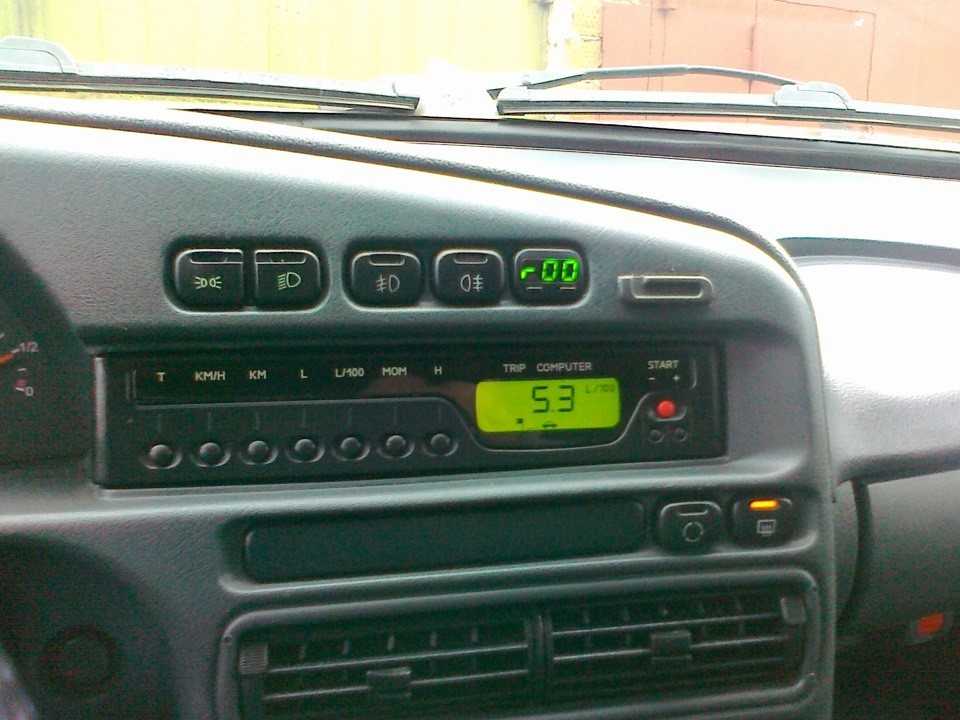

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113 — 2115 Значения показаний маршрутного компьютера Как обнулить…

изучить инструкцию при включенном информационном табло бортового компьютера

Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 – напряжение бортовой сети превышено;
• 3 – датчик уровня топлива работает некорректно;
• 4 – датчик, отвечающий за температурный режим мотора, неисправен;
• 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
• 6 – перегрев мотора;
• 7 – в системе смазки автомобиля наблюдается очень низкое давление;
• 8 – в системе торможения обнаружились некоторые проблемы;
• 9 – низкий заряд аккумуляторной батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

В продолжении темы об установке бортовых компьютеров на автомобили ВАЗ, предлагаем владельцам ВАЗ 2109 и ВАЗ 2115, которые имеют электронную систему впрыска, установить на свой автомобиль штатный компьютер. Обо всех преимуществах этого устройства и о том, как определится с его выбором, предлагаем прочесть эту статью. Ну а если вы уже приобрели маршрутный компьютер, тогда предлагаем подробное руководство по его установке на ВАЗ 2109.

Где установить бортовой компьютер ВАЗ 2109, ВАЗ 2115

Как известно автомобили ВАЗ 2109, ВАЗ 2115 укомплектовывались обычной (высокой) панелью и европанелью. Оба варианта имеют место для установки бортового компьютера. На представленных фото вы можете увидеть эти места, они, как правило, закрыты заглушкой.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

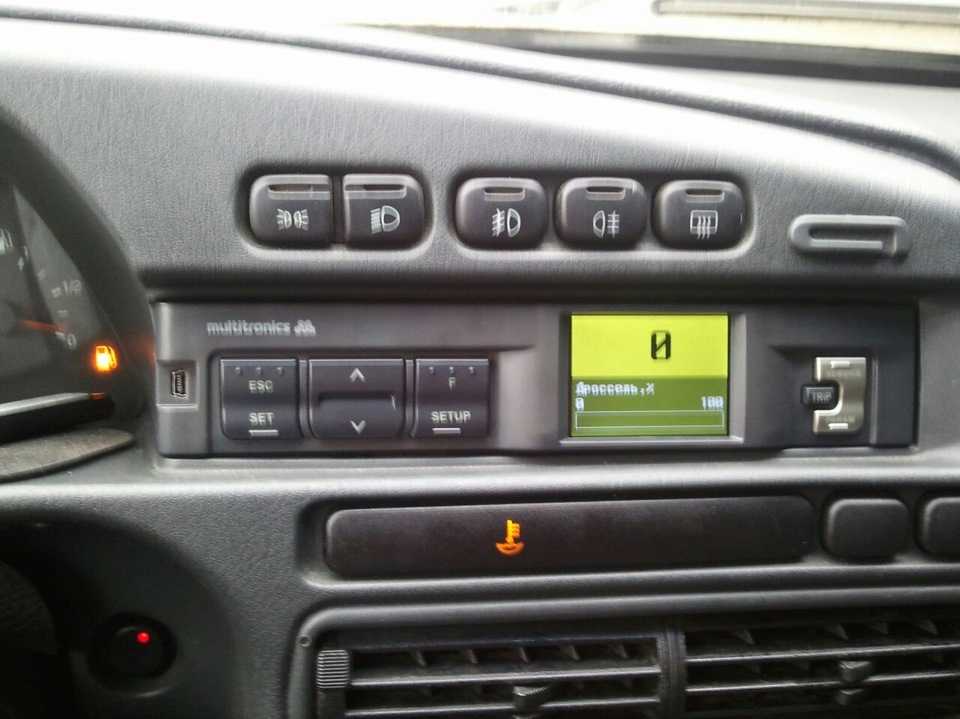

Для примера будем использовать маршрутный компьютер Multitronics X140 (подробней о назначении и функциях). Суть подключения его на ВАЗ 2109, ВАЗ 2115 сводится к следующему.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 с разъемом для подключения

1. Подключаем К-линию прибора с помощью белого длинного провода в гнездо М диагностического разъема ЕВРО 2, либо в разъем ЕВРО 3 в ячейку 7, при этом изменив клемму на 1.5 мм, которая идет в комплекте.

!!!ВНИМАНИЕ. БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ФУНКЦИОНИРОВАТБ НЕ БУДЕТ!!!. Другой конец белого провода клемму 2.8 мм необходимо подсоединить к колодке маршрутного компьютера пустой ячейки 2.
Имобилизатор обычно находится вблизи замка зажигания и к нему подходят провода от контактного устройства имобипизатора.
Если иммобилизатор отсутствует значит колодка иммобилизатора будет пустая

В этом случае нужно установить перемычку между 9 и 18 контактами разъема иммобилизатора.

Другой конец белого провода клемму 2.8 мм необходимо подсоединить к колодке маршрутного компьютера пустой ячейки 2.
Имобилизатор обычно находится вблизи замка зажигания и к нему подходят провода от контактного устройства имобипизатора.
Если иммобилизатор отсутствует значит колодка иммобилизатора будет пустая. В этом случае нужно установить перемычку между 9 и 18 контактами разъема иммобилизатора.

Подключаем датчик внешней температуры бортового компьютера

1. Провод с датчиком температуры необходимо разместить внутри переднего или заднего бампера в таком месте, чтобы исключит попадание на его поверхность влаги, грязи и от нагретых двигателем теплых потоков воздуха
2. Если в автомобиле уже установлен датчика внешней температуры тогда рекомендуется разместить датчик температуры БК внутри салона (под рулевой колонкой) для измерения температуры внутри салона.

После выполнения всех подключений устанавливаем бортовой компьютер, в штатное место предварительно сняв заглушку.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 без разъема для подключения.

Если ваш автомобиль не имеет штатного разъема для подключения бортового компьютера ВАЗ, следует использовать колодку переходника из комплекта поставки устройства.

Подключения бортового компьютера к датчику уровня топлива (ДУТ)

Для подключения к ДУТ для автомобилей ВАЗ 2109, ВАЗ 2115 с высокой панелью снимите козырек комбинации приборов и открутите винты крепления комбинации.

1. Протяните зеленый провод от клеммы №8 переходника разъема БК из комплекта прибора к комбинации приборов.
2. Зачистите приблизительно 7 мм провода розового цвета с красной полосой, подходящего к 11 контакту белой 13-клеммной колодки комбинации приборов.
3. Надежно соедините методом скрутки провод, маркированный зеленой скруткой с зачищенным участком, и изолируйте место соединения.
4. Подключение к ДУТ в автомобилях с высокой панелью, возможно, выполнить также в месте прокладки жгута под педалями, к проводу розового цвета, который идет от ДУТ к монтажному блоку.

Подключение к К-линии

1. Клемму «папа» одиночного белого длинного провода из комплекта соединительных проводов воткните в гнездо «М» колодки диагностики ЕВРО 2, или, заменив клемму на более узкую «штырь 1,5 мм» из комплекта прибора, вставьте в гнездо «7» колодки диагностики ЕВРО 3.
2. Противоположный конец белого провода — клемму «мама 2,8 мм» вставьте в контакт №2 переходника разъема БК.

И в заключение напомним, что все работы связанные с электропроводкой необходимо проводить при отключенной аккумуляторной батареи.

remontauto-vaz.ru

Монтаж устройства

Установка бортового компьютера на ВАЗ 2114 можно провести самостоятельно. Вам понадобится метровый отрезок провода и несколько отверток. Основные действия, которые требуются от пользователя, следующие:

1. Снять заглушку с панели приборов. Здесь будет размещаться компьютер.
2. Найти 9-контактную колодку, подключить основной провод ко второму контакту.
3. Второй конец провода протягивается под панелью приборов к диагностической колодке.
4. Если колодка типа Евро 2, подсоедините провод к разъему М, если Евро 3 — к гнезду 7.
5. Производится подключение дополнительных элементов устройства, если они есть (датчики и т.д.). Как подключить бортовой компьютер на ВАЗ с датчиками, подробно описано в инструкции к устройству.
6. Далее компьютер монтируется в панель приборов, после чего проводится его первоначальная настройка.
7. Подключение бортового компьютера завершено. Аналогично производится установка и для модели 2109.

Ошибки при подключении/эксплуатации бортового компьютера

Ошибка:«Нет связи с контролёром» или «обрыв к-линии».

Данная ошибка свидетельствует о том, что к-линия не подключена или произошёл обрыв контакта. Проверьте провод, по схеме, описанной выше. Скорее всего вылетел контакт с диагностической колодки.

Ошибка:Неправильные показания датчика забортной температуры.

Если у вас температура за бортом -40, то это свидетельствует о том, что произошёл обрыв провода к датчику температуры, или такого датчика вообще нет. Если температура например -25, а на улице всего -10, то вам нужно заменить датчик на исправный.

Не нашли интересующую Вас информацию? на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

Какой лучше радиатор печки медный или алюминиевый на ваз 2114Предохранители ваз 2109, карбюратор, высокая панельВАЗ 2107 с двигателем от приорыРасход бензина лада гранта 8 и 16 клапанов, город, трасса, смешанный циклГТЦ ваз 2110 признаки неисправности, назначение устройства, проверка работоспособности заменаСхема проводки ваз 21124 с европанельюЛада веста какой бензин 92 или 95. Рекомендации завода производителяМасло в кпп ваз 2106 рекомендованное производителем

Как выбрать качественный БК

Главное правило при выборе компьютера в автомобиль – устройство должно поддерживать совместную работу с ЭБУ. И уже во вторую очередь необходимо руководствоваться личными предпочтениями. Следует четко для себя уяснить, какими функциональными возможностями должно отличаться устройство.

В автомобиль ВАЗ 2114 бортовой компьютер фирмы Мультитроникс подходит лучшим образом. Среди устройств от этой компании можно подобрать для своего автомобиля самый оптимальный вариант.

Если БК необходим для отображения небольшого числа параметров, то следует отдать предпочтение недорогим моделям.

Сегодня существует огромное количество автомобильных гаджетов с различным предназначением. Бортовой компьютер может быть универсальным – выполнять мониторинг систем автомобиля и выходить в интернет. Может быть и узкоспециализированным. Особую популярность сегодня приобретают маршрутные БК, которые позволяют выстраивать маршрут с помощью интерактивного ЖК-дисплея, подгружать из интернета различные карты местности и выполнять еще целый ряд полезных действий.

Ценовой диапазон достаточно широк – можно купить приспособление за 1000 рублей, а можно и за 5000 рублей. Конечно, более дорогие модели наделены огромным функционалом. Они способны заводить двигатель на прогрев в определенное время, сигнализировать о низком уровне давления шин, включать в себя систему навигации GPS.

Если эти функции не являются для вас первостепенными, то стоит выбирать бортовой компьютер из бюджетного сегмента и не переплачивать за функции, которые так и не пригодятся.

Назначение

Установка бортового компьютера возможность для автолюбителя взять под контроль многие опции автомобиля. При этом функциональности и возможности современных моделей удовлетворяют запросам наиболее требовательных автовладельцев.

На первый взгляд, бортовой компьютер дублирует показатели, которые уже отражены на приборной панели автомобиля ВАЗ-2114. К примеру, автовладельцу доступна информация со спидометра, отображающего скорость перемещения, часов и тахометра (показывает частоту вращения коленвала). Кроме того, перед глазами информация одометра о пройденном километраже.

Упомянутые выше приборы находятся на приборной панели, а выдаваемые ими данные удобны для прочтения. Но даже это не все. Автовладелец получает и другую информацию — количество оставшегося в баке топлива, температуру воздуха (внутри и снаружи) и прочие. Производители внимательно подходят к организации функциональной части, поэтому водителю доступны все необходимые в процессе вождения данные.

Для чего тогда нужно подключение бортового компьютера? Назначение устройства — расширение возможностей автовладельца и предоставление дополнительной информации. При этом, показатели не просто собираются и передаются на экран — они обрабатываются, что гарантирует точную оценку состояния автомобиля, в конкретный момент времени.

Чем отличается бортовой компьютер от уже установленной панели управления?

Опытные автовладельцы знают, что стандартный спидометр легко обмануть. При выдаче информации, устройство берет в расчет частоту вращения коленвала и обороты колес. Если же поставить большие диски или резину, увеличив тем самым диаметр, то и скорость поднимется. При этом индикатор продолжит в прежнем режиме.

Установка бортового компьютера — возможность получить точные данные, исключить проблемы с ГИБДД и штрафы, из-за некорректного отображения скорости. Дополнительный прибор фиксирует и ряд других полезных параметров — усредненный и реальный расход горючего, общий и текущий километраж, объем топлива, израсходованного за одну поездку (с момента пуска мотора) и так далее. Большую часть параметров, как правило, можно рассчитать в голове, используя информацию с классической приборной панели.

Минус в том, что на это пойдет время. Да и в дороге нужно заниматься вождением, а не расчетами.

Подключение бортового компьютера на ВАЗ-2114 открывает множество возможностей:

Устройство следит за температурой двигателя и предупреждает о вероятном перегреве. Более продвинутые устройства сигнализируют об образовании гололедицы и советуют не торопиться

Многие модели информируют об уровне напряжении в бортовой сети, параметрах работы двигателя, скорости передвижения и выдают ряд другой важной информации

Все, что остается автовладельцу — прислушиваться к сигналам бортового компьютера и своевременно на них реагировать.

С одной стороны, в машине появляется мощный индикатор, который собирает и выдает наиболее важные данные водителю. С другой стороны, многая информация уже и так известна, но, с той лишь разницей, что она не высвечивается водителю. Зачем же тогда установка бортового компьютера?

В практическом смысле, это устройство незаменимо. Оно собирает максимум информации с датчиков, далее обрабатывает ее, расшифровывает и подает, в удобной для водителя форме. При этом автовладельцу нет нужды производить самостоятельные расчеты — за всем следит специальное бортовой компьютер, который вовремя предупреждает о проблеме.

Как подключить устройство?

Производители автомобиля ВАЗ-2114 предусмотрели специальную колодку, к которой происходит подключение бортового компьютера. Такая особенность ускоряет и упрощает процесс. Так, к предусмотренному разъему, можно подсоединить устройства от или «Мультитроникс». Водители, которые уже испробовали возможности бортовых компьютеров, а также специалисты в этой области, рекомендуют именно эти устройства.

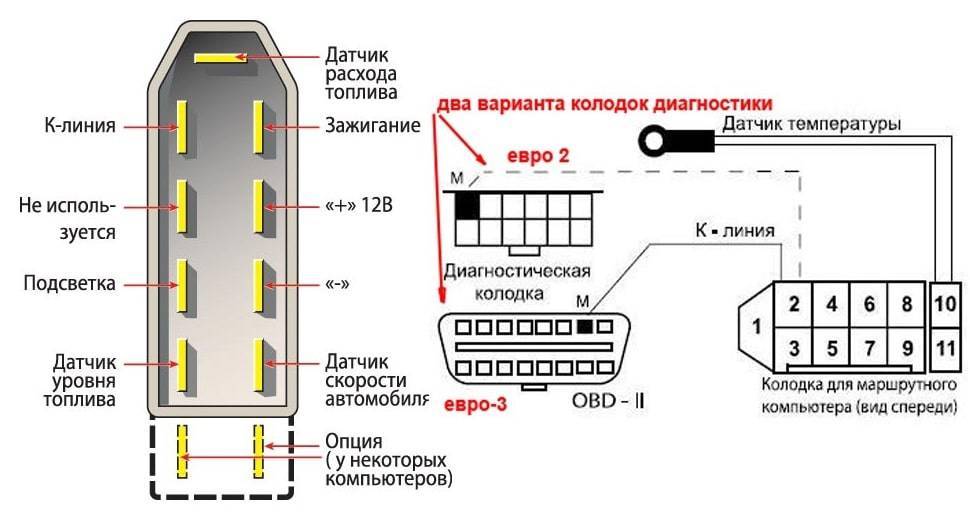

Распиновка разъема бортового компьютера ВАЗ 2114При желании, можно выбрать модель с цветным дисплеем. Но этот вариант больше «на любителя». Наличие такой опции на функциональность не влияет, а само дополнение делается «для красоты».

Руководство по входу

Читайте

Краткие инструкции по установке и подключению бортового компьютера:

Прежде всего, необходимо отключить электрическую сеть автомобиля, это необходимо, поскольку в противном случае во время соединения может возникнуть короткое замыкание. Чтобы отключить электропитание, отсоедините аккумулятор.
Сначала демонтируйте автомобильное радио, а затем. центральную консоль. Для консоли вы увидите место для установки BC, оно предоставляется заводом-изготовителем. Все необходимые проводки доведены до этого места.
Затем удалите подключаемый модуль после этого, вы сможете увидеть жгут проводов, а также разъем. Вам нужно соединить все необходимые вилки с BC. В частности, речь идет о силовом кабеле от бортовой сети, источнике питания, когда зажигание активировано до начала BC, мощность от общего освещения, масса, а также контроллер уровня топлива. Вы также должны подключить диагностическую линию, если вы этого не сделаете, устройство не сможет диагностировать ошибки и отображать их на дисплее. Кроме того, после подключения устройство должно быть надежно закреплено

Это также важно, так как при плохом качестве крепления BC будет подвержен вибрациям.
Переустановите центральную консоль с помощью радиоприемника. Это завершает процедуру установки. Теперь вам нужно только настроить BC в соответствии с инструкциями по эксплуатации и протестировать его.

Теперь вам нужно только настроить BC в соответствии с инструкциями по эксплуатации и протестировать его.

Проблемы с бортовым компьютером Multitronics x115 | Автор темы: Manfred

Доброе утро дамы и господа! Как никогда обращаюсь к вам с помощью! У меня была 2115 2007 года выпуска, на нее ставил бортовой Multitronics x115, протянул провод в диагностическую колодку, все работает, все прекрасно! Продал ее, купил 2115 декабрь 2017 года, перед новым годом, снял штатный бортовой, решил поставить Multitronics x115, протянул провод в колодку, как по инструкции под Евро 3, — проходит Определение протокола и идет переход к дисплеям пользователя! Везде по 0, температура двигателя — 38, -40! Вообщем, все параметра неверны! Пробовал Общий Сброс, такая же ситуация! Попробовал в другие разъемы втыкать, но вообще никаких параметров нет! Подскажите, я думаю либо проблема в бортовом ( но это исключено т.к.

Roman (Jerridean) таже беда все показания по нулям кроме остатка в баке и времени. на иммо перемкнул, к-линию протянул.

Denis (Charlotta) у меня перестала работать подсветка, выбирает только красссный, в чём причина?

Dmitry (Dejuan) сегодня пропала т.двигателя, мг.расход, скорость. как решить проблему? к-линия подключена

Коды ошибок ВАЗ 2114 и 2115. Простая расшифровка

• Р1602 — говорит о проблемах с контроллером двигателя. Встречается достаточно часто. Лечится заменой проблемного узла;
• Р0340 (-Р0343) — отказ датчика положения коленчатого вала или его нестабильная работа;
• Р0217 — может говорить о двух неисправностях. Первая это необходимость замены моторного масла, вторая перегрев двигателя.Эти проблемы возникают чаще всего. Но на самом деле кодов ошибок намного больше.

• Р0101-Р0103 эти коды связаны с датчиком расхода топлива. Чаще всего требуется замена прибора;
• Р0116-Р0118 — отказ датчика температуры охлаждающей жидкости. Возможна проблема с проводкой, поэтому сначала желательно проверить цепь питания на датчик;
• Р0112-Р0113 такой код возникает при неисправности датчика указывающего температуру впускаемого воздуха. Часто возникает при коротком замыкании в проводке;
• Целый ряд ошибок (Р2122, Р2138,Р0222, Р2123, Р0223) сообщает о проблемах с контролем положения акселератора;
• Р0130-Р0134 — следует заменить датчик уровня кислорода в смеси. Перед этим проверяют состояние проводки, дающей питание этому датчику;
• Р0201-Р0204 — проблемы с форсунками. Возможен засор или замыкание. Обязательно проверьте провода подающие питание на них;
• Р0136-Р0140, такие коды говорят о неисправности в датчиках, контролирующих образование смеси в системе впрыска;
• Р0326-Р0328 — поломка прибора фиксирующего детонацию. Изредка может появляться при отказе блока управления двигателем;

Р0351-Р0352, Р2301, Р2304 все эти показания говорят о неверной работе катушек зажигания, обычно при этих ошибках двигатель троит;
Р0691-Р0692 — отказ первого реле вентилятора, работающего в охлаждающей системе;
Р0485 — ошибочный сигнал напряжения, поступающий с вентилятора охлаждения;
Р0693-Р0694, произошел отказ второго реле охлаждающей системы. При такой поломке возможно закипание антифриза и перегрев двигателя. Во избежание более сложной поломки нужно устранить проблему;
Р0422 произошел отказ нейтрализатора, требуется замена узла;
Р0560-Р0563 — нарушенное напряжение в бортовой сети, проверяется состояние аккумулятора;
Р0627-Р0629 — ошибочный сигнал с датчика бензонасоса. Если при этом двигатель заводится, то проблема в датчике. Неисправность самого бензонасоса делает невозможным запуск мотора.

AutoFlit.ru

Основные параметры

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

• скорость автомашины;
• объем топлива, оставшийся в баке;
• время, проведенное в пути;
• частота оборотов двигателя;
• расход топлива;
• величина нагрева двигателя;
• температура в салоне;
• расстояние, которое сможет проехать автомобиль на оставшемся топливе;
• расстояние, которое проехала автомашина;
• напряжение в бортовой электросети;
• величина нагрева охлаждающей жидкости;
• расположение дроссельной заслонки;
• общий расход воздуха;
• коды ошибок и их расшифровка;
• средний расход топлива транспортного средства;
• сколько потрачено топлива за текущую поездку;
• пройденный путь за поездку в километрах;
• средняя скорость;
• другие полезные данные.

Очень полезными функциями обладает аварийный сигнализатор бортового компьютера. Из названия уже понятно, что он подает сигнал, оповещая автовладельца об ошибках и неисправностях, таких как:

• перегрев двигателя;
• перезарядка или недостаточная зарядка аккумулятора;
• низкий уровень топлива;
• и некоторых других.

Цена на бортовые компьютеры на ВАЗ зависит от их функциональных возможностей, фирмы и модели. Самые обычный, экономный вариант по стоимости не превышает 700 р, а выносные модели могут достигать цены в 4000 р. Бывают бортовые компьютеры, включенные в расположение приборов, но стоимость таких вариантов от 5000 р. В настоящее время основные и известные модели выпускают фирмы Штат, Гамма, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего авто. Не всегда информация производителей о том, что компьютер подходит ко всем электронным системам управления, является точной

Схема подключения Board Computer на ВАЗ 2114

Установка бортового устройства не отнимает много времени и сил, специалист затратит на эту работу менее трех минут. При желании поставить компьютер можно самостоятельно. В комплект любого компьютера на ВАЗ 2114 входит инструкция.

Выше уже приведено описание всех положительных возможностей рассматриваемого устройства, но стоит подробней их обозначить. Для примера разберем бортовой компьютер ВАЗ 2114 штат 115*24 и рассмотрим его преимущества.

1. Установка температуры запуска вентилятора. Эта функция незаменима зимой, чтобы следить за нагреванием радиатора печи. Для этого контроль температуры охлаждающей жидкости просто необходим.
2. Сушка и прогрев свечей перед запуском двигателя.
3. При желании можно сменить тип бензина, например, с 95 на 92 или наоборот, на помощь придет возможность сброса настроек и корректировок электронного блока управления. Кроме того, эта функция будет полезна после путешествия на большие расстояния, когда двигатель испытал большую нагрузку.
4. Функция чтения ошибок — это своевременное информирование о техническом состоянии автомобиля, каких-либо неисправностях датчиков или других элементов.
5. И много других важных и полезных функций.

Фото Мультитроникс Комфорт X10

Режим тестирования системы заряда и оценки емкости и свойства АКБ позволяет юзеру найти состояние системы заряда АКБ, а так же найти качество самого АКБ, оценивая характеристики разряда АКБ во время проведения теста под нагрузкой (фары близкого света). Multitronics comfort x10 как как настроить бортовой компьютер multitronics comfort x10. Во время теста в случае, если емкость АКБ более 10 А/час, делается оценочный застыл емкости АКБ в Ампер/часах, а так же оценивается возможное качество АКБ. С учетом измеренного среднего напряжения заряда АКБ в а/м, юзер в силах оценить исправность авто системы заряда АКБ.

Режим корректировки температуры включения вентилятора радиатора позволяет юзеру в горячую погоду включать вентилятор остывания радиатора при более низких температурах, в спектре от 95 градусов и выше, обеспечивая тем более щадящий режим эксплуатации мотора и снижать тем возможность закипания охлаждающей воды. Может быть так же принудительно включить вентилятор мотора независимо от температуры последнего.

Выход управления наружным устройством. Для управления наружным устройством предусмотрены два независящих программируемых таймера. Юзер может без помощи других избрать активный уровень управления «0″ либо «1″. Таймеры могут употребляться для управления работой предпусковых нагревателей типа «Теплостар», «Вебасто», работой кондюка и др К выходу управления наружным устройством можно подключить вход «Mute» магнитолы, для отключения звука магнитолы в момент передачи устройством звуковых либо голосовых сообщений.
