Ваз 2114: обозначение панели приборов , контрольных ламп, кнопок и би бск-10

БИ БСК-10

Блок индикации БСК-10 позволяет, чтобы приборная панель ВАЗ 2114 показывала индикаторы состояния автомобиля. Контрольный электронный прибор имеет электрическую схему, оснащённую семью световыми индикаторами и звуковыми оповещениями.

Светодиодные индикаторы способны показывать такие значения, как:

1. Уровень масла.
2. Состояние омывающей жидкости.
3. Открытие и закрытие дверей.
4. Включение фар.
5. Состояние антифриза.
6. Непристёгнутые ремни безопасности.

Обозначение значков на приборной панели ВАЗ 2114 расположено в нижней части приборки на автомобилях, выпущенных в последние годы. Оно выглядит так:

1. сигнализатор уровня масла, если он ниже минимума, загорается красным;
2. лампочка уровня омывающей жидкости, загорается оранжевым цветом, когда в бачке остаётся менее одного литра;
3. значок уровня охлаждающей жидкости, загорающийся оранжевым цветом при его снижении менее допустимого значения;
4. индикатор незакрытых дверей, загорается красным цветом;
5. сигнализатор поломки стоп-сигналов или габаритных огней;
6. лампочка неисправности тормозной системы, говорит о чрезмерном износе тормозных колодок или информирует о включённом ручном тормозе;
7. индикатор непристёгнутых ремней.

На машинах первых лет выпуска обозначение значков на приборной панели ВАЗ 2114 было немного иным:

1. выключен, когда в замке зажигания нет ключа;
2. режим ожидания, если вставить ключ в замок;
3. тестовый режим, когда включается зажигание. При этом звучит звуковой сигнал, и появляются контрольные лампочки состояния машины. Блок тестирует функции и системы авто;
4. предварительный тест. В этом режиме контрольные лампочки на приборной панели должны погаснуть при отсутствии неисправностей и, если водитель не забыл пристегнуться ремнём безопасности. Если в авто имеется поломка, отвечающая за неё лампочка сначала будет мигать, а потом начнёт гореть постоянно;
5. тестирование при работающем двигателе. В этом режиме прибор периодически проверяет состояние систем машины, индикация которых предусмотрена на панели приборов. Если в них будет обнаружена поломка, соответствующая лампа загорится на приборке.

Прибор позволяет владельцу оценить состояние автомобиля и безопасность его эксплуатации. Игнорировать показания на панели нельзя, так как некоторые из них могут свидетельствовать о серьёзных проблемах. Следует регулярно проверять работу самого устройства и корректность его показаний.

Источник

Коды ошибок на приборной панели ВАЗ 2114

При наличии неисправностей в бортовых системах машины, можно воспользоваться методом самодиагностики автомобиля. Ввиду упрощенности конструкции, процедура укажет только на область расположения поломки.

• 1 – барахлит процессор;
• 2 – обрыв проводки или нарушение работы датчика топлива в бензобаке;
• 4 – в бортовых сетях обнаружен резкий перепад напряжения;
• 8 – сильно упало напряжение в проводке машины;
• 13 – датчик кислорода поврежден или нарушена проводка;
• 14/15 – нарушения работы датчиков температуры охлаждающей жидкости;
• 16/17 – перепады напряжения в бортовой цепи;
• 19 – ДПКВ сломан или повреждены силовые магистрали;
• 24 – обрыв спидометра;
• 41 – ДРФ барахлит;
• 51/52 – неверно приходит сигнал от постоянной или оперативной памяти;
• 53 – СО-потенциометр сломан;
• 61 – лямбда-зонд поломан.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

5 — корпус пепельницы;

6 и 11 — правая и левая поперечины;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

снимая экран, осторожно вывести нижний край накладки из кронштейна кузова. правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой

С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой. Правый экран консоли ВАЗ 2114

Правый экран консоли ВАЗ 2114

снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

На рычаге имеется специальный выступ, при установке ручки она отверстием сделанным под этот выступ входит в зацепление с рычагом. Для этого, при снятии ручки, необходимо плоской, тонкой отверткой поддеть и приподнять защелку на ручке освобождая ее от выступа.

Снятие ручки при помощи отвертки ВАЗ 2114

снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114

• убрать два самореза снизу удерживающие накладку и снять ее.
• пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

• открутить саморез под отвертку и снять световод.
• убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

• снять декоративную вставку, убрав все внешние детали.
• гайки открутить ключом на «21».
• убрать подсветку гидрокорректора.
• верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

https://youtube.com/watch?v=F-FEZZiQ31Y

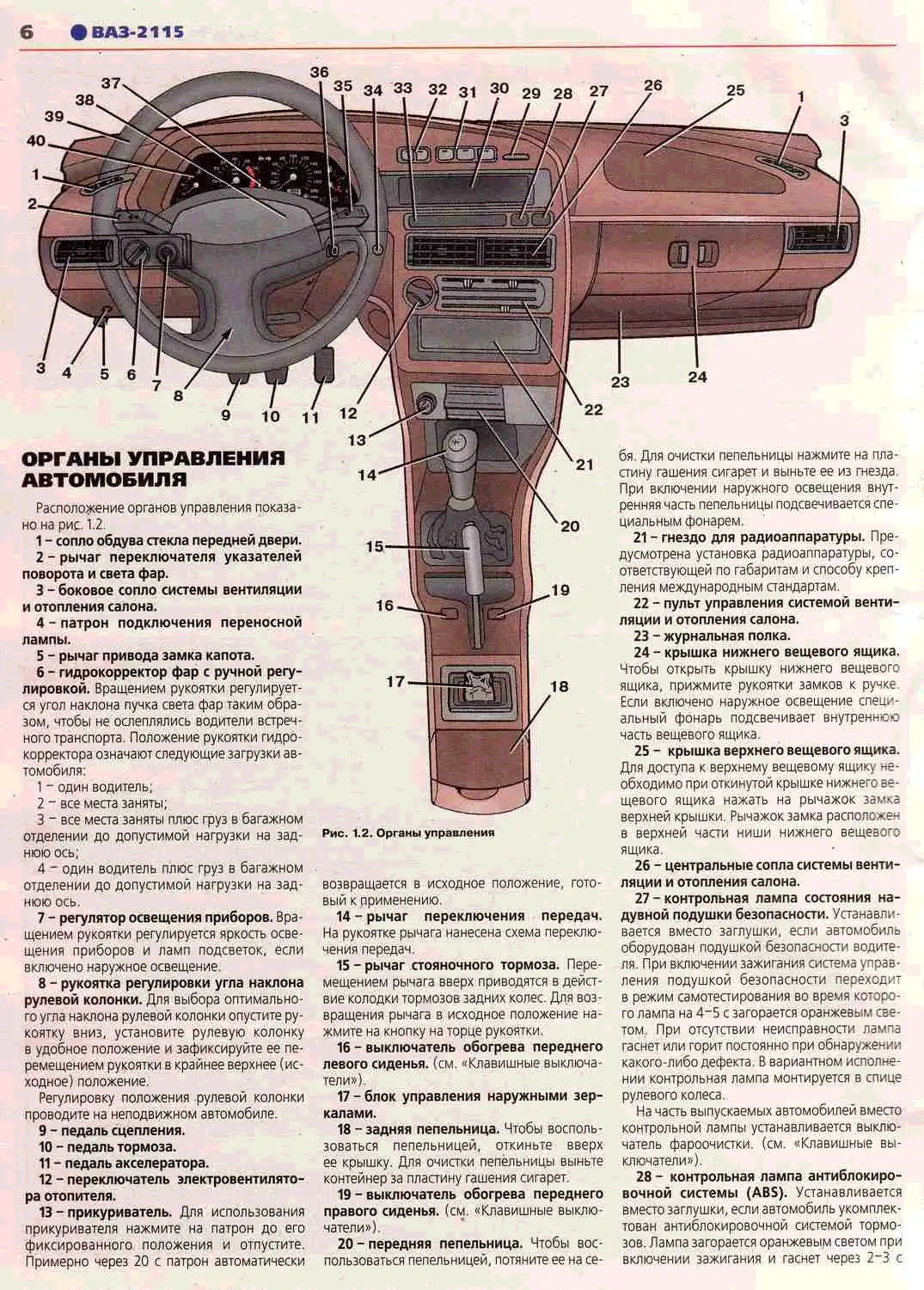

Схема приборной панели (Рис. 1.1) включает в себя органы управления:

Описание и назначение приборов

Приборная панель встроена в торпедо, сразу за рулем, чуть ниже уровня глаз водителя. Приборы, расположенные на доске, работают от штатной электросети, оставаясь при этом механическими устройствами. Обозначение значков на панели автомобиля ВАЗ 2114 стоят пристального изучения.

Практика доказала, что оптимальное количество элементов на доске – десять

Меньшее число – недостаточно информации, а если лампочек, иконок, кнопок больше, внимание водителя рассеивается. Значки на приборной панели автомобиля ВАЗ 2114 по количеству приближены к классическому набору

Обозначения первой группы – контрольно-измерительные приборы

Индикаторы сигнализируют о неисправностях, предупреждают о возможных неполадках, состоянии и уровнях технических жидкостей. Все обозначения относятся к одной из двух групп:

• контрольно-измерительные приборы;
• контрольные лампы.

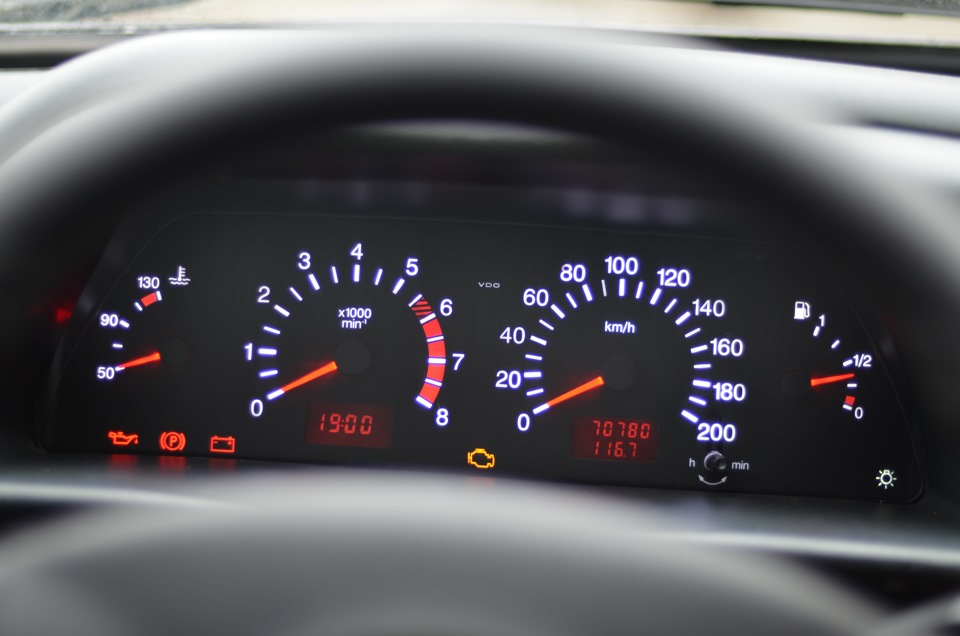

На фото первая группа.

Тахометр

Это специальный прибор, который измеряет количество оборотов вращающейся детали в единицу времени. «Деталью» в автомобиле является коленчатый вал (КВ) двигателя

Количество оборотов «сердца» машины важно знать для правильного выбора скоростей, своевременного переключения передач

Тахометр четырнадцатой «Лады» находится слева от указателя скорости. Прибор получает данные с бортового компьютера, показывающего реальное количество оборотов КВ на данный текущий момент времени.

Тахометр

Технически тахометр модели «Лада 2114» выполнен как круглое окно с нанесенной шкалой. Последняя имеет шаг в 5 единиц. Цифровое обозначение начинается с 10, заканчивается на показателе 80 единиц.

Чтобы посчитать количество вращений КВ, нужно увиденное на приборе число умножить на 100. Получается, если стрелка прибора показывает 20, то КВ в данное время совершает 2000 об/мин.

Зона от 55 до 60 на тахометре «Лады 2114» закрашена красным цветом – опасная зона, попадать в которую рискованно: силовой агрегат может выйти из строя.

Для отображения текущего времени и температуры за бортом предназначено маленькое окошко ниже шкалы тахометра.

Спидометр

Прибор для измерения мгновенной скорости авто называется спидометром. В приборную панель«Ладе 2114» инсталлирован спидометр аналогового (механического) типа. Данные на стрелочный измерительный прибор идут с датчика, расположенного в КПП.

Спидометр

Спидометр выглядит как круглое окно, проградуированное от 0 до 200. Шаг равен 10 км/ч. Однако прибор работает с погрешностью, которая, согласно ГОСТу, всегда положительная – +5 км/ч. Минусового отклонения не бывает.

На спидометре, в нижней его центральной зоне, есть дисплей с отображениями текущего пробега и общим километражем с момента эксплуатации транспортного средства.

Указатель остатка топлива

Правее спидометра располагается важный для водителя стрелочный прибор, сообщающий, какой в баке остаток топлива. Стрелка на «0» говорит о пустом бензобаке, на цифре «1/2» – полбака, на «1» – полный бак.

Индикатор топлива на панели приборов

Выше шкалы нанесено графическое изображение бензоколонки, информирующее о полностью заправленном бензобаке. Ниже и правее есть такой же маленький сигнализатор, который загорается оранжевым, когда в баке остается критическое количество бензина. Для модели «Лада 2114» это 6 л.

Температурный датчик

Между головкой блока цилиндров и термостатом в «Ладе 2114» инсталлирован контроллер температуры антифриза. Он определяет реальную температуру ОЖ мотора в данный момент времени.

На информационную доску показания датчика выведены слева от указателя оборотов двигателя. Тут нанесена градуировка с делением 20 градусов. Цифры начинаются с 50, заканчиваются на 130. Красный сектор, требующий немедленной остановки транспорта, попадает на 105°.

Установка

Устанавливаем блок индикации бортовой системы контроля в обратной последовательности.

Дата выхода: 14. 03. 2019 года

Ответ автовладельца по имени Джафар : Т.к. комплектация была GT поэтому я имел за эти деньги(после ремонта в сумме 50000p):- АКПП co спорт режимом- ABS- 4 эл.стеклоподъемника- эл.люк- обогрев зеркал-просторный не дребезжащий салон.-просто не убиваемая подвеска(за исключением сайлент-блоков которые менялись раз в сезон, процедура замены занимает 30 минут без спец инструмента)ну покажите мне еще машинку c такими “бонусами” за 50тр?

Категория: Устройство автомобиля

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3309, ширина — 1100, высота — 1506 мм. Колесная база составляет 2198 мм. Дорожный просвет 116 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 73 мм, ход поршня – 76 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 5000 оборотов в минуту.

Выложил админ: по просьбе Азиза

Оригинальное название: Lam th? nao d? b? hay d?n CHUY?N 2114

Смех в теме: В этом году первые полгода будут трудными…Но зато потом пойдут ягоды и грибы…

Значит, когда была куплена машина, то БСК не работал, ну и впринципе он не особо как бы нужен был, но я ведь человек такой, что, я хочу чтобы эта деталь работала. И только сейчас я добрался до неё, решил покапаться на форумах. Первым делом я снял заглушку для БК (Бортового компьютера) и увидел, что фишка подцеплена к БСК. Начал смотреть и читать дальше, и понял что у некоторых людей нету с завода релюшки для БСК, пошел открыл капот, открыл монтажный блок и увидел что у меня релюшки нету тоже, от неё только ножки остались там.

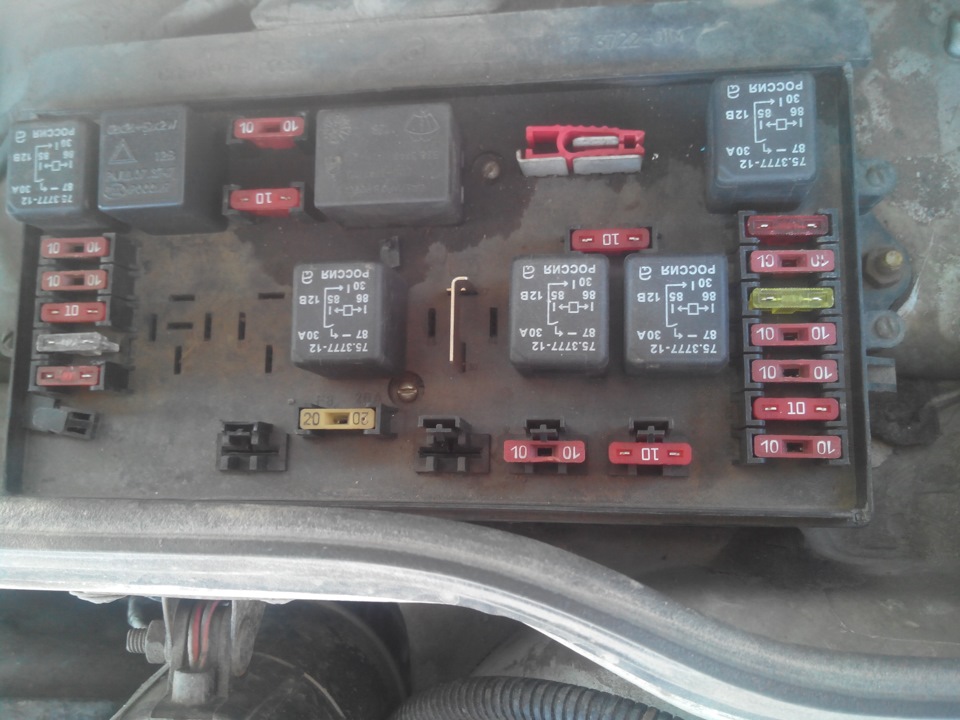

Поехал купил релюху за 115р, поставил, думал сейчас заработает, ан нет, как не работало так и осталось. Зашел расстроенный домой и начал читать форум, нашел на форуме распиновку фишки для БСК.

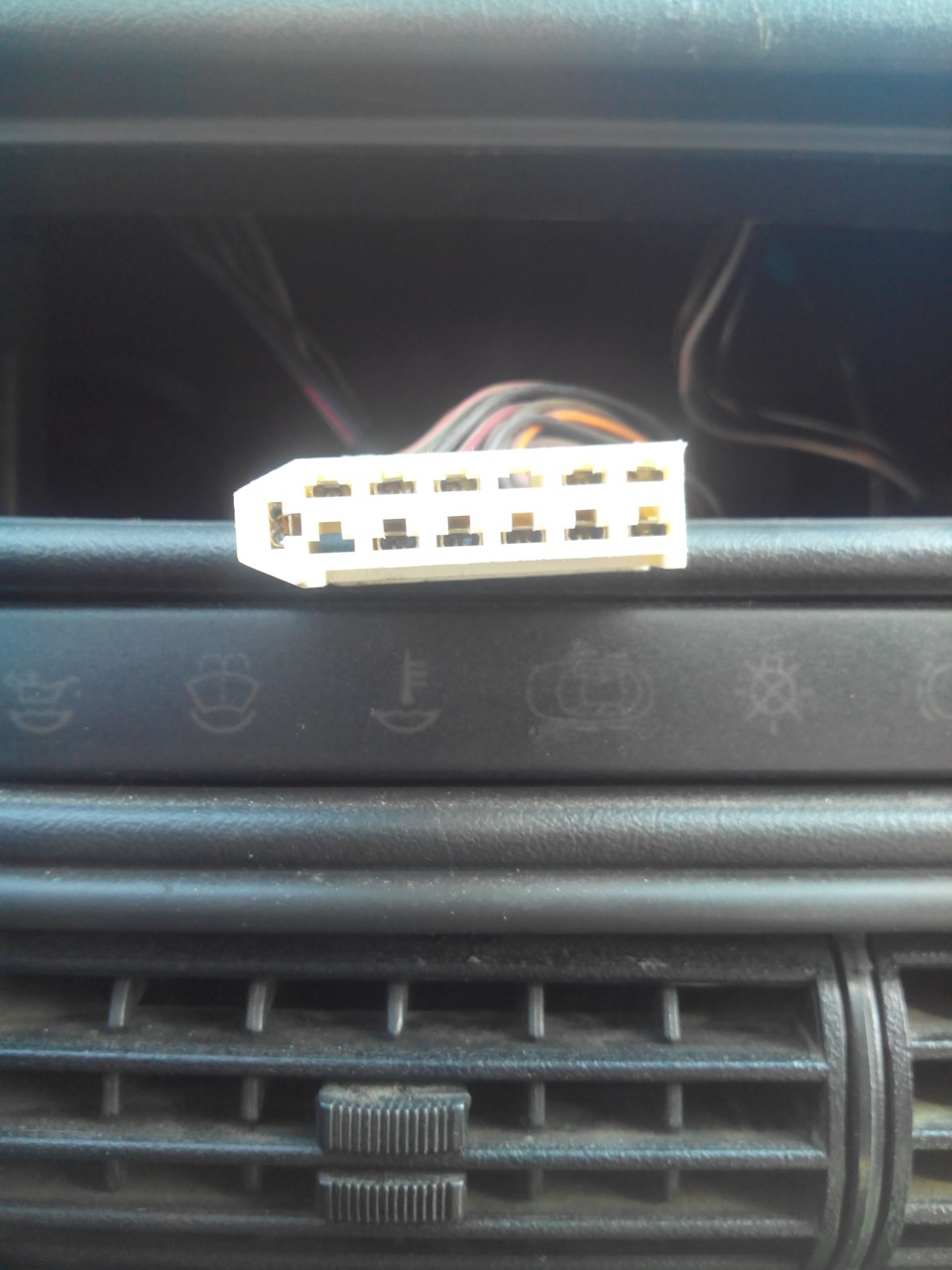

Распиновка если вот так смотреть как на фото (Может быть, кому-нибудь пригодиться):

2 3 4 5 6 718 9 10 11 12 13

1 — (зажигание) _ + 12 _ постоянно2 — уровень масла — масса3 — охлаждающая жидкость — масса4 — стеклоомыватель — масса5 — НЕТ6 — тормозные колодки — масса (НЕ ИСПОЛЬЗУЕТСЯ)7 — дверь водителя — масса8 — НЕТ9 — общий — масса10 — реле контроля ламп + 1211 — от замка зажигания ключ в замке + 1212 — плафон освещения — масса13 — двери пассажиров — масса

Думаю что сейчас пойду проверю, но вспомнил что где то потерял свой мультиметр, оказалось что он у брата был :), хватаю его и быстрей давай смотреть напругу на фишке, оказывается напруга на фишке была, но не везде, и как писал человек, что с замка зажигания +12 не приходит.

Вежливая подсветка и концевики дверей

Любую сигнализацию или охранную систему всегда снабжают входом, соединяемым с концевиками дверей. В машинах ВАЗ контрольный провод можно подключить к одной точке (A). Диоды при этом не используются:

Обязательно проводят настройку: задержка опроса концевиков должна составлять 20-30 секунд. Если этого не сделать, при включении охраны будут происходить ложные срабатывания. Причиной является работа блока АПС, который не гасит плафон после закрытия двери водителя. Опция, о которой идет речь, называется «вежливая подсветка».

По идее, выводы 7 и 13 БСК – это и есть точки подключения, которые надо развязать двумя диодами. Но как показывает практика, лучше реализовать схему с тремя дополнительными диодами (см. рис.). Сигнализацию подключают к точке B, а установка задержки опроса в данном случае не требуется. Желаем удачи.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

• Спидометр;
• Тахометр;
• Указатель температуры ОЖ;
• Указатель уровня топлива в баке.

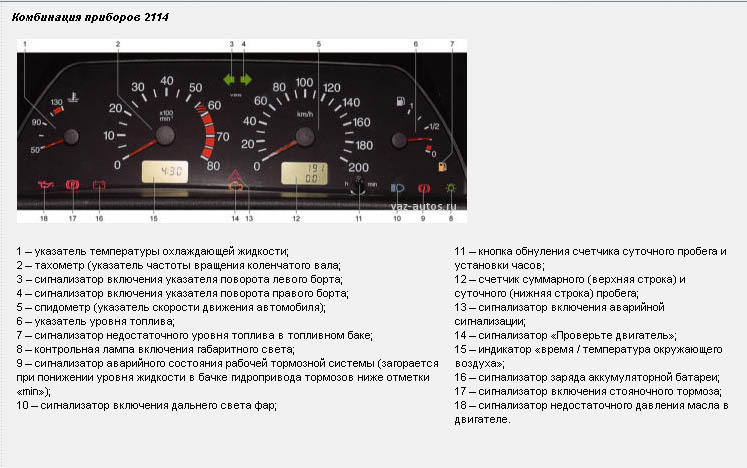

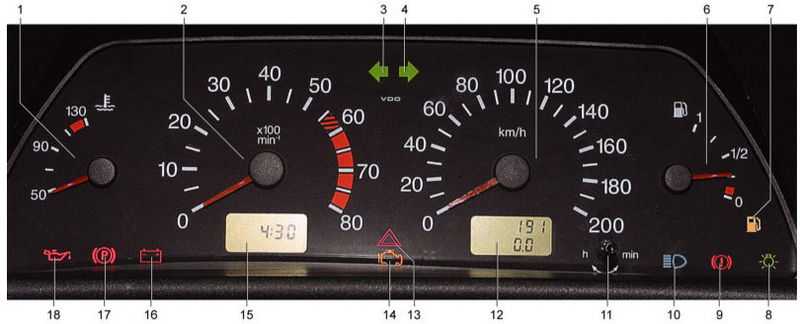

Комбинация приборов

Давайте детальнее их изучим.

1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
   1. 0 — бак пустой;
   2. 1/2 — бак заполнен наполовину;
   3. бак полный;
   4. Изображение бензоколонки вверху — бак заполнен максимально;
   5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Диагностика

Установить коды ошибок ВАЗ 2114 инжектор 8 клапанов можно двумя путями. При этом каждый метод имеет уникальные преимущества и минусы.

Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка

Способ самодиагностики не требует от водителя наличия сложных приборов или дополнительных агрегатов. Для выполнения процедуры достаточно самого автомобиля.

Стандартная последовательность действий выглядит так.

1. Вдавить клавишу сброса одометра.
2. Перевести ключ зажигания в положение №1 (включить бортовую электрику).
3. Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
4. Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
5. Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.

Если последовательность действий выполнена верно, все индикаторы загорятся, а дисплей выдаст двузначный код неисправности.

• 1 – сбой микропроцессора, требуется перепрошивка;
• 2 – код ошибки 2 ВАЗ 2114 свидетельствует о том, что налицо перебой или нарушение проводки датчика поплавка внутри бензобака;
• 4 – КЗ электропроводки, превышен предел напряжения;
• 8 – код ошибки 8 на ВАЗ 2114 указывает на упадок вольтажа в сети, возможно сел аккумулятор;
• 12 – в ВАЗ 2114 код ошибки 12 говорит о том, что неправильно функционирует контрольная лампа;
• 13 – обрыв цепи датчика кислорода;
• 14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о том, что произошел перегрев мотора или замыкание сенсора температуры антифриза;
• 15 – замыкание или вышел из строя ДТОЖ;
• 16 – превышение допустимого предела вольтажа бортовой сети;
• 17 – критически упало напряжение БС, допускается разряд АКБ;
• 19 – не реагирует ДПКВ или произошло замыкание на линии;
• 21-22 – некорректное реагирование ДПДЗ, возможно замыкание или обрыв проводки;
• 23/25 – КЗ датчика положения дроссельной заслонки;
• 24 – поломка спидометра, возможно, перебиты силовые жилы;
• 27/28 – износился или сломан датчик СО;
• 33/34 – неполадки ДМРВ, возможет обрыв питания или замыкание;
• 35 – отказал сенсор РХХ, лечится только полной заменой;
• 41 – неправильное распределение фаз накрылся или замкнул;
• 42 – отказала цепь или перебиты провода блока электронного зажигания;
• 43 – неисправен сенсор детонации смеси;
• 44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при ускорении, плохо набирает обороты;
• 51 – барахлит ПЗУ;
• 52 – аналогично для ОЗУ;
• 53 – отказ потенциометра;
• 54 – разрыв проводки на октан корректор;
• 55 – чрезмерное обеднение смеси вовремя разгона;
• 61 – перебои в работе лямбда-зонда.

В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».

Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить

Для выполнения работы потребуется простая последовательность действий:

• включить зажигание автомобиля;
• снять клеммы с аккумулятора;
• выждать 20-30 секунд;
• вернуть зажимы на место.

Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.

К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.

Проверка при помощи диагностического оборудования

Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.

Первая часть – буква:

• В – поломка кузовных панелей;
• С – неисправности шасси или подвеска;
• Р – расстройство электрики, двигателя или трансмиссии;
• U – повреждение клеммы для обмена информацией.

Вторая часть – однозначная цифра:

• 0 – типичный указатель по стандарту SAE;
• 1/2 – конвейерный код поломки;
• 3 – резерв.

Следующий элемент – указатель группы поломки:

• 1/2 – дефект топливной/ воздушной магистрали;
• 3 – зажигание и сопутствующие элементы;
• 4 – катализатор;
• 5 – ХО силовой установки;
• 6 – ЭСУД и сопутствующая проводка;
• 7/8 – блоки трансмиссии.

Окончательные две цифры указывают непосредственно на саму проблему.
