НАСТРОЙКА И НЕИСПРАВНОСТИ
Если не работает бортовой компьютер ВАЗ 2114, нужно проверить:
- Правильность и надежность соединения проводов и штекеров;
- Целостность предохранителя F3, отвечающего за работу БК (на самом устройстве предохранитель не всегда есть, но в любом случае нужно смотреть инструкцию);
- Правильность настроек согласно прилагаемой к БК инструкции.
Иногда требуется сделать обнуление всех данных (расход топлива, время в пути и т. п). Как правило, в инструкции есть на этот счет указания (обычно кнопка reset). Но если нет инструкции или в ней ничего об этом не сказано, то можно сброс показателей сделать так:
- Вынуть БК и снять разъем на некоторое время;
- Отсоединить на определенное время клеммы аккумулятора.
Показания должны обнулиться.
Шаг 4: Завершение
После выполнения всех предыдущих шагов, вы успешно отключили звук на бортовом компьютере вашей ВАЗ 2114. Теперь вы не будете больше беспокоены назойливыми звуковыми сигналами во время езды.
Помните, что данная инструкция подходит только для модели ВАЗ 2114. Штатный компьютер и кнопка отключения звука могут отличаться для других моделей автомобилей ВАЗ.
Резюме:
- Проверьте, что ваша ВАЗ 2114 оснащена штатным бортовым компьютером; Найдите кнопку отключения звука; Нажмите на кнопку отключения звука; Убедитесь, что звук отключен; Завершите процесс.
Следуя данной пошаговой инструкции, вы сможете без проблем отключить звук на бортовом компьютере своей ВАЗ 2114. Приятной езды!
О блоке
Блок представляет собой устройство с несколькими индикаторами, которые загораются при наличии неисправности или неправильной работе ДВС. Каждый индикатор обладает своей лампой и при ошибке в конкретном модуле или месте зажигается лампа, после чего рекомендуется проверить оборудование, на которое ссылается индикатор.
Сам по себе блок можно отнести к простому бортовому компьютеру, который в реальном времени следит за состоянием автомобиля. Расположен блок на центральной консоли. Место для этого устройства выбрано неслучайно именно в этом расположении, он идеально читается и находится всегда под глазами у водителя, что позволит быстро заметить ошибки в автомобиле.
- Низкий уровень масла в картере;
- Низкий уровень жидкости омывателя лобового стекла;
- Низкий уровень охлаждающей жидкости;
- Индикатор не закрытой двери;
- Индикатор перегоревшей лампы;
- Индикатор износа тормозных колодок;
- Индикатор не пристегнутого ремня безопасности;
Индикатор открытой двери
Данная функция подает сигнал при открытии одной из дверей, плюс данной функции в том, что звуковой сигнал всегда будет напоминать об открытой двери, что сводит возможность начала движения с открытой дверью к нулю. Функция работает благодаря концевым выключателем в проемах дверей, которые замыкают контакт при открытии двери.
Низкий уровень масла
В масляном поддоне ВАЗ 2114 установлен специальный датчик, который измеряет уровень масла. Если масло достигает минимальной отметки, датчик срабатывает и на блоке индикации загорается контрольная лампа, низкого уровня масла. Данная функция полезна что, можно вовремя заметить падения уровня масла, которое может возникнуть вследствие пробоя поддона и быстро среагировать, заглушив мотор, тем самым предотвратив поломку ДВС.
Низкий уровень антифриза
В расширительном бачке установлен специальный датчик, работающий на изменение уровня жидкости в системе охлаждения. Если уровень антифриза упадет до минимальной отметки, что возможно при обрыве патрубка или протекании помпы, то сигнальная лампа зажжется на блоке индикации и проинформирует водителя о проблеме.
Низкий уровень омывателя
В бачке омывателя ветрового стекла, установлен такой же датчик как в бачке антифриза, принцип его работы точно такой же. Если жидкости в бачке станет очень мало, лампа на блоке индикации проинформирует водителя об этом.
Износ тормозных колодок
В некоторых моделях ВАЗ таких как 2110 и 2114 устанавливался специальный датчик в тормозных колодках, который при износе колодок посылал сигнал на блок индикации и на нем загоралась контрольная лампа, износа колодок. Но чтобы этот датчик правильно работал необходимо наличие специальных колодок, в которые встроена чувствительная часть датчика.
Индикация не пристёгнутого ремня безопасности
Данная функция работает в виде индикации и звукового сигнала при не пристегнутом ремне безопасности водителя. Датчик, встроенный в замок ремня замыкается, когда в него вставлена фиксирующая часть ремня (петля). Если этого не происходит, датчик остается разомкнутым, тем самым зажигает лампу на блоке индикации.
Перегорание лампы
Индикация перегоревшей лампы работает, когда в одном из световых приборов перегорает лампа. Принцип работы основан на измерении нагрузки по системе, если лампа перегорает, то ток в этой цепи становится равным нулю. Блок индикации понимает это и зажигает лампы, информируя о том, что необходимо проверить световые приборы.
Ключ в замке зажигания
Данная функция работает при возникновении звукового сигнала, когда ключ оставлен в замке зажигания и открыта дверь. Еще одним условием работы данного информационного звука является, то, что зажигания должно быть обязательно выключено.

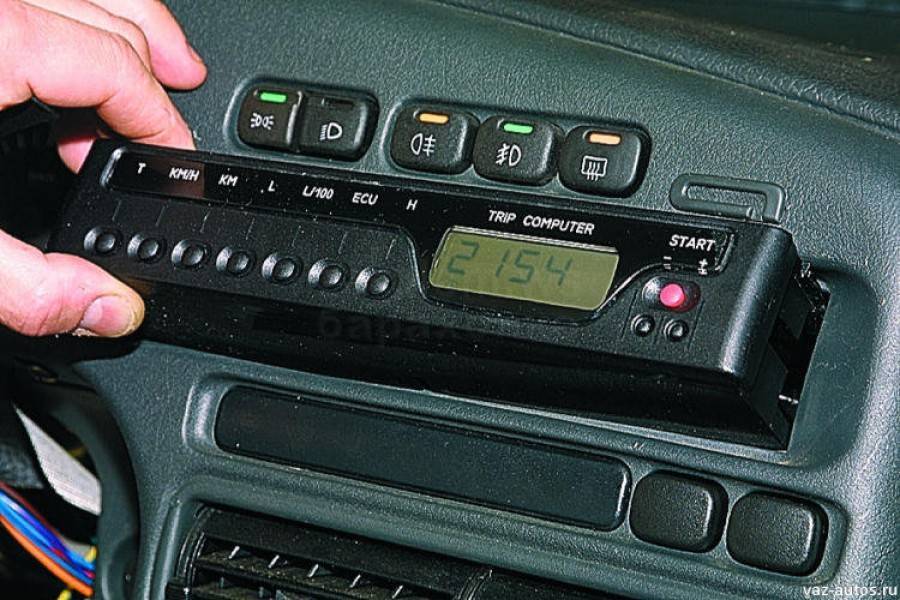

Описание бортового компьютера 2110 Trip Computer
Устройство предназначено для монтажа на инжекторные и карбюраторные автомобили ВАЗ десятой серии. Компьютер устанавливают вместо штатного хронометра на фронтальной панели приборов.
Изделие выпускалось в различных модификациях. Самый распространенный вариант — модель в пластиковом корпусе с 2-строчным жк-экраном и 6 боковыми кнопками (по 3 слева и справа). Начинка гаджета заключена в пластиковый корпус, который имеет компактные размеры (9 x 6 x 4,4 см). Вес бортового компьютера (БК) — 240 грамм.
Электропитание устройства осуществляется через плату или батарейку таблетку CR2032 (в зависимости от версии).
Прибор умеет выполнять 15 функций. Он выводит на экран:
- Точное время, календарь.
- Температуру окружающего воздуха и внутри радиатора.
- Потребление горючего.
- На какое расстояние хватит запаса топлива
- Текущий и суммарный пробег.
- Скоростные показатели.
- Вольтаж бортовой сети.
Маршрутный компьютер (от англ. — trip computer) обладает дополнительными функциями, которые предназначены для сервисного обслуживания силовой установки и контроля инжекторной системы. Устройство отображает обороты коленвала за минуту, положение дроссельного клапана, наклон опережения зажигания, длительность впрыска (в мсек), потребление воздуха (кг/час).
Бортовой компьютер может выполнять диагностические функции. Он выявляет неисправности в электронном блоке управления (ЭБУ) мотора, выводя на дисплей ошибку с кодом. По этим данным можно заранее выявить неисправность, что позволит избежать аварийной ситуации на дороге.
Подключение
С установкой «трип компьютера» справится даже начинающий водитель, без каких-либо навыков электрики. На всю операцию уйдет меньше 30 минут. Чтобы правильно подключить БК, рекомендуется внимательно ознакомиться со схемой.
Пошаговое руководство по установке:
- Выключить аккумуляторную батарею.
- Снять заглушку с центральной торпеды.
- Найти колодку с 9 контактами (справа от руля под стартером).
- Вставить провода датчиков температуры и влажности в ячейку №10-11 (сам сенсор вынести из салона и закрепить в корпусе заднего зеркала).
- Подсоединить БК в гнездо колодки.
Дополнительно понадобится провести линию обмена данными канала диагностики (K-line). Для этого надо подготовить кабель длинной 1 м. Его 1 конец вставить в ячейку №2, а другой — в диагностическую колодку гнездо «М». Чтобы избежать повреждения провода, при прокладке следует обходить места близкого контакт с подвижными элементами (например, педали газа).

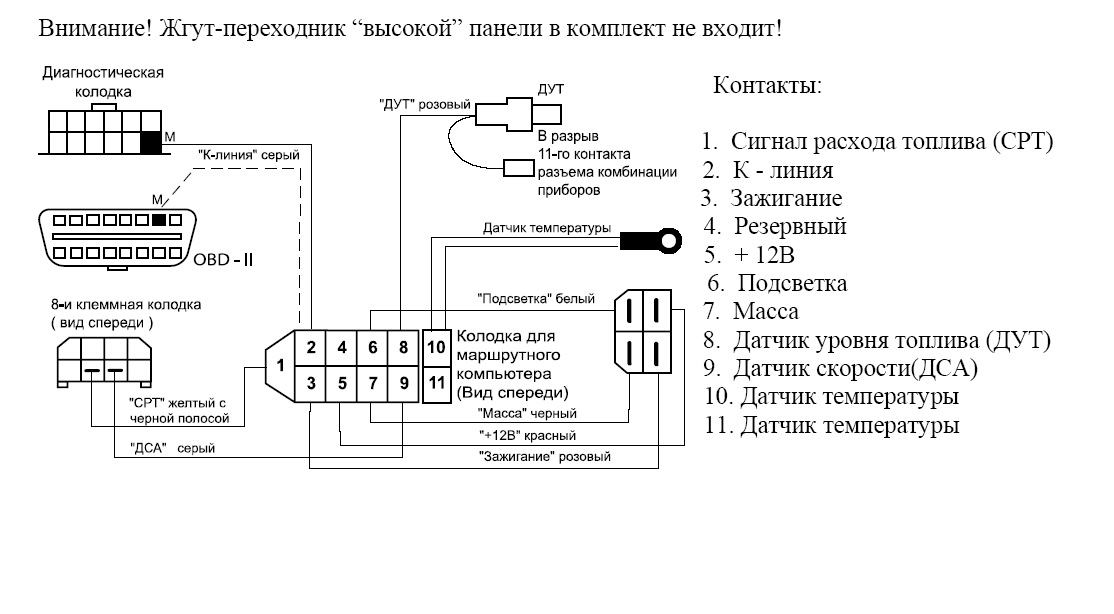

Схема подключения бортового компьютера
Выберите настройки будильника
У вас есть возможность настроить будильник на бортовом компьютере вашего ВАЗ 2114 по своему усмотрению. Настройки будильника позволяют вам выбрать время срабатывания и задать режим работы.
Для начала, вам необходимо открыть меню настроек будильника на бортовом компьютере. Обычно это можно сделать при помощи сочетания определенных кнопок или через специальное приложение на смартфоне, если ваш автомобиль имеет поддержку такой функции.
После открытия меню настроек, вы можете увидеть следующие параметры:
Время срабатывания: здесь вы можете задать точное время, когда будильник должен сработать. Например, если вам нужно проснуться в 7 утра, вы можете ввести это время в формате ЧЧ:ММ.
Режим работы: в зависимости от ваших предпочтений, вы можете выбрать различные режимы работы будильника. Некоторые из наиболее популярных режимов включают повторение звукового сигнала через определенные промежутки времени и возможность выбора мелодии для будильника.
Громкость сигнала: здесь вы можете выбрать уровень громкости будильника
Это особенно полезно, если вам нужно проснуться, но вы не хотите привлекать внимание близких или соседей.
Выбрав нужные настройки будильника, не забудьте сохранить их, чтобы они вступили в силу. Обычно это можно сделать при помощи кнопки «Сохранить» или аналогичного действия в меню настроек.
Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер
Иногда случается и так, что при полной исправности автомобиля бортовой компьютер напрочь отказывается работать. Как же поступить в таком случае?
Конечно же, можно попытаться устранить проблему самостоятельно. Но все-таки гораздо лучше, если этим займется настоящий специалист. Именно он сможет достоверно определить причину неисправности прибора.
Но прежде чем ехать в сервисный центр, первое, что стоит сделать, – это проверить предохранитель F3, который мог попросту перегореть. Следует учитывать, что на ВАЗ 2101-2107 совсем не обязательно приобретать новый диск сцепления и производить замену старого. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и дальше не подает никаких признаков жизни, также можно проверить разъемы подключения к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу следует доверить профессионалу.
Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку самого бортового компьютера. Но, как говорится, лучше предупредить проблему, нежели потом ее решать. Поэтому каждый автомобиль следует содержать в нормальном состоянии, вовремя проходить технический осмотр и менять запчасти, вышедшие из строя. Кроме всего прочего, лучше вообще не допускать поломки запчастей, а заменять их по мере износа. Около моторчика есть ещё один предохранитель, На ВАЗ 2115 не подскажите где находится. Только в таком случае управление автомобилем будет безопасным с технической точки зрения, а во время поездки не возникнут нештатные ситуации, связанные с неправильной эксплуатацией автомобиля.
Исправность вашего автомобиля – гарантия безопасности как водителя, так и пассажиров.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.
Панель приборов ВАЗ 2114
Инструкция по установке бортового компьютера
Для работы нам понадобятся:
Отвёртки, бортовой компьютер, провод длиной 1м.

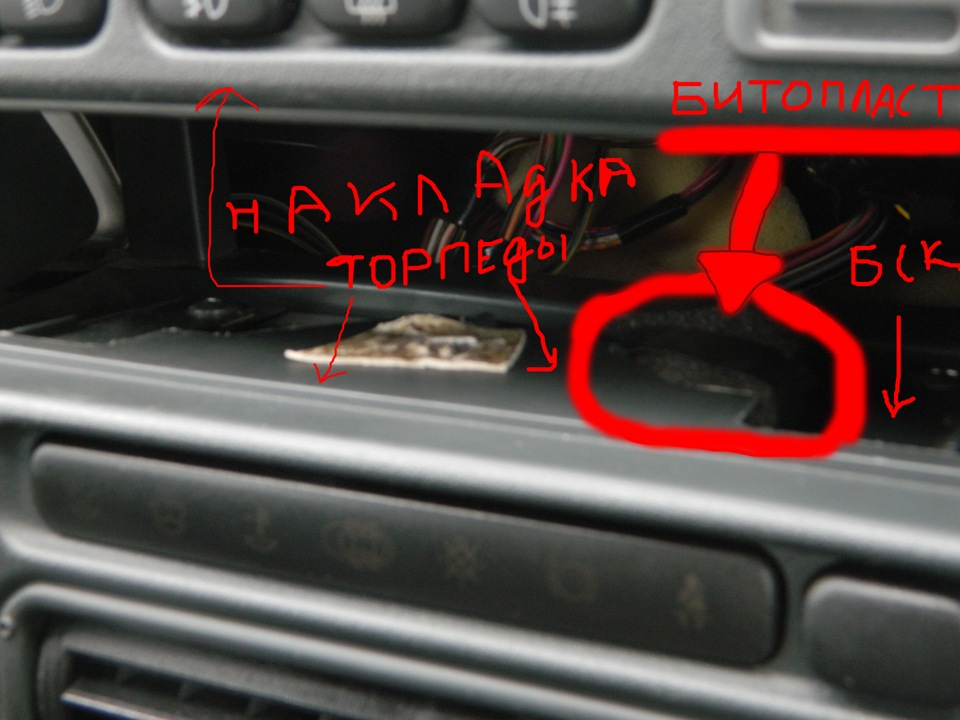

Снимаем заглушку на центрально торпеде и ищем в ней 9-ти контактную колодку проводов. Данная колодка должна быть присутствовать на всех автомобилях нашей модели. Остаётся только подсоединить колодку к компьютеру и всё, но нам нужно провести к-линию.
Что делать, если под панелью приборов нет колодки для бортового компьютера?
В данном случае остаётся только собрать новую колодку: купить 9-ти контактную колодку и провести к ней провода по следующей схеме:
сигнал расхода топлива(зелёный провод) зажигание(оранжевый провод) + 12 вольт(красный/белый провод)красный провод с белой полосой масса(чёрный) датчик скорости(коричневый провод) 6к-линия(чаще всего серый или чёрный провод) mute(зелёный/красный провод)зелёный провод с красной полосой
подсветка(белый провод, или можно взять от кнопки габаритов)
датчик уровня топлива(розовый)
ПОДКЛЮЧЕНИЕ
Схема подключения бортового компьютера на ВАЗ 2114 простая – она не требует специальной подготовки или особой квалификации. Поэтому подключение бортового компьютера на ВАЗ 2114 можно осуществить своими руками, к каждому устройству обязательно прилагается подробная инструкция.
Принцип подключения у всех БК одинаков, поэтому подробнее рассмотрим, как бортовой компьютер поставить на ВАЗ 2114:
- Обесточиваем автомобиль (отсоединяем клеммы аккумулятора).
- Удаляем штатную заглушку с панели приборов.
- Находим 9-контактный разъем.
- Демонтируем заглушку диагностического разъема.
- Снимаем левую нижнюю боковину центральной консоли на панели приборов.
- Берем кусок провода (около 1 м длиной) и подключаем его по следующей схеме. Этот провод на схеме обозначен как К-линия белый. То есть, проводом соединяем клемму «7» (Евро-3) или клемму «М»(Евро-2) в диагностическом разъеме с клеммой «2» в колодке БК.

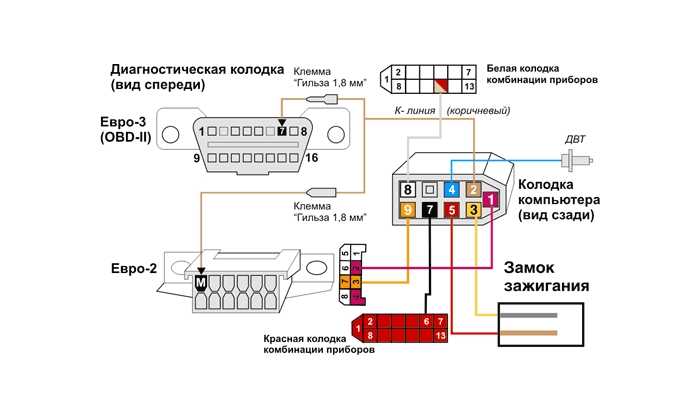

Сверху справа показана колодка диагностического разъема типа Евро-3 (более новый вариант), ниже справа показана колодка Евро-2. - Ниже показано подключение провода к разъемам.
Подключение провода бортового компьютера к разъемам - Соединяем разъемы БК.
Соединение разъемов БК на ВАЗ 2114 - Устанавливаем БК на свое штатное место.
Вот в целом и все, установка бортового компьютера на ВАЗ 2114 произведена.
Какие настройки важны во время эксплуатации
Штатный бортовой компьютер ВАЗ 2114 имеет вполне приличный функционал, но вот отсутствие оповещения об ошибках в системе датчиков делает его не таким пригодным к использованию. Поскольку нужно знать, где и что перестало работать, лучше установить более информативное устройство. Как пользоваться новой покупкой? Во всех случаях прилагается небольшая инструкция по эксплуатации, в которой есть основные условия монтажа компьютера, а также его первичные настройки. Интерфейс девайса достаточно простой, а управление и настройка бортового компьютера ВАЗ 2114 производятся посредством кнопок. Ничего сложного нет.
Теперь стоит поговорить о функциях, которые должны быть включены для удобного наблюдения за рабочим состоянием автомобиля. Они следующие:
- скорость авто;
- количество топлива в баке, его расход, как работает инжектор;
- данные о работе двигателя — опция показывает скорость оборотов, расход бензина, температуру в узле движка;
- значение напряжения в электронной сети;
- информация о работе системы охлаждения — обычно показывает температуру охлаждающей жидкости;
- расход воздуха для топливной смеси;
- считывание кодов ошибок и их расшифровка.
Все остальные функции, которыми располагает маршрутный компьютер, считаются второстепенными, и их включают по желанию. Бортовой компьютер ВАЗ 2114, инструкция которого имеет описание всех настроек, может работать вместе со звуковой и световой сигнализацией. Оповещение о неисправности будет передаваться посредством выбранного сигнала, так что водитель точно не пропустит поломки или ошибки. Допустим, инжектор неисправен, поэтому дозировка топлива нарушилась. Сработает световой индикатор, подключенный к топливной системе, что будет знаком для ее проверки.
1 Основные сведения об изделии и технические данные
1.1 Компьютер устанавливается на автомобили ВАЗ 2108, ВАЗ 2109, ВАЗ-21099, ВАЗ-2115 (далее – автомобили ВАЗ) с двигателем карбюраторного типа или оснащенных ЭСУД с электронным блоком управления (далее – ЭБУ):
- М1.5.4,
- М1.5.4N,
- МР7.0 или Январь-5.1,
- ГАЗ-3102 с двигателями, оснащенными ЭСУД с ЭБУ: МИКАС 5.4, МИКАС 7.1, 301.3763 000 01.
Компьютер может быть установлен и на другие типы автомобилей, обеспечивающих поступление на компьютер сигналов скорости автомобиля и расхода топлива с параметрами сигналов, приведенными в приложении А. Для обеспечения выполнения всех функций компьютера автомобиль с двигателем карбюраторного типа должен иметь следующее оборудование производства ОАО «Счетмаш»:
- датчик расхода топлива ТУ 4213-001-00225331-95 (далее — ДРТ),
- датчик скорости автомобиля ТУ 4228-001-00225331-95 (далее — ДСА),
- датчик внешней температуры ТУ 4573-028-00225331-00 (далее — ДВТ),
- комплект монтажных частей РЮИБ.402921.501 ТОО (РЮИБ.402921.501-02) (далее — КМЧ), приобретаемое потребителем (при необходимости) отдельно.
Автомобиль с двигателем, оснащенным ЭСУД, для установки компьютера должен быть оборудован комплектом монтажных частей РЮИБ.402921.501 ТОО (РЮИБ.402921.501-03) (далее — КМЧ1) и ДВТ производства ОАО «Счетмаш», приобретаемые потребителем отдельно.
Автомобиль ГАЗ-3110 с ЭБУ МИКАС 5.4, МИКАС 7.1, 301.3763 000 01 должен быть оборудован комплектом монтажных частей РЮИБ.402921.501 ТОО (РЮИБ.402921.501-06) (далее – КМЧ2) производства ОАО «Счетмаш», приобретаемый потребителем отдельно.
Для использования функции «Парковка» автомобиль должен быть дополнительно оборудован устройством парковки автомобиля РЮИБ.453688.501 производства ОАО «Счетмаш», приобретаемый потребителем отдельно. бортовой компьютер на ваз 2115 инструкция
1.2 Компьютер индицирует параметры:
Параметры и последовательность переключения режимов индикации компьютера приведены в приложении Б. Компьютер обеспечивает прием и индикацию диагностической информации от ЭСУД и выполняет следующие функции диагностики ЭБУ:
- — считывание кодов неисправностей; — сброс всех накопленных ЭБУ кодов неисправностей;
- — считывание набора параметров ЭБУ; — считывание идентификационных данных ЭБУ (функция отсутствует при выборе ЭБУ типа МИКАС 5.4, МИКАС 7.1, 301.3763 000-01).
Компьютер обеспечивает прием информации о расстоянии до препятствия от устройства парковки автомобиля. Компьютер обеспечивает прием сигналов, поступающих от датчиков, установленных в автомобиле: ДСА, ДРТ, ДВТ и датчика уровня топлива (далее ДУТ). Параметры выходных сигналов датчиков приведены в приложении А.
Компьютер рассчитан на работу в цепи постоянного тока с номинальным напряжением питания 12 В постоянного тока по ГОСТ 3940 84.
Рабочий диапазон напряжения питания от 10,8 до 15,0 В.
Максимальный ток потребления компьютера при напряжении питания 13,5 В и отсутствии звукового сигнала в диапазоне рабочих температур, А, не более:
Рабочий диапазон температуры окружающего воздуха от минус 40 до плюс 60оС.
Отключение звука кнопок бортового компьютера ВАЗ 2114
Звук кнопок бортового компьютера ВАЗ 2114 может быть не всегда желателен или мешать водителю. Для удобства пользователей возможность отключения звука была предусмотрена производителем. Чтобы выключить звук кнопок бортового компьютера на ВАЗ 2114, следуйте следующим инструкциям:
Перед началом процесса отключения звука запустите автомобиль и включите зажигание, не запуская двигатель.
2. Найдите кнопку режима на бортовом компьютере
Бортовой компьютер ВАЗ 2114 обычно находится на панели приборов автомобиля. Найдите кнопку с изображением режима или настройки, она может быть подписана словами “Режим”, “Настройки” или иметь другие схожие обозначения.
3. Удерживайте кнопку в течение нескольких секунд
Удерживайте кнопку режима на бортовом компьютере в течение нескольких секунд. Обычно, после удержания кнопки, на дисплее компьютера отобразится меню настроек.
4. Найдите опцию отключения звука
В меню настроек найдите опцию, отвечающую за звук кнопок бортового компьютера. Опция может называться “Отключить звук”, “Звук кнопок” или иметь другое схожее название.
5. Выключите звук
Выберите опцию, отключающую звук кнопок бортового компьютера. В зависимости от модели автомобиля и версии прошивки, может потребоваться нажать на кнопку подтверждения или выполнить другие дополнительные действия для сохранения изменений настроек.
После выполнения всех шагов звук кнопок бортового компьютера ВАЗ 2114 будет отключен. Если вам понадобится включить звук в будущем, повторите процедуру и выберите опцию, включающую звук кнопок. Удалите отключение компьютера, чтобы вновь ощутить лишний шум в Вашем автомобиле.
Общие принципы подключения компьютера
В основном бортовой компьютер – это недорогое устройство, но достаточно полезное. Об этом мы уже упоминали. Сейчас мы рассмотрим процесс установки БК в машину.
Если вы еще не покупали устройство, а думаете, что выбрать, обратите внимание на компанию Multitronics и Штат. Мы рассмотрим процесс подключения на примере Multitronics X140
Отметим, что в продаже сейчас есть аналогичная модификация, которая оснащается цветным дисплеем.
К любому бортовому компьютеру нужно подвести следующие провода:
- Питание +12 В.
- Питание при включении зажигания для запуска компьютера.
- Питание, которое появляется при включении габаритных огней. От этого дисплей БК будет гаснуть в темное время суток.
- Масса.
- Сигнал от датчика уровня топлива. Некоторые модификации устройств позволяют не подключать этот провод. Multitronics Х140 вычисляет остаток бензина на основании мгновенного расхода.
- Подключить диагностическую линию от контроллера K-Line.
Для первых четырех пунктов используется 4-контактная колодка, специально предназначенная для подключения БК. Соответственно, достаточно подключить ее с переходниками, которые идут в комплектации с компьютером. Если такой возможности нет, тогда первый пункт подключается от прикуривателя, второй – от замка зажигания, 3 – с лампы подсветки прикуривателя. Масса подключается от корпуса того же прикуривателя.
Очень важно перед любыми действиями с электрической проводкой нужно сбросить минусовую клемму на АКБ. Этим вы обезопасите себя и автомобиль от коротких замыканий и прочих неприятностей
Сигнал датчика остатка топлива берется с указателя уровня бензина. Его расположение можно узнать в соответствии со схемой проводки машины.
Диагностическая линия (K-Line) подключается к колодке ЕВРО-3 в седьмое гнездо.
Шаг 3: Проверка
После выполнения всех предыдущих шагов вам нужно проверить, успешно ли удалось отключить звук на бортовом компьютере ВАЗ 2114.
Для этого, сядьте в автомобиль и вставьте ключ в зажигание.
Включите зажигание и дождитесь, пока компьютер ВАЗ 2114 загрузится.
Затем обратите внимание на бортовой компьютер. Если штатный звук при включении и выключении компьютера отсутствует, значит, вы успешно отключили звук
Если звук все еще присутствует, повторите пошаговую инструкцию еще раз, убедившись, что все действия выполнены правильно.
Помните, что отключение звука на бортовом компьютере ВАЗ 2114 может быть полезно для личного комфорта и предотвращения возможных неприятностей во время поездок на автомобиле.
Оптимальный вариант
Бортовой компьютер на ВАЗ 2114 модели Штат 115*24 имеет множество функций, которые позволяют водителю корректировать рабочее состояние некоторых узлов по своему усмотрению. Но отличительной чертой этого устройства является возможность считывать ошибки с датчиков
Не каждая модель имеет эту функцию, поэтому стоит обратить внимание при выборе борт-компьютера на эту незначительную деталь
Конечно, это сильно не влияет на работу системы, но возможность получить дополнительную информацию с датчиков помогает своевременно найти и устранить поломки. Другая важная деталь, которую должен иметь маршрутный компьютер, — сохранение и сброс настроек системы. Для того чтобы машина работала максимально эффективно, устройство подбирает особенный режим работы некоторых приборов и узлов, а затем сохраняет их. При изменении в конфигурации автомобиля — установке новых деталей или замене топлива на другую марку — придется обнулить настройки. Большинство устройств поддерживает автоматическое обнуление параметров работы. Если восстановить прежнюю конфигурацию, то компьютер автоматически вернет старые настройки. Эта функция помогает водителю сохранить свое время, избежав ручной настройки электроники в машине, поэтому желательно, чтобы маршрутный компьютер обладал такой опцией.
Основные параметры
Инструкция бортового компьютера ШТАТ на ВАЗ 2114 и 2115 дает возможность изучить все параметры и ресурсы БК. Принцип работы рассматриваемого устройства заключается в ретрансляции показаний датчиков посредством блока контроля. Затем производится обработка данных и выдача их на экран в виде кодов. Использование БК позволяет произвести диагностику систем, не распознаваемых контроллером. Появление аварийных ситуаций отображается характерным значком, выводимым на табло и сопровождаемым звуковым сигналом.
Основные отображаемые данные:
- Скоростной режим, остаток топлива, время в пути;
- Обороты силового агрегата;
- Состояние температуры салона и двигателя;
- Расход горючего и километраж, который сможет проехать авто на остатке;
- Напряжение в электросети;
- Температура хладагента и размещение заслонки дросселя;
- Коды ошибок;
- Цикличность циркуляции воздуха, пройденный путь, средняя скорость и прочие полезные параметры.
Оснащенный аварийным сигнализатором, БК оповещает водителя о перегреве мотора, недостаточном заряде АБ, низком уровне топлива, неполадках охлаждающей системы.
Функционал и инструкция бортового компьютера
Установка и подключение БК может быть произведена в том числе и самостоятельно. Борткомпьютер ставится в специально предусмотренное место на передней панели и получает все нужные данные с контроллера. Основная информация выводится на дисплей, так что водитель в любую минуту может без всякого труда оценить параметры и характеристики работы всех важных узлов автомобиля.
Штатный бортовой компьютер на ВАЗ 2114, инструкция к которому будет приведена ниже, предусматривает следующие функции:
- Диагностика и выдача кодов ошибок инжектора;
- Вывод всех необходимых данных о работе силовой установки;
- Аварийные оповещения с помощью звукового сигнала и уведомления на дисплее. Сюда включены оповещения о нарушениях в работе мотора или нештатных значениях параметров движения;
- Вывод на экран основной информации по движению автомобиля — остатке бензина, скорости, расчетов по расстоянию, километражу, времени запуска и работы силовой установки.
Теперь немного про инструкцию. В комплекте с БК обязательно идёт инструкция, где точно указано, что конкретно означает тот или иной значок или оповещение. Также там детально рассказано, как именно можно переключать режимы и пользоваться кнопками управления. В зависимости от модели компьютера, могут незначительно отличаться значки и уведомления, но общие действия по настройке и управлению им практически идентичны для любого бортового компьютера.
Функции бортового компьютера «ВАЗ 2114»
БК для «ВАЗ 2114» собирает данные о состоянии транспортного средства с контроллера и передает их на экран.
Среди основных функций устройства можно выделить:
- информация о том, какой путь преодолел водитель;
- выявление ошибок в системе и их расшифровка;
- предоставление информации о работе ДВС (температура, напряжение сети, валовые обороты и т. д.);
- расход топлива и его остаток;
- звуковое оповещение водителя о нарушениях или нештатных ситуациях;
- данные о сроках ТО и ОСАГО;
- сколько времени авто находится в пути и т.д.
БК для ВАЗ 2114
Рассмотрим, как именно БК уведомляет владельца автомобиля о найденных неисправностях.
Из-за чего пропадает контакт
Поскольку основной причиной, по которой бортовой компьютер не показывает какую-то важную информацию, является плохой контакт с соответствующим проводом, то важно понимать, почему это происходит. Отсутствие контакта в проводке
Отсутствие контакта в проводке
Обмен кодированными данными между маршрутником и остальными электронными устройствами происходит за счет импульсов напряжения, передаваемых по общей линии, которая состоит из различных металлов. Провод изготовлен из скрученных медных жил, благодаря чему его электрическое сопротивление минимально. Но, делать клеммы контактных групп из меди очень дорого и непрактично, поэтому их изготавливают из стали, а в некоторых случаях стальную основу лудят (покрывают оловом) или серебрят (покрывают серебром).
Такая обработка снижает электрическое сопротивление контактной группы, а также повышает ее устойчивость к влаге и кислороду, ведь олово и серебро заметно менее химически активны, чем железо. Некоторые производители, пытаясь сэкономить, покрывают стальную основу медью, такая обработка обходится заметно дешевле, но менее эффективна.
Вылетающая из-под колес вода, а также высокая влажность салонного воздуха вкупе с большим перепадом температур, приводит к оседанию на них конденсата, то есть обычной воды. Кроме того, вместе с водой из воздуха на поверхности клемм нередко оседает пыль, особенно если ездить по грунтовым или гравийным дорогам, а также проезжать рядом с распаханными полями.
Попав на клеммы контактной группы, вода активизирует коррозионные процессы, а пыль в смеси с жидкостью постепенно покрывает металлические детали диэлектрической коркой. Со временем оба фактора приводят к росту электрического сопротивления в месте соединения, что нарушает обмен сигналами между бортовым компьютером и другими электронными устройствами.
Если причиной того, что маршрутник не показывает какую-то важную информацию, является грязь или коррозия, то разомкнув соответствующую контактную колодку или клемму вы увидите следы засохшей пыли и изменение цвета, а возможно и структуры металла.
Аварийный сигнализатор – практично или нет
Аварийное оповещение в современных компьютерах для автомобилей играют достаточно важную роль. В частности, водитель может быть оперативно оповещен о следующем:
- Перегрев мотора, когда температура превышает показатель в 115 градусов.
- Перепады в электрической сети автомобиля. Сигнал появляется, когда напряжение падает или превышает допустимые нормы.
- Превышение скорости по предварительно установленному пороговому значению.
Также бортовые компьютеры информируют водителя о необходимости прохождения ТО. В процессе настройки компьютера указываются показатели, при которых нужно заменить масло, воздушный фильтр и так далее.
Вопрос-ответ:
Как закрыть меню на бортовом компьютере?
Чтобы закрыть меню на бортовом компьютере, обычно достаточно нажать на кнопку «Выход» или «Отмена» на панели управления или на экране с меню. Если необходимо совершить дополнительные действия для закрытия меню, рекомендуется обратиться к руководству по эксплуатации транспортного средства или связаться с производителем компьютера.
Как закрыть отдельный пункт меню на бортовом компьютере?
Для закрытия отдельного пункта меню на бортовом компьютере обычно необходимо выбрать данный пункт меню с помощью кнопок на панели или сенсорного экрана и выполнить действие «Закрыть» или «Отменить». Инструкции по закрытию отдельных пунктов меню могут отличаться в зависимости от модели бортового компьютера, поэтому рекомендуется обратиться к руководству пользователя или связаться с производителем для получения конкретных инструкций.
Как настроить часы в панели приборов ваз 2114
Категория: Подробное руководство по обслуживанию автомобиля
Характеристики автомобиля: Габариты авто следующие, длина — 3013, ширина — 1100, высота — 1925 мм. Колесная база составляет 2329 мм. Дорожный просвет 157 мм. Автомобиль оснащается гибридным силовым агрегатом. 4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 70 мм, ход поршня – 78 мм. Коленвал двигателя и разгоняется до 4000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.
Выложил админ: по просьбе Гаспара
Показов: 2329
Cмотрите ВИДЕО про как настроить часы в панели приборов ваз 2114.
Отзыв автовладельца по имени Жан:Нравится маневренность. Слегка неожиданно было, но в кайф – прыткость, резвость. Нравится салон. Ничего лишнего, все под рукой. Машинка говорит c тобой, подсказывает. Камера заднего вида c компактным дисплеем, но очень даже четко все и понятно!
Оригинальное название: Хэрхэн багц цаг багаж самбар VAZ 2114
Дата выхода: 02. 04. 2014 года
Продолжительность: 2:34
Качество: SATRip
Смех в теме: – Девушка, может быть уже выключим свет и ляжем?- Мужчина, я не сплю с мужчиной, которого вижу первый раз.- Так мне что, до Владивостока в тамбуре курить?
