Переделываем блок питания от компьютера

Шаг 4: Светильник

Лампа 12 вольт, 11-ваттная Лампа оставшиеся от другого проекта. Обычно она может использоваться на открытом воздухе, низковольтное ландшафтное освещение, питание от 12V трансформатор переменного тока.

Что-то как простой как лампочка действительно не волнует, если он питается от переменного или постоянного тока, пока напряжение является правильным. Мы будем использовать 12V батареи, так что нет никакой проблемы переделать этот шарик.

Лампа займет место вентилятор. Держите шарик в круглой решеткой, где вентилятор был. Марк, сколько места лампочки будет занимать. Она круглая, и вентилятор, так что он поместится в порядке, но не весь путь обратно в корпус. (Другой Размер ламп может располагаться заподлицо, или даже внутри корпуса!)

Использовать боковые резцы или оловянно-СНиПы, СНиП вентилятор оловянную решетку, чтобы сделать лампы подходят. Также можно использовать Дремель или другой режущий инструмент.

Тест-фит лампочки, но не пытайтесь привязать его еще. Во-первых, мы хотим, чтобы провод до фонаря.

Что можно сделать из блока питания компьютера

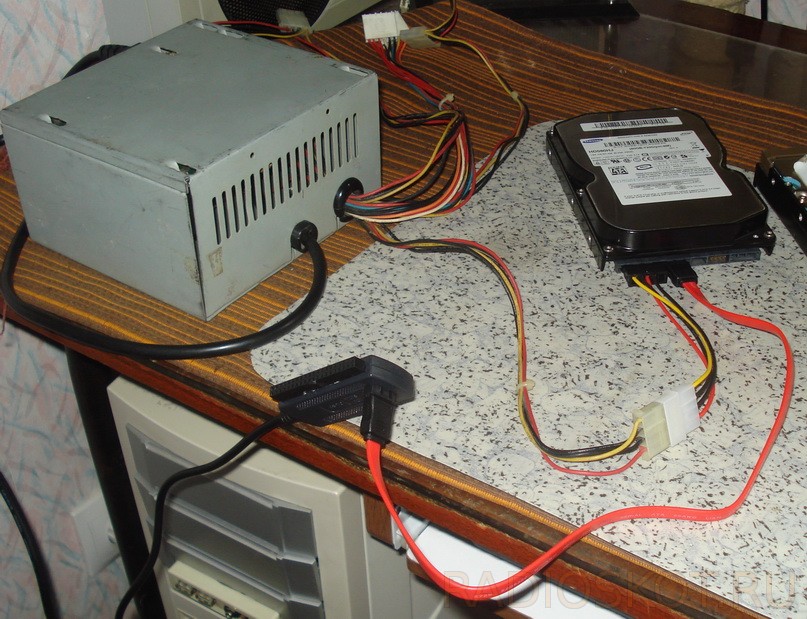

Необходимость подать питание на адаптер для подключения жесткого внешнего диска через гнездо USB к персональному компьютеру заставила вспомнить о давно пылившемся на антресолях блоке питания JNC LC-200A. Напряжение 12 и 5 вольт в наличии есть, тока в достатке. Да что там говорить – профильный блок питания в подобных ситуациях всегда лучший вариант.

Свою функцию он выполнил успешно. Другой источник питания для этих целей решил не искать, вот только смущает обилие проводов выходящих из него наружу. И выход тут один, раз уж решил использовать его постоянно – необходима доработка.

Разобрал блок питания на отдельные узлы, покрасил корпус, просверлил в нижней части отверстия для клемм и установки на днище резиновых ножек (которые и поставил в первую очередь, а то пока соберешь, весь стол железом днища обдерешь).

Клеммы поставил на все виды имеющихся напряжений, пусть будут. Красные «+12», «+5», «+3,3» вольта, а чёрные «0», «-12», «-5». Тем более, что используя их различное сочетание, можно получить весьма широкий спектр постоянных выходных напряжений.

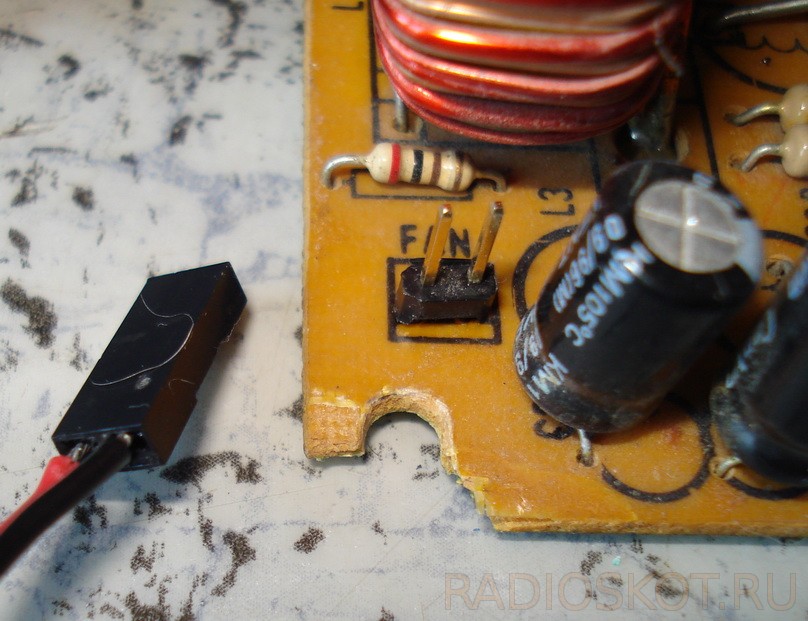

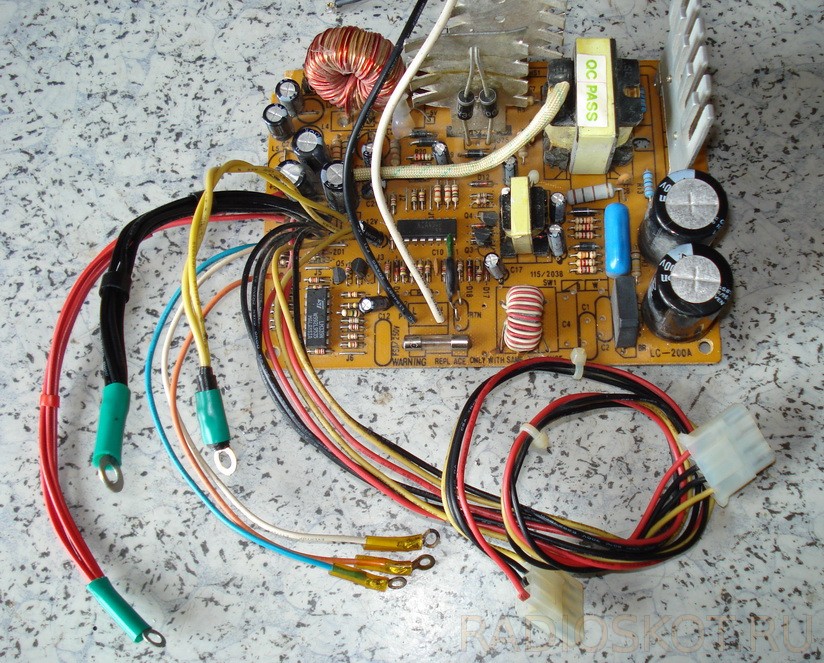

Взялся за плату. Провода, идущие на вентилятор, ранее были просто запаяны – установил разъём на случай необходимости разборки блока питания в дальнейшем.

Из выводных проводов нетронутыми оставил два жгута, остальные укоротил и объединил (в соответствии с цветом и конечно же выходным напряжением).

Плату на место, укороченные провода к клеммам, цельные жгуты вывел наружу.

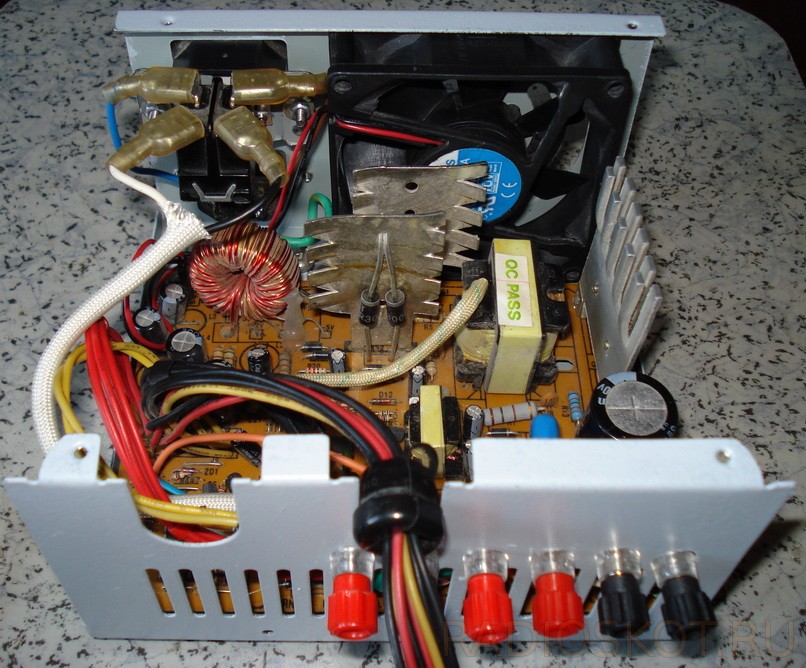

Затем поставил на место разъём сетевого питания и выключатель, причём последний, раньше располагался вне корпуса на полуметровом кабеле, но в итоге был интегрирован в имевшуюся и не используемую верхнюю сетевую розетку. Вентилятор установил так, чтобы он гнал воздух внутрь корпуса. Вот тут посмотрите как стартовать БП без ПК.

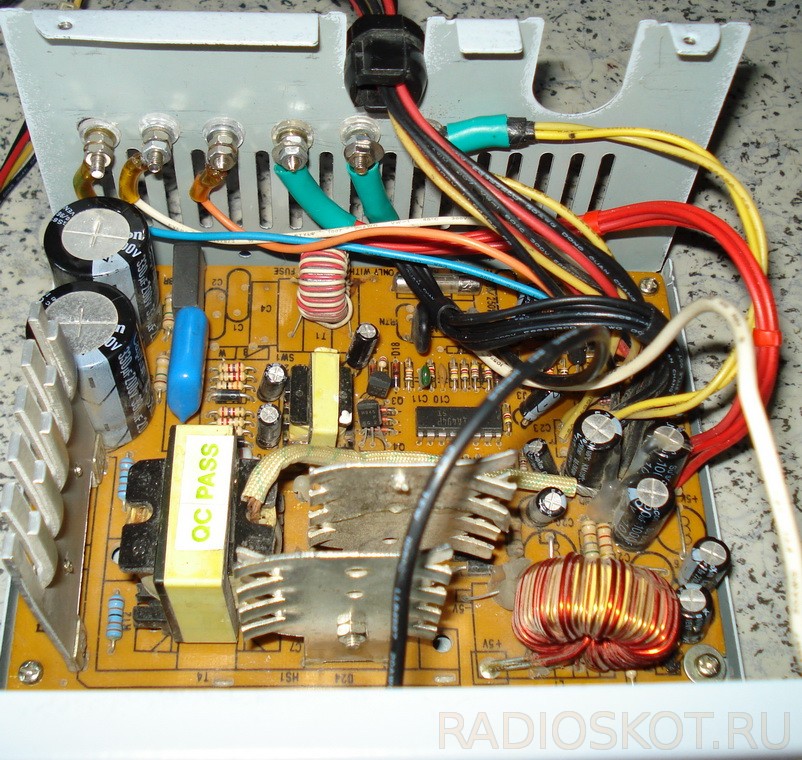

Привернул верхнюю часть корпуса на место, на одном выводном жгуте оставил разъём питания для подключения жёстких дисков c интерфейсом IDE, на другой установил разъём для дисков с интерфейсом SATA. Клеммы питания подписал самым простым и доступным образом – распечатал необходимые обозначения, наклеил сверху текста скотч, вырезал и приклеил.

Обратная сторона собранного блока питания. Кнопка включения расположилась в удобной нише, случайное включение или выключение её практически невозможно. И это не мелочь, так как при несанкционированном отключении питания от подключённого к компьютеру жесткого внешнего диска возможны неблагоприятные последствия. Пользоваться доработанным блоком питания для подключения ЖВД несравненно удобней, сказал бы даже комфортно. Плюс к этому возможность использования блока питания и для получения других самых различных постоянных напряжений.

Какое напряжение с блока питания компьютера можно получить

Вы, наверное, сами прекрасно понимаете, что системный блок ПК – это комплекс устройств позволяющих системе работать. Каждое из них требует подключения к электрической сети. Но вот для определенного оборудования оно может быть разным. Допустим, большинство вентиляторов работают от 5 Вольт при силе тока в 0.1 Ампер. Для других устройств требуются другие значения. Именно для обеспечения работы всех комплектующих имеется блок питания компьютера. Он преобразует напряжение и обеспечивает каждое изделие необходимым током. Если мы рассмотрим БП компьютера, то увидим, что в нем имеется огромное количество проводов и портов для подключения. Они имеют свои цвета, и это не просто так. На боковой или задней стенке корпуса блока питания имеется табличка, на которой указана вся необходимая информация.

Разбираемся с маркировкой

Взгляните на картинку. Там указано, что оранжевый провод (orange) имеет исходящее напряжение в +3.3V, желтый (yellow) — +12V, красный (red) — +5V и так далее. Кроме этого, есть пометка о силе тока. Черный провод в большинстве случаев является общим (минусом или «земля»). Исходя из полученной информации, можно понять, что получить нужное напряжение с блока питания, даже работающего, совсем не сложно.

Шаг 6: Ручки

Один классический элемент фонарь, расположенный ручка, отдельно от тела света.
(В отличие от фонарика, где вы просто схватите вокруг всей формы фонарик.)

Обычно, я хотел бы использовать некоторые болты и проставки, и крест-кусок дерева или металла, для сборки ручки. Однако, у меня не было материала под рукой, который, казалось, чтобы удовлетворить его — помимо провода еще подключены к плате, отложите раньше.

Эти провода были в комплекте вместе плотно, а диаметр был примерно правильно, чтобы быть удобным в руке. Я срезал пучок проводов близко к поверхности платы.

Я измерил диаметр проволочного жгута путем подачи его через индекс дрель. Если казалось, чтобы соответствовать лучшим в 1/2″ отверстие. Это означало, чем я смог просверлить 1/2″ отверстия через лист металла, а потом кормить проводов насквозь. Я просверлил два отверстия, по центру стороны в сторону. Там уже стояли два штампа знаки в металле около 3/4″ с любого конца, так что я использовал их в качестве эталона для, как далеко от края просверлить.

С отверстиями, я кормила оголенный конец провода через изнутри корпуса, и сверху, и обратно через другое отверстие. Оригинальный компьютерный разъем питания платы является слишком большой, чтобы соответствовать через отверстие, так что он действует как стоп.

На другом конце провода. Я завернул две застежки-завязки вокруг провода, чтобы связать их в месте. Тогда я сложил туда лишние провода, связали снова, и отрезать лишние провода.

Шаг 7: Сборка

С проводкой закончили и ручки сделать, все это должно быть собрано вместе.

Сейчас настало время, чтобы клей в место лампы и батареи.

Приклеил фонарь на место с клеем кремния. Он хорошо работает в широком диапазоне температур. Лампа будет нагреваться при использовании, так жарко-клей будет плохим выбором.

С другой стороны, горячий клеевой пистолет работал отлично клеить батареи в корпус. Я тоже склеил два кусочка пены ломом действовать в качестве прокладки между батареей и крышкой.

Как только клей охлаждения/осушения, установите на место крышку на корпус (см. пены обивка и провод ручки) и поставить четыре винты крышки обратно.

Чтобы перезарядить, я просто крюк небольшой зарядное устройство у меня уже было два штырька зарядки, который я отметил полярность.

Как определить, какие провода отвечают за подачу 12В

Во многих блоках питания 12В провода маркируются желтым цветом. Следовательно, скручиваем все желтые провода в один единый толстый кабель, который сможет нормально передать значительный ток по 12В линии. Несмотря на всеобщую стандартизацию, встречаются отдельные производители, которые маркируют 12В линию другими цветами. Следовательно, перед тем как скручивать все желтые провода, потрудитесь проверить мультиметром при включенном блоке с перемычкой между PC-ON и общим проводом, действительно ли каждый желтый провод является линией 12В. Если перепутать, то велика вероятность выхода блока питания из строя. Общий провод или «земля», как правило, — это любой черный провод. Черный провод – это вполне стандартное обозначение общей шины или «земли». Именно относительно черного провода необходимо проверять величину напряжения остальных проводов, то есть поставили черный щуп вольтметра на землю (черный провод), а красный щуп вольтметра – на исследуемый вывод блока питания. Равные по величине и полярности напряжения скручиваются в единую скрутку

Важно при этом не перепутать полярность, то есть нельзя скручивать воедино провода, на которых +12 и -12В, равно как -5В и +5В. Учтите, что такая досадная ошибка однозначно выведет из строя ваш блок питания

Распиновка блока питания компьютера — принцип его работы

Блок питания для настольного компьютера предназначен для конвертации переменного напряжения 220v в пониженное постоянное с номинальным значением ±12v, ±5v, +3.3v. Питание ±12v используется для работы подключаемых комплектующих устройств компьютера, как правило это система охлаждения и приводы. Все установленные на материнской плате микросхемы, получают питание по шинам ±5v, +3.3v.

Распиновка блока питания компьютера ранних годов выпуска, принципиальных отличий от современных БП не имеет. Конечно, источники питания нынешнего поколения снабжены соединителями для современных комплектующих.

Особенности

Не секрет, что современные блоки питания (БП) стали мощнее, имеют улучшенные характеристики и конечно же современный дизайн, нежели их предшественники те же 10-15 лет назад. Также, многие из вас знают (или узнают сейчас), что современные БП имеют новые коннекторы для комплектующих, ранее не используемых в персональных компьютерах (ПК). Наличие новых коннекторов связано с появлением новых (или модернизацией старых) комплектующих компьютера, улучшения их ТТХ и как следствие, потребность в дополнительном питании.

Современный БП соответствует стандартам сертификации энергоэффективности и коэффициенту полезного действия, которые применяются для распределения мощности и эффективности подачи питания на комплектующие компьютера. Благодаря «большей прожорливости» в питании тех же видеокарт, материнских плат, БП содержит дополнительные провода, контакты и коннекторы.

Коннекторы БП

В блоке питания присутствуют основные коннекторы (электрические соединители), используемые ранее в старых БП, с подачей напряжений 3,3, 5 и 12 Вольта. Каждый контакт коннектора это один Pin.

Материнская плата подключается к БП по коннектору (папа) 24 Pin (так называемой шине), который с усовершенствованием системных плат претерпел изменений. Предыдущие поколения материнских плат подключались к БП по шине в 20 Pin.

Из-за этого, чтобы поддерживать любой вид подключения к материнской плате, коннектор выполнен в виде разборной конструкции с 20 Pin основной и 4 Pin дополнительный разъем питания.

Если материнке нужно только 20 Pin, коннектор 4 Pin снимается (потяните вниз по пластмассовым рельсам) и отгибается для удобства установки 20-ти пиновой шины.

Для запитки оптических дисков и иных накопителей с интерфейсом подключения PATA (Parallel ATA) используются коннекторы molex 8981 (по названию фирмы разработчика-производителя).

Сейчас вытеснены современным интерфейсом подключения SATA (Serial ATA) для накопителей всех видов.

Центральному процессору необходимо питание от коннектора 4 или 8 Pin (может быть разборной).

Видеокарте нужно питание 6 или 8 Pin. Коннектор может быть разборным на 6+2 Pin

Некоторые современные БП могут содержать устаревший 4 Pin коннектор для флоппи дисководов, картридеров и т.д.

Также 3 и 4 Pin коннекторы используются для подключения кулеров.

Моторчики и прочая мелочь прекрасно работают от напряжений с компьютерного БП

Старенький БП отлично подойдет для запитки различных моторчиков. Ведь он обладает целым набором выходных напряжений: 3,3В, 5В, 12В, -12В.

Таким образом, легко вдохнуть жизнь в любой моторчик микро-дрели, шлифовальной или гравировочной машинки. Да много каких устройств домашней мастерской.

Что еще можно сделать с применением компьютерного БП

Еще можно сделать вентилятор или сушилку на основе вентиляторов.

В продаже или в старых компьютерах полно вентиляторов, работающих от напряжения 5 или 12 вольт. Подключив к блоку питания вентилятор или много вернтиляторов, вы можете спастись от жары. Также можно сделать установку для сушки фруктов и овощей, которые не желательно сушить в духовке. Бесконечное множество типов, форм и мощностей вентиляторов открывает в этом направлении широкие возможности.

К примеру, если вы любите паять, то не понаслышке знаете, как важно иметь вытяжку на рабочем месте. Блок питания, пара вентиляторов и кусок вентиляционной трубы легко решат эту проблему

Вообще компьютерный блок питания может служить источником питания для многих бытовых нужд. Главное не перегружать выходные цепи. Поэтому сопоставляйте токи, которые написаны на наклейке БП с токами потребления.

Более подробно о том, как и какие напряжения можно получить с компьютерного БП читайте в статье «Какие напряжения можно получить с компьютерного блока питания».

иногда случается такая проблема – достается забесплатно какая-нибудь игрушка без блока питания. или ломается тот самый блок питания который и на горбушке хрен где найдешь, если неповезет. вобщем-то, для человека с паяльником незнакомого, остается один выход – eBay.com + подождать месяц-другой. можно поддержать продукцию дядюшки Ли и купить ноунейм-универсальный питальник для ноутбуков. но и это иногда не выход

1) нет нужного разъема 2) скачет выходное напряжение 3) не хватает амперов в выходном токе (редко, но и такое возможно)

мало кто не бежит сразу в магазин а лезет на полку за старым БП от компа. а компьютерный БП – это просто праздник. он рассчитан на большие нагрузки и к нему можно будет цеплять не только одно устройство, а несколько.

вся необходимая инфа обычно написана на железном корпусе. например 300W БП может выдать такие токи:

5В – 25А – красный провод 12В – 10А – желтый провод

а это очень сильно много. например, моя заряжалка телефона дает на выходе 6,5В и 0,65А и это притом что ток стабилизирован и меняется в сотых долях вольта.

итак, сам разбор:

что следует знать про БП:

плата БП делится на высковольтную (на картинке справа) и низковольтную части (на картинке слева), разделенные перегородкой. если уронить между ними гвоздь во время работы – случится феерический спецэффект и вышибет пробки если уронить гвоздь на низковольтную часть – вся система просто уйдет в защитный режим. эти режимом командует единственная «умная» микросхема в БП (на второй картинке по счету она слева и прикрыта серым проводом)
БП конвертирует все свои ±12В, ±3В и др. из одного тока – +5В. это самый большой трансформатор на плате. если их нагрузить (лампочкой например), то обнаружится легка просадка напряжения на всех остальных напругах.
сейчас начали делать очень сильно умные БП с серым проводком (он тут тоже есть). по нему БП общается с материнской платой. и есть небольшой шанс что просто не запуститься если сигнал с платы не придет. в этом случае на него замыкаются 5В (красный провод).
наиболее частая причина поломки БП – высохшие и вздувшиеся конденсаторы. производители наконец-то додумались ставить твердотельные на материнские платы. но не на БП.
трехштекерная розетка – штука тоже несложная. черный провод – ноль, белый – фаза, центральный контакт (верхний в «пирамидке») – земля.
вентилятор – штука вобщем-то ненужная. ничто не не будет нагружать блок так, как комп. а значит и греться он будет слабо.
сейчас у меня от старого БП работает постоянно адаптер питания для фотобанка и универсальная заряжалка акков. заряжалка и жрет больше всего энергии. предельная нагрузка, которую я на нее подавал – заряд аккумулятора для шуруповерта. 12В и 8А.

Каждому наверняка знакома ситуация, когда при смене техники на более новую не знаешь, что делать со старой, уже отжившей свое, но пока вполне исправной. Если нужды в использовании старого компьютера по прямому назначению нет, то можно придумать новые назначения для его составных частей. Для этого полезно будет знать о том, что можно сделать из бесперебойника для компьютера.

Основные характеристики блока питания

Назначение компьютерного БП состоит в преобразовании сетевого напряжения переменного тока в постоянное, необходимое для узлов вычислительной машины. Рассмотрим основные параметры блоков питания этого типа:

Выходное напряжение. Их несколько и измеряются они относительно общей шины:

+3,3 В (кроме AT);
+5 В;
+5 В дежурные (кроме AT);
-5 В (в новых модификациях ATX может отсутствовать);
+12 В;
-12 В.

Общая выходная мощность. Может меняться от 200 Вт до 800 Вт и выше. Сам по себе параметр даёт только общее представление о выдаваемой мощности, поскольку блок питания создаёт несколько различных напряжений, рассчитанных каждый на свою нагрузку.

Этот блок питания для ПК имеет мощность 400 Вт

Ток или мощность на линии. Параметр указывает, какую мощность может выдать БП по той или иной шине. Некоторые производители вместо мощности указывают ток или и то и другое.

Мощность и токовая нагрузка по каждой шине этого блока питания указана прямо на корпусе

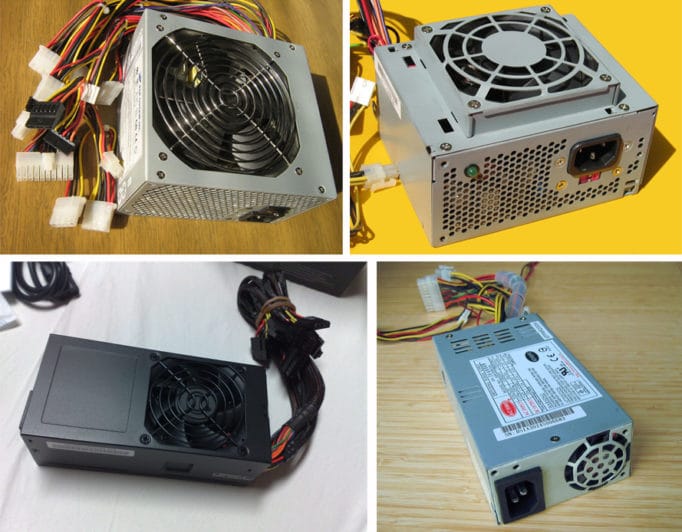

Форм-фактор. Промышленность выпускает блоки питания нескольких форм-факторов. Они зависят от габаритов системного блока, для которого они предназначены. Кроме разных габаритов, такие БП практически ничем друг от друга не отличаются и характеризуются теми же основными параметрами.

БП форм-фактора стандартный ATX, SFX, TFX и Flex-ATX (слева направо и сверху вниз)

Как изменить скорость вращения кулера

Скорость вращения вентилятора, имеющего вход ШИМ (PWM) (вариант разъема с 4 пинами), регулируется изменением скважности импульсов, поступающих на этот вход от схемы управления. Частота может выбираться исходя из режима работы платы или всего компьютера, или в зависимости от температуры в контролируемой области. Если у кулера нет входа ШИМ (2 или 3 пина в разъеме), автоматическое регулирование невозможно

Но можно выбрать режим вращения вручную, изменяя напряжение питания. Удобно для этого использовать свободный разъем Molex. На нем присутствуют:

Если у кулера нет входа ШИМ (2 или 3 пина в разъеме), автоматическое регулирование невозможно. Но можно выбрать режим вращения вручную, изменяя напряжение питания. Удобно для этого использовать свободный разъем Molex. На нем присутствуют:

два земляных провода черного цвета;
желтый провод +12 вольт;
красный провод +5 вольт.

Это позволяет получить три комбинации напряжения:

подключением вентилятора к к желтому и черному проводу блока питания можно получить напряжение 12 вольт и максимальные обороты;
при соединении с красным и черным проводами на вентиляторе будет питание 5 вольт – минимальная частота вращения;
при соединении между красным и желтым проводами получается разность потенциалов в 7 вольт (12-5=7) и промежуточная частота вращения.

Варианты подключения вентилятора к разным уровням напряжения разъема Молекс.

Если существует острая необходимость работы кулера на сверхнизких оборотах, можно попробовать взять напряжение +3,3 вольта, например, с разъема SATA, но не факт, что при таком уровне вентилятору хватит крутящего момента, чтобы ротор начал вращаться.

Что можно сделать?

Из старого бесперебойника может получиться множество устройств на скорую руку. Кроме всего прочего, среди них следует особо отметить полезные в быту:

зарядное устройство;
простой инвертор;
ИБП для газового котла;
источник 12 вольт (для магнитолы и других целей).

Зарядное устройство

Чтобы из старого бесперебойника сделать зарядное устройство, действовать нужно следующим образом:

во-первых, определяются первичный и вторичный контуры трансформатора;
на первичный подается 220 В путем врезки в цепь регулятора напряжения (подойдет реостат для лампочки);
мост примерно на 40-50 ампер подключается ко вторичной трансформаторной обмотке;
соединить клеммы и соответствующие полюса аккумулятора.

Калибровка напряжения будет осуществляться импровизированным регулятором в пределах 0-15 вольт.

Контролировать уровень заряда придется согласно индикатору или при помощи вольтметра.

Простой инвертор

Из трансформатора без аккумулятора получится рабочий инвертор для автомобиля. Процесс сборки будет происходить по следующей схеме:

разборка бесперебойника: удаление аккумулятора, откус клемм, зачистка концов;
поиск разъема для подключения к сети (при наличии разъема, его следует удалить, при отсутствии — от платы откусываются провода, концы зачищаются);
провода от аккумулятора при помощи паяльника необходимо соединить с проводами от расположенного на задней панели разъема, места пайки не изолируются;
к устройству припаивается гнездо прикуривателя с соблюдением полярности и изоляцией мест пайки;
исключается внутренний динамик устройства (отрывается плоскогубцами или снимается плата);
сборка корпуса путем добавления стандартных розеток (для некоторых ИБП они уже включены в изначальную конструкцию).

ИБП для газового котла

Компьютерный ИБП подойдет и для газового котла. Процесс преобразования стоит производить следующим образом:

удаление неисправного блока питания;
создание контактных зажимов с учетом соблюдения полярности (лучше сделать зажимы разного цвета для обозначения плюса и минуса) путем проделки 2-х отверстий, фиксации контактных зажимов и припайки к ним ранее подходящих к внутреннему блоку питания от компьютера проводов;
для недопущения преждевременной поломки устройства из-за перегрева потребуется монтаж вентиляторов с корпусом или без, подключаемых последовательно (для их запуска рекомендуется использовать светодиод, припаяв его выводы к обмотке маленького реле, причем к одному из контактов реле потребуется припаять провод от входящего “+” батареи аккумулятора, а ко второму — свободный провод красного цвета от вентилятора, другой свободный провод черного цвета припаивается к минусу батареи).

Источник 12 вольт

Вышедший из строя бесперебойник можно адаптировать и под источник 12 вольт. Делается это очень просто. Во-первых, к шнуру бесперебойника потребуется подсоединить розетку. Для этого от него первоначально отрезается один конец. После выполнения этой процедуры при помощи бесперебойника уже можно заряжать телефон. Путем дальнейших несложных преобразований, описанных выше, можно увеличить мощность самодельного устройства (см. часть про инвертор).

Таким образом, старый бесперебойник из компьютера подойдет для различных целей. Описанные устройства — лишь неполный список того, что можно сделать, обладая элементарными знаниями в физике.

Поэтому рекомендуем не спешить выкидывать старый компьютер — внутри может найтись много всего интересного! Полезным будет просмотр следующего видео на эту тему

Также обращаем особое внимание всех наших читателей на необходимость неукоснительного соблюдения техники безопасности и мер предосторожности

Модернизация блока питания

Самодельный блок питания, переделанный из старого блока питания atx, в результате будет выдавать напряжения: +5В, +12B, также 24 Вольта (если будет использоваться). Для большинства типов маломощного электрооборудования (гравер, дрель) – этого, в общем, достаточно.

Перед тем, как вскрывать корпус БП, надо ждать 3-5 минут после отключения 220 V

Внимание! Это обязательно (на конденсаторах БП находится высокое напряжение).
Отделяем сразу провода ATX-пучка. Там есть несколько полезных: во-первых, +5 Вольт SB

Он находится рядом с «желтым» (+12 V), это – 5 вольт «дежурика». Сам провод имеет «фиолетовый» цвет, а напряжение на нем есть всегда, когда блок включен в сеть.
О проводке «запуска» мы уже говорили (четвертый сверху, «салатовый»). 5 Вольт – провод «красного» цвета («оранжевые» – на 3,3 V).
С molex-ами проблем не возникнет, если сила тока в подсоединяемой «снаружи» нагрузке не превосходит 6-7 Ампер. На самом деле, это достаточно много (например, 6*12 = 72 Ватта). В конечном счете, после переделки останутся только кабели с molex (а 20/24 пиновый разъем – без жалости вместе с проводом отпаивается).
Необходимо в жгуте ATX, оставить «на нужную длину» только: «салатовый», «черный» (общий) – 4 шт., ну и «красный» и «желтый». На +5 и +12, мы повесим эквивалент нагрузки (сделанный из резисторов), на «салатовый» – выключатель питания (кнопку).

Если будет использоваться 24 Вольта – оставляем «минус 12 Вольт». Если нужна индикация, когда БП включен в сеть – нужен провод 5V SB.
Остальные проводники ATX-разъема – откусываются возле самой платы (а лучше – отпаиваются). Для произведения пайки, плату блока питания придется достать (то есть, выкрутить).
Итак, у нас останется: 7 или 11 проводков «бывшего» ATX-разъема, ну и все molex (без изменений).
