Сборка кабеля

Рассмотрим изготовление кабеля диагностики ГБО своими руками для подключения ноутбука к газовым «мозгам» на примере шнура ГБО для одной из популярных моделей мозгов  польской фирмы Stag.

Составляющие элементы

Собственно сам диагностический кабель для ГБО состоит из:

Разъема для подключения к колодки «газовых» мозгов (в нашем случае это стандартный ) 4-х пиновый влагозащищенный автомобильный разъем который можно купить в авто/радиомагазине или заказать с Aliexpress, как это сделали мы. Цена одного разъема составила около 60 центов.

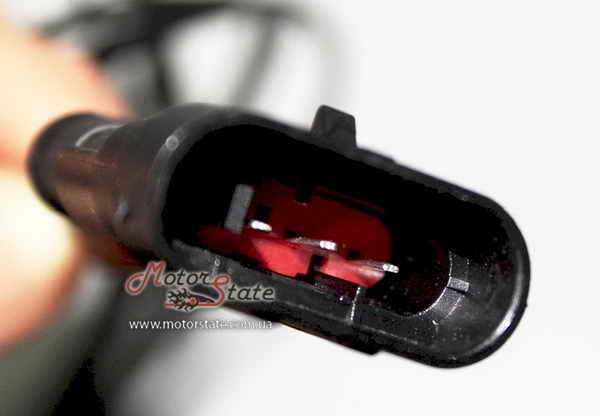

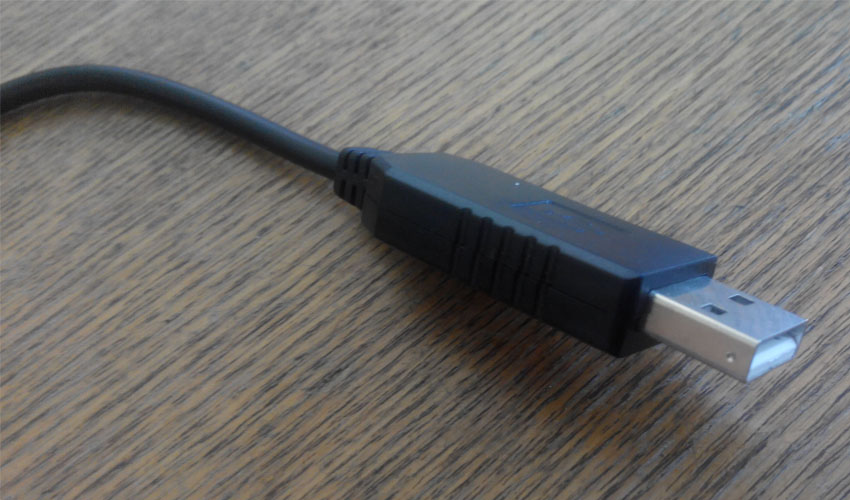

Далее нам потребуется еще разъем USB тип А для последующего подключения готового кабеля для ГБО к ноутбуку. Этот разъем тоже можно купить в радиомагазине или же заказать с Aliexpress. Нам такой разъем обошелся в 1.10$.

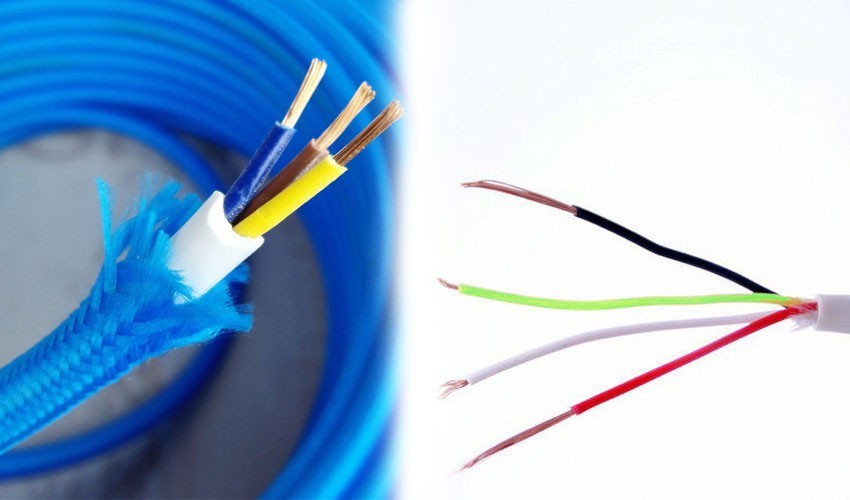

Также потребуется 3-х или 4-х жильный медный кабель длиной 3-3,5 метра. Желательно использовать многожильный провод (чтоб каждая жила кабеля была навита из нескольких) – это в дальнейшем сильно продлит срок службы готового кабеля, за счет того что жилы будут ломаться значительно меньше.

Также в радиомагазине лучше купить термоусадку  (для изоляции кабеля).

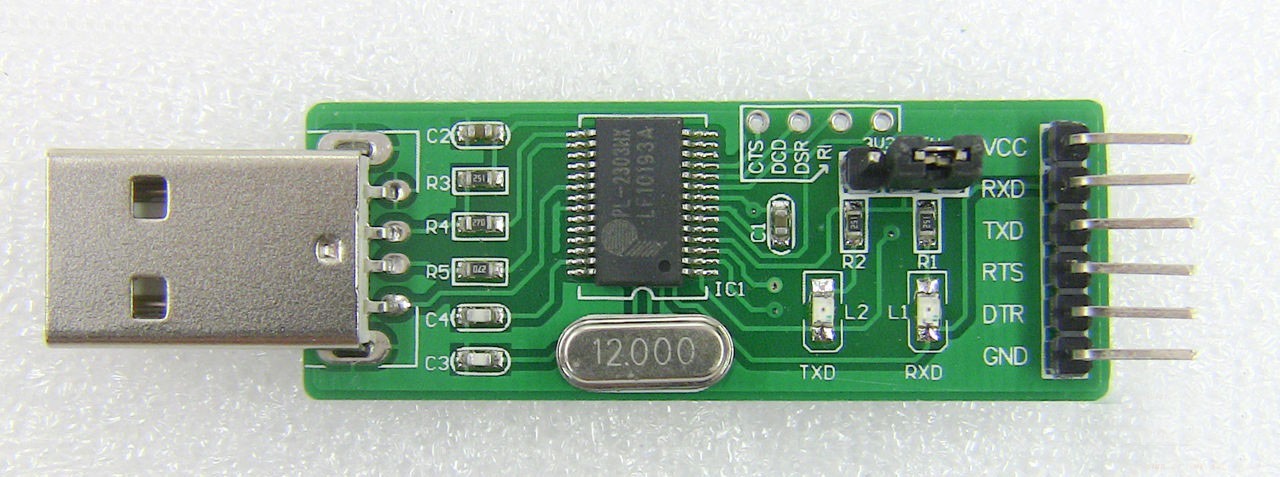

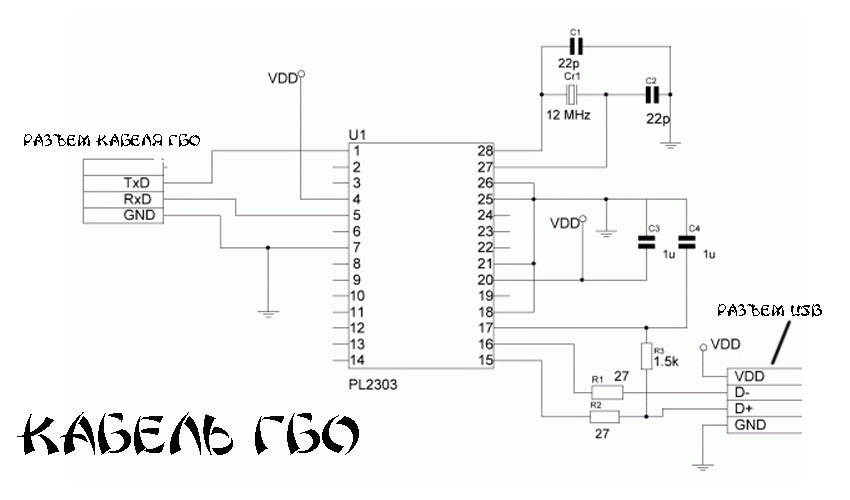

«Сердцем» нашего кабеля для согласования сигналов ноутбука и «мозгов» будет служить микросхема PL2303. Лучше всего  купить не «голую» микросхему, а готовый модуль USB to TTL (в нем будет необходимая микросхема с запаянными необходимыми доп. элементами) в том же радиомагазине или же заказываем с Aliexpress. У нас этот модуль шел вместе с USB разъемом, лучше всего выбирать именно такой вариант, он прое в сборке, да и в последствии такой кабель для ГБО будет смотреться намного эстетичнее.

Собираем кабель

Подготовив все составляющие осталось собрать их в единое целое. Делать это нужно согласно схеме, приведенной ниже.

В нашем случае все получается намного проще. Китайский производитель указал в документации к модулю описание разъема и соответствующий ему цвет провода:

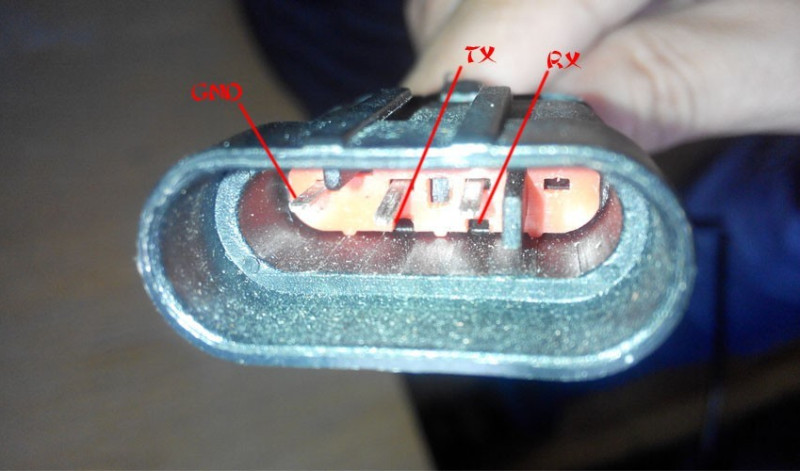

• черный кабель — GND;
• зеленый — TXD;
• белый — RXD;
• красный — VCC.

Поэтому у нас все свелось к  обжиму и подпайке проводов к 4 пиновому разъему. Мы задействовали 3 провода:

• черный кабель — GND
• зеленый — TXD
• белый  — RXD

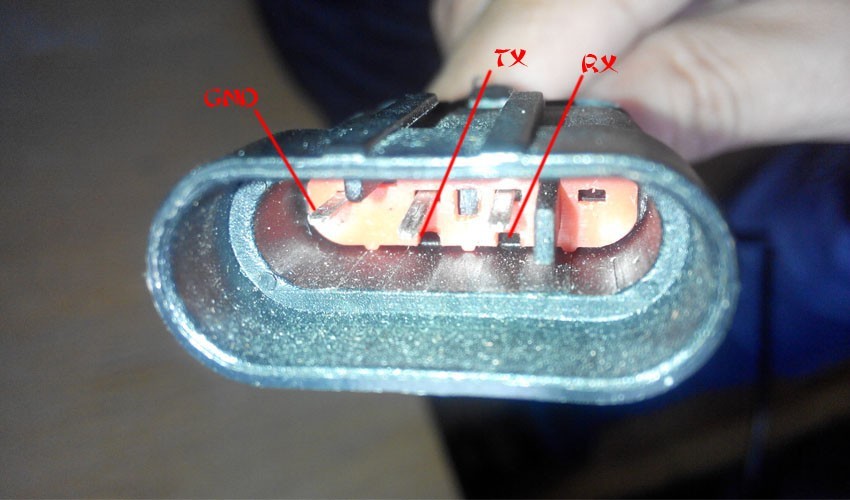

Обжали и пропаяли их в соответствии со схемой разъема для наших «мозгов». Красный провод мы не использовали.

Если шнур для настройки ГБО задумывается сделать для нескольких типов газовых «мозгов» то желательно сделать несколько переходников которые можно вставлять в 4-х пиновый разъем.

Далее подключаем соответствующие разъемы к «мозгам» и ноутбуку, запускаем программу и включаем зажигание. Как работать с программой и какую лучше всего использовать мы расскажем в следующих статьях.

Процесс регулировки

При правильной настройке, важно чтобы автомобиль находился в полностью исправном состоянии. Системы, зажигания (свечи, катушки, провода) и топливная, должны работать безотказно

Двигатель нужно прогреть до рабочей температуры (80-95˚C). Выключить все потребители (освещение, кондиционер, магнитолу), а также оставить гидроусилитель в покое. Затем подсоединить соответствующие разъёмы диагностического кабеля к колодке электронного блока управления ГБО и к компьютеру. Как правило, фишка/коннектор находится под капотом рядом с газовым ЭБУ.

Автонастройка

Войдя в интерфейс программы (рассмотрим пример программы Stag (Стаг), более детально ознакомиться с софтом возможно тут), надо установить основные данные. Для этого во вкладке «параметры» — «параметры автомобиля», выставляем нужные значения:

Колич. цилиндров (тут всё ясно).
Количество цил. на катушку (зависит от типа системы зажигания авто). Правильность выставленных значений можно проверить, сравнив показания из правой колонки программы. Холостые обороты (ХХ) двигателя должны максимально совпадать с показаниями тахометра на панели приборов авто.
Если обороты ДВС снимаются с датчика распредвала, устанавливаем соответствующую галочку, но здесь нужно знать количество импульсов выдаваемых за один оборот вала (в большинстве случаев это 1 импульс).
«Сигнал оборотов» можно оставить 2,5 V.
При плавающих оборотах мотора, нужно поставить галочку «фильтр сигнала RPM».
Выбираем тип двигателя стандарт/турбо.
Если не известен тип лямбда-зонда, лучше оставить заводские настройки программы и пропустить этот пункт

А вот бензиновый впрыск важно знать — фазированный или попарный (чаще всего это фазир.).

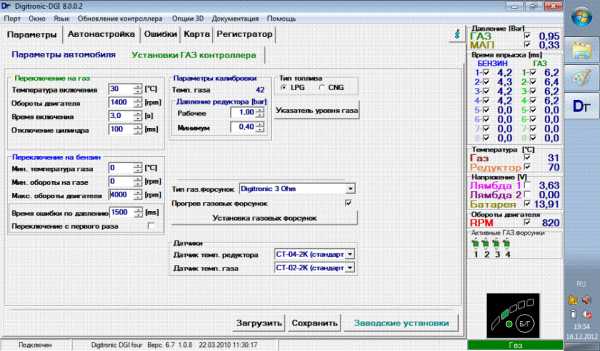

Далее переходим во вкладку «установки газового контроллера»:

1. Температуру включения (перехода на газ) ставим в диапазоне от 30-35˚C (если редуктор-испаритель изношен или зимнее время года, можно установить 40-45 градусов).
2. Обороты двигателя, при которых машина перейдёт на газовое топливо можно поставить в интервале 500-650 об/мин.
3. Время включения – это время задержки запуска ГБО при пуске прогретого мотора. Ставим 3-60 секунд, не очень важный параметр, нужен для стабилизации работы бенз. форсунок.
4. Отключение цилиндра оставляем как есть. Параметр нужен для более незаметного перехода на газ, настраивается индивидуально.
5. В регионах с жарким климатом, допускается «тёплый старт». При иных условиях лучше пропустить этот пункт.
6. Минимальную температуру газа оставляем, так как есть. При снижении фактической ˚t газа ниже этого параметра, система перейдёт на бензин.
7. Минимальные обороты на газе ставим 300-400 об/мин. В случае снижения этого значения ДВС перейдёт на бензин.

1. Макс. нагрузку на газе оставляем 100%.
2. Время ошибки по давлению можно оставить 300 мс.
3. Тип топлива LPG – пропан-бутан или CNG – метан.
4. Рабочее давление редуктора настраивается в ходе автокалибровки (до 1.4), а минимальное выставляем 0,5-0,6 бар (при его уменьшении система включит бензин).
5. Тип форсунок ставим в соответствии с установленными.
6. Прогрев форс. можно включить, это приведёт к активации инжекторов после длительной стоянки.
7. «Экстра-впрыски» оставляем как есть.
8. Маркировку датчиков температуры редуктора и газа, также нужно знать при установке. Температура редуктора должна примерно совпадать с темпер. ДВС на штатном указателе.
9. Указатель уровня газа устанавливаем согласно маркировке.

Во вкладке «дополнительные настройки» указаны параметры для более продвинутой/тонкой настройки. Здесь следует только разрешить аварийные запуски на газе и их количество.

После чего переходим в опцию «автонастройка». Активируем кнопку «старт».

Программа начнёт автоматическую калибровку, которая длиться 1-3 минуты. По завершении входим во вкладку «карта». Оранжевая линия должна находиться в интервале 1-1.4 коэффициента.

Если линия находится выше этого порога, значит неправильно подобраны дюзы форсунок, их пропускная способность занижена. В таком случае надо рассверливать жиклёры, либо подбирать другие. Ну а если кривая ниже данного диапазона, это указывает на то, что отверстия дюз слишком большие. Тут следует выбирать другие жиклеры/форсунки или запаивать имеющиеся и регулировать (сверлить) их под нужный размер.

Замена фильтров

Этот этап обслуживания газового оборудования автомобиля можно проводить самостоятельно, поэтому многие автомобилисты интересуются подробностями этого процесса.

В первую очередь необходимо соблюдать технику безопасности. Все работы должны проводиться только на открытом воздухе, ремонтировать ГБО в закрытом помещении строго запрещено. Этот момент также поможет определить квалификацию мастера. Ни один специалист не станет ремонтировать ГБО в закрытом помещении.

Также очень важно, чтобы в пределах 50 метров от автомобиля не было источников открытого огня. Не стоит даже курить поблизости от авто, на котором проводится ТО. Необходимо проследить также, чтобы никто рядом тоже не пытался курить

Даже при соблюдении этих требований нужно иметь под рукой огнетушитель

Необходимо проследить также, чтобы никто рядом тоже не пытался курить. Даже при соблюдении этих требований нужно иметь под рукой огнетушитель.

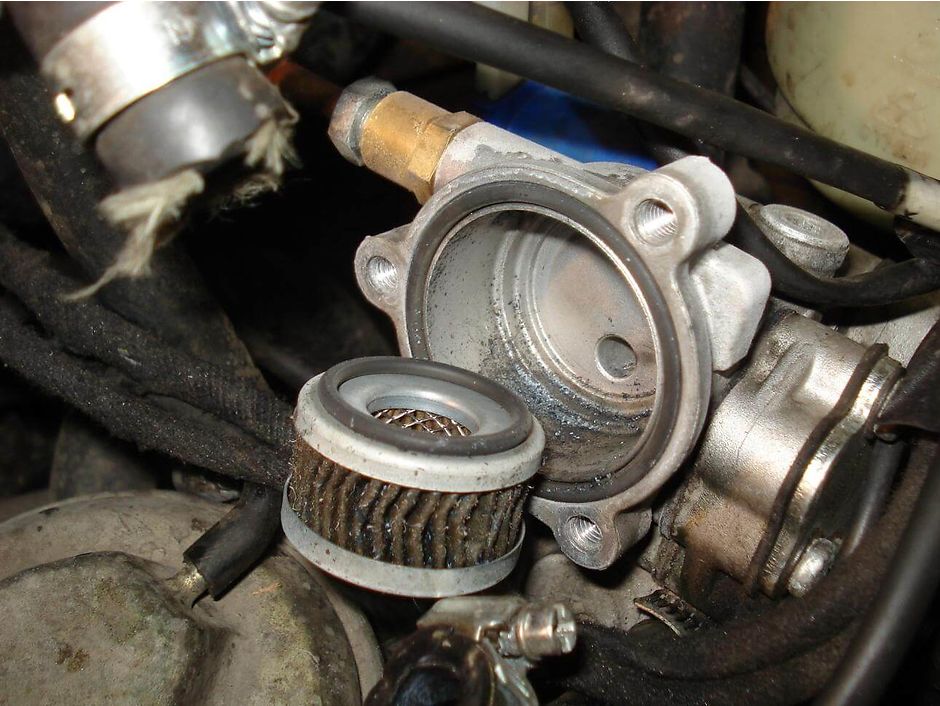

Заменить самостоятельно можно фильтр жидкой фазы в редукторе или клапане.

Почти на всех ГБО эта замена проводится по одной схеме:

• при помощи штуцера нужно перекрыть подачу газа;
• далее необходимо завести мотор, чтобы вышли остатки газа;
• заглушить машину;
• на крышке фильтра необходимо аккуратно ослабить 3 болта;
• после того, как вышли остатки газа, необходимо аккуратно снять крышку;
• старый фильтр удаляется;
• посадочное место тщательно очищается;
• устанавливается новый фильтр;
• все элементы собираются в обратном порядке.

Также самостоятельно можно провести замену фильтра паровой фазы. Чаще всего она расположена в газовой магистрали, между редуктором и рампой форсунок. Обычно он крепится при помощи хомутов. Замена не вызывает никаких трудностей. Главное – вовремя заменить хомут, если старый износился.

Дальнейшее обслуживание газового оборудования проводится при помощи специального адаптера. Он нужен, чтобы ГБО можно было подключить к компьютерному оборудованию для диагностики. Такое оборудование не найдешь в обычном гараже, поэтому необходимо ехать на сервис.

Регулировка

Необходимые инструменты

ГБО на авто можно установить самому или обратиться в сервисный центр. В любом случае, чтобы работу провести качественно, понадобится заранее позаботиться о нужном инструменте и оснащении. Так, необходимы:

• комплект газобаллонного оборудования четвертого поколения;
• газовые шланги с хомутами, длина которых составляет 0,6-0,8 м, а диаметр – 4-5 мм и 12 мм для 0,5-1 м (для двигателя с 4 цилиндрами);
• газовые трубки длиной 40-70 см и диаметром 6 мм;
• шланг системы охлаждения с двумя металлическими тройниками соответствующие размеру входа/выхода на редукторе;
• газовая трубка из термопластика. Подойдет также изделие из меди и алюминия;
• автомобильные инструменты;
• дрель;
• плоскогубцы;
• шуруповерт;
• сверла по металлу диаметром 4,8 мм, коронка 3 см;
• метчик резьбы — 6 мм;
• изолента, стройфен, термоусадочная трубка;
• паяльник и все необходимое для пайки проводов;
• мультиметр;
• хомуты из металла иди скобы с саморезами – понадобятся для крепления магистралей под дном ТС;
• автоэмаль или средство для антикоррозийной обработки;
• болты, гайки;
• прокладка впускного коллектора ДВС

Внимание!

Длина все трубок, шланг и диаметр хомутов определяется с учетом модели автомашины.

Работы удобно проводить в смотровой яме или на эстакаде. Инструкция по установке евро оборудования поможет не допустить ошибок. Но без инструмента это сделать вряд ли удастся.

Регулировка давления газа на форсунках

Давление газа на форсунках — это ключевой фактор, влияющий на правильную работу газового оборудования. Оно должно быть настроено так, чтобы газ подавался в двигатель стабильно и равномерно. Но как правильно настроить давление газа на форсунках?

Первым шагом является диагностика газовой системы. Определите, какое давление газа подаётся сегодня и соответствует ли оно рекомендованным значениям. Если нет, то переходите к регулировке.

В большинстве случаев можно настроить давление газа на форсунках, используя регулирующий клапан. Он находится на трубке газового патрубка, и его можно подкручивать, чтобы увеличить или уменьшить давление газа.

Прежде чем перейти к регулировке клапана, остановите двигатель, выключите газовый баллон и подождите несколько минут, чтобы давление в системе выровнялось. Затем, используя датчик манометра, определите текущее давление газа и сравните его с рекомендованными значениями. Если давление недостаточно, необходимо подкрутить клапан, чтобы увеличить давление.

Важно помнить, что изменять давление газа на форсунках должен только специалист, который знаком с принципами работы газового оборудования. Неправильно настроенный газ может привести к аварии и повреждению двигателя, поэтому лучше всего доверить эту работу профессионалам

Автоматическая настройка оборудования

В этом случае необходимо нажать клавишу принудительной работы двигателя на бензине, вследствие чего красная лампочка должна погаснуть.

Чтобы выполнить настройку газового оборудования, следует прогреть двигатель на бензине. После того как произойдет запуск двигателя, можно сравнить показатели бортового компьютера с данными, показанными на экране ноутбука, тем самым проверить совместимость программы с блоком управления. При достижении в двигателе рабочей температуры приступаем к автокалибровке газового оборудования

. Осуществляется это путем нажатия надписи «Автонастройка» на экране ноутбука. После включения автоматической калибровки электронный блок управления проверяет основные параметры двигателя. Если они соответствуют необходимым параметрам, происходит подключение одной из газовых форсунок.

При первичном подключении блок управления подает минимальное количество топлива, и это приводит к вибрации двигателя, так как блок управления еще не успел подстроиться. Дальше блок управления обрабатывает информацию, поступившую со штатного блока, и корректирует подачу газа, соответствующую кпд бензина. Если дозировка правильная, работа двигателя придет в норму. В дальнейшем при калибровке остальных форсунок можно определить, правильно ли подключено газовое оборудование.

При подключении второй форсунки к работе двигателя, вибрация не появится. Работы одной бензиновой и двух газовых форсунок

вполне достаточно для нормального функционирования двигателя.

Если же вибрация сохранилась после того, как произведена настройка второй форсунки – это является сигналом о неправильной подаче газа. Такое нарушение может быть вызвано негерметичной посадкой штуцера или неодинаковой длиной патрубков, идущих от рампы к штуцеру. Установленное на ноутбук программное обеспечение точно укажет, в каком из цилиндров происходит нарушение работы. Необходимо найти и устранить проблему, после чего повторно запустить автокалибровку.

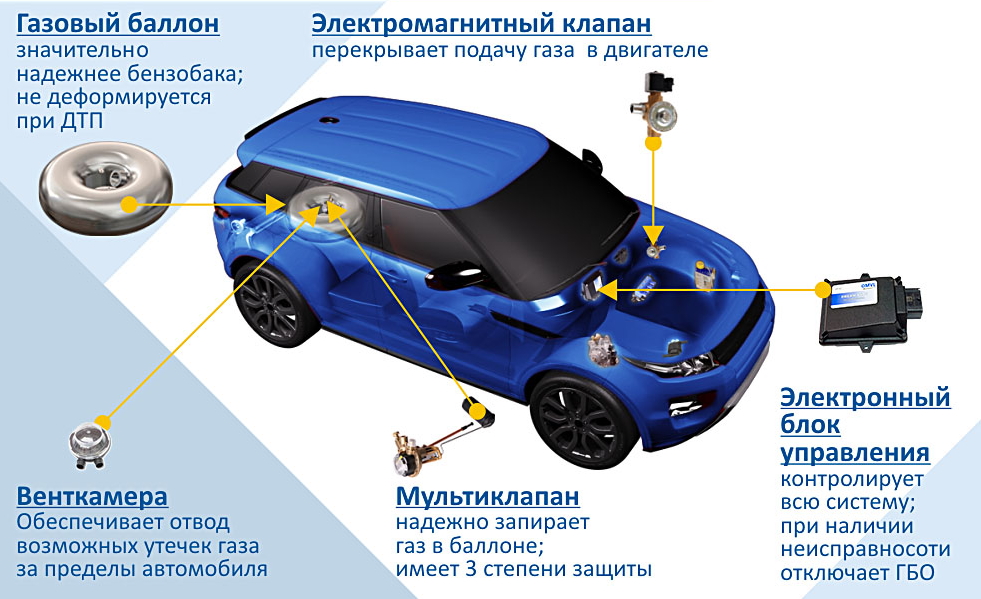

Установка баллона, заправочного устройства, магистралей

Начнем с простого – установки общих для всех ГБО элементов. Для начала с баллона. Место установки его зависит от конструктивных особенностей авто.

Если авто имеет кузов седан, и имеется багажник значительного объема, то целесообразней использовать цилиндрический баллон. Вместительность его больше, крепиться он обычно к задней стенке багажника.

Эли же авто – хэтчбек, то багажного отделения у него немного, поэтому целесообразней устанавливать тороидальный баллон на место, отведенное под запаску, если таковое, конечно, имеется.

Баллон нужно надежно закрепить. Для этого используются ленты с крепежными элементами на концах. Желательно чтобы эти ленты имели прорезиненую поверхность.

Чтобы правильно произвести крепеж баллона, нужно выполнить замеры, в каких местах потребуется проделать отверстия в кузове.

А также нужно будет отметить места, где будет выходить от баллона магистраль высокого давления. После чего нужно будет в кузове проделать отверстия в отмеченных местах.

После этого обязательно отверстия нужно будет обработать антикоррозийной обработкой.

Чтобы в дальнейшем исключить повреждение магистрали от острой кромки отверстия, в него можно вставить отрезки пластиковой трубы, через которые потом и пропускать магистраль.

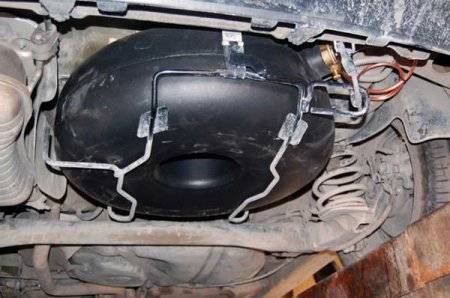

Тороидальный баллон хоть и садится в посадочное место запасного колеса, но его тоже нужно закреплять, чтобы исключить его перемещение.

Закрепление тоже делается лентами с предварительной подготовкой места вывода магистралей.

В обоих случаях установки баллона следует их устанавливать так, чтобы мультиклапан, установленный на него, находился в верхней части баллона, а также был несложным доступ к крану перекрытия подачи газа.

Далее нужно установить заправочное устройство

Выбор его установки обширный, важно только учитывать, чтобы это место не должно было сильно загрязняться в процессе эксплуатации авто

Устройство можно установить на заднее крыло, в тело бампера, или под бампер.

Главное проследить, чтобы магистраль от устройства к баллону была проложена там, где она не будет мешать и будет отсутствовать возможность ее повредить.

Перейдем к магистралям.

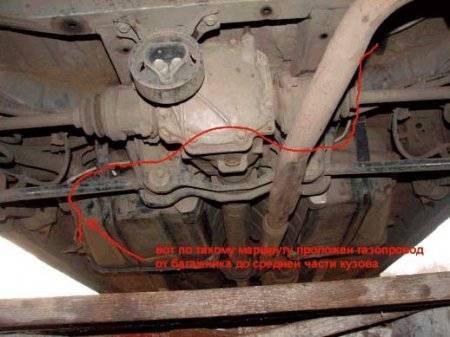

Магистраль представляет собой латунные трубки, которые должны пролегать под автомобилем и идти в подкапотное пространство.

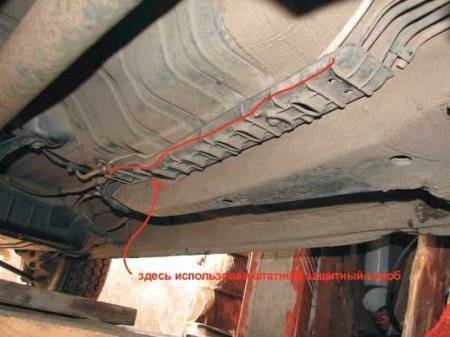

Чтобы исключить повреждение магистралей их лучше прикрепить к бензиновым трубопроводам, ведь они устанавливаются там, где исключена возможность их пробоя.

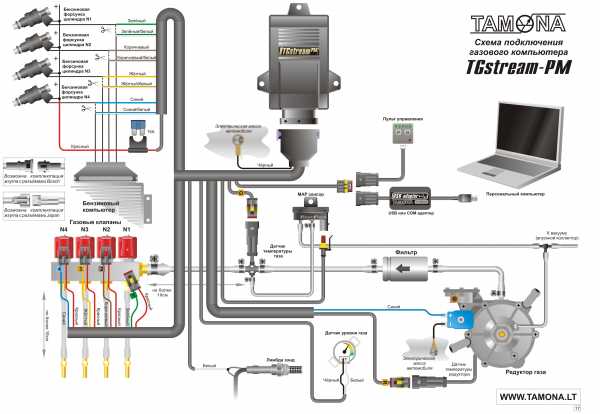

Тамона настройка гбо 4 поколения своими руками

Много раз говорилось, писалось и самое главное есть во всех инструкциях к автомобильному газовому оборудованию — при правильно настроенном ГБО 4 поколения время бензинового впрыска остается одинаковым при работе на бензине и газе. Человеческий фактор никто не исключает.

Но если вы горите желанием знать больше, пройдите обучение у официальных дилеров вам понравится.

Впервые подобный принцип работы запатентовал С. Отключил мне датчики и я просто так ездил, переключая кнопкой с салона. Подключаем шнурок, запускаем программу настройки блока самостоятельно так сказать своими силами:

Инструкция описания и установки по шагам.. И небольшая разница в дополнительных опциях. Эта статья поможет принять решение при выборе форсунок газа.

Попытался вытащить рампу — не получилось: Настроим — расскажем — покажем — Киев с 10 до Процедура вкратце состоит из двух этапов, повторение которых повышает точность и уберегает от неисправностей движок и карбюратор.

Впервые подобный принцип работы запатентовал С. Если Вам приходится использовать этот вариант, то проще воспользоваться старыми версиями программ, где есть грубая настройка ГБО по нагрузке. Винт настраивается до выключения подсоса, в результате двигатель стабильно функционирует, не пытаясь заглохнуть. Оба способа подходят для авто, имеющих карбюратор. Двигатель 8 клапанов, 1.

Так как алгоритм для всех един, и не важно, что сами программы не похожи друг на друга. Настройка может длиться от 40 сек до 5 минут. В течении двух визитов ничего не сделали

В течении двух визитов ничего не сделали.

Возможно вы что то упустили при настройке или бывают исключения что машина в самом деле не настраивается. Добрый день уважаемые господа!

При полностью исправной работе двигателя и всех систем машина обязательно поедет без особых проблем после автонастройки. Изначально не нравилась работа гбо: Фото отчет, основы и основные подсказки по настройке.

В противном случае обратитесь к специалисту за помощью. Главная ПОМОЩНИК Цены Программы НАВИГАТОР. Итальянский производитель ГБО Tomasetto — один из крупнейших и авторитетнейших в своей области уже 30 лет.

Настройка сильно разнится в зависимости от типа редуктора и принадлежности к определенному поколению, но можно свести все к двум основным вариантам в случае производителя Томасетто:. Оба способа подходят для авто, имеющих карбюратор. Настроим — расскажем — покажем — Киев с 10 до Настраивать при помощи диагностического сканера по топливной коррекции.

Сделать так, чтобы время впрыска не менялось — это и есть задача настройщика ГБО. В принципе с этого всегда нужно начинать. Тут я вам покажу как я это делаю.

Пошаговая инструкция по снятию ГБО с автомобиля

Несложно разобраться, как снять газовое оборудование с авто, но все же рекомендуется довериться в подобном деле специалистам. Работа по демонтажу включает несколько основных этапов:

1. «Избавление» от основного оборудование.
2. Отключение систем управления в салоне.
3. Установка заглушки на проводящей магистрали в случае частичного отключения.

С легкового авто

Легче всего разобраться, как снять ГБО с автомобиля своими руками, если установлена система старого образца. Демонтаж же современной модели последнего поколения все-таки стоит доверить специалисту. Последовательность отключения описана далее.

1. Всю систему полностью освобождают от газа. Если использовалась модель старого образца, рекомендуется снять баллон и завести машину, так полностью выработается остаток газа в системе.
2. Система полностью обесточивается.
3. Отсоединяются трубки, проводящие газ.
4. Снимается газовый баллон. При снятии баллона должны быть перекрыты все вентили. Чтобы ничего не мешало при последующей эксплуатации, удаляется и система крепления баллона.
5. Извлекаются элементы электроники и выходящие в салоне на панели управления датчики и включатели, форсунки.
6. Освободившиеся отверстия герметично упаковываются заглушками.
7. Патрубки системы охлаждения меняются на новые.
8. Заглушка ставится на горловину.
9. В местах крепления деталей при длительном использовании чаще всего проявляется коррозия или ржавчина. Такие участки следует обработать антикоррозийным и покрыть защитным средством.

Системы 2 поколения в дополнение требуют извлечения газового клапана, а системы 4 поколения – отключения системы электронного блока управления. Все перечисленные работы выполняются в авто, установленном на яме или подвешенном на подъемнике.

С «Газели»

Демонтаж газового оборудования с «газели» осуществляется по тому же принципу, как описано выше. Количество производимых действий зависит от поколения оборудования. После снятия ГБО в «газели» требуется установить соединители труб (диаметр 18 мм).

Установка кнопки ГБО 2-3 поколения ГАЗ-Бензин на инжектор

Газобаллонное оборудование второго и третьего поколения, а также все более поздние модели устанавливаются на автомобили с инжекторными двигателями, хотя второе еще подходит для карбюраторных авто.

Разница между ГБО 2-го и 3-го поколения на самом деле несущественна. Если во втором поколении подача газа осуществляется путем внедрения газового оборудования в штатную систему питания, то у более новых версий газ подается непосредственно во впускной коллектор.

Что касается кнопки переключения с одного типа топлива на другое, то в ней существенных отличий нет. Для переключения различных режимов работы топливной системы во всех системах используется классический трехпозиционный переключатель, которые если и отличаются друг от друга, то только внешне.

Автоматическая настройка оборудования

В этом случае необходимо нажать клавишу принудительной работы двигателя на бензине, вследствие чего красная лампочка должна погаснуть.

Чтобы выполнить настройку газового оборудования, следует прогреть двигатель на бензине. После того как произойдет запуск двигателя, можно сравнить показатели бортового компьютера с данными, показанными на экране ноутбука, тем самым проверить совместимость программы с блоком управления. При достижении в двигателе рабочей температуры приступаем к автокалибровке газового оборудования. Осуществляется это путем нажатия надписи «Автонастройка» на экране ноутбука. После включения автоматической калибровки электронный блок управления проверяет основные параметры двигателя. Если они соответствуют необходимым параметрам, происходит подключение одной из газовых форсунок.

При первичном подключении блок управления подает минимальное количество топлива, и это приводит к вибрации двигателя, так как блок управления еще не успел подстроиться. Дальше блок управления обрабатывает информацию, поступившую со штатного блока, и корректирует подачу газа, соответствующую кпд бензина. Если дозировка правильная, работа двигателя придет в норму. В дальнейшем при калибровке остальных форсунок можно определить, правильно ли подключено газовое оборудование.

При подключении второй форсунки к работе двигателя, вибрация не появится. Работы одной бензиновой и двух газовых форсунок вполне достаточно для нормального функционирования двигателя.

Если же вибрация сохранилась после того, как произведена настройка второй форсунки – это является сигналом о неправильной подаче газа. Такое нарушение может быть вызвано негерметичной посадкой штуцера или неодинаковой длиной патрубков, идущих от рампы к штуцеру. Установленное на ноутбук программное обеспечение точно укажет, в каком из цилиндров происходит нарушение работы. Необходимо найти и устранить проблему, после чего повторно запустить автокалибровку.

Как вам статья?

Мне нравитсяНе нравится1

Как откалибровать вакуумный редуктор

Если установленное газобаллонное оборудование с вакуумным редуктором-испарителем, то нужно определить – какого типа элемент. Есть 2 вида – с совмещенным регулятором (холостой ход и «чувствительность») и раздельным. В случае последнего типа конструкции, его калибровка совпадает с отладкой, требуемой электронному элементу. В варианте объединенного регулятора, его калибруют так:

• запускают мотор и подсосом выставляют 1700-2000 об./мин.;
• постепенно снижают подсос и крутят регулятор холостого хода, находя пиковое значение вращений мотора;
• повторяют манипуляцию, до того, как подсос не окажется в стартовой позиции, а мотор станет стабильно функционировать вхолостую;
• регулятором холостого хода устанавливают пиковое значение – 1000-1100 об./мин.;
• затягивают винт холостого хода, понижая вращающий момент до того, как он не будет меньше номинала;
• откручивают регулятор холостого хода и выставляют 950-1000 об./мин.

По завершении такой настройки проводят проверку. Рекомендуют замерить показатели выхлопа, которые в норме по параметру углекислого газа должны соответствовать 0,35%-0,45%. Такой способ – один из лучших в случае установления правильности собственноручной калибровки газобаллонного оборудования. Аналогично проводят и определение верности настройки в случае профессиональной регулировки редуктора-испарителя. Если в автомобиле установлен эмулятор лямбда зонда, то на нем можно посмотреть показатель сгорания смеси, который и будет отображать правильность настроек.

Правильная настройка ГБО Lovato в Easy Fast

Как настроить ГБО Ловато 4-го поколения?

Решился я на установку газового оборудования на свой авто, обратился в специализированную конторку. Мне поставили оборудование Ловато, но правильно настроить так и не смогли. Город у меня не большой и другие фирмы, которые я смог найти, не занимались установкой и обслуживанием Lovato.

Основные проблемы:

• машина почти не «тянула» на газу
• гигантский расход газа
• вместе с газом одновременно расходовался бензин
• после установки ГБО машина заводилась на бензине со взрывами в выхлопной системе

После многих попыток, я понял, что настроить мне газ так не смогут и придется во всем разобраться самому. Безысходность — двигатель прогресса, пришлось искать варианты. Немного погуглив, я нашел огромное количество мануалов, но все они так или иначе были не полными и не раскрывали сути настройки. Во многом пришлось разбираться самому.

Точная настройка(Online-настройка)

После удачного завершения самонастройки можно переходить к точному конфигурированию топливной карты.

Коррекция топлива:

Установите ODB адаптер в диагностическую колодку автомобиля, подключитесь к нему через Bluetooth с вашего телефона, используя Torque(или аналогичную программу). Выведите на дисплей информацию в виде графика о долгосрочной и краткосрочной коррекции. Суть этих параметров заключается в корректировке топлива. Если возникает какая-то ситуация, когда в двигатель подается слишком бедная или слишком богатая смесь, то время открытия форсунок компенсируется этим коэффициентом. Например забитые форсунки, обеднят смесь и коэффициент коррекции вырастет. Как правило этот параметр не может выходить за пределы ± 25%. Если проблема смеси наблюдается слишком долго, краткосрочная коррекция заносится в долгосрочную.

Во время настройки ГБО нам будет необходимо сверяться с коэффициентами коррекции топлива на бензине и газе и «прижимать» газовую корректировку к бензиновой на разных режимах работы.

Алгоритм настройки:

Настройку лучше всего производить вдвоем. Водитель и настройщик. Выбирается более-менее ровный участок дороги, на котором продолжительное время можно поддерживать одинаковые обороты двигателя.

Каждая из ячеек в топливной карте соответствует времени открытия форсунки за 20 мс. Каждая форсунка 8-ибитная, а значит имеет 256 временных уровней. 0-минимальное значение, означает, что форсунка закрыта, 255 максимальное значение, означает, что форсунка открыта полное время.

Имеет смысл производить настройку только на рабочих режимах, скажем если вы не «крутите» двигатель более 4500, то нет смысла настраивать карту выше. Настройка осуществляется поэтапно, на каждом этапе увеличиваются обороты двигателя на 500 об/мин. Автомобиль движется продолжительное время на настраиваемых оборотах.

Приступаем к настройке:

В программе Lovato Easy Fast перейдите в раздел «Конфигурация» во вкладку «Карта».

1. Включается подача бензина(кнопкой в программе)
2. Водитель устанавливает постоянные обороты двигателя и точно держит их во время настройки.
3. На этих оборотах через ODB считываются коэффициенты коррекции.
4. Включается газ(кнопкой в программе)
5. Снова считываются коэффициенты коррекции.
6. Настраивается ячейка под точкой на топливной карте. Если коэффициент коррекции слишком большой, значение ячейки уменьшается, если маленький увеличивается. Рекомендую выделять весь столбик и изменять его разом на несколько единиц. (После выделения нажимается клавиша Enter).

   ГБО lovato карта топливной коррекции

7. Процесс настройки повторяется на разных оборотах и разных нагрузках(например, движение в гору).

После настройки карта осматривается на наличие резких перепадов в режимах. Хорошо настроенная карта плавная, т.е. соседние ячейки не сильно отличаются по значению. Если есть неравномерные выпады, рекомендую «выпрямить» область вокруг них вручную.

Если все настроено правильно, вы получите минимальный расход газа и максимальную тягу.

Учимся делать универсальный кабель своими руками

При желании и наличии некоторых навыков в электронном деле любой автомобилист в силах сделать универсальный кабель для ГБО своими руками. В типовом варианте для достижения этой цели понадобятся:

• телефонные кабели формата «DCA-510», «DKU-5» или «CA 42-45» на чипах «PL-2303» или «MAX232»;
• паяльник;
• изолента;
• 3-жильный провод;
• фишка для подключения сделанного девайса в стандартный разъём блока управления ГБО.

Непосредственно процедура создания кабеля проходит в следующем порядке:

Во-первых, нужно найти распиновку используемого вами кабеля, коих в Интернете полно

Например, у шнура с чипом «PL-2303» она такова;

Затем важно найти нужные нам «ноги» для пайки. В случае с блоком управления ГБО они соответствуют названиям «TXD», «RXD» и «GND»;
После этого осуществляется «прозвон» чипа и, в частности, необходимых «ног», а потом – пайка этих самых «ног» с 3-жильным проводом;. Когда чип подготовлен, остаётся лишь подключить к нему переходник для вставки в разъём блока управления;
На этом универсальный кабель ГБО готов.

Когда чип подготовлен, остаётся лишь подключить к нему переходник для вставки в разъём блока управления;
На этом универсальный кабель ГБО готов.

Подготовив девайс, его можно использовать по прямому назначению. Для общей информации давайте рассмотрим и порядок его использования, который заключается в исполнении следующего алгоритма:

1. Подготовьте ноутбук;
2. Скачайте и установите на него диагностическую программу конкретно для вашего типа ГБО;
3. Соедините блок управления оборудования подготовленным кабелем с ноутбуком;
4. Запустите диагностическую программу;
5. Проведите необходимую настройку или диагностику ГБО, после чего разъедините созданную сеть.

Как видите, особых сложностей в использовании и создании кабеля для газового оборудования не имеется. Особенно просто будет тем автомобилистам, которые в процессе диагностики или настройки ГБО будут пользоваться представленным сегодня материалом. Надеемся, статья была для вас полезна. Удачи в ремонте и на дорогах!

Регулировка впрыска топлива

Регулировка впрыска — это вторая важнейшая фаза в настройке ГБО 4 поколения своими руками.

Для начала разогреваем автомобиль до рабочей температуры редуктора. Переключаемся на бензин и в течение пяти минут наблюдаем за показателями впрыска бензиновых форсунок. Снова включаем газ, но продолжаем наблюдать за бензиновыми показателями. Если число увеличилось, это означает бедную смесь, если уменьшилось — обогащённую.

Изменить это состояние можно с помощью корректировки оранжевой линии графика: если смесь бедная — поднимаем линию на два щелчка, если смесь чрезмерно обогащается — опускаем.

Настройка газобаллонного оборудования на авто закончена. Если система ГБО работает без перебоев: переключение между форсунками происходит вовремя и плавно, двигатель не троит, имеет хорошую динамику — это значит, что настройки были проведены верно. После некоторого времени эксплуатации можно повторно провести диагностику.
