Подбор блока питания

BURO BUM-1130M90

BURO BUM-1130M90 с выходной мощностью 90 Вт обеспечивает высокую эффективность зарядки. Благодаря наличию в комплекте 11 сменных переходников он является универсальным решением для зарядки самых разных производителей. На боковой стороне BURO BUM-1130M90 дополнительно предусмотрен порт USB, который предоставляет возможность подзарядки смартфона и планшета. Особенностью данного адаптера является переключение выходной мощности при помощи регулятора на корпусе. Также отмечается наличие кабеля.

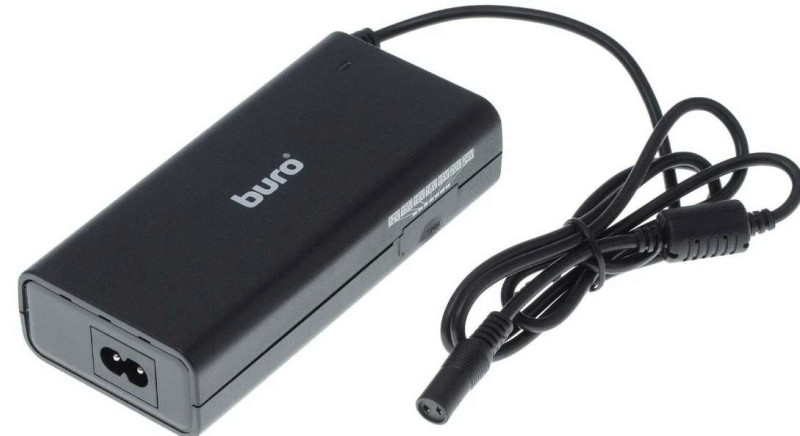

Блок питания Buro BUM-1130M90 ручной 90W

Достоинства:

• много штекеров переходников
• есть переключатель напряжения
• есть usb-выход
• имеется индикатор работы

Недостатки:

не найдено

Виновник — блок питания

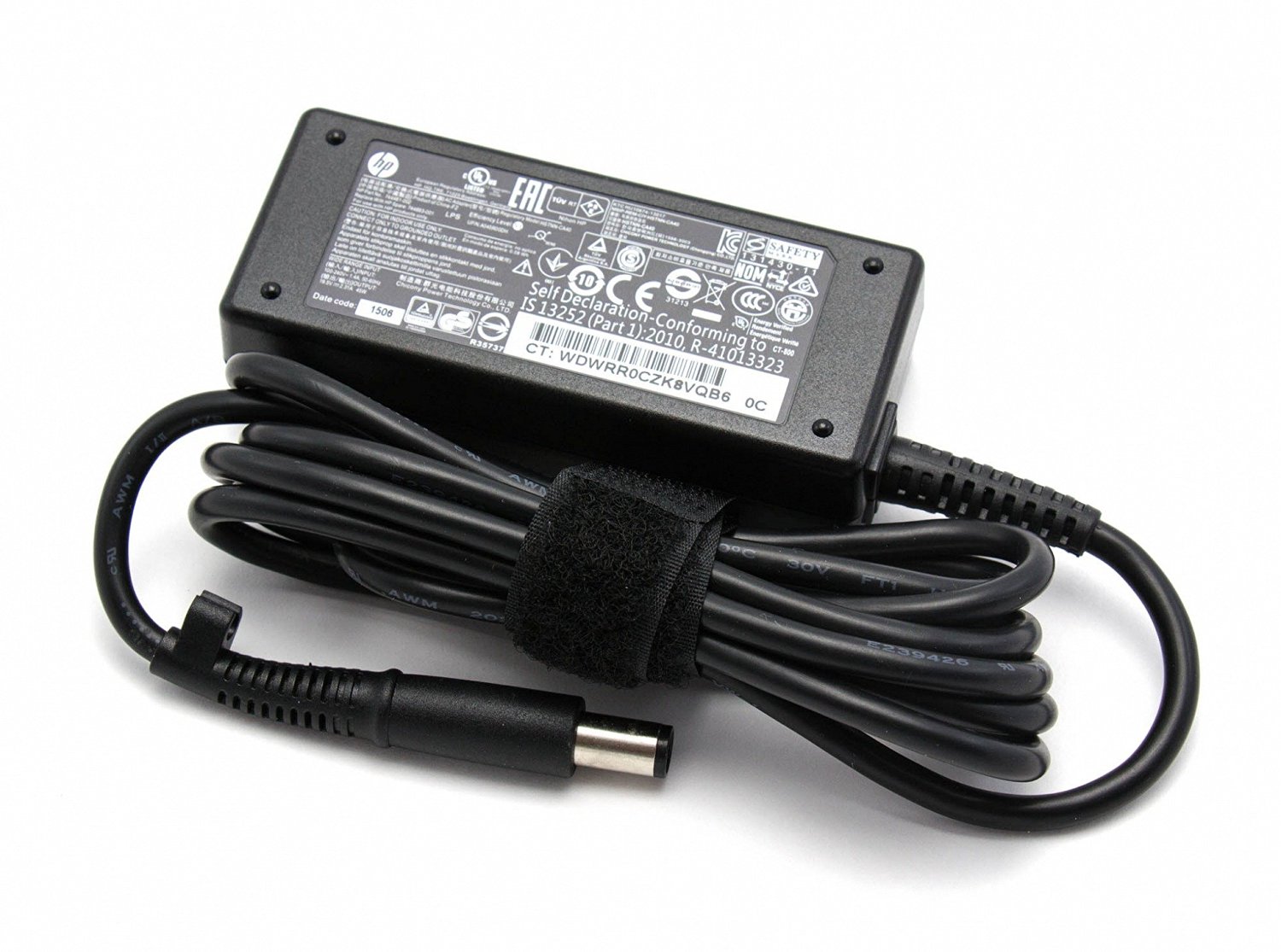

Адаптеры питания ноутбуков тоже изнашиваются и со временем начинают вырабатывать меньше тока и напряжения, чем изначально. Когда тока совсем мало, на зарядку батареи его может не хватить. Кроме того, уменьшение мощности относительно заявленной производителем — один из симптомов неисправности блоков питания или их низкого качества.

Недостаточная мощность адаптера питания дает о себе знать следующими признаками:

• Замедленной работой компьютера, зависаниями при запуске ресурсоемких приложений.
• Интенсивным нагревом самого адаптера вплоть до плавления корпуса и дальнейшего полного выхода из строя от перегрева;
• Защитными отключениями адаптера при повышении интенсивности нагрузки. В это время ноутбук переходит в автономный режим и зарядка батареи прекращается.
• Прекращением зарядки во время работы ноутбука и возобновлением после выключения.

Чтобы подтвердить или опровергнуть версию нехватки мощности питателя, достаточно запитать аппарат от заведомо исправного адаптера, например, универсального, который совместим с ним по уровням тока и напряжения.

К счастью, так делают не все производители мобильной компьютерной техники. Владельцам аппаратов Asus, Acer, MSI и других в этом плане повезло, ведь найти в продаже оригинальный блок питания на смену вышедшему из строя не так уж и легко.

Раздел 4: Как определить напряжение в сети

Для определения напряжения в сети, которое подходит для зарядки ноутбука, можно воспользоваться следующими методами:

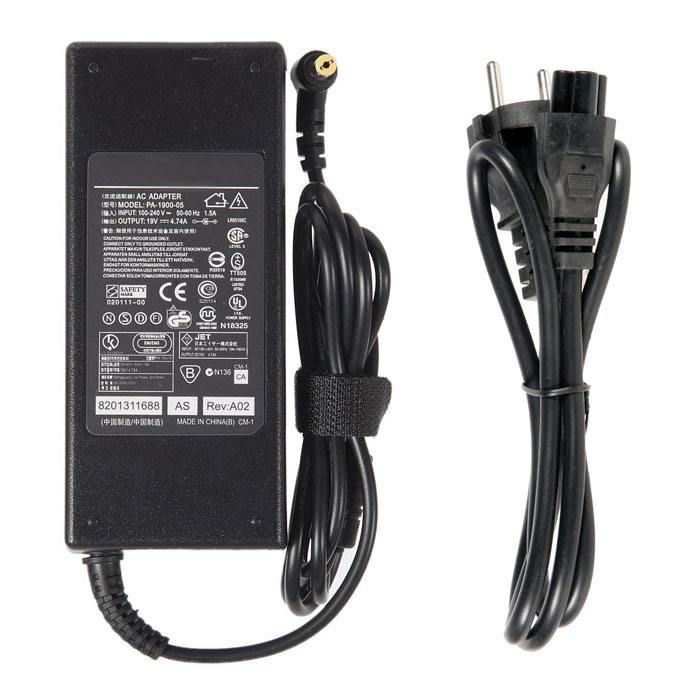

• Просмотреть информацию на адаптере зарядного устройства. Обычно на адаптерах указывается напряжение, подходящее для использования в определенной стране или регионе.
• Проверить спецификации ноутбука. В руководстве пользователя или на официальном сайте производителя можно найти информацию о поддерживаемом напряжении.
• Использовать мультиметр. Мультиметр — это электронное устройство, позволяющее измерить напряжение, силу тока и другие электрические параметры. Подключив мультиметр к розетке, можно измерить напряжение в сети.

При определении напряжения в сети, необходимо быть внимательным и убедиться, что выбранное напряжение совпадает с требованиями ноутбука. Использование неподходящего напряжения может привести к повреждению ноутбука или его батареи.

Примечание: Если вы не уверены в том, как определить напряжение в сети, рекомендуется проконсультироваться с профессионалом или обратиться к официальной поддержке производителя ноутбука.

STM BL40

Лучший блок питания для ноутбука STM BL40 является универсальным и подходит сразу для нескольких марок (Lenovo, HP, Acer, ASUS). Для этого в комплекте предусмотрены 5 разных разъемов. Адаптер имеет небольшой вес и компактно складывается для переноски. Данный адаптер способен преобразовывать входное напряжение в пределах 100–240 В. При этом, напряжение на выходе колеблется от минимального в 9.5 В до максимального в 20 В. Это позволит использовать адаптер с различными сериями выше обозначенных моделей.

Универсальный блок питания для ноутбуков STM BL40 40Вт

Достоинства:

• защита от короткого замыкания
• защита от перегрузки
• защита от перенапряжения
• надежность
• удобство

Недостатки:

не найдено

Бесплатные образцы схем для скачивания

Схема материнской платы ноутбука Pillar Rock (платформа Intel Montevina Mobile)

Схема материнской платы ноутбука Panasonic

Схема материнской платы ноутбука OakMont (платформа Merom-Crestline Mobile)

Gericom 9Схема материнской платы ноутбука 0004

Схема материнской платы ноутбука Inventec

Схема материнской платы ноутбука IBM

Схема материнской платы ноутбука Capell Valley (мобильная платформа Yonah-Calistoga)

Схема материнской платы ноутбука Medion

Схема материнской платы ноутбука Lenovo

Схема материнской платы ноутбука Guadalupe (платформа Dothan-Alviso Mobile)

Схема материнской платы ноутбука Toshiba

Схема материнской платы ноутбука LG )

Схема материнской платы ноутбука WinBook

Схема материнской платы ноутбука Arima

Uniwill laptop motherboard schematic diagram

JVC

Acer laptop motherboard schematic diagram

Sager laptop motherboard schematic diagram

Dell laptop motherboard schematic diagram

Схема материнской платы ноутбука Alienware

Quanta laptop motherboard schematic diagram

Clevo laptop motherboard schematic diagram

NEC laptop motherboard schematic diagram

Apple laptop motherboard schematic diagram

Everex laptop motherboard schematic diagram

Схема материнской платы ноутбука Compal

Benq laptop motherboard schematic diagram

Averatec laptop motherboard schematic diagram

eMachines laptop motherboard schematic diagram

MSI laptop motherboard schematic diagram

RoverBook laptop motherboard принципиальная схема

Bliss материнская плата ноутбука принципиальная схема

Wistron laptop motherboard schematic diagram

Compaq laptop motherboard schematic diagram

Amoi laptop motherboard schematic diagram

HP  (Hewlett Packard) laptop motherboard schematic diagram

Схема материнской платы ноутбука Asus

Схема материнской платы ноутбука Advent

ECS laptop motherboard schematic diagram

Sharp laptop motherboard schematic diagram

Gateway laptop motherboard schematic diagram

Ergo laptop motherboard schematic diagram

Aopen laptop motherboard schematic схема

vprMatrix материнская плата ноутбука схема

FUJITSU laptop motherboard schematics diagram

Novatech laptop motherboard schematic diagram

Acer Aspire 5738g 5738zg 5738z 5738 5338 5536 5536g 5236 Service Guide (part #1)

Acer Aspire 5738g 5738zg 5738z 5738 5338 5536 5536g 5236 Service Руководство (часть № 2)

Acer Aspire 3810t 3810tz Руководство по обслуживанию

Образец «Board View»

KS-is Nettus KS-179

KS-is Nettus KS-179 – удобное и надежное в эксплуатации устройство, которое совместимо практически со всеми лэптопами. Модель мощностью 50 Вт обеспечивает быструю и безопасную зарядку с оптимальным напряжением. Адаптер KS-is Nettus KS-179 прост в использовании и имеет разборную конструкцию, что особенно удобно во время командировок или других поездок. В комплектацию входит 8 переходников, для штекеров разного размера. Это позволяет сэкономить время и средства на подбор подходящих аксессуаров.

Блок питания KS-is Nettus KS-179 для ноутбуков универсальный

Достоинства:

• универсальность
• безопасная эксплуатация
• разборная конструкция
• 8 переходников

Недостатки:

расхождения напряжений

Ошибки при подключении бытовых электроприборов

Отметим, что ошибки подключения электроприборов, приводящие к неприятным последствиям, часто возникают при использовании мощной бытовой техники. Поэтому о правильности подключении слаботочных нагрузок беспокоиться не стоит. Об этом говорит такой пример. В одну 10-амперную розетку можно подключить 22 торшера с лампочками мощностью по 100 Вт. Такая потребность вряд ли возникнет. А вот одновременно 2 электрочайника мощностью по 1500 Вт каждый включать нельзя, так как суммарная мощность – 3000 Вт – превысит допустимые возможности розетки, рассчитанной для работы с нагрузками до 2200 Вт.

Распространенной ошибкой считается использование удлинителя, рассчитанного на меньший рабочий ток (например, 6 А) и подключенного к розетке с большим током (например, 16 А). Потребитель по инерции может подумать, что его способ подключения позволит обеспечить 3520 Вт, как у розетки. На самом деле, при таком подключении потребитель может подсоединить к удлинителю нагрузки, суммарная мощность которых не превысит 1320 Вт. В противном случае, возникнет перегрузка в удлинителе, он начнет греться и, в конечном счете, выйдет из строя.

Часто бывает и наоборот: к розетке 6 А потребитель включает удлинитель на 16 А и считает, что теперь получен запас по мощности – 3520 Вт. Однако такая система подключения не сможет обеспечить мощность большую, чем ту, на которую рассчитана сама квартирная розетка – в нашем примере 1320 Вт. При превышении этой величины с 16-амперным удлинителем, надо полагать, ничего не произойдет, но выйдет из строя 6-амперная розетка. Хотя при сильном разогреве вилка удлинителя также может пострадать.

Еще одни случай некомпетентного подключения заключается в следующем. Допустим, потребитель использует и домашнюю розетку, и удлинитель на ток 6 А, то есть можно подключить электрическую нагрузку в сумме до 1320 Вт. Удлинитель имеет на выходе несколько своих розеток. Когда к ним подключен, например, один инфракрасный обогреватель мощностью 1000 Вт либо пылесос на 800 Вт, то проблем с перегрузкой не возникает. Проблема возникнет, когда потребитель пожелает одновременно включить два указанных электроприбора. Ведь суммарная мощность взрастет до значения 1800, что недопустимо для 6-амперной розетки.

При подключении мощной бытовой техники следует быть внимательными, и тогда беда не застигнет потребителя врасплох. Прежде чем подключить очередную мощную нагрузку, следует просчитать возможность домашней электросети. При возникших затруднениях необходимо обратиться к специалисту.

Компания «Электро911» выполнит любые электромонтажные работы.Качественный и профессиональный электромонтаж под ключ!
Подробнее ознакомиться с перечнем и стоимостью электромонтажных работ, Вы можете на странице: Электромонтаж и электромонтажные работы.

— — — — —
Статью подготовил: Sirius (from Advego — прим. ред.) специально для официального сайта компании «Электро911».

Что такое питание от сети ноутбука?

Питание от сети ноутбука — это процесс подачи электроэнергии к ноутбуку для его работы через шнур питания, подключенный к розетке. В отличие от питания от батареи, подключение к сети позволяет ноутбуку получать неограниченное количество энергии и не переживать о зарядке или сроке службы батареи.

Питание от сети также позволяет ноутбуку работать с максимальной производительностью, так как он может использовать больше энергии и не ограничиваться ограниченной мощностью батареи. Это особенно полезно при выполнении ресурсоемких задач, таких как игры или редактирование видео.

Шнур питания для ноутбука обычно включает разъем, который подключается к ноутбуку, и вилку на другом конце, которая вставляется в розетку. Шнур питания также часто имеет блок питания, который преобразует переменный ток из сети в постоянный ток, который необходим для работы ноутбука.

Пользуясь питанием от сети, владелец ноутбука может работать на устройстве в течение длительного времени без необходимости зарядки или замены батареи

Однако, также важно следить за состоянием шнура питания и не допускать его повреждений, чтобы избежать возможных проблем с питанием или безопасностью

В целом, питание от сети — это удобный способ обеспечить постоянное и стабильное питание ноутбука, что позволяет ему работать эффективно и исполнять сложные задачи без проблем.

Немного теории

Что такое фаза и ноль

К вам 220 Вольт приходит по двум проводам. Иногда с ними бывает в связке еще и третий провод желто-зеленого цвета — это земля. Этот провод используется для обеспечения безопасности. В старых домах такого провода нет. Земля в 90% случаев обозначается как желто-зеленый провод. Другие провода могут иметь различную окраску, но чаще всего стараются ноль маркировать синим проводом, а фазу —  ярким цветом. Например, красным.

Обозначение фазы, нуля и земли на проводе

Итак, по одному проводу течет фаза, по другому — ноль. Ноль — это провод для съема электрического тока с фазы. Ноль не представляет опасности для человека, но лучше все-таки не экспериментировать! В фазе напряжение очень быстро изменяется сначала от какого-то максимального значения (для 220 Вольт это значение равняется 310 Вольт), потом падает до нуля, и потом идет в минус и достигает значения в -310 Вольт и потом снова до нуля и снова до 310 Вольт. Итак, за секунду он успевает проделать эту операцию 50 раз, так как генератор на ГЭС, ТЭС или АЭС крутится именно с такой скоростью.

осциллограмма 220 В

Передача электрического тока на дальние расстояния

Итак, электрический ток мы получили. Теперь надо как-то передать его на дальние расстояния, не забывая про закон Джоуля-Ленца: Q=I2Rt . То есть нам надо каким-то чудом уменьшить силу тока, которая будет течь по проводам, так как в основном из-за нее происходят большие потери.

Для этих целей идеально подойдет трансформатор, но не простой, а трехфазный. Здесь используется замечательное свойство трансформатора: если повышаем напряжение, то понижаем силу тока, и наоборот, понижаем напряжение, увеличиваем силу тока. Поэтому, для того, чтобы передать полученную электроэнергию на дальние расстояния, нам нужно увеличить в несколько раз напряжение, тем самым мы в это же число раз уменьшим силу тока. Ниже на рисунке схема передачи электроэнергии от генератора ГЭС и до конечного потребителя, то есть для заводов, для электротранспорта и для нас с вами.

Передача электроэнергии от генератора до конечного потребителя

С ГЭС напряжение повышают до нескольких киловольт, чаще всего до 110 кВ. Все это достигается с помощью трехфазного высоковольтного повышающего трансформатора (2).

Трехфазный высоковольтный трансформатор

Далее высоковольтное напряжение идет по высоковольтной линии (3) и доходит до какого-либо города, либо райцентра.

Высоковольтная линия передачи электроэнергии

В каждом райцентре либо городе есть своя подстанция, где имеется уже свой высоковольтный понижающий трансформатор (4), который преобразует напряжение 110 кВ в 10 кВ, либо в 6 кВ (5).

Почему нельзя было сразу тянуть провода с генератора? Зачем надо было повышать, а потом снова понижать напряжение? Все опять же из за закона Джоуля-Ленца. Так как ГЭС находится на очень большом расстоянии от потребителей электроэнергии, приходится повышать напряжение, чтобы минимизировать потери на нагрев проводов. Как мы уже говорили, трансформатор повышает напряжение, но при этом уменьшает во столько же раз силу тока, поэтому потери в проводах на дальние расстояния сокращаются в разы, исходя из формулы Джоуля-Ленца Q=I2Rt.

Потом уже с подстанции напряжение расходится по трансформаторным «будкам», которые можно уже заметить в каждом районе.

Трансформатор 6 кВ в 380 В

От этих «будок» выходит после преобразования приблизительно 380 Вольт. Но здесь есть один нюанс. Везде используется три провода, а к нам в дома заходят чаще всего два провода. В чем же дело? А дело как раз в том, что есть такое понятие как линейное и фазное напряжение. Линейное напряжение замеряется между 3 проводами, по которым идут 380 В. Они называются фазами. То есть грубо говоря — это те же самые провода, которые вышли с генератора еще где-нибудь на ГЭС. Но если взять любую из фаз и замерять напряжение относительно нулевого проводника, то есть относительно нуля, то у нас будет фазное напряжение 220 В. Получается, к нам в дом заходит ОДНА фаза и НОЛЬ. Куда деваются другие фазы? Они равномерно распределяются между жильцами дома или вашего района. То есть к вашему соседу может придти другая фаза, но тот же самый ноль.

Трехфазное линия передачи электроэнергии

Какой принцип лежит в основе питания от сети ноутбука?

Питание от сети – это метод питания ноутбука, при котором он использует электроэнергию, подаваемую через стандартную электрическую розетку. В отличие от питания от аккумулятора, питание от сети позволяет ноутбуку работать без ограничения по времени и не требует постоянной зарядки аккумулятора.

Принцип работы питания от сети ноутбука прост: электрическая энергия из розетки поступает в зарядное устройство, которое преобразует переменный ток из сети в постоянный ток необходимый для ноутбука. Затем преобразованный ток поступает на материнскую плату ноутбука, где распределяется по всем устройствам и компонентам.

Питание от сети имеет ряд преимуществ по сравнению с питанием от аккумулятора. Во-первых, при питании от сети не нужно беспокоиться о заряде аккумулятора и продолжительности его работы. Во-вторых, питание от сети позволяет ноутбуку работать на максимальной производительности и не снижает его производительность по мере разряда аккумулятора. В-третьих, питание от сети позволяет заряжать аккумулятор, если он установлен в ноутбук.

Важно отметить, что при питании от сети необходимо следить за состоянием электрической сети и выбирать надежные и качественные зарядные устройства. Неправильное питание или использование несертифицированных зарядных устройств может негативно сказаться на работе ноутбука и даже привести к его поломке

В итоге, питание от сети ноутбука – это удобный и надежный способ питания, который позволяет использовать ноутбук без ограничений по времени и заряжать аккумулятор при необходимости.

Допустимые отклонения напряжения от стандарта

Опять-таки начнем с теории. Если внимательно прочитать все тот же ГОСТ 29322-2014, мы увидим, что вполне официально допускаются отклонения по напряжению до 10%. Это значит, что реальное напряжение может находиться в пределах 207-253 В. Формально именно так, но фактически поставщики электроэнергии стараются обеспечивать дельту не больше 5%. Что логично, поскольку в этом случае риск выхода из строя домашней техники минимален.

Отдельные кратковременные скачки могут происходить во время пусконаладочных работ или просто при включении/отключении линии. Насколько это опасно?

Как отклонения напряжения влияют на работу техники

Не вся техника одинаково реагирует на перепады и несоответствие напряжения номинальным параметрам. Условно приборы можно разделить на 3 группы:

1. Преимущественно аналоговые. К этой группе относятся электронагревательные приборы, кухонная техника, микроволновки с механическим управлением, водонагреватели и т. д. На перепады и изменения напряжения они реагируют практически безболезненно. Зачастую в техпаспорте указан номинал 230 В, поэтому приборы способны выдерживать повышение даже до 253 В. При понижении напряжения до 198 В они продолжают работать, но со снижением эффективности.
2. Цифровые и преимущественно цифровые. Это компьютеры, блоки питания, видео- и аудиотехника, а также любая техника, имеющая в основе электронные микросхемы и преобразователи. Такую технику называют «нежной» — она очень чувствительна к резким перепадам и изменениям напряжения в сети питания. Допустимый предел повышения составляет не более 240 В. Поэтому рекомендуется подключать их через стабилизаторы и ИБП для предотвращения поломок.
3. С наличием компрессора или электрического двигателя. Это холодильники, стиральные машины, центрифуги, мясорубки, посудомойки и прочие. Для этой техники более опасно пониженное напряжение, чем повышенное. В результате падения напряжения в обмотках возрастает нагрузочный ток, что приводит к перегреву и преждевременному пробою изоляции. Поэтому насосы, охладители и моторы выходят из строя гораздо раньше указанного в паспорте эксплуатационного срока.

Ключевым параметром являются указанные в паспорте прибора допустимые нормы отклонения и рекомендации производителя по эксплуатации. Наиболее травматичными для бытовой и цифровой техники являются даже не конкретные цифры отклонений, а наличие резких скачков напряжения — чем чаще они происходят, тем более вероятен выход приборов из строя.

Как определить отклонения напряжения в сети

Заподозрить скачки напряжения можно по изменениям в работе электроприборов, например, усилению и затуханию яркости ламп накаливания, неравномерной работе компрессора холодильника, аварийному выключению сетевого фильтра. Снижение напряжения можно заметить по усилению гула холодильника, увеличению времени нагрева чайника и бойлера, тусклому свету осветительных приборов.

BURO BUM-0221B90

Следующий в топе блок питания для ноутбука BURO BUM-0221B90, который может использоваться как для зарядки лэптопов различных производителей, так и внешних портативных устройств. В наборе поставляются 11 сменных переходников, которые позволяют выполнять зарядку производителей HP, Asus, Dell, Lenovo и прочих. К особенностям данной модели адаптера относится встроенный разъем USB, который позволяет подзаряжать смартфон, планшет и другую технику. Адаптер BURO BUM-0221B90 изготовлен из материалов высокого качества и поставляется вместе с кабелем.

Блок питания для ноутбука Buro (BUM-0221B90)

Достоинства:

• не перегревается
• 11 коннекторов
• хорошая сборка
• быстро заряжает
• есть переходники

Недостатки:

короткий кабель

Как восстановить аккумуляторную батарею

BatteryCare

В работе аккумуляторной батареи сбои могут возникать из-за проблем с программным обеспечением. Для того чтобы осуществлять диагностику, вести профилактические работы, устранять ошибки контроллера, применяются программные средства.

Для решения проблемы предлагается масса утилит от иных разработчиков. Среди них следующие варианты:

• BatteryCare;
• AIDA64;
• BatteryInfoView;
• BatteryMon.

Производителями современных ноутбуков также предлагаются фирменные (специальные) утилиты, которые позволяют отслеживать состояние аккумуляторной батареи, проводить периодическую диагностику появляющихся неисправностей.

Чтобы проводить диагностику и калибровку АКБ, потребуется внести изменения в план электропитания в Windows. В противном варианте операционная система устройства проведет процедуру некорректно, погрузив ноутбук в состояние гибернации.

Чтобы отключить такие опции, нужно:

• открыть установленный план электрического питания;
• потом перейти на изменение дополнительных параметров питания;
• в появившемся списке выбрать вкладку «Батарея».

Диагностику ошибки контроллера можно провести с помощью командной строки в Windows, указав вариант действий — powercfg energy. Через минуту в окне можно увидеть ссылку с местоположением файла-отчета тестирования.

В появившемся отчете нужно обратить внимание на расчетную емкость и последнюю полную зарядку. Данные параметры свидетельствуют об необходимости проведения калибровки

При осуществлении ручной калибровки необходимо:

• полностью зарядить аккумуляторную батарею;
• потом отключить БП;
• использовать ноутбук до выключения гаджета;
• потом сразу подключить зарядное устройство.

Чем больший временной промежуток аккумулятор продержится без дополнительной зарядки, тем больше вероятность возникновения неисправностей.

В некоторых случаях можно провести ручной сброс настроек BIOS.

1. Сначала нужно отключить ноутбук от сети, вытащить аккумулятор, удерживать кнопку включения несколько секунд.
2. Затем переключить питание, в настройках провести сброс до заводских параметров в BIOS.
3. Далее ноутбук необходимо выключить, вернуть на свое место аккумулятор, включить гаджет.

BURO BUM-0170A90

Лучший блок питания для ноутбука BURO BUM-0170A90 предусматривает подключение к автомобильной бортовой сети с напряжением 12 В и обеспечивает эффективную зарядку лэптопов с выходной мощностью 90 Вт. В наборе поставляются 11 сменных переходников, которые позволяют выполнять зарядку гаджетов различных производителей. Одной из особенностей адаптера BURO BUM-0170A90 является регулировка выходного напряжения в автоматическом режиме. Длина кабеля составляет 1 м, что гарантирует компактность при размещении в салоне автомобиля или хранении.

Блок питания Buro BUM-0170A90 для ноутбуков универсальный

Достоинства:

• большой набор разъемов
• компактный
• удобство эксплуатации
• достаточная мощность
• универсальность

Недостатки:

кабель тонковат и коротковат

Что такое питание от сети ноутбука

Для питания от сети ноутбука используется специальный адаптер, который подключается к электрической розетке. Адаптер преобразует переменный ток электрической сети в постоянный ток, необходимый для работы ноутбука.

Питание от сети ноутбука имеет ряд преимуществ. Во-первых, при подключении к электрической сети ноутбук не расходует заряд аккумулятора, что позволяет продлить время автономной работы. Во-вторых, при питании от сети ноутбук может работать без ограничений по времени, в отличие от работы на аккумуляторе.

Однако стоит помнить, что при питании от сети ноутбук становится зависимым от наличия электрической розетки. В случае отключения электричества ноутбук автоматически переключится на работу от аккумулятора, если он подключен, или выключится. Поэтому рекомендуется всегда иметь под рукой заряженный аккумулятор для ноутбука в случае возможных сбоев в электроснабжении.

Состав платформы

Платформа выполнена на базе 6-слойной платы, где 2 слой — питание, 5 — земля, 3, 4 и 6 — сигнальные (это на случай, если вам придется восстанавливать дорожки).

Микросхема чарджера (заряда батареи) —  HPA02224RGRR, входными питающими напряжениями напряжениями который являются сигналы AD+ и BT+, а выходной —  напряжение заряда батареи DCBATOUT. Основные питающие системные напряжения формирует DC/DC преобразователь  TPS51225RUKR. Входным напряжением для нее является сигнал DCBATOUT, а на выходе мы получаем дежурные напряжения питания +3 и +5 V режима S5:  D3V_AUX_S5, 5V_AUX_S5, 5V_S5, 3D3V_S5. Напряжение питания ядра процессора  VCC_CORE вырабатывает ШИМ  ISL95813HRZ также из сигнала DCBATOUT, а напряжение 1,05 V для процессора вырабатывает RT8237CZQW из того же DCBATOUT. Контроллер  TPS51716RUKR вырабатывает напряжение питания памяти  1D35V_S3 (для режима S3) и  0D65V_S0 (для режима S0) опять же из сигнала DCBATOUT.

Для наглядности приведу блок-схему показывающую, как одни режимы питания переходят в другие, и какие при этом используются ключевые напряжения (названия сигналов не соответствуют рассматриваемой платформе):

Режимы питания S0-S3-S5

Мы видим, что при подключении адаптера питания (AC_IN) или при наличии подключенной заряженной батареи (AUX_S5) активен режим S5. В этом режиме формируются дежурные напряжения +3,3 и +5 V для других микросхем, участвующих в запуске системы, и моста. После нажатия кнопки питания (или по сигналу ОС на переход в режим Stand_by), система перейдет в режим пониженного энергопотребления S3, для запуска этого режима, необходим разрешающий сигнал от чипсета PM_SLP_S4#. Если в режиме S3 сформируются все остальные питающие напряжения (в нашем случае, 1D35V_S3 для питания памяти 1,35 V, также запитан чипсет), то система перейдет в режим полного энергопотребления S0. В этом режиме помимо всех прочих, напряжения подаются на процессор и графическое ядро (напряжение 1,05, 1.35 и 3,3 V в виде сигналов 1D05V_VGA_S0,  3D3V_VGA_S0 и  1D35V_VGA_S0). Перейти в режим S0 можно, при условии наличия разрешающего сигнала от чипсета PM_SLP_S3#. Этого сигнала не будет, если система находится в режиме пониженного энергопотребления по команде от ОС, при нажатии кнопки, сигнал появится, и система «проснется».

Определение марки

Прежде всего нужно определить марку своего ноутбука. Выпуском блоков питания занимаются такие ведущие производители, как TopON, LITEON, DELTA, LiShin. Именно они и изготавливают практически все модели зарядных устройств для ноутбуков всех известных марок: ACER, ASUS, DELL, HP, Samsung, Sony, Toshiba, Fujitsu-Siemens, Lenovo, LG, IRU, ROVERBOOK, MSI.

При этом часто блоки питания для ноутбуков разных марок, обладают одинаковыми электрическими параметрами, что делает их взаимозаменяемыми. Так, например некоторые блоки питания устройств ASUS подойдут и для ноутбуков фирмы Toshiba.
Некоторую часть блоков питания производят и менее известные компании. Такие устройства имеют оригинальные разъемы и в большинстве случаев не могут быть заменены зарядками другого типа.

Схема запуска ноутбука Dell

Для формирования дежурных напряжений S5 сигналы формируются в следующей последовательности (от -7 до -1):

Последовательность формирования сигналов режима S5

В принципе, всю эту последовательность мы уже рассматривали выше, кроме одного компонента — мультиконтроллера (KBC) марки NPCE985. Мультиконтроллер (он жe EC или KBC) — важнейший дирижер системы, без которого не работает ни одна другая подсистема из-за отсутствия управляющих сигналов. Мы видим, что именно он формирует управляющий сигнал S5_ENABLE, который приходит на DC/DC-конвертор  TPS51225, разрешающий формирование сигналов дежурного питания  3D3V_S5 и  5V_S5.

В то же время, питание +3,3 V самого «мультика» приходит через транзисторный ключ (SWITCH). Питание 3D3V_AUX_KBC запускает работу мультика. Заканчивается процедура тем, что снимается сигнал Reset от KBC к чипсету.

Теперь, посмотрим, что произойдет после нажатия на кнопку Power (от 1 до 12):

Полная схема запуска платформы Wistron

Процедура начинается с нажатия кнопки Power, сигнал с которой приходит мультиконтроллер — инверсный сигнал  KBC_PWRBTN# информирует о нажатии. В ответ, при наличии питающих контроллер напряжений, формируется сигнал PM_PWRBTN#, информирующий чипсет (PCH) о включении. Тот в ответ формирует разрешающий сигнал PM_SLP_S4# и PM_SLP_S3# (которые также еще и возвращаются на сам KBC). Преобразователи TPS51367 и TPS51312, запитанные от напряжения  DCBATOUT, получив сигнал на включение режима S3 и S0, формируют питающие напряжения этих режимов.

Через тразисторные ключи формируется сигнал  H_VCCST_PWRGD, идущий обратно на чипсет, сообщающий о том, что опорные питания в норме. В то же время, KBC, получив  PM_SLP_S3# и  PM_SLP_S4#, с задержкой в 20 мс формирует сигнал  PCH_PWROK, подтверждающий, что питание моста в норме.

Чипсет, получив все подтверждения, разрешает включение регулятора питания процессора TPS51622 сигналом  H_VR_ENABLE, как следствие, на процессор подается питание  VCC_CORE. Если процессор запустился, то формируется важнейший сигнал  PGOOD, говорящий о том, что все питания в норме. KBC-контроллер со своей стороны с задержкой в 200 мс формирует сигнал  S0_PWR_GOOD, идущий на чипсет. Он подтверждает чипсету, что все системные питания в норме. С этого момента, можно считать, что вся система запущена.

После этого PCH общается с CPU и устанавливает определенное напряжение питания согласно сигналам процессора VID. В конце концов, чипсет снимает с шины PCI сигнал RESET (PCI_PLTRST#). Именно этот отсутствующий сигнал при диагностике системы с помощью POST-карты, подключенной к шине PCIe, можно обнаружить на дисплее карты.

В заключение посмотрите на подробные временные диаграммы включения:

До нажатия на кнопку PowerПосле нажатия на Power

Включение процессора

Электрическая схема

Смотрим на электрическую схему цепочки питания от самого начала — разъема питания.

Входные цепи питания

То, что нам здесь интересно, я обвел зелеными овалами. основная микросхема здесь —  SI7121DN (с позиционным обозначением PU4201). Именно эта микрсохема своими выходными каскадами формирует напряжение питание AD+, передающееся дальше по схеме на чарджер. На вход (сток) микросхемы подается напряжение сети  +DC_IN. Два транзистора  PQ4204 и PQ4205, формирующие два плеча транзисторного ключа, управляют включением PU4201, подавая на её затвор управляющее напряжение, тем самым включая или выключая всю систему.

Сами транзисторные ключи управляются сигналом от EC-контроллера PWR_CHG_AD_OFF. А тот в свою очередь, его формирует получая входное напряжение AC_IN_KBC# от транзисторной сборки  PQ4206. Во вся цепочка: когда нажимается кнопка, и EC имеет сигнал от кнопки и водного каскада  AC_IN_KBC#, формирует  PWR_CHG_AD_OFF, который запускает всю цепочку дальше.

Помимо этого, рядом находится транзистор PQ4208, который в открытом состоянии блокирует запуск все той же микрсохемы  PU4201. А транзистор этот откроется, если придет обратный сигнал от системы  H_PROCHOT#, говорящий о перегреве. Так реализована схема выключения при перегреве.

Но и это не все — в ноутбуках Dell реализована схема распознавания оригинального адаптера питания. Для этого используется отельный pin в разъеме питания. С 4 pin разъема через цепочку логики и транзистор  PQ4201 формирует сигнал  PSID_EC, идущий все также на EC-контроллер (собственно, туда приходят все контрольные сигналы системы). Цепочка проверки работает при наличии дежурного питания  5V_S5 и  3D3V_S5.
