Идеальная сборка — это когда каждый компонент системы работает со 100% отдачей. Казалось бы, такая тривиальная задача, как подключение жесткого диска к материнской плате не должна вызвать особых затруднений. Подключаем HDD к соответствующему разъему, и, вуаля — в системе есть место для развертывания операционки и хранения файлов. Но не все так просто!
Чтобы познать дзен сборки и получить оптимальную по определенным параметрам (быстродействие, надежность и т. д.) систему, нужно обладать определенным пониманием логики работы современных протоколов и алгоритмов передачи данных, знанием режимов работы контроллера HDD на материнке и умениями в области их практического использования.
Кабеля и разъемы
Для полноценной передачи данных через интерфейс SATA используются два кабеля.
Один, 7 контактный, непосредственно для передачи данных, и второй, 15 контактный, силовой, для подачи дополнительного напряжения.
При этом, 15 контактный, силовой кабель подключается к блоку питания, через обычный, 4-х контактный разъем выдающий два разных напряжения, 5 и 12 В.
Силовой кабель SATA выдает рабочее напряжение 3,3, 5 и 12 В, при силе тока в 4,5 А.
Ширина кабеля 2, 4 см.
Чтобы обеспечить плавный переход от АТА к SATA, в плане подключения питания, на некоторых моделях жестких дисков еще можно увидеть старые 4-х контактные разъемы.
Но как правило, современные винчестеры уже идут только с 15 контактным новым разъемом.
Кабель передачи данных Serial ATA можно подключать к винчестеру и системной плате даже при включенных последних, что нельзя было сделать в старом интерфейсе АТА.
Это достигается за счет того, что выводы заземления в районе контактов интерфейса сделаны немного длиннее, чем сигнальные и силовые.
Поэтому при подсоединении в первую очередь контактируют провода заземления, и только потом все остальные.
Тоже самое можно сказать и про силовой 15 контактный кабель.
Таблица, выводы разъема данных.
Таблица, силовой разъем Serial ATA.
Как определить, какой накопитель нужен?

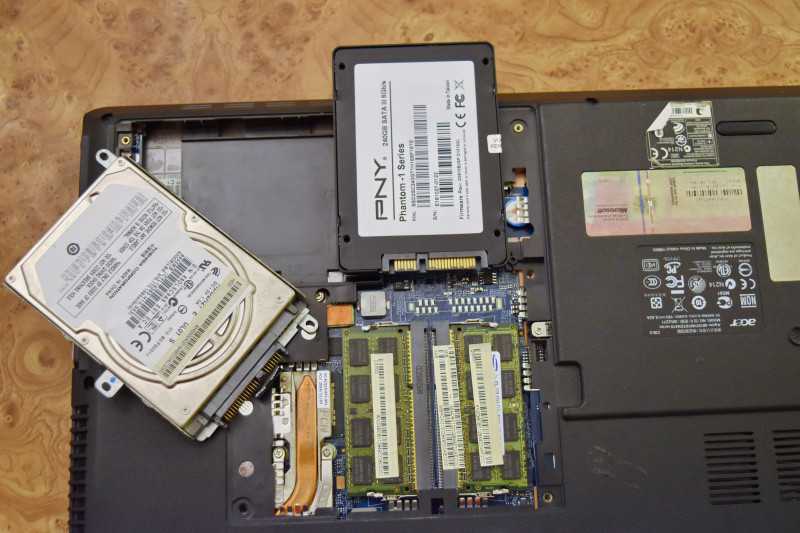

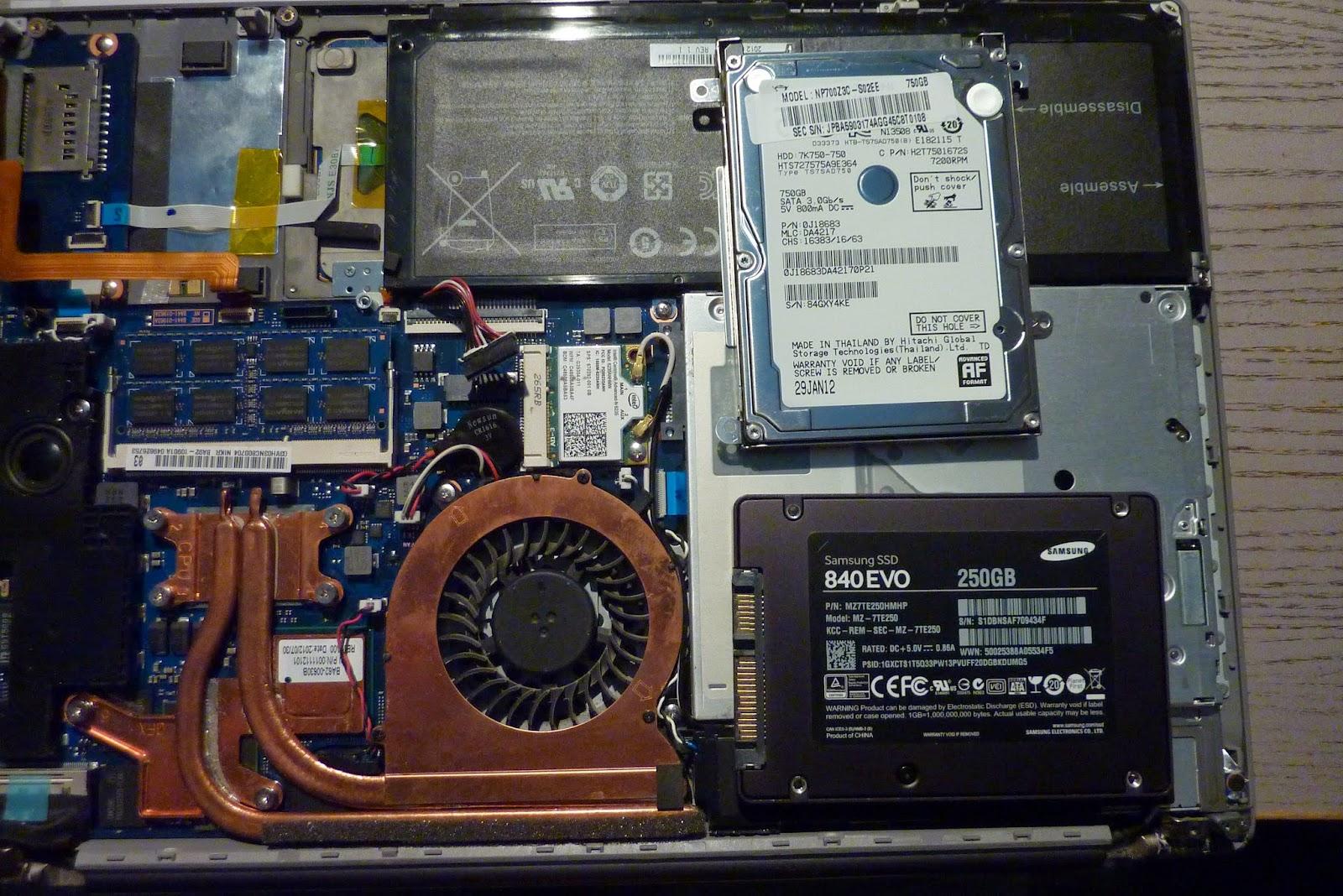

Если вы решили сделать апгрейд накопителя или ставить в ноутбук дополнительный, первое, что нужно выяснить — тип уже установленного накопителя и наличие свободных разъемов под дополнительные. Если для стационарных ПК в спецификациях материнских плат точно указывается количество и тип разъемов под накопители, то с ноутбуками все сложнее. На сайте производителя могут не указывать технические подробности о слоте M.2.

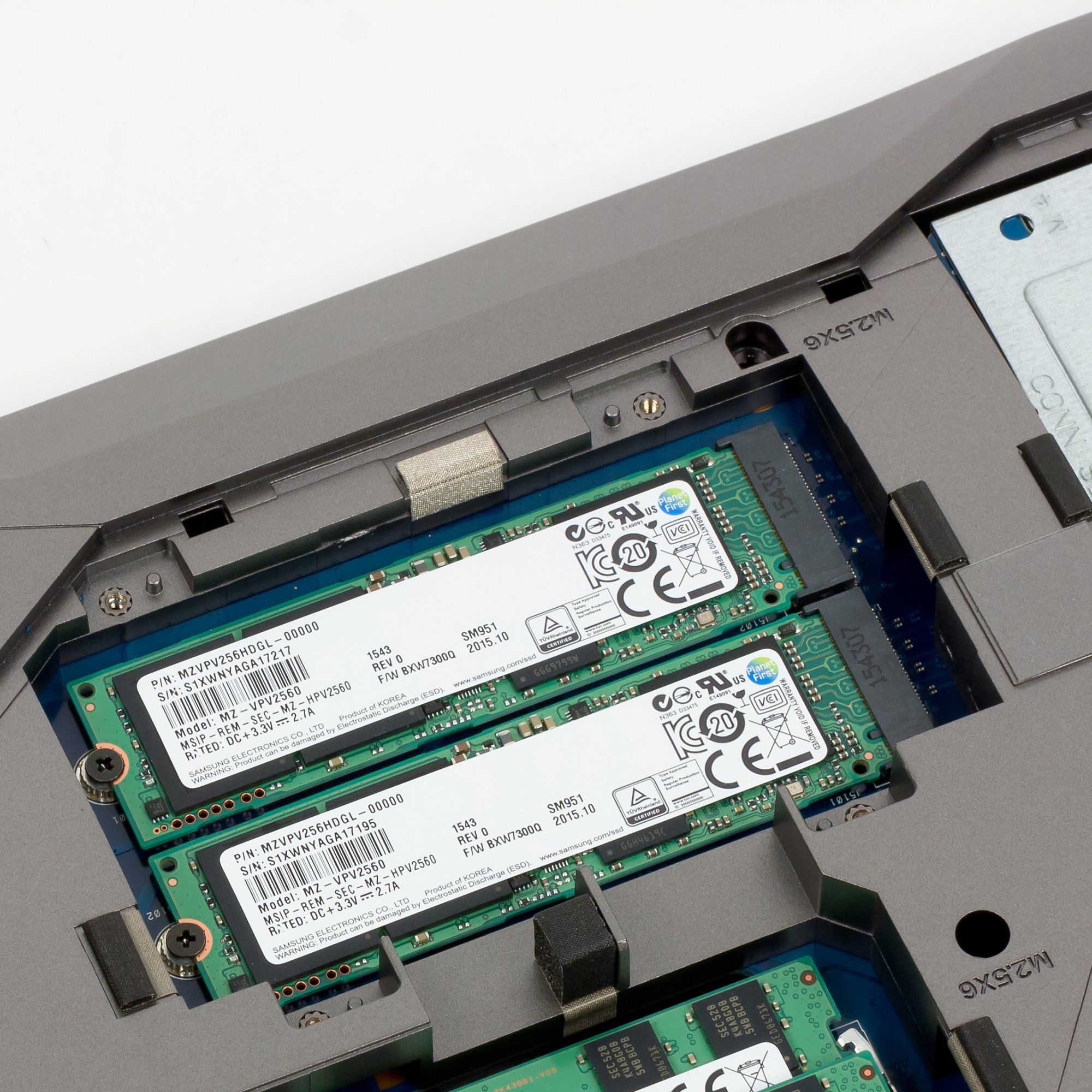

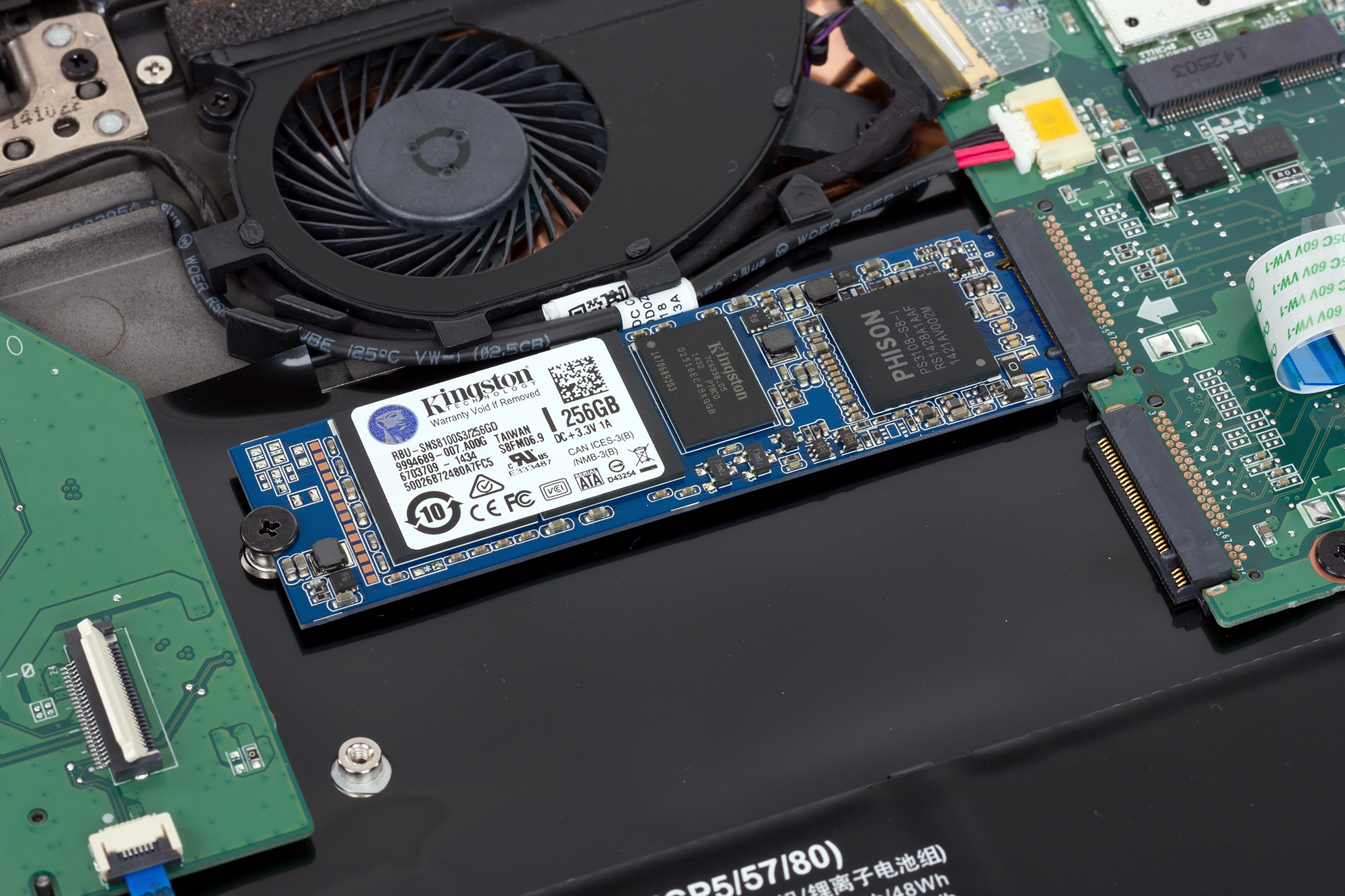

Количество разъемов M.2, их тип или режим работы могут менять в разных моделях ноутбука. Например, на сайте производителя ноутбука ASUS TUF Gaming A15 мы видим вот такую информацию о накопителях.

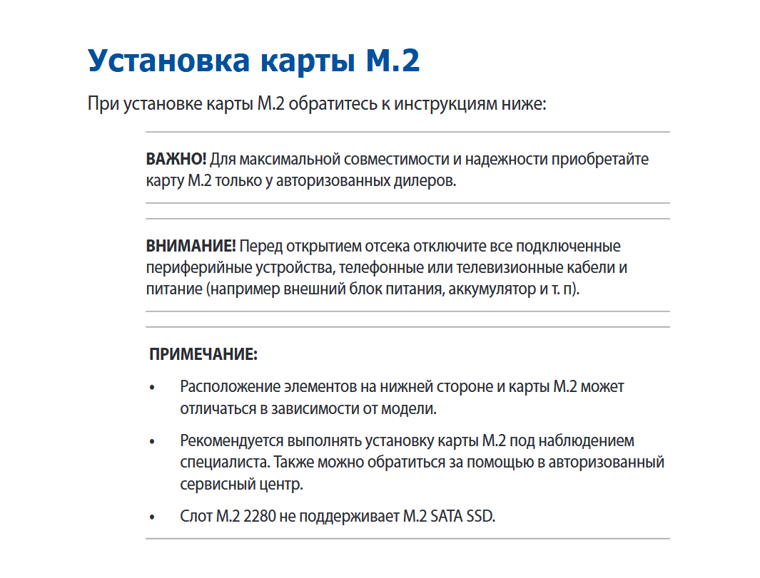

Только в руководстве пользователя можно найти важные особенности, например, что данная модель не поддерживает SSD-накопители M.2 с интерфейсом SATA.

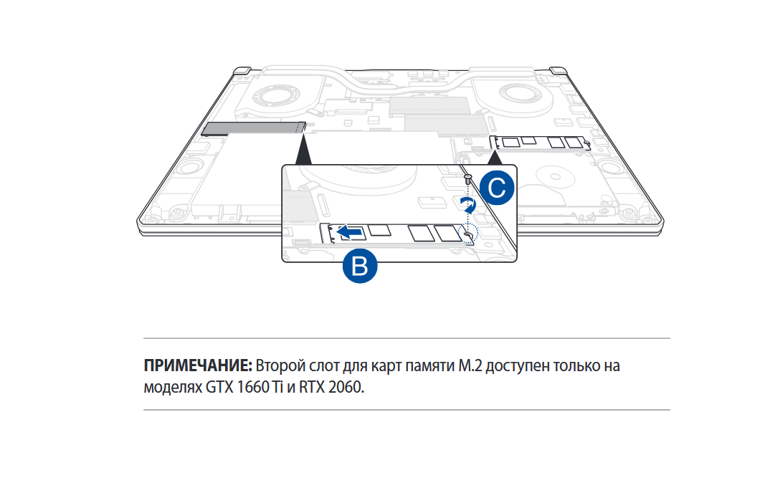

А второй слот M.2 доступен только на моделях с определенными видеокартами.

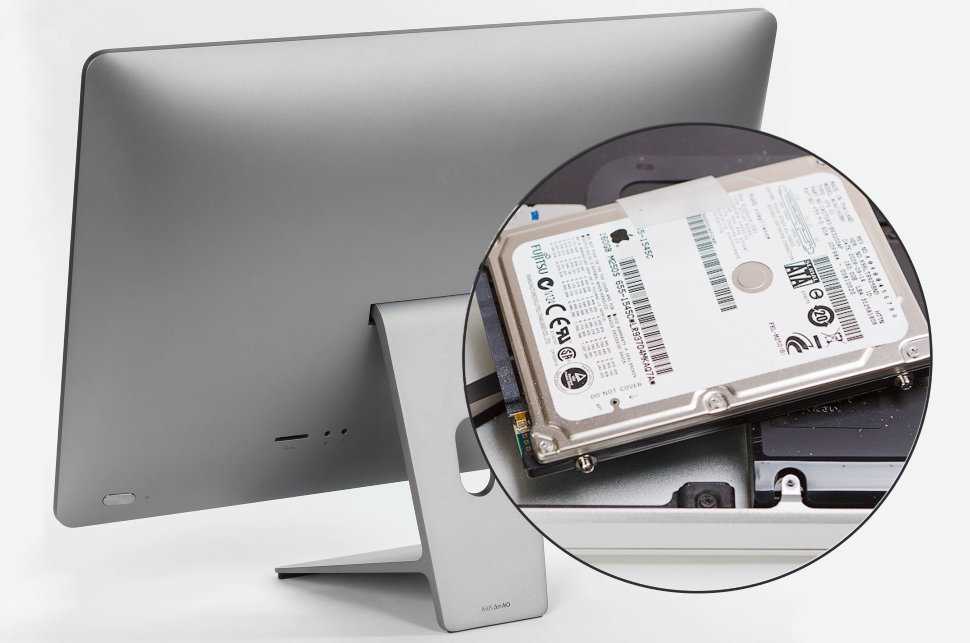

Из руководства пользователя становится известно и то, что отсек для жестких дисков недоступен для моделей ASUS TUF Gaming A15 с аккумулятором мощностью 90 Вт.

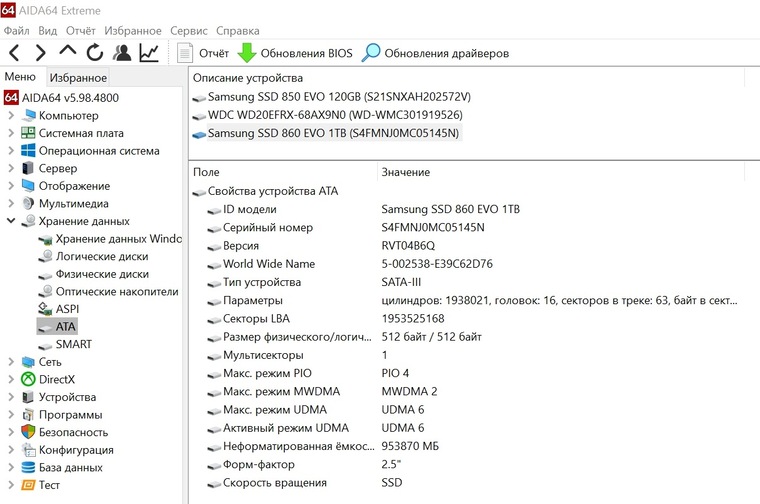

Неоценимую помощь в получении точных характеристик ноутбука окажет диагностическая утилита AIDA64, которая выдаст всю возможную информацию как об установленных накопителях, так и о материнской плате ноутбука.

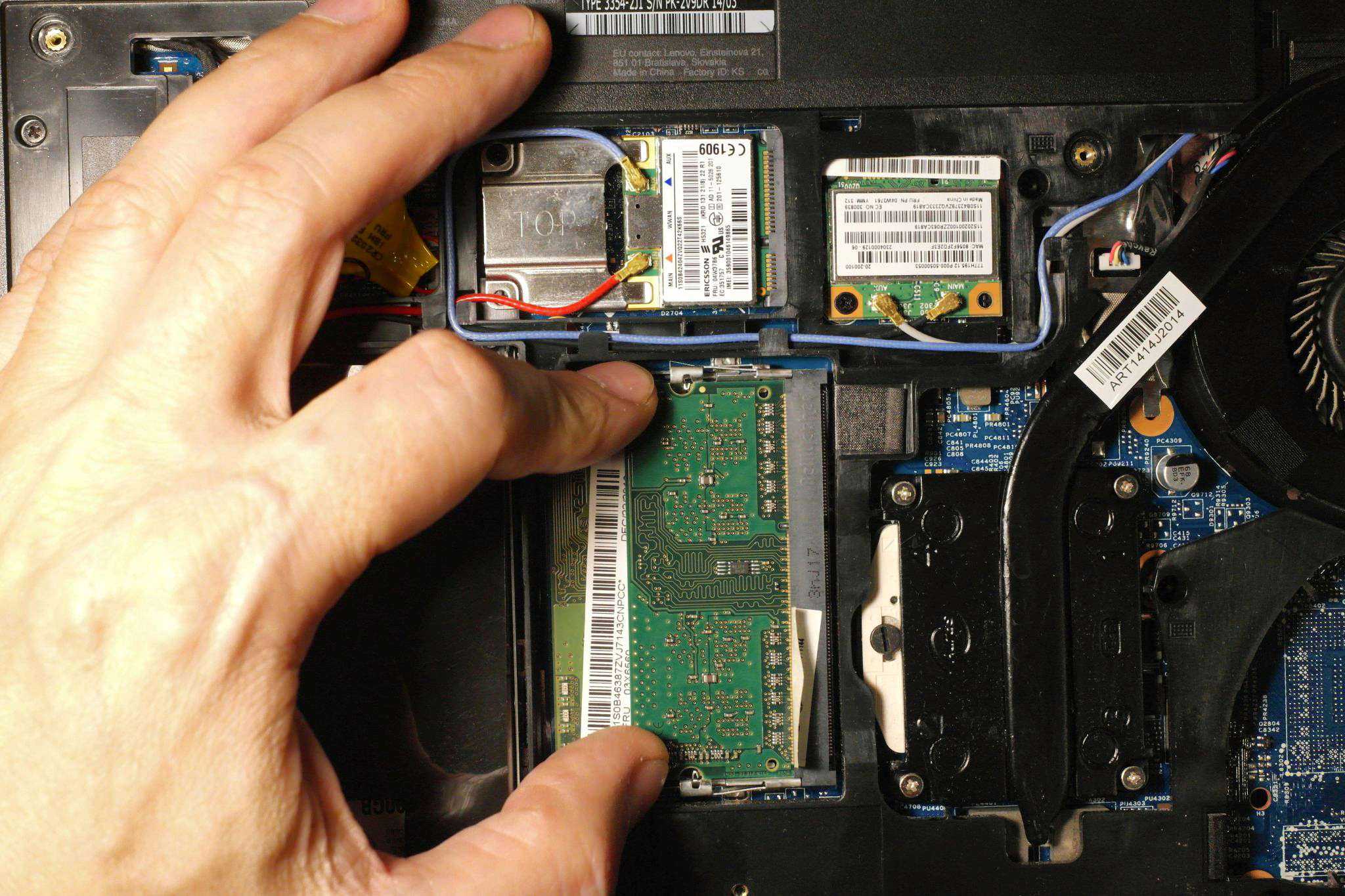

И только на последнем этапе определения свободных разъемов под накопители стоит разбирать ноутбук. Доступ к SATA-разъемам обычно реализуется через удобный отсек для накопителей, и если эти разъемы свободны, можно установить в ноутбук как SSD, так и HDD форм-фактора 2.5″. Установку и замену таких накопителей сможет произвести даже начинающий пользователь.

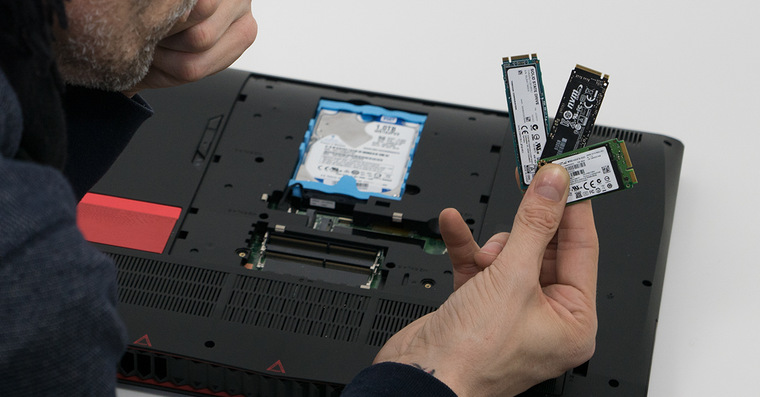

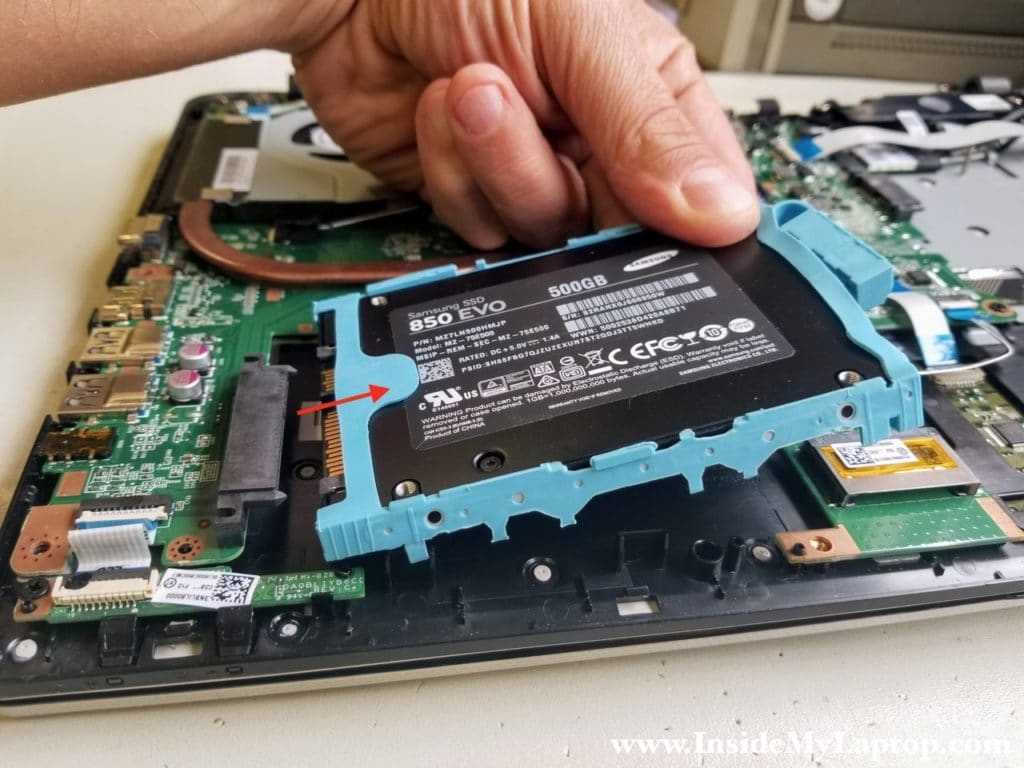

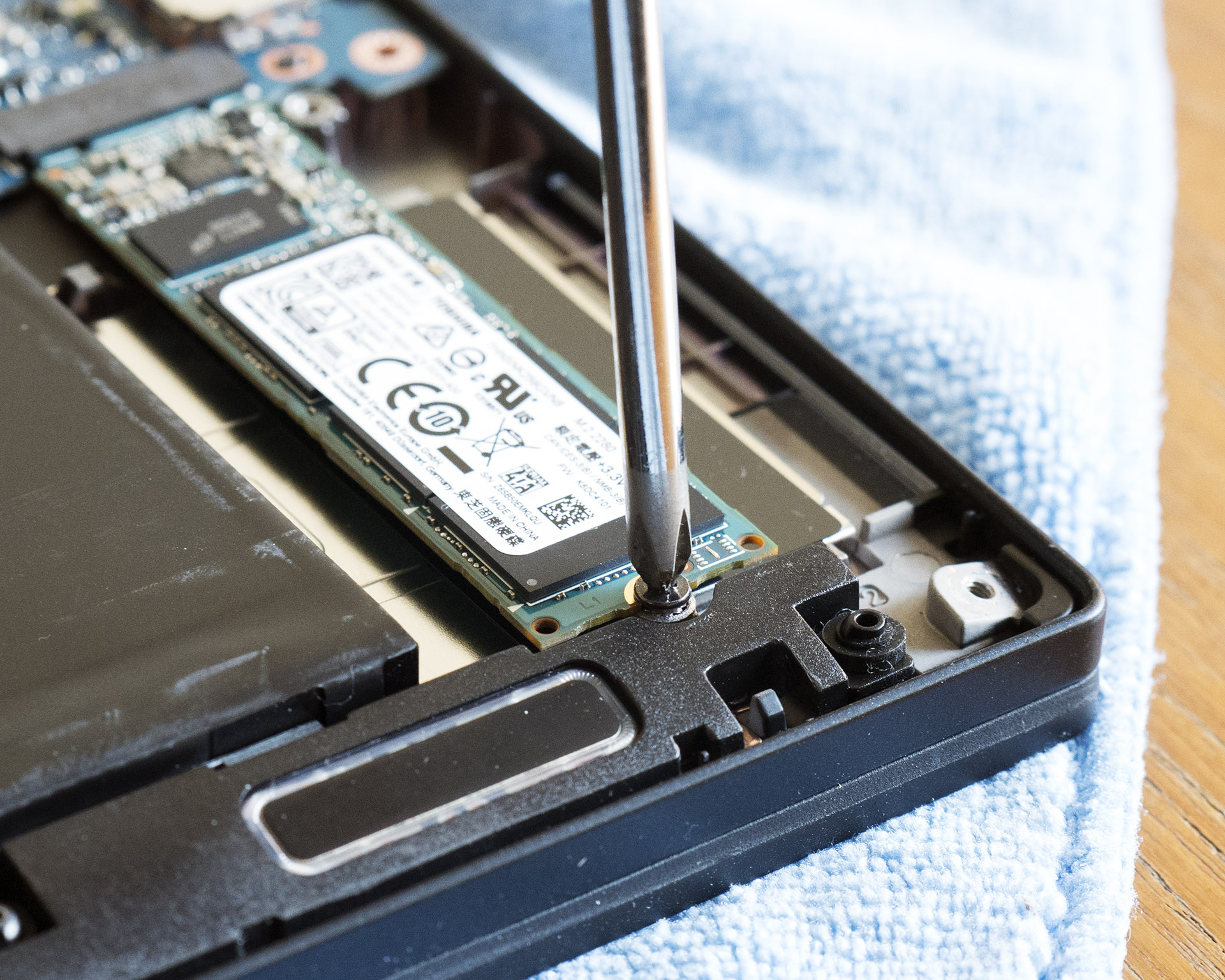

А вот для доступа к свободным разъемам M.2 иногда может требоваться частичная разборка ноутбука, при этом контакты разъема довольно хрупкие и требуют аккуратного обращения. Поэтому замену или установку нового накопителя M.2 лучше доверить опытным знакомым или профессионалам из сервисного центра.
Разъёмы SATA[править | править код]
SATA-устройства используют два разъёма: 7-контактный (подключение шины данных) и 15-контактный (подключение питания). Стандарт SATA предусматривает возможность использовать вместо 15-контактного разъёма питания стандартный 4-контактный разъём Molex (при этом, использование одновременно обоих типов разъёмов питания может привести к повреждению устройства).
Интерфейс SATA имеет два канала передачи данных, от контроллера к устройству и от устройства к контроллеру. Для передачи сигнала используется технология LVDS, провода каждой пары являются экранированными витыми парами.
Существует также 13-контактный[источник не указан 4729 дней] совмещенный разъём SATA, применяемый в серверах, мобильных и портативных устройствах для тонких накопителей.
Состоит совмещенный разъём из 7-контактного разъёма для подключения шины данных и 6-контактного разъёма для подключения питания устройства. Для подключения к данным устройствам в серверах может применяться специальный переходник.
Контакт # | Назначение |
---|---|
1 | GND |
2 | A+ (Передача данных) |
3 | A− (Передача данных) |
4 | GND |
5 | B− (Прием данных) |
6 | B+ (Прием данных) |
7 | GND |
— | Замок |
7-контактный кабель передачи данных Serial ATA. |
Контакт # | Порядок подключения | Назначение | |
---|---|---|---|
— | Замок | ||
1 | 3 | +3,3 В | |
2 | 3 | ||
3 | 2 | ||
4 | 1 | GND | |
5 | 2 | ||
6 | 2 | ||
7 | 2 | +5 В | |
8 | 3 | ||
9 | 3 | ||
10 | 2 | GND | |
11 | 3 | Activity indication and/or staggered spin-up | |
12 | 1 | GND | |
13 | 2 | +12 В | |
14 | 3 | ||
15 | 3 | ||
15-контактный кабель питания Serial ATA. |
Slimline SATA
Контакт # | Порядок подключения | Назначение | |
---|---|---|---|
— | Выравнивающая выемка | ||
1 | 3 | Присутствие устройства | |
2 | 2 | +5 В | |
3 | 2 | ||
4 | 2 | Диагностический вывод | |
5 | 1 | Земля | |
6 | 1 |
Начиная с ревизии SATA 2.6 был определён плоский (slimline) коннектор, предназначенный для малогабаритных устройств — оптических приводов для ноутбуков. Контакт #1 slimline указывает на присутствие устройства, что позволяет выполнять горячую замену устройства. Slimline signal коннектор идентичен стандартной версии. Slimline power connector имеет уменьшенную ширину и уменьшенный шаг контактов в нём, поэтому коннекторы питания SATA и slimline SATA полностью не совместимы между собой. Контакты slimline power connector питания обеспечивают только +5 В, не предоставляя +12 В и +3.3 В.

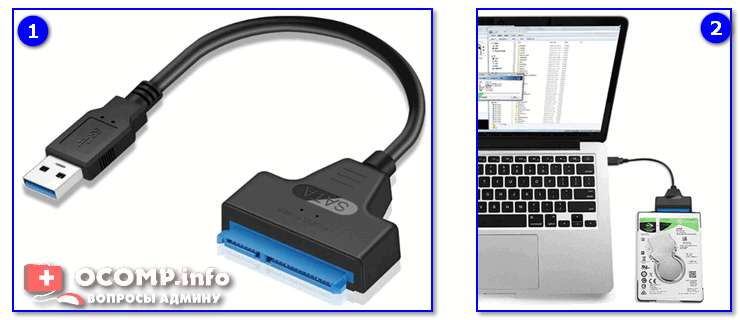

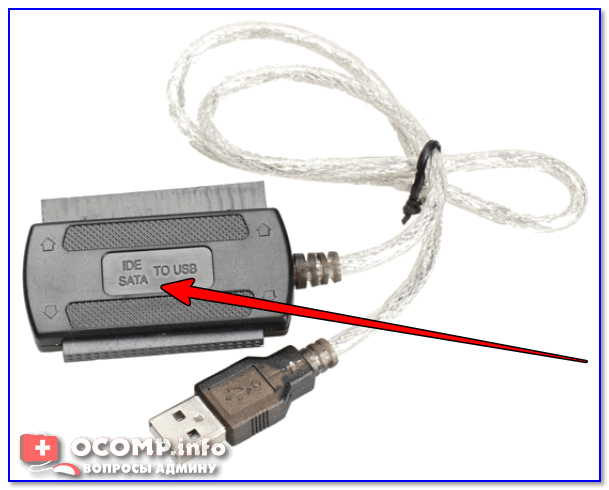

Существуют дешевые адаптеры для преобразования между стандартами SATA и slimline SATA, разновидности Mobile Rack.
Эксплуатация SSD
Сразу же после установки SSD его, желательно разбить на несколько разделов (также, как и обычный HDD).
Один раздел будет использоваться для операционной системы и системных файлов, остальные – для хранения другой информации.
Ещё один вариант – хранить основную часть файлов на обычном жёстком диске, а твёрдотельный накопитель отдать в распоряжение ОС и чаще всего запускаемых программ.
Такая оптимизация пространства SSD позволит продлить срок его службы.
Если размеры накопителя небольшие (экономный вариант покупки), в пределах 60–128 ГБ, рекомендуется периодически освобождать его от неиспользуемых файлов.
Не следует допускать, чтобы диск работал на границе своей ёмкости – это влияет и на скорость работы, и на эксплуатационный ресурс.
Для удаления лишней информации стоит использовать программу CCleaner.
Пользуясь твёрдотельными накопителями, стоит знать об особенностях удаления с него информации.
Желательно не просто удалить ненужный файл встроенными средствами системы, но и дополнительно очистить диск специальной утилитой – например, Eraser, вызвать которую после установки можно из контекстного меню Windows.
Рис.10. Использование утилиты для полного удаления данных с SSD
Ещё одним способом продлить ресурс SSD, предотвращающим преждевременный выход дорогостоящего оборудования из строя и потерю информации, является обеспечение бесперебойного питания.
Для этого необходимо следить за достаточным уровнем заряда аккумулятора ноутбука.
При подключении устройства к электросети (для подзарядки или в случае проблем с батареей) желательно пользоваться ИБП.
Непредвиденное отключение питания способно стереть информацию на SSD, а короткое замыкание в электросети в 80% случаев выводит из строя сам накопитель.
Повысит срок службы и эффективное охлаждение SSD – с использованием специальных подставок для ноутбука и периодической чисткой корпуса.
И, наконец, последняя рекомендация по увеличению ресурса – отказ от дефрагментации накопителя.
Во-первых, это не увеличит скорость работы, в отличие от HDD.
Во-вторых, дефрагментируя диск, вы уменьшаете количество оставшихся циклов перезаписи.
Разъемы SATA
Разъемы стандарта SATA — самые распространенные в наше время. Они встречаются как в старых ноутбуках десятилетней давности, так и в самых современных моделях, которые поддерживают спецификацию SATA III, обеспечивающую скорости передачи данных до 600 Мбайт/с. Разъемы SATA имеют семь контактов для передачи данных, 15 контактов для подключения питания и на плате ноутбука совмещаются в одной колодке.

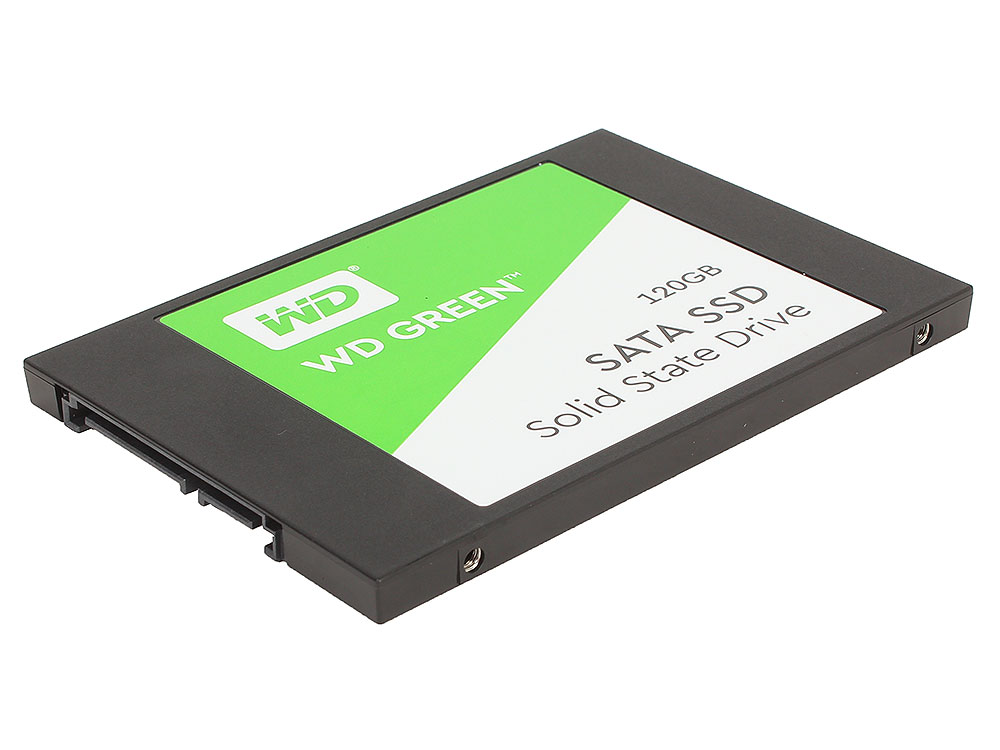

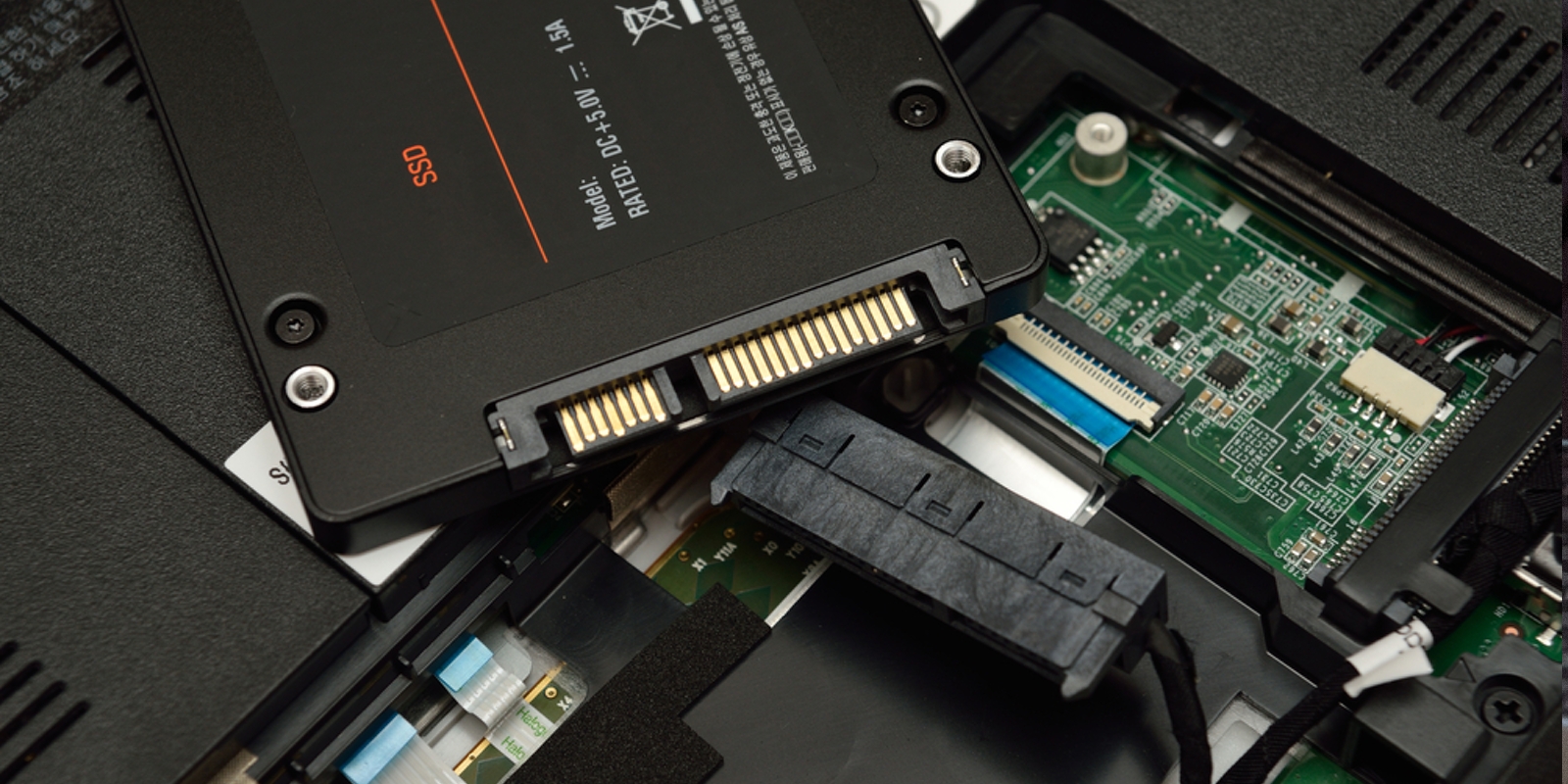

А можно установить SSD-накопитель формата 2.5″, который можно использовать как для хранения данных, так и в качестве системного накопителя, заметно ускоряющего работу ноутбука, особенно если до этого использовался накопитель eMMC или обычный жесткий диск
Но важно учитывать, что если для жестких дисков пропускной способности интерфейса SATA III хватает с лихвой, то для SSD-накопителя она становится бутылочным горлышком, и модели с разъемом M.2 и интерфейсом PCI-E могут достигать гораздо более высоких скоростей чтения и записи
Но на стороне SSD-накопителей формата 2.5″ более низкая цена, возможность установить его практически в любой ноутбук, даже устаревший, и простота установки
Кроме того, их энергопотребление в 2-3 раза меньше, чем у моделей с контроллером NVMe, что немаловажно для ноутбуков, от которых требуется длительное время автономной работы
Лучшие SSD накопители для компьютера цена-качество
Лучшие модели SSD отличаются надежностью, длительным сроком работы, высокой скоростью чтения и тихой работой.
Samsung MZ-76E500BW
Модель, способная значительно увеличить мощность и производительность компьютера.
Обусловлено это наличием большого объема памяти в 500 Гб, которой хватит не только для установки операционной системы, но и для хранения достаточного объема информации, установки даже объемных видеоигр и другого софта.
Наличие шифрования данных позволит надежно защитит устройство от утечки данных и взлома.
Максимальная скорость чтения и записи равняется 550 Мбайт/с и 520 Мбайт/с соответственно.
Подключение к компьютерной системе происходит при помощи физического интерфейса SATA III.
Стоит отметить, что это одна из лучших моделей 2022 года.
Технические характеристики:
- объем – 500 ГБ;
- интерфейс – SATA III;
- ресурс – 150 TBW;
- дополнительно – поддержка шифрования AES-256, SMART, TRIM, WWN.
Плюсы
- высокая скорость записи;
- качественная сборка;
- простая установка;
- легкий;
- большой объем.
Минусы
не обнаружено.
Samsung MZ-V7S500BW
Модель, отличающаяся запредельной производительностью благодаря оптимизированной прошивке и инновационной технологии NVMe.
Устройство обеспечивает очень высокую скорость записи и чтения, равной до 3500/3300 MБ/с соответственно.
Несмотря на улучшенные скоростные характеристики, прибор потребляет довольно мало электроэнергии.
Обеспечивает это интеллектуальная технология Intelligent TurboWrite, контроллер Phoenix и оптимизированная прошивка.
Технические характеристики:
- объем – 512 ГБ;
- интерфейс – PCI-E 3.0 x4;
- ресурс – 300 TBW;
- дополнительно – поддержка шифрования AES-256, SMART, TRIM, WWN.
Плюсы
- не греется;
- очень быстрый;
- качественная сборка;
- компактный;
- надежность.
Минусы
не обнаружено.
Samsung MZ-76E250BW
Модель, способна значительно увеличить память устройства благодаря достаточно большой вместительности, которая равняется 250 Гб.
На диск можно загрузить довольно много информации, в том числе видеоигры, которые будут запускаться практически мгновенно. Обусловлено это максимальной скоростью чтения и записи, равняющейся 520 Мбайт/с.
Диск имеет широкий диапазон форм-факторов, что делает его совместимым почти со всеми хост устройств.
Для увеличения скорости передачи файлов, размер буфера TurboWrite* увеличен до 78 Гб. За безопасность данных отвечает шифрование ES-256.
Технические характеристики:
- объем – 250 ГБ;
- интерфейс – SATA III;
- ресурс – 150 TBW;
- дополнительно – поддержка шифрования AES-256, SMART, TRIM, WWN.
Плюсы
- долгая гарантия;
- отличная скорость;
- надежность;
- производительность;
- собственная утилита Samsung Magician.
Минусы
не обнаружено.
Какие диски выбрать
Обычно форм-фактор определяет покупку:
- размер (2,5 или 1,8 дюйма);
- интерфейс (разъем или стандарт передачи данных SATA 1, 2, 3);
- тип накопителя (механический HDD, твердотельный SSD, или гибридные системы SSHD).
Если такие показатели SSD для ноутбука, как размер или разъем, изменить почти невозможно (разве что используя переходники), то стандарты передачи данных не так критичны, например, любой новый диск SATA 3 неплохо работает на старом ноутбуке.
Размышляя, какой SSD выбрать, помните, что существуют такие стандарты ячеек: MLC, SLC и TLC. Самая дешевая и недолговечная память стандарта TLC. Если нужна надежность и не слишком высокая цена, берите надежный накопитель с памятью MLC, самой быстрой является SLC, но она слишком дорога и применяется обычно для серверов.
Выбрать для себя лучший вариант можно, только четко выяснив, для каких целей будет использоваться устройство и какой предполагается бюджет. Например, если нужна офисная работа, то лучше взять SSD, даже дешевый, для торрентов — HDD или гибридное устройство. Следует помнить, что твердотельные диски имеют ограниченное количество циклов перезаписи ячеек.
Как выбрать SSD для ноутбука: инструкция
Разберем 3 наиболее важных критерия:
1. Форм-фактор
Выбор форм-фактора зависит от ноутбука, а не от вас. Более старые устройства могут работать с 2,5-дюймовыми твердотельными дисками SATA-интерфейса. Они медленнее, чем SSD с разъемом M.2. Но если в компьютере не предусмотрен разъем M.2, придется довольствоваться 2,5-дюймовыми SATA-SSD (он все равно будет быстрее старого жесткого диска). Наличие разъема M.2 у диска еще не говорит о его сверхпроизводительности, и на рынке есть много SSD устройств с SATA-интерфейсом, которые эффективно конкурируют с M.2-дисками.
2. Объем
На что точно не стоит обращать внимание, это модели объемом до 120 GB. На них не поместятся все видеофайлы, тяжеловесные игры и фотоальбомы, а результатом такого приобретения станет разочарование и боль
Со 120 гигабайтами жить можно, но куда лучше взять SSD накопитель на 256 GB, где можно разместить все ваше ПО с играми и емкими файлами. Ну а варианты на 512 GB и 1-2 TB — это уже идеальное решение, которого хватит «с головой».
3. Цена
Пожалуй, самая неприятная часть этой статьи
Ведь SSD для ноутбука на 256 GB (неважно, 2,5 или M.2) будет стоить порядка 4-5 тыс. руб
А цена ноутбуков с твердотельными дисками такого же объема, разумеется, намного выше, чем цена аналогичных моделей с жесткими дисками. Но важно понимать, что здесь все зависит от конкретного производителя, скорости записи/чтения, операций ввода/вывода в секунду при конкретных условиях и других параметров.

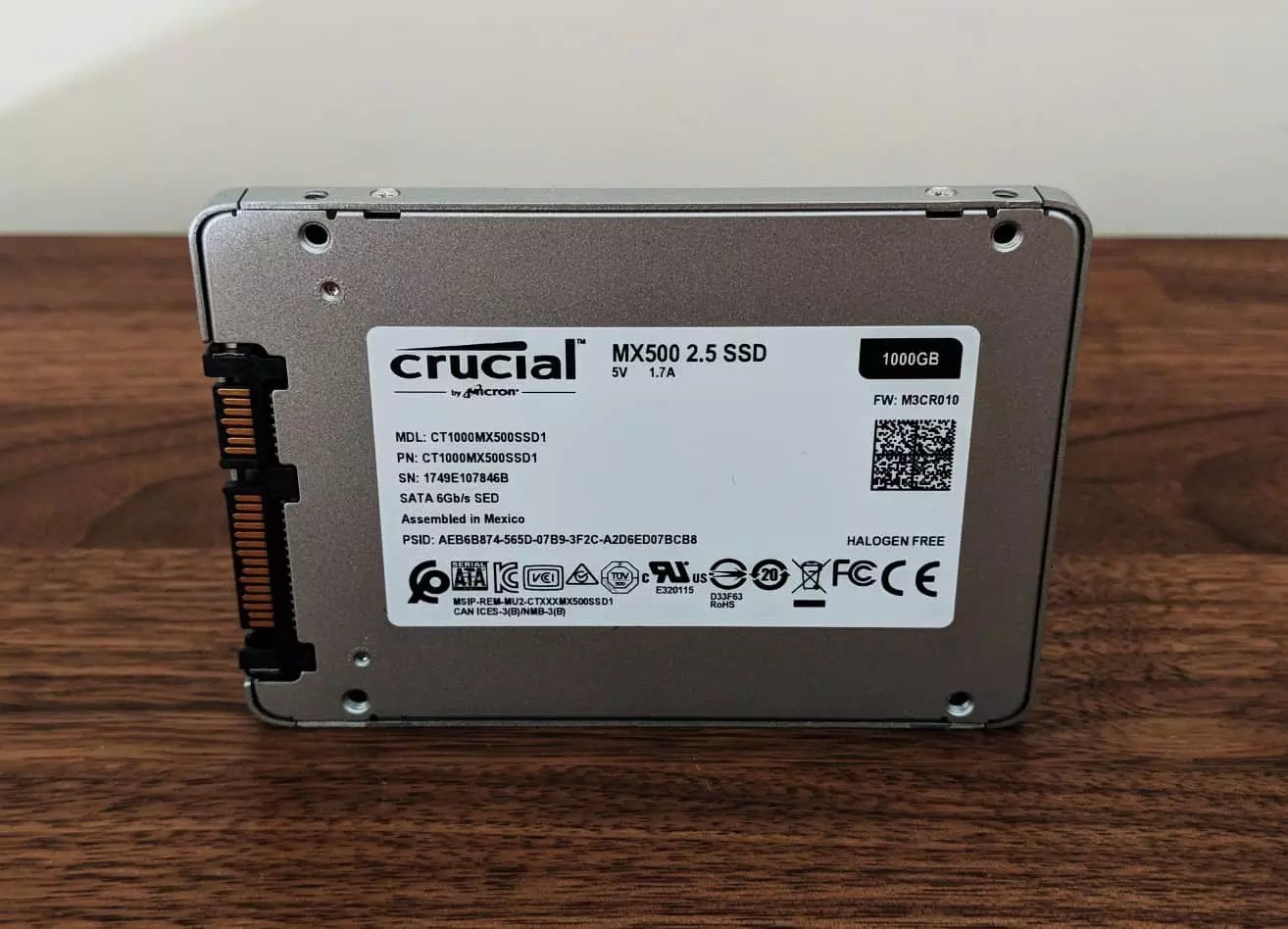

Беспроигрышный вариант — твердотельный диск SSD Crucial MX500, который:
- гарантирует запуск операционной системы за секунды;
- обеспечивает сверхбыстрый доступ к хранящимся данным;
- потребляет минимум электроэнергии, но работает крайне быстро;
- не шумит, не греется и предельно просто устанавливается в ноутбук.
Стоит этот твердотельный накопитель до 4 тысяч рублей, что крайне выгодно отличает его от прямых конкурентов.
Как определить, какой накопитель нужен?
Если вы решили сделать апгрейд накопителя или ставить в ноутбук дополнительный, первое, что нужно выяснить — тип уже установленного накопителя и наличие свободных разъемов под дополнительные. Если для стационарных ПК в спецификациях материнских плат точно указывается количество и тип разъемов под накопители, то с ноутбуками все сложнее. На сайте производителя могут не указывать технические подробности о слоте M.2.
Количество разъемов M.2, их тип или режим работы могут менять в разных моделях ноутбука. Например, на сайте производителя ноутбука ASUS TUF Gaming A15 мы видим вот такую информацию о накопителях.
Только в руководстве пользователя можно найти важные особенности, например, что данная модель не поддерживает SSD-накопители M.2 с интерфейсом SATA.
А второй слот M.2 доступен только на моделях с определенными видеокартами.
Из руководства пользователя становится известно и то, что отсек для жестких дисков недоступен для моделей ASUS TUF Gaming A15 с аккумулятором мощностью 90 Вт.
Неоценимую помощь в получении точных характеристик ноутбука окажет диагностическая утилита AIDA64, которая выдаст всю возможную информацию как об установленных накопителях, так и о материнской плате ноутбука.
И только на последнем этапе определения свободных разъемов под накопители стоит разбирать ноутбук. Доступ к SATA-разъемам обычно реализуется через удобный отсек для накопителей, и если эти разъемы свободны, можно установить в ноутбук как SSD, так и HDD форм-фактора 2.5″. Установку и замену таких накопителей сможет произвести даже начинающий пользователь.
А вот для доступа к свободным разъемам M.2 иногда может требоваться частичная разборка ноутбука, при этом контакты разъема довольно хрупкие и требуют аккуратного обращения. Поэтому замену или установку нового накопителя M.2 лучше доверить опытным знакомым или профессионалам из сервисного центра.
Выбор внешнего диска для хранения фото
Приобретите устройство My Book от WD объемом три терабайта. Поставляется с приложением для резервного копирования.
Сетевой накопитель Book Live
При наличии Wi-Fi маршрутизатора, подключите диск через сетевой интерфейс. Соедините его с роутером сетевым кабелем (идет в комплекте к устройству). Получайте доступ к информации удаленно. Настройка происходит автоматически при помощи ПО идущего с накопителем. Выпускается в объемах от одного до трех терабайт.
Live Duo для профессионалов
Внутри устройства находится два диска. Емкость от четырех до восьми терабайт.

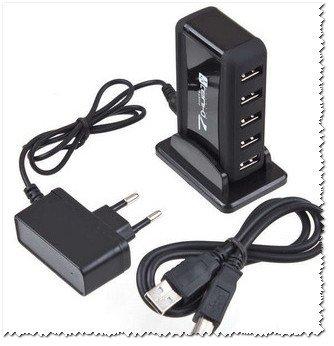

Устройство оснащено USB портом куда подключается диск. Например, для создания точки восстановления.
eSATA[править | править код]
Официальный логотип eSATA

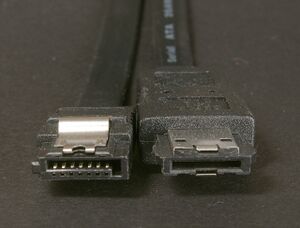

Разъёмы SATA (слева) и eSATA (справа)
eSATA (External SATA) — интерфейс подключения внешних устройств, поддерживающий режим «горячей замены». Был создан несколько позже SATA (в середине 2004).
Основные особенности
- Разъёмы — менее хрупкие, и конструктивно рассчитаны на большее число подключений, чем SATA, но физически несовместимы с обычными SATA, добавлено экранирование разъёма.
- Требует для подключения два провода: шину данных и кабель питания (в комбинированных USB/eSATA портах, eSATAp, отдельный кабель питания для выносных eSATA-устройств был упразднён).
- Длина кабеля увеличена до 2 м (по сравнению с 1-метровым у SATA), для компенсации потерь изменены уровни сигналов (повышен уровень передачи и уменьшен уровень порога приемника).
- Средняя практическая скорость передачи данных выше, чем у USB 2.0 или IEEE 1394.
- Сигнально SATA и eSATA совместимы, но используют разные уровни сигнала.
Поддержка
- Windows
Для поддержки режима горячей замены нужно включить в BIOS режим AHCI. В случае, если загрузочный диск Windows XP подключен к контроллеру, которому переключают режим с IDE на AHCI, Windows перестанет загружаться — активировать этот режим в BIOS возможно только до установки Windows. После включения режима в BIOS необходимо в начале установки Windows XP установить драйвер контроллера AHCI с дискеты «по методу F6».
Можно на установленную Windows XP без AHCI поставить AHCI-драйвер вручную (выбором inf-файла), после этого перезагрузиться в BIOS и выставить SATA mode режим во вкл. («ON»).
В Windows 7 и выше режим AHCI выбирается с помощью параметра реестра. Чтобы включить его, нужно в значении параметра «start» по адресу HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\services\msahci выставить значение 0 вместо 3 или 4. Затем перезагрузиться в BIOS и включить AHCI там.
- Linux
Практически все дистрибутивы поддерживают eSATA без каких-либо настроек. Для поддержки ядро должно быть сконфигурировано с поддержкой AHCI.
Power Over eSATA (eSATAp)
Розетка eSATAp

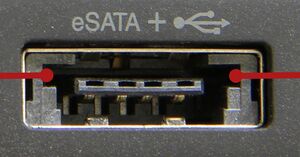

Розетка eSATApd. Красные точки показывают расположение контактов 12В
Изначально eSATA передаёт только данные. Для питания должен использоваться отдельный кабель. В 2008 году Serial ATA International Organization заявила разработку нового вида eSATA гнезда, совмещающего гнездо eSATA с гнездом USB 2.0 Type A. Новый вид разъёма получил название Power Over eSATA (eSATAp). В 2009 году появилась первая продукция с использованием нового разъема. Данный разъём позволял при использовании кабеля Power Over eSATA подключать SATA накопители без каких-либо дополнительных переходников для питания накопителя.
Конструктивно разъем выполнен как комбинация гнезд USB 2.0 Type A и eSATA. Питание 5В подавалось с контактов разъема USB. Некоторым жёстким дискам требуется не только питание +5В, но и +12В. Потому позже разъему добавили дополнительные контакты с питанием 12В. Некоторые производители называют его eSATApd (то есть dual power).
Однако конструктив разъема так и остался никем не стандартизированным. И USB IF и Serial ATA International Organization не выпустили никаких нормативных документов, касающихся этого варианта разъема. Потому, несмотря на техническую совместимость гнезда eSATAp с ответными штекерами USB и eSATA формально он не является стандартным.
Преимущества покупки
Покупка SSD-диск для ноутбука – одно из важнейших действий по увеличению производительности системы и скорости работы с данными.
На таком накопителе обращение к информации происходит гораздо быстрее.
Замена устаревшего диска HDD на более современный вариант принесёт больший прирост мощности, чем даже увеличение памяти или установка нового процессора.
Преимущества твёрдотельного накопителя для ноутбука:
- повышение скорости обращения к данным, что в несколько раз ускорит запуск программ;
- компактные размеры большинства устройств (кроме переносных вариантов), позволяющие легко подобрать SSD и для большого 17-дюймового ноутбука, и для маленького нетбука с дисплеем 10 дюймов;
- небольшой вес, особенно важный при использовании на переносном компьютере;
- сниженное потребление энергии, которое должно повысить среднее время работы вашего ноутбука от аккумулятора;
- высокий уровень надёжности работы SSD.

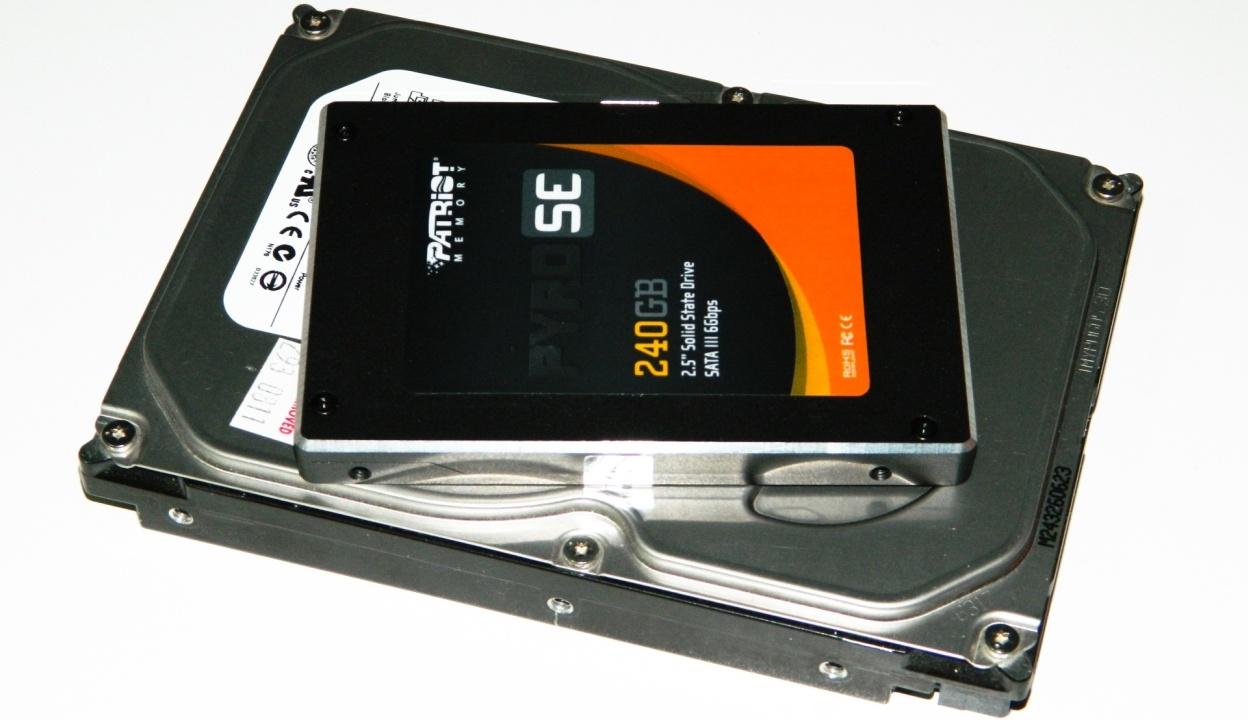

Рис.1. Компактные размеры SSD-диска даже по сравнению с компактным HDD для ноутбука
Среди недостатков, которые отмечаются у твёрдотельных накопителей, внимание обращают на его сравнительно небольшой ресурс: 3000–5000 циклов. Для обычного домашнего использования такое время примерно эквивалентно 7–8 годам работы, больше, чем средний пользователь работает с одним и тем же диском
Для обычного домашнего использования такое время примерно эквивалентно 7–8 годам работы, больше, чем средний пользователь работает с одним и тем же диском.
Сравнительная хрупкость SSD в данном случае не имеет особого значения – сам ноутбук ронять тоже нежелательно.
При этом, сравнительно высокая цена устройства компенсируется повышением скорости работы.
Почему требуется установка дополнительных накопителей
Многие пользователи ноутбуков, особенно бюджетных, быстро сталкиваются с нехваткой свободного места на накопителе. Накопители eMMC объемом 64 или даже 128 ГБ, обычно распаянные на плате ноутбука, в наше время легко заполняются за пару недель, ведь даже одна новая игра может занять все свободное место, не говоря уже о 4K-видео или объемных рабочих программах.
eMMC-модуль Toshiba 064G93
Пользователь стационарного ПК в этом случае может купить емкий жесткий диск формата 3.5″ или SSD-накопитель формата 2.5″, ведь даже бюджетная материнская плата ПК имеет как минимум четыре SATA-порта, а определить, свободны ли они, очень легко — достаточно открыть крышку ПК. Выбрать подходящий накопитель в ноутбук сложнее: начиная от трудностей с разборкой и заканчивая проблемами с получением точных характеристик материнской платы устройства и определением свободных разъемов. Но для начала надо разобраться в том, какие разъемы для накопителей вам могут встретиться.
Micro-USB
Вы вряд ли увидите порт micro-USB (и чуть больший порт mini-USB) в современных ноутбуках, но их по-прежнему можно найти во многих периферийных устройствах и аксессуарах. На самом деле, ни один ноутбук не имеет этого порта, поэтому вместо него мы используем фотографию кабеля micro-USB B.
Micro-USB кабель
Micro-USB обычно используется для устаревших смартфонов, маломощных планшетов, некоторых внешних жестких дисков и разных электронных устройств. Чаще всего они поддерживают USB 2.0 со скоростью до 480 Мбит/с, но иногда поддерживают USB 3.0, и разъемы micro-USB могут использоваться попеременно в обоих поддерживаемых портах. Если вы хотите подключить поддерживаемое устройство к ноутбуку без порта micro-USB, можно приобрести переходники USB Type-A и Type-C на micro-USB.
Разъем оптических дисков Slimline SATA и переходники для него

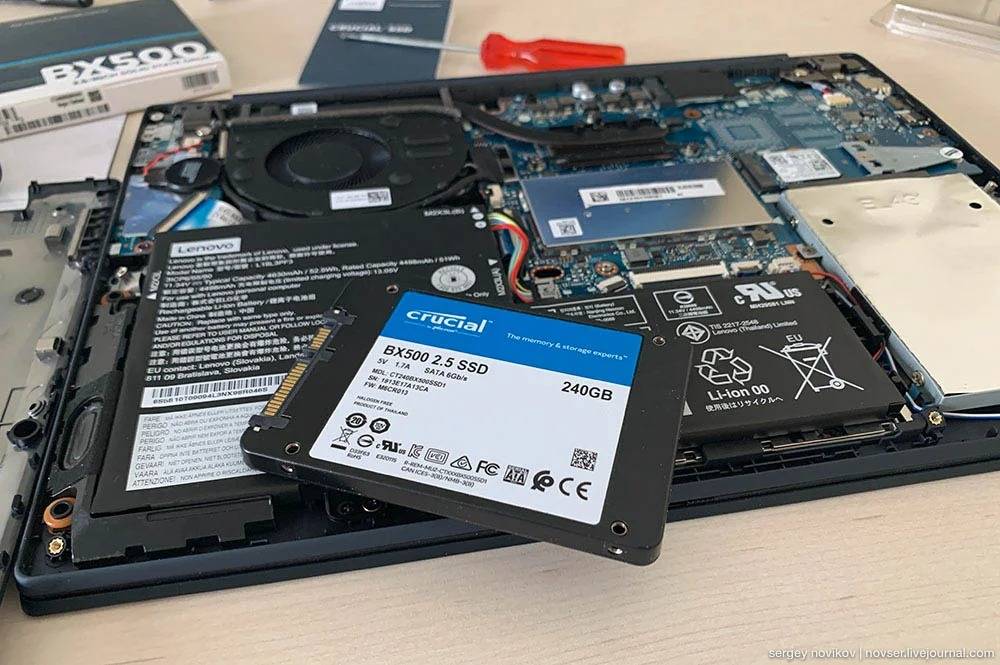

Оптические приводы в ноутбуке подключаются в более компактный разъем Slimline SATA, несовместимый с обычными разъемами SATA. Оптические приводы все реже используются в повседневной работе с ноутбуком, ведь объема DVD-диска в 4.7 ГБ в наше время мало на что хватает, а флеш-накопители USB работают гораздо быстрее и удобны в обращении. Пылящийся без дела оптический привод можно заменить на дополнительный жесткий диск или SSD-накопитель формата 2.5″ с помощью специального переходника, например, DEXP AT-DH01.

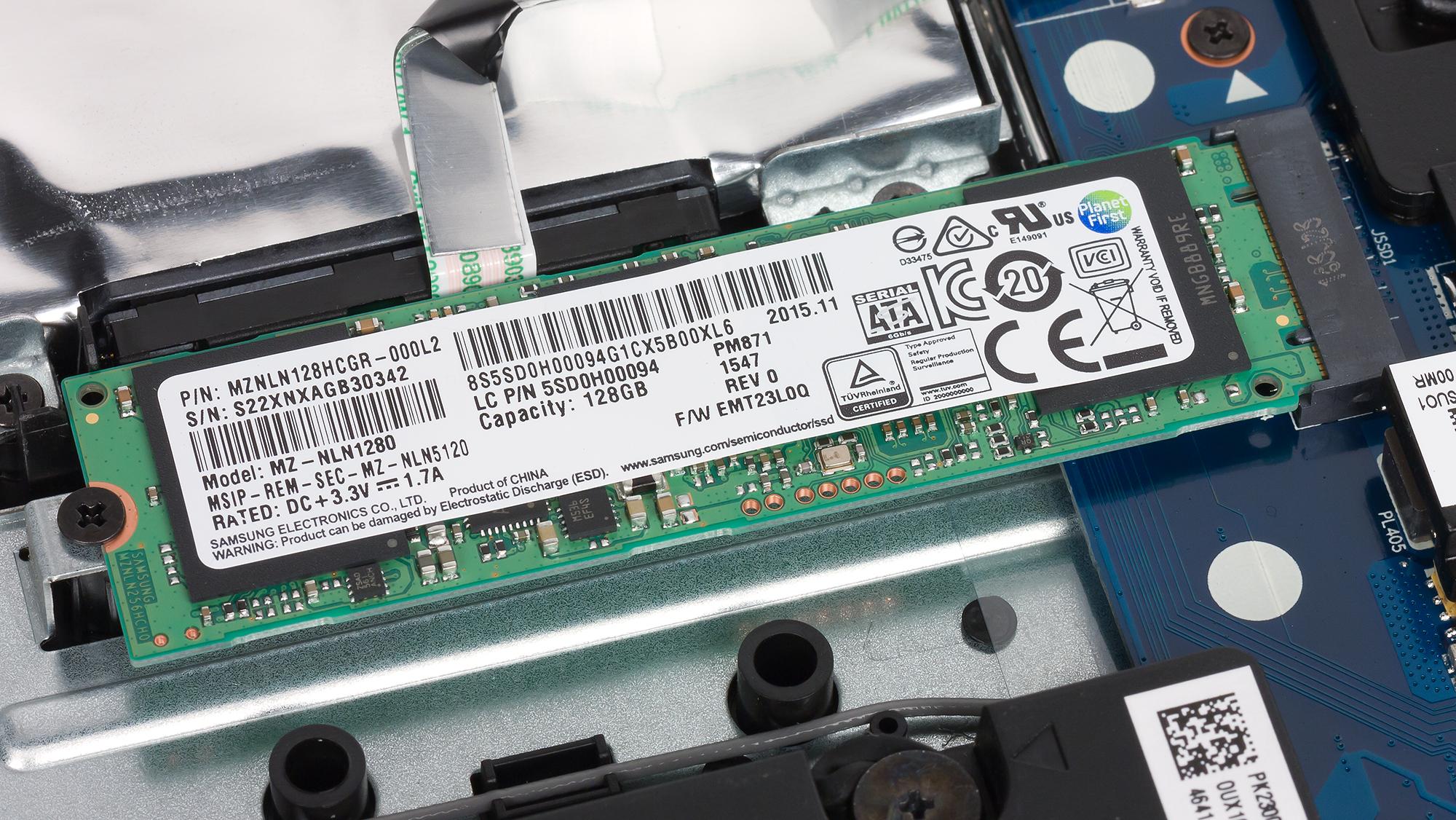

А есть и переходники, позволяющие установить в отсек оптического привода SSD-накопители формата M.2, например, Espada M2MS1295. При выборе подобных переходников нужно уточнить высоту оптического привода в вашем ноутбуке, она может быть 9,5 мм или 12,7 мм.
Используемая память
Определимся с типом памяти — HDD, или SSD. В чем их отличие?
HDD
Состоит из ферримагнитных пластин, куда записываются данные. Чтение происходит магнитными головками. Такие устройства боятся механических встрясок и ударов. Расстояние между головкой и пластиной — 0.1 микрометр. Ее касание к пластине (при механическом ударе), приведет к поломке.Такие устройства популярны из-за невысокой стоимости.
SSD
Используется flash-память. Движущие детали отсутствуют. Поэтому у них высокая скорость передачи данных. Их удобно переносить. Несмотря на ограниченное количество циклов перезаписи они обладают резервом, поэтому проработают не один год.
Типоразмер
От емкости накопителя зависят его физические параметры. Они бывают:
- 2,5″ (дюйма) — компактные устройства. Объем ограничен пятью терабайтами. Это мобильный вариант. Их легко переносить не боясь повредить. Для работы не используется дополнительное питание. Удобно применять как дополнительный накопитель для мобильного ПК;
- 3,5″. Объем до восьми терабайт. Настольный вариант.
Скорость вращения HDD
Измеряется в оборотах за секунду. Бывают:
- Тихие, не скоростные устройства со скоростью 5400. Применяются для хранения данных;
- Устройства со скоростью 7200. Показывают сбалансированные показатели;
- Самые быстрые — 10000.
Кэш-память
Применяется для:
- буферизации перед чтением или записью;
- хранения регулярно используемых данных (загрузочная запись).
В современных накопителях установлено от восьми до шестидесяти четырех мегабайт памяти. Рекомендую покупать устройства, на которых установлено минимум тридцать два мегабайта памяти.
HDMI
HDMI (мультимедийный интерфейс высокой четкости) — это самый распространенный способ подключения ноутбука к видеодисплею или домашнему развлекательному устройству. Многие телевизоры, внешние компьютерные мониторы и проекторы также оснащены портами HDMI. HDMI-соединения позволяют передавать видео и аудио высокой четкости в цифровом формате с ноутбука на внешний дисплей.
За прошедшие годы было выпущено несколько версий HDMI, и, несмотря на различия в возможностях, сами физические порты в разных версиях оставались одинаковыми. Последняя версия, HDMI 2.1, выпущенная в 2017 году, обеспечивает скорость передачи данных 48 Гбит/с и поддерживает разрешения 4K при 120 Гц или 8K при 60 Гц.
HDMI 2.1 также обеспечивает обратную совместимость, то есть его можно использовать с портами HDMI на старых устройствах без новых функций 2.1.

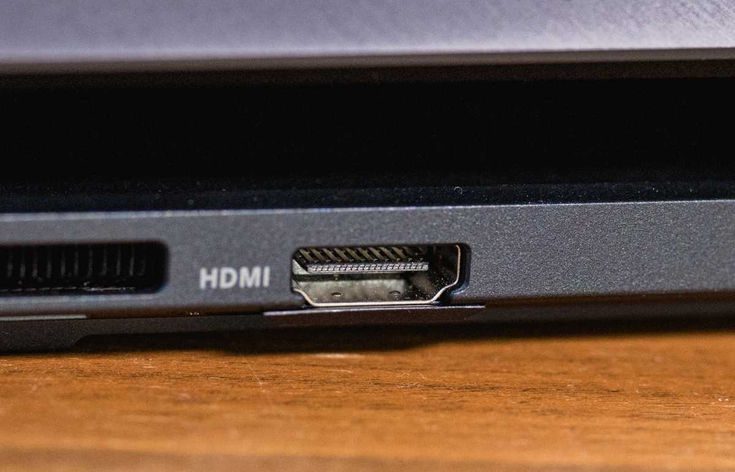

Порт HDMI ноутбука
В связи с широким распространением HDMI существует множество недорогих адаптеров для соединения HDMI и других портов, таких как DVI и USB Type-C. HDMI не может выводить изображение на два дисплея через один порт, поэтому некоторые ноутбуки сейчас продаются с портами mini HDMI, что означает, что вам понадобится адаптер, если вы хотите использовать его с обычным HDMI (на фото выше).

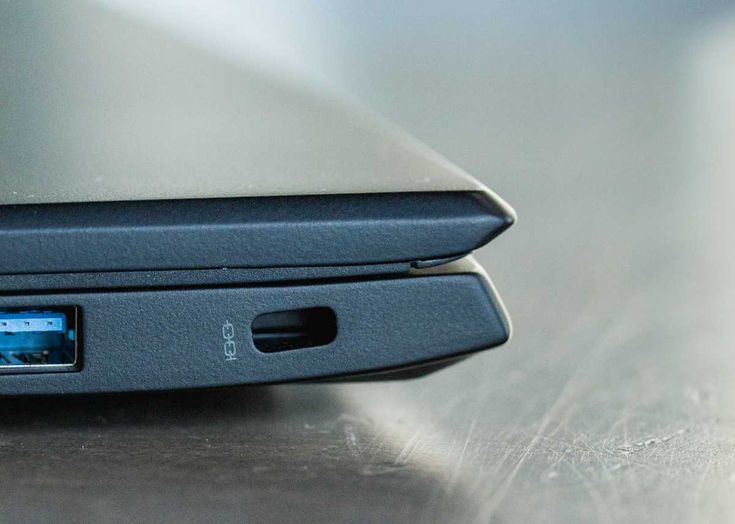

Слот для замка Кенсингтона Также известный как K-lock или K-slot, слот Кенсингтонского замка — это небольшое укрепленное отверстие, обычно встречающееся на ноутбуках, которое используется для крепления физического замка безопасности к вашему устройству. Он был внедрен в потребительские ноутбуки начиная с 2000 года. В зависимости от модели ноутбука, это гнездо замка можно найти либо на боковой, либо на задней стороне ноутбука.
Хотя многие ноутбуки имеют встроенный слот для замка Кенсингтона, они редко поставляются с самим механизмом блокировки кабеля. С помощью совместимого кабельного замка, вставленного в гнездо замка, другой конец кабеля можно закрепить в надежном месте, тем самым зафиксировав ноутбук и предотвратив кражу. Слот для замка часто обозначается маленьким значком замка рядом с отверстием.
Kensington Lock порт ноутбука
Подключение жесткого диска к USB
Вариант 1: через специальный переходник
Использование переходника — это самый простой, удобный и дешевый вариант (правда, есть минус — диск никак не защищен от внешних воздействий: на него попадает пыль, может что-то пролиться и т.д. Годится больше для домашнего настольного использования).
Такой переходник представляет он из себя обычный кабель с SATA (IDE) и USB интерфейсами (см. скриншот ниже). Отмечу, что среди переходников есть универсальные варианты (т.е. SATA + IDE (может быть очень удобно, если у вас есть разные накопители)).
Переходник с SATA на USB
Универсальный переходник (можно подключить как старый IDE диск, так и SATA вариант)
Что касается непосредственно использования:
- достаточно соединить диск с USB-портом ноутбука (ПК) и открыть проводник — далее им можно пользоваться как обычным накопителем;
- если диск в «Моем компьютере» не отображается (часто бывает с новыми накопителями) — нужно зайти в управление дисками и отформатировать его (как это делается — https://ocomp.info/zhestkiy-disk-ne-otobrazhaetsya.html).
SSD накопитель подключен к USB-порту ноутбука с помощью спец. кабеля
Что нужно знать перед покупкой переходника:
интерфейс диска, который вы хотите подключить к USB (сейчас можно встретить IDE и SATA интерфейсы, разница между ними показана на фото ниже);
физический размер диска (обычно, он измеряется в дюймах). В ноутбуках используются диски в 2,5 дюйма (или их еще обозначают как 2,5″), в компьютерах 3,5 (или 3,5″). Дело в том, что диск в 2,5″ можно подключить без доп
Вообще, USB 2.0 и USB 3.0 обратно-совместимые (т.е. работать будет и тот, и другой переходник), однако USB 2.0 работает значительно медленнее (в ~2-2,5 раза), его скорость при копировании/чтении файлов составит всего ~25-30 МБ/с (впрочем, и этого достаточно для большинства задач).
Это касается переходников без дополнительных источников питания.
Некоторые пользователи подключают к одному USB-порту сразу несколько устройств: диск, зарядку телефона, мышку и т.д. Может так стать, что питания от USB-порта перестанет хватить диску и он станет невидимым (либо начнет «пропадать» при попытке скопировать на него информацию).
Чтобы этого избежать: старайтесь подключать один накопитель к одному USB-порту. Если вам нужно подключить 3-4 внешних диска — используйте спец. хаб (разветвитель) с блоком питания (фото ниже).
USB-разветвитель с доп. питанием
Вариант 2: использование контейнеров (по англ. BOX)
Этот вариант хорош тем, что диск в нем более защищен (от пыли, влаги, вибраций, падений* и т.д.), и его можно использовать не только за домашним столом, но и брать с собой.
В принципе, таких контейнеров также много, как и переходников: есть для SATA и IDE интерфейсов, как с доп. источниками питания, так и без оных.

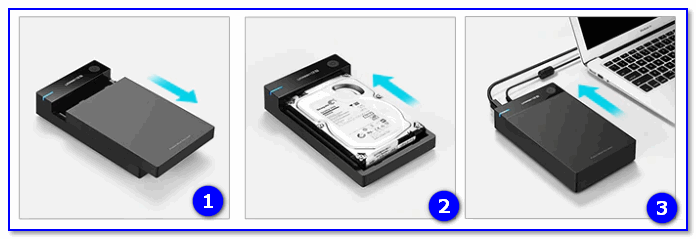

BOX для подключения диска 3,5 дюйма к USB
Так вот, если вы купите контейнер для тонкого накопителя (в 7 мм), то в него вы не сможете вставить диск, толщина которого будет выше…
Вариант 3: использование док-станции
Этот вариант подойдет в том случае, когда вы хотите быстро и легко подключать сразу несколько жестких дисков к USB-порту (разумеется, это не переносной вариант). Как правило, многие док-станции оснащены доп. портами: USB, SD/MMC, X-Memory, MS и пр. (см. фото ниже).

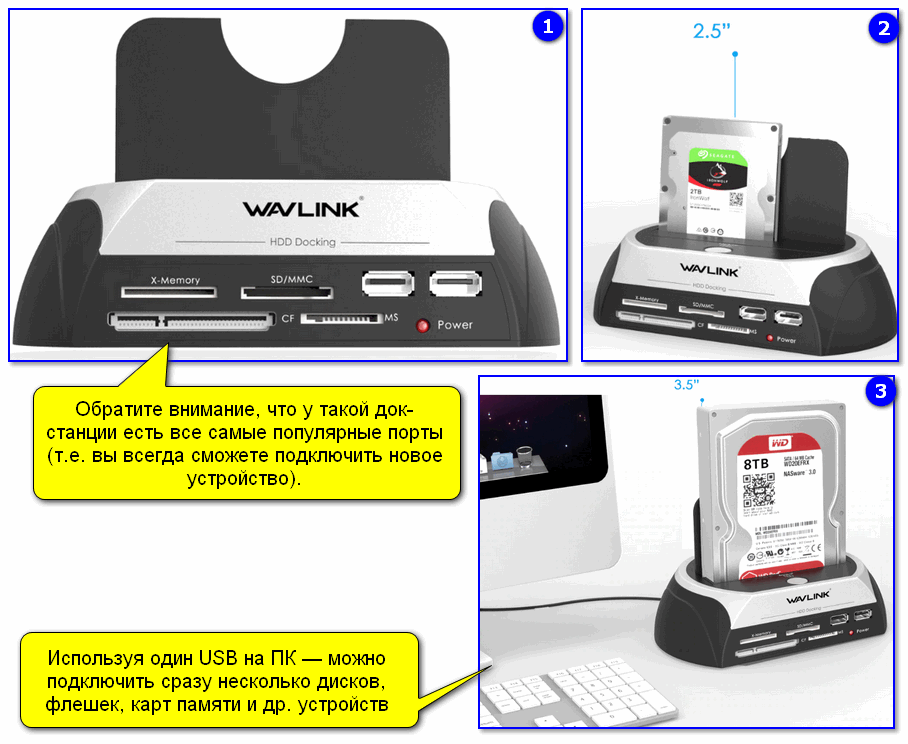

Док-станция (в качестве примера) / Кликабельно
Вообще, док-станции могут комплектоваться разным количеством портов, иметь слоты для подключения не только 2-х дисков, как на фото выше (но и более), поддерживать различные протоколы (Wi-Fi, Bluetooth и т.д.). Используются, чаще всего, когда необходимо работать с большим объемом информации, сразу с несколькими накопителями.
Дополнения по теме статьи приветствуются…
Всего доброго!
Даем определение
SATA это последовательный интерфейс передачи данных между различными накопителями информации, который пришел на смену параллельному интерфейсу АТА.
Начало работ по созданию данного интерфейса было организованно с 2000 года.
В феврале 2000 года, по инициативе компании Intel была создана специальная рабочая группа, в которую вошли лидеры IT технологий тех и теперешних времен: компания Dell, Maxtor, Seagate, APT Technologies, Quantum и много других не менее значимых компаний.
В результате двух годичной совместной работы, первые разъемы SATA появились на системных платах в конце 2002года. Они использовались для передачи данных через сетевые устройства.
А с 2003 года последовательный интерфейс был интегрирован уже во все современные системные платы.
Чтобы визуально ощутить разницу между АТА и SATA посмотрите фото ниже.
Параллельный интерфейс АТА.
Последовательный интерфейс Serial ATA.
Новый интерфейс на программной уровне, совместим со всеми существующими аппаратными устройствами и обеспечиваем более высокую скорость передачи данных.
Как видно из фото выше 7 контактный провод имеет меньшую толщину, что обеспечивает более удобное соединение между собой различных устройств, а также позволяет увеличить количество разъемов Serial ATA на системной плате.
В некоторых моделях материнских плат их количество может достигать аж 6.
Более низкое рабочего напряжение, меньшее количество контактов и микросхем уменьшило тепловыделение устройствами. Поэтому контроллеры портов SATA не перегреваются, а это обеспечивают еще большую надежную передачу данных.
Однако к интерфейсу Serial ATA еще проблематично подключить большинство современных дисководов, поэтому все производили современных системных плат еще не отказались от интерфейса АТА (IDE).
