Импульсные блоки питания: принципы работы для новичков

Прозвонка выпрямителя и основных элементов

Первым делом проверяем предохранитель, сделать это нужно прозвонкой или мультиметром в режиме прозвонки либо измерения сопротивлений.

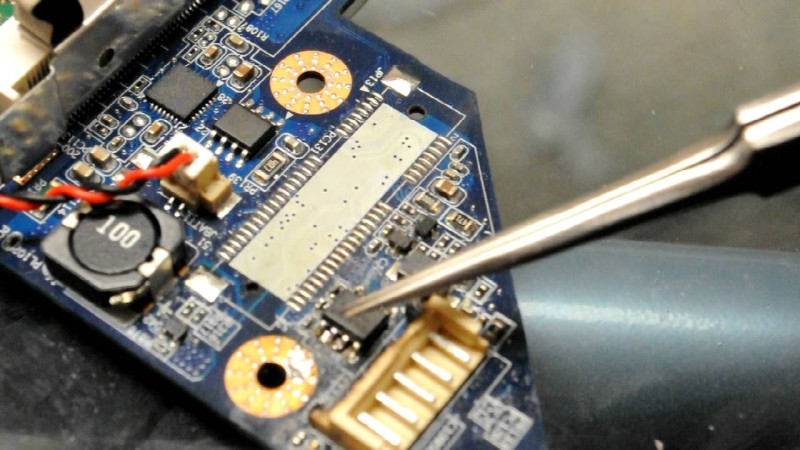

Внешний вид предохранителя на плате ЗУ от ноутбука и обозначение его номинала и напряжения предохранителя

Сделать это очень просто — берём щупы мультиметра и касаемся обоих выводов предохранителя. Если он исправен, то на экране мультиметра высветится число, близкое к нулю хоть в режиме прозвонки, хоть в режиме измерения сопротивлений, а если сгоревший, то загорится единица в правой части экрана (или n, или знак бесконечности).

Проверка исправного предохранителя мультиметром

Сегодня в электронике, как правило, используются диодные мосты, расположенные в одном корпусе. Прозвонка такого элемента имеет особенности, говорить о которых следует после освежения знаний об основных свойствах диода и схемы диодного моста (её ещё называют схемой Греца).

Ещё со школьного курса физики мы помним, что ток пропускается диодом исключительно в одном направлении. Выглядит схема моста так:

На выводы, отмеченные значком ~, подаётся переменное напряжение, а с плюсового и минусового проводов получается постоянное напряжение. Освежив память, можно говорить о прозвонке современного диодного мостика мультиметром.

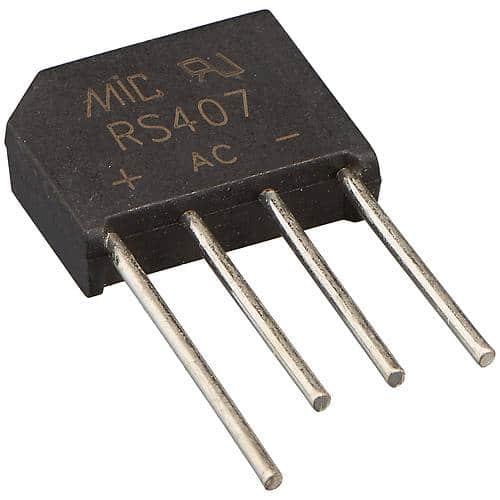

У нас под рукой оказалась диодная сборка RS407, вот на её примере и распишем порядок действий.

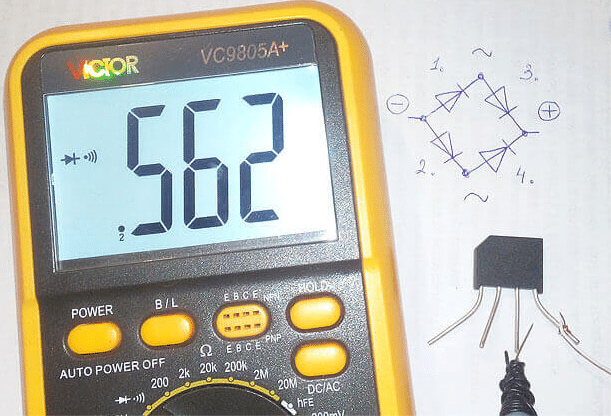

На мультиметре включаем режим проверки диода, совмещённый с режимом прозвонки.

Чтобы легче было ориентироваться, нарисуем схему на листке. Начнём проверку с диодов, отмеченных цифрами 1 и 2. Соединяем плюсовой щуп с минусовым выводом мостика, а плюсовой к выводу со значком «~». С учётом того, что диодов 2, повторяем эту операцию.

При таком подключении диоды работают в проводящем режиме, и на дисплее отобразится какое-то число, отображающее падение напряжения на P-N переходе, когда диод открыт.

Для получения стопроцентной уверенности в работоспособности тестируемых диодов, выполняем проверку при обратном их включении. В этом случае чёрный провод подключается к выводу моста со знаком «-», а красный к местам подключения переменного напряжения. Картинка должна быть такой:

Наличие единицы на дисплее говорит о высоком сопротивлении P-N перехода. То есть диодами не пропускается ток, что является подтверждением их исправности. Для проверки второй пары выполняем те же самые действия, только чёрный провод подключается на плюсовой вывод.

Кто-то может сказать, что предлагаемая методика слишком сложная и нудная. Мы же называем её дотошной и чрезвычайно эффективной, так выполняется проверка каждого диода индивидуально.

На плате выпрямителя, помимо диодного мостика, имеется ещё множество элементов, выход из строя которых влияет на работоспособность устройства. Мультиметром мы можем проверить, например, резистор. Часто причиной его неисправности является замыкание, при этом замкнутый резистор зачастую сильно греется.

Если же произошёл обрыв резистивного слоя, то его обнаружить можно только тестером. Справедливости ради надо сказать, что происходит это очень редко. Тем не менее знать, как определить эту неисправность, не помешает. Выставляем режим прозвонки и соединяем измерительные щупы с выводами резистора. Если на дисплее высвечивается единица, то это говорит о том, что данный элемент находится в обрыве. Более точно резисторы можно проверить в режиме измерения сопротивлений. Если оно близко к нулю, возможно, резистор замкнут, если выходит в диапазон десятков мегаом или вообще выходит из пределов измерения — скорее всего, элемент в обрыве.

Не лишней будет проверка качества пайки всех проводов на плате выпрямителя. Подробнее об устройстве и ремонте зарядных устройств для ноутбука вы увидите в следующем ролике.

Вскрытие корпуса блока питания

Вскрытие корпуса блока питания

Перед началом восстановления блока питания от лэптопа, нужно правильно демонтировать ее. Большинство моделей зарядных устройств для ноутбуков выпускаются в неразборном исполнении. Однако их можно разобрать, если действовать строго по инструкции.

Первый вариант разборки

Первый вариант разборки

Для проведения таких манипуляций нужно подготовить медицинский шприц и заполнить его бензином. Дальше следует обработать шов блока питания этим веществом по периметру, подождать 5-10 минут и выполнить идентичные действия.

После этого, стоит подготовить плоскую отвертку и отсоединить элементы корпуса. Если попытки безуспешные, нужно повторить процедуру.

Второй вариант разборки

Второй вариант разборки

Согласно отзывам многих пользователей, автомобильное топливо не всегда позволяет демонтировать корпус БП ноутбука без сложностей. Успешность подобного воздействия зависит от материала изготовления корпуса и специфики его соединения.

Если поверхность запаяна, то бензин окажется бесполезным. Чтобы разделить две части корпуса, нужно взять нож и молоток. Для начала следует навести на шов нож и постепенно простучать по его периметру ударами молотка.

Используя молоток, необходимо быть осторожным, чтобы не повредить корпус и не сделать сквозное отверстие. Не пытайтесь завершить процедуру с первого раза, прикладывая большие усилия. Если первые попытки не принесли положительных результатов, придется повторить их.

Определение величины напряжения

Значения постоянного и переменного напряжения также можно узнать с помощью мультиметра. Для этого нужно:

1. Красный провод с измерительным щупом подключить ко входу прибора, обозначенному надписью V Ω мА, черный провод нужно оставить в гнезде с надписью COM ;
2. Регулятором измерительного прибора выбрать режим проверки постоянного или переменного напряжения (в зависимости от характеристик цепи);
3. Если требуется, выбрать уровень проверяемого сигнала;
4. Подключить щупы в схему, параллельно участку, на котором требуется измерить напряжение;
5. На экране мультиметра отобразится нужная величина.

Мультиметр — незаменимый прибор для эффективной работы с электрическими цепями и сигналами

С помощью такого устройства можно быстро выявить неисправность, определить нужные параметры сигналов, поэтому его важно всегда иметь под рукой

Проверяем небольшие блоки питания для различной аппаратуры – касс, фотоаппаратов, сотовых телефонов и тд.- т.е. выдаваемую силу тока

– так как в ряде случаев наличие выдаваемого напряжения – вольтаж НЕ ВСЕГДА гарантирует полную работоспособность блока питания.

«В разрыв с нагрузкой»

– переключатель режимов тестера ставим как на фото – максимальное значение для данного тестера 10 Ампер – соответственно и измерять блоки питания мощностью более 10 ампер нельзя.

Правый щуп переключаем в гнездо слева (для измерения силы тока всегда нужно не только менять режим, но и перетыкать щупы или как в данном случае – данной модели мультиметра – один крайний щуп).
Далее разрываем цепь – если нельзя открыть корпус просто перерезаем одну жилу питающего провода и замыкаем цепь мультиметром, т.е. один провод – один щуп тестера на аккумуляторную клейму (или один конец перерезанной жилы провода от блока питания) – второй на питающую цепь т.е. провод от блока питания (или второй конец перерезанного провода), т.е. просто замыкаем цепь от блока питания на устройство через мультиметр.
При этом мы можем увидим что если энергопотребитель в данном случае аккумулятор полностью разряжен – то сила тока может в два раза превысить указанную на блоке питания.
По мере зарядки, если измерить повторно через некоторое время сила тока будет снижаться по мере того как батарея будет доходить до полной зарядки. Как только батарея будет полностью заряжена мы увидим что сила тока от блока питания без нагрузки от потребителя ничтожно мала – стремиться к нулю. Это не признак неисправности. Просто нужно измерять под нагрузкой – т.е

когда блок питания питает потребителя – аккумулятор.
ВНИМАНИЕ: ИЗМЕРЯТЬ НУЖНО В ТЕЧЕНИЕ 1-2 СЕКУНД, ПРИ БОЛЬШОЙ МОЩНОСТИ БЛОКА ПИТАНИЯ 3-5 И ВЫШЕ АМПЕР ДАЖЕ ПРИ 12 ВОЛЬТНОМ НАПРЯЖЕНИИ БЛОКА ПИТАНИЯ – ПРОВОДА МГНОВЕННО – ДАЖЕ ЗА СЕКУНДУ НАГРЕВАЮСЯ ДО 60-70 ГРАДУСОВ.

На всякий случай повторюсь – мы измеряем не переменный ток 220В из розетки, а уже преобразованный на постоянку с номинальным напряжением 3 – 5 – 10 – 12 Вольт и соответствующей силы тока 1-3 ампер (как правило, все это написано на этикетке на самом блоке питания).

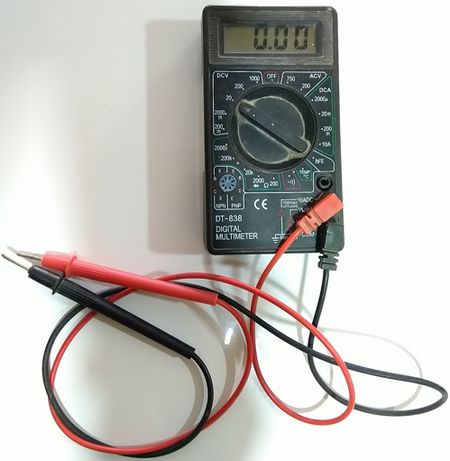

На фото ниже – мультиметр в положении измерения силы тока.

Фото инструкция проверки работы блока питания, тестер для проверки блоков питания – положение переключателя режима и щупов мультиметра приведены на фото:

Схема – методика проверки блока питания на работоспособность – на разрыв.

Как проверить блок питания ноутбука мультиметром

Производители стараются улучшить показатели работы, добавить новые возможности и повысить качество технических характеристик. Но несмотря на применение передовых идей и разработок, с течением времени любая техника может выходить из строя и не выполнять свои функции в полном объёме

Это может существенно замедлить или вовсе остановить рабочий процесс, поэтому важно быстро диагностировать и устранить неполадки

В нашей статье мы расскажем о способе проверки состояния блока питания при помощи различных устройств. Данный метод позволит проверить состояние техники, не разбирая корпус и внутреннюю конструкцию.

Подготовка к проверке адаптера питания

Перед тем, как начать проверку адаптера питания с помощью мультиметра, необходимо выполнить ряд подготовительных мероприятий. Правильная подготовка позволит избежать ошибок и обеспечит безопасность во время проверки.

Осмотр адаптера и шнура питания

Внимательно осмотрите адаптер и шнур питания на предмет видимых повреждений или нарушений целостности изоляции. Проверьте, нет ли на них трещин, выступающих проводов или других признаков проблемы. Если обнаружены какие-то повреждения, замените адаптер или шнур перед проведением проверки.

Проверка разъема адаптера и ноутбука

Еще до исследования адаптера питания с мультиметром, удостоверьтесь, что разъем адаптера и ноутбука исправен. Посмотрите на разъем адаптера с торца и убедитесь, что контакты не повреждены и не загрязнены. Осмотрите разъем на ноутбуке и проверьте его наличие каких-то видимых проблем. Если обнаружены повреждения на разъеме, лучше обратиться к специалисту за помощью в ремонте или замене разъема.

Использование блока питания с правильным напряжением

Для проверки адаптера питания с мультиметром, убедитесь, что блок питания имеет правильное напряжение для вашего ноутбука. Обычно, требуемое напряжение можно найти на блоке питания или на самом ноутбуке. Использование адаптера с неправильным напряжением может привести к неисправности ноутбука или даже повреждению его компонентов. Если у вас возникают сомнения относительно правильности напряжения, обратитесь к инструкции к вашему ноутбуку или проконсультируйтесь со специалистом.

Подключение мультиметра и проверка условий

Перед тем, как подключить мультиметр к адаптеру питания, убедитесь, что условия проверки безопасны и правильные. Не ставьте себя под нагрузку лишних рисков или опасностей. Обеспечьте адекватное освещение, комфортное окружение и отсутствие препятствий вокруг вас.

На этом этапе подготовки необходимо заранее решить, каким именно методом будет проводиться проверка адаптера питания с мультиметром. Например, можно проверить напряжение на выходном разъеме блока питания или проверить его при нагрузке с помощью тестеров или резисторов. Также решите, какие значения напряжения являются нормальными для вашего адаптера и ноутбука.

После проведения всех подготовительных мероприятий, вы будете готовы приступить к проверке адаптера питания с использованием мультиметра и детальному анализу его результатов.

Чем отличается от трансформаторного блока питания

Блок-схемы трансформаторного и импульсного блоков питания

Как работает трансформаторный блок питания

В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.

Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации

Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.

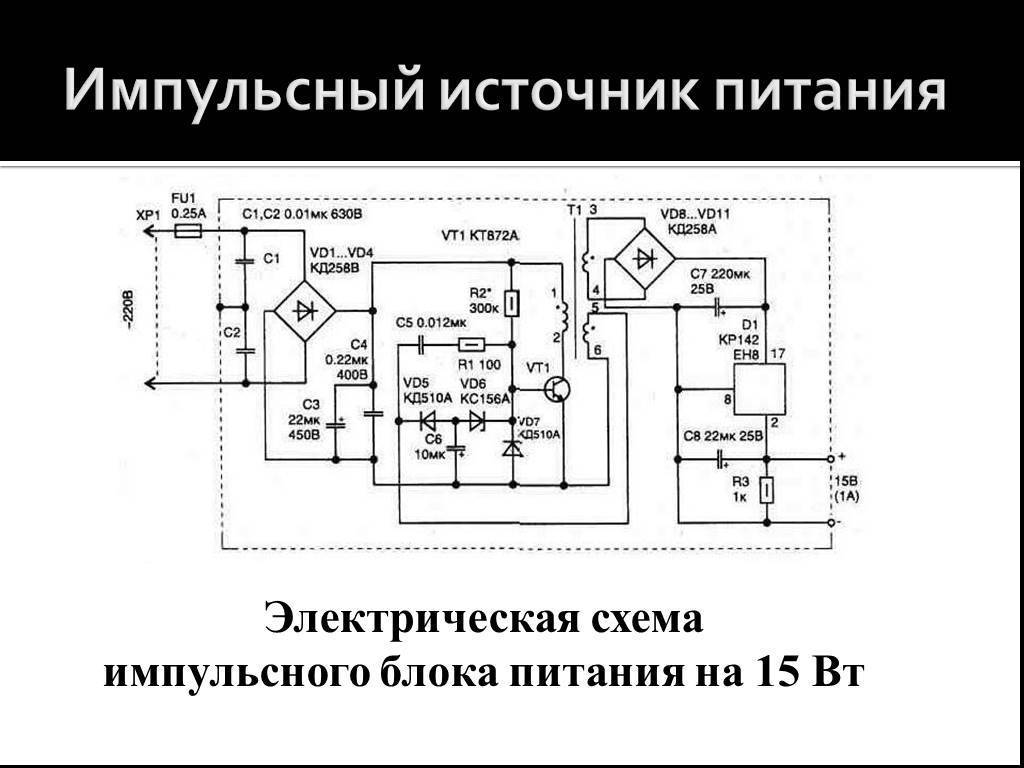

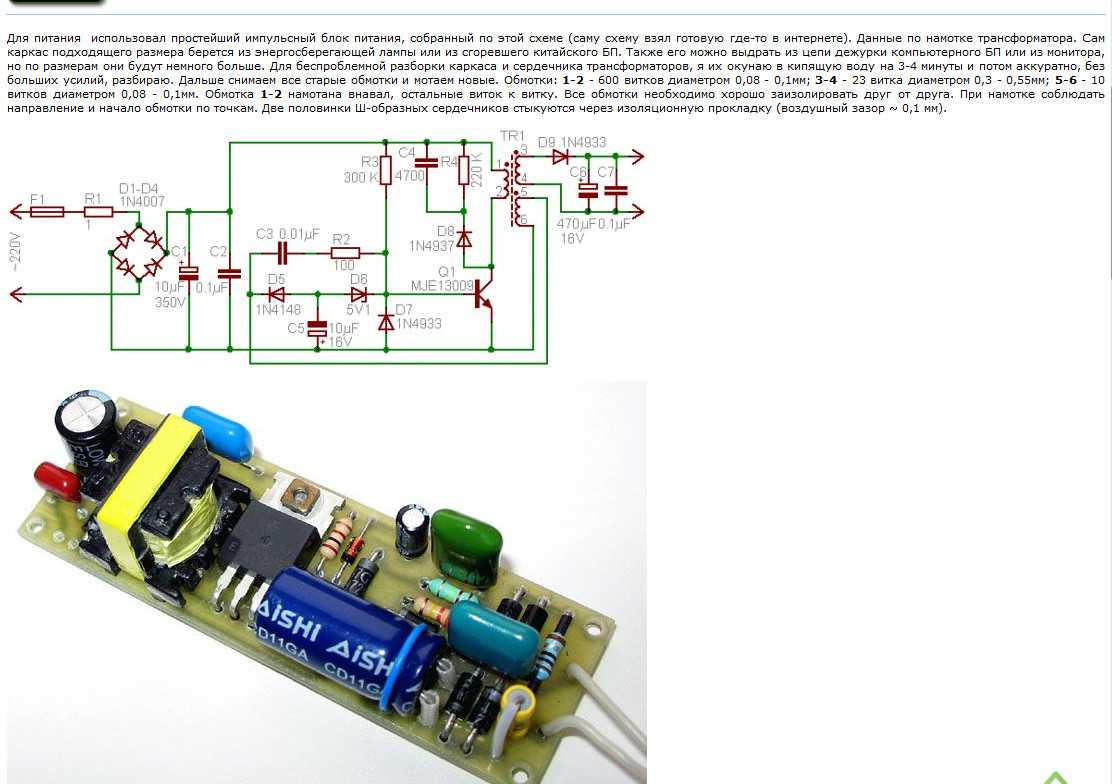

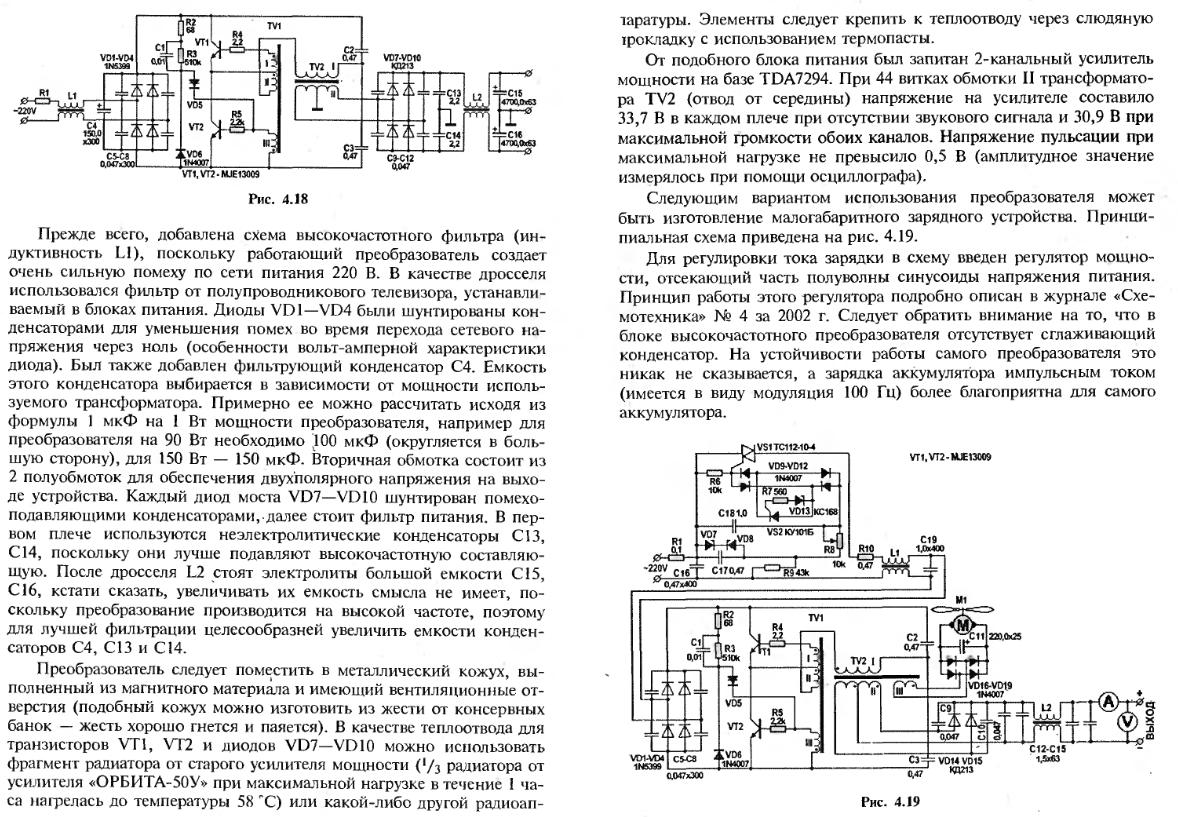

Устройство импульсного блока питания и его принцип работы

В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».

Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность

Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц

Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.

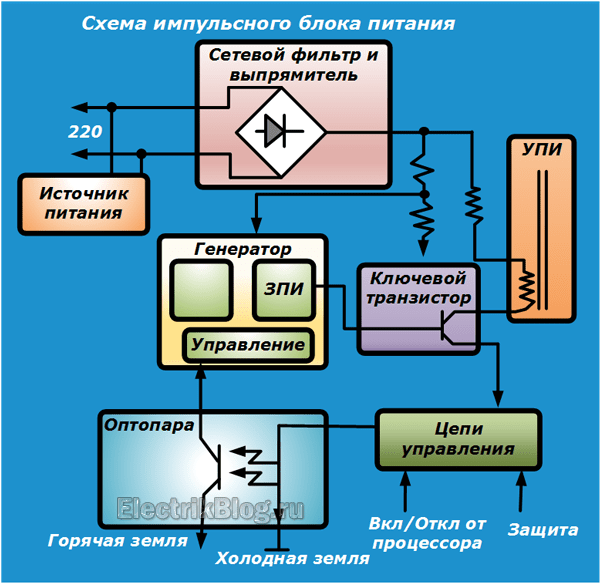

Блок-схема ИИП с формами напряжения в ключевых точках

Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).

На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.

Достоинства и недостатки импульсных блоков питания

Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.

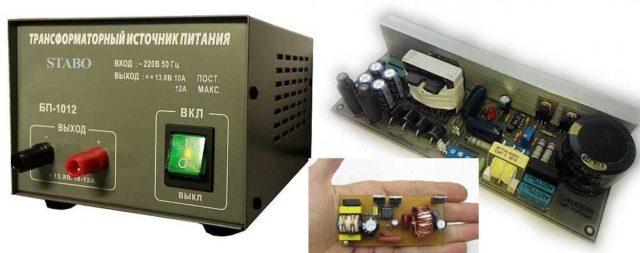

Размер тоже имеет значение

Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.

Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.

Как самому проверить блок питания от ноутбука на работоспособность

Что делать, если ноутбук перестал заряжаться от блока питания? Рассмотрим возможные способы как проверить работоспособность блок питания ноутбука с мультиметром или без него.

Основной причиной почему перестал заряжаться ноутбук может стать блок питания, которое могло выйти из строя из за сильных скачков напряжения в сети или из за механического повреждения провода или самого адаптера (Внимание! проверять на механические повреждения Б/П нужно предварительно отключив ее от сети). Если в момент зарядки ноута вы почувствовали запах гари исходящее с блок питания после чего оно перестало заряжать, то однозначно заряднику конец и пора задуматься о приобретении нового Б/П

Всегда покупайте только оригинальные блоки питания для ноутбука, они не только гарантируют стабильную и безопасную работу вашего ноутбука, но и долговечность аккумуляторных батареей которые заряжаются с помощью этого же Б/П.

Проверить работоспособность блок питания ноутбука без мультиметра можно разными простыми и нехитрыми способами. Например, вы можете сами забрать свой ноутбук к знакомым, у которых так же есть ноут или же попросить у них блок питание, чтоб проверить и выяснить, сгорел ли блок питание или сам ноутбук вышел из строя. В таком случае нужно обязательно учесть технические характеристики блок питания, обычно вся информация бывает нанесена на этикетку которая приклеена на одной из сторон Б/П. У разных ноутбуков разными могут быть не только конечные штекера от Б/П, но и вольтаж, который может стать причиной короткого замыкания.

Проверить мультиметром работоспособность блок питания от ноутбука не составит труда и с этим справится любой и без опыта. Для тех, у кого нету тестера, могут купить простенький мультиметр стоимость которого может начинаться от 250 рублей и даже с таким тестором вы не только сможете проверить работает ли блок питание или нет, но и позванивать провода на обрыв, замерять напряжение в сети 220 вольт, измерять вольтаж аккумулятора и батареей, в общем, всегда пригодится в хозяйстве.

Чтоб проверить работоспособность на блок питании мультиметром смотрим выходное напряжение на Б/П. Для этого на мультиметре выставляем значение 20V постоянного тока как показано на прикрепленной ниже картинке. Если в характеристиках блок питании выходное напряжение указано больше чем 20V, то выставляем 200V.

Теперь втыкаем вилку блока питание в розетку и подключаем щупы от мультиметра к штекеру в следующем порядке, черный провод щупа тестера к минусовой клемме штекера которая обычно бывает снаружи, а красный провод щупа от мультиметра к плюсовой клемме штекера которая обычно бывает расположена в внутренней части разъема. Если шуп мультиметра не входит во внутреннюю часть штекера, то можно использовать проволку как переходник или толстую иголку. Обязательно соблюдайте технику безопасности и не рискуйте, если совсем не шарите в технике или сомневаетесь в своих силах!

Так как блок питание может состоять из нескольких частей, то стоит проверить их по отдельности. Например, можно прозвонить тем же мультиметром отсоединявшиеся части подсоединяя щупы к одному из проводу с обеих сторон (не забываем предварительно отсоединиться от сети).

Комментарии по теме блок питания на ноутбуке

Добавить отзыв или поделиться полезной информацией по теме страницы.

Смартфоны с самой лучшей камерой 2023. В рейтинге предоставлены телефоны с самой лучшей камерой на сегодняшний день.

Бесплатно телефон по акции. Бесплатные телефоны, смартфоны сенсорные и кнопочные как брендовых производителей Samsung, iPhone так и малоизвестных.

Оставляя отзывы, Вы помогаете другим сделать правильный выбор. ВАШЕ МНЕНИЕ ИМЕЕТ ЗНАЧЕНИЕ.

• Копирование материалов и иной информации с сайта для дальнейшего размещения на других ресурсах разрешена только при наличии прямой (активной) и индексируемой ссылки на сайт www.telefoniy.ru или ссылки на страницу где взята информация! Спасибо за понимание и удачи вам в ваших делах!
• Связаться с администратором сайта
• Владелец сайта telefoniy.ru
• Правила пользования сайтом
• Сайт работает с 2011 по 2023 г.

Как проверить без разборки и без инструмента

Отсутствие заряда батареи ноутбука — ещё не повод обращаться в сервис. Для начала проверяем тот факт, что причина отсутствия зарядки скрывается именно в лэптопе. Делается это так:

• Включаем свет в комнате, чтобы убедиться, что в сети есть питание.
• Если освещение включилось, а зарядка не началась, то проверяем работоспособность розетки, которая используется для включения адаптера. Сделать это можно путём подключения прибора, в работоспособности которого есть уверенность.
• Можно также попробовать подключить зарядное устройство для ноутбука в другую заведомо розетку, отключив от неё, например, работающий телевизор.

Если все перечисленные шаги были предприняты, а ASUS Eee PC или любой другой ноутбук по-прежнему не заряжается, то следует начинать более серьёзный осмотр зарядника.

Причины поломки блока питания

Существует множество причин, из-за которых ваш блок питания может перестать работать, от физических повреждений до поселившегося внутри насекомого. Однако есть две наиболее частые причины, из-за которых ломается девяносто процентов всех блоков питания:

1. Некачественные детали. Порой из-за своей недобросовестности производитель может заменить некоторые компоненты на более дешёвые и менее износостойкие, которые выйдут из строя при первой же возможности. Такая проблема встречается довольно часто, однако актуальна она только для дешёвых компьютеров и блоков. А потому, если у вас стоит фирменный компьютер с заводскими деталями, её можно смело отметать.
2. Нестабильное напряжение. Чаще всего блоки питания ломаются из-за скачков напряжения в электросети. И неудивительно, ведь именно он регулирует подачу тока во все “части” вашего ПК. К слову, данную причину довольно легко обнаружить, ведь во-первых перепад напряжения несёт угрозу только для работающего компьютера, а во-вторых блок ломается потому, что в нём перегорает какая-либо деталь. А потому, если посреди работы ваш ПК вдруг выключается и не хочет снова запускаться, а от блока питания источает чёткий запах горения, то здесь всё очевидно.

Когда ломается блок питания это очень опасно, ведь, как уже говорилось ранее, блок питания – это связующее звено между электросетью и компьютером. Когда он ломается, весьма вероятно, что это коснётся и других компонентов системы, в результате чего придётся проводить “капитальный ремонт” либо вовсе покупать новый компьютер.

Чтобы избежать поломки, следует быть внимательным к своему ПК и не стараться сэкономить при его покупке или ремонте. Для защиты же от скачков напряжения рекомендуется использовать источник бесперебойного электропитания или как его ещё называют “перебойник”.

Ноутбук не заряжается

Если ноутбук перестал заряжаться, то нужно выполнить следующие действия:

• проверить, есть ли в сети напряжение. После проверить исправность розетки, к которой подключается ноутбук. Для этого подключите к ней какое-нибудь электрическое устройство: фен, утюг или зарядное от смартфона. Также одновременно ноутбук подключите к другой розетке. Если с розетками все в порядке, то проблема в зарядном устройстве.
• проверить, работает ли аккумулятор ноутбука. Для этого он вынимается из устройства, а само устройство подключается к сети. Если ноутбук включился, на рабочем столе показана работа от сети, то проблем с блоком питания нет. Причина неисправности — батарея.

Выходы

Немного теории

Но прежде чем мы начнем копаться во внутренностях, давайте зададимся вопросом, действительно ли блок питания настолько необходим? Почему нельзя подключить компьютер напрямую к розетке? Ответ заключается в том, что компьютерные комплектующие рассчитаны на совсем другое напряжение, нежели сетевое.

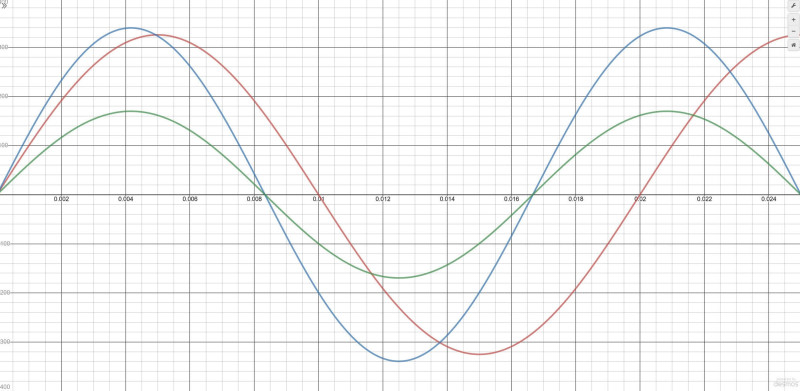

На графике ниже показано, каким должно быть электричество сети (в США = синяя и зеленая кривые; Великобритания = красная кривая). Ось X представляет время в миллисекундах, а ось Y – напряжение (voltage) в вольтах. Проще всего понять, что такое напряжение, глядя на разность энергий между двумя точками.

Если напряжение приложено к проводнику (например, к металлической проволоке), разница в энергии заставит электроны в материале проводника течь от более высокого энергетического уровня к более низкому. Электроны – составляющие атомов, из которых состоит проводник, и металлы имеют много электронов, которые могут свободно перемещаться. Этот поток электронов называется током (current) и измеряется в амперах.

Хорошую аналогию можно провести с садовым шлангом: напряжение сродни давлению, которое вы используете, а расход воды – это ток. Любые ограничения и препятствия в шланге – по сути как электрическое сопротивление.

Мы видим, что электричество в сети варьируется с течением времени, из-за чего оно называется напряжением переменного тока (AC, alternating current). В США сетевое напряжение меняется 60 раз в секунду, достигая пиковых значений 340 В или 170 В, в зависимости от местоположения и способа подключения. В Великобритании пиковые напряжения пониже, и частота этих колебаний также немного отличается. Большинство стран придерживаются схожих стандартов сетевого напряжения, и лишь в немногих странах пиковые напряжения более низкие или более высокие.

Потребность в блоке питания заключается в том, что компьютеры не работают с переменным током: им нужно постоянное напряжение, которое никогда не меняется, и кроме того – гораздо более низкое. На том же графике оно будет выглядеть примерно вот таким:

Но современному компьютеру требуется не одно постоянное напряжение, а четыре: +12 вольт, -12 вольт, +5 вольт и +3,3 вольта. И поскольку эти значения не меняются, такой ток называется постоянным (DC, direct current). Преобразование тока из переменного в постоянный (т.н. выпрямление) – одна из основных функций блока питания. Пришло время вскрыть его и посмотреть, как он это делает!

Преобразование тока из переменного в постоянный – одна из основных функций PSU. Пришло время посмотреть, как он это делает!

Здесь мы должны предупредить вас, что в блоке питания есть элементы, накапливающие электричество, в том числе смертельное. Поэтому разбирать PSU потенциально опасно.

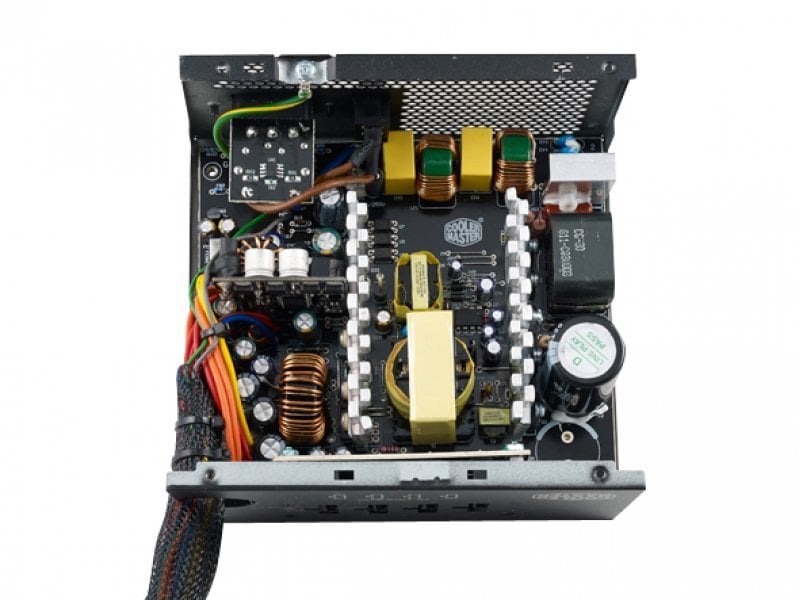

Официальное фото блока питания Cooler Master.

Принцип работы этого блока питания аналогичен многим другим, и хоть маркировки на различных деталях внутри будут отличаться, принципиальных различий это не делает.

Разъём сетевого шнура находится в верхнем левом углу фотографии, и ток по сути идет по часовой стрелке, пока не достигнет выхода из блока питания (пучок цветных проводов, нижний левый угол).

Источник фото techspot.com

Если мы перевернем плату, мы увидим, что по сравнению с материнской платой, проводники и соединения на ней более широкие и массивные – это потому, что они рассчитаны на более высокие токи. Также, бросается в глаза широкая полоса в середине, будто текущая по равнине река.

Это снова говорит о том, что все блоки питания имеют два четко разделённых узла: первичный и вторичный. Первый – это настройка входного напряжения, чтобы его можно было эффективно понижать; второй – это все настройки уже выпрямленного и пониженного напряжения.
