Функции и возможности системной шины магистрали

Системная шина магистрали (System Bus) является важной частью компьютера, обеспечивая связь и передачу данных между различными компонентами системы. Основные функции системной шины магистрали включают:

1. Передача данных: Системная шина магистрали предназначена для передачи данных между центральным процессором (CPU), оперативной памятью (RAM), периферийными устройствами и другими компонентами компьютера. Она обеспечивает возможность передачи информации в обоих направлениях – как от CPU к устройствам, так и наоборот.
2. Управление: Системная шина магистрали также отвечает за передачу команд и управляющей информации между компонентами компьютера. Она позволяет CPU контролировать работу периферийных устройств, таких как жесткий диск, видеокарта, сетевая карта и другие.
3. Синхронизация: Системная шина магистрали играет важную роль в синхронизации работы компонентов компьютера. Она обеспечивает согласованное взаимодействие между различными компонентами, позволяет им синхронно выполнять операции и управлять таймингами работы.
4. Координация: Системная шина магистрали координирует доступ к различным ресурсам компьютера. Она позволяет управлять приоритетами доступа к шине, регулировать пропускную способность и передачу данных согласно установленным правилам.
5. Расширение: Системная шина магистрали предоставляет возможность подключения и расширения компьютера путем добавления дополнительных устройств и компонентов. Она позволяет подключать различные карты расширения, такие как звуковая карта, сетевая карта или USB-контроллер, и обеспечивает их взаимодействие с остальными компонентами системы.

Все эти функции и возможности системной шины магистрали играют важную роль в обеспечении корректной работы компьютера, обеспечивая передачу данных, управление и координацию между различными компонентами системы.

Что такое системная шина магистраль компьютера

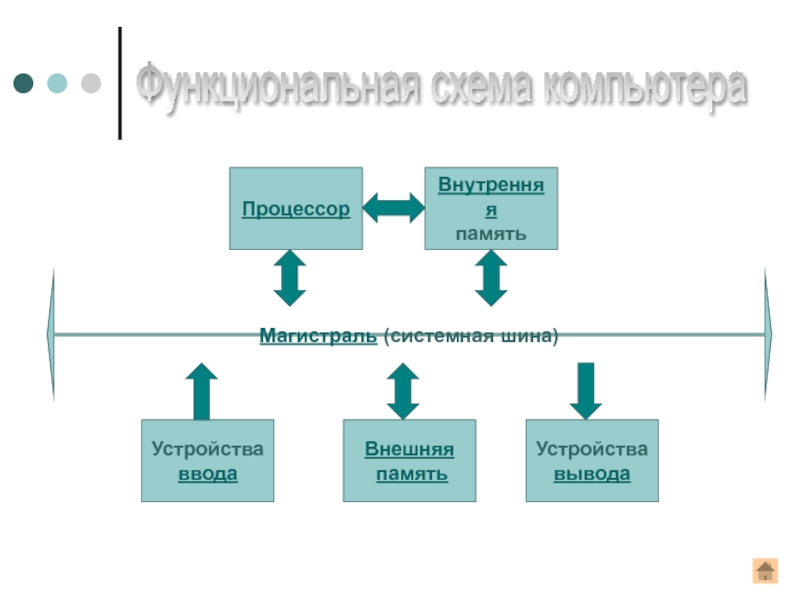

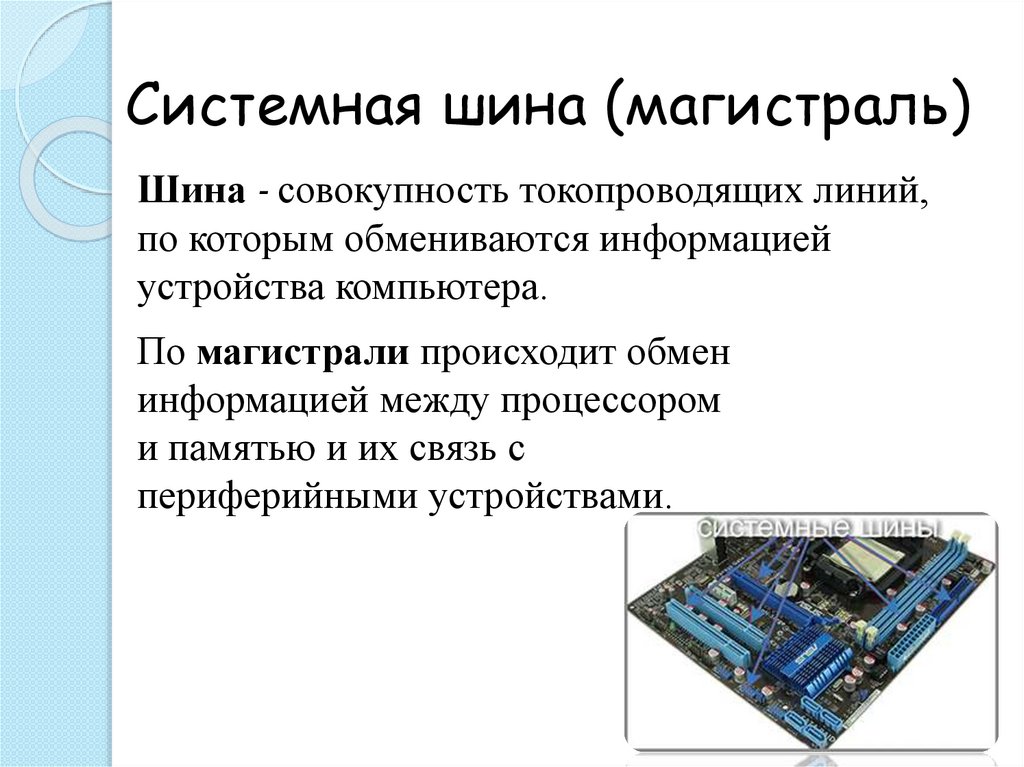

Системная шина магистраль компьютера — это специальный канал обмена данными, который связывает различные компоненты компьютера, включая процессор, память, внешние устройства и другие системные компоненты. Она является основным каналом передачи данных в компьютере и играет важную роль в обеспечении эффективной работы системы.

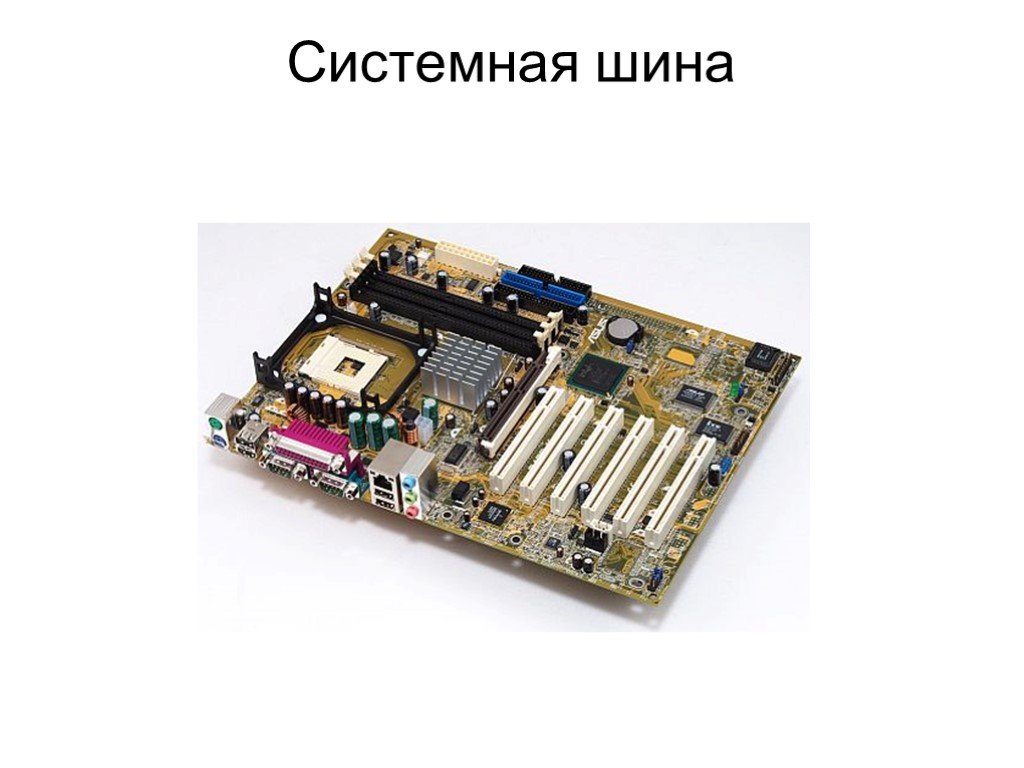

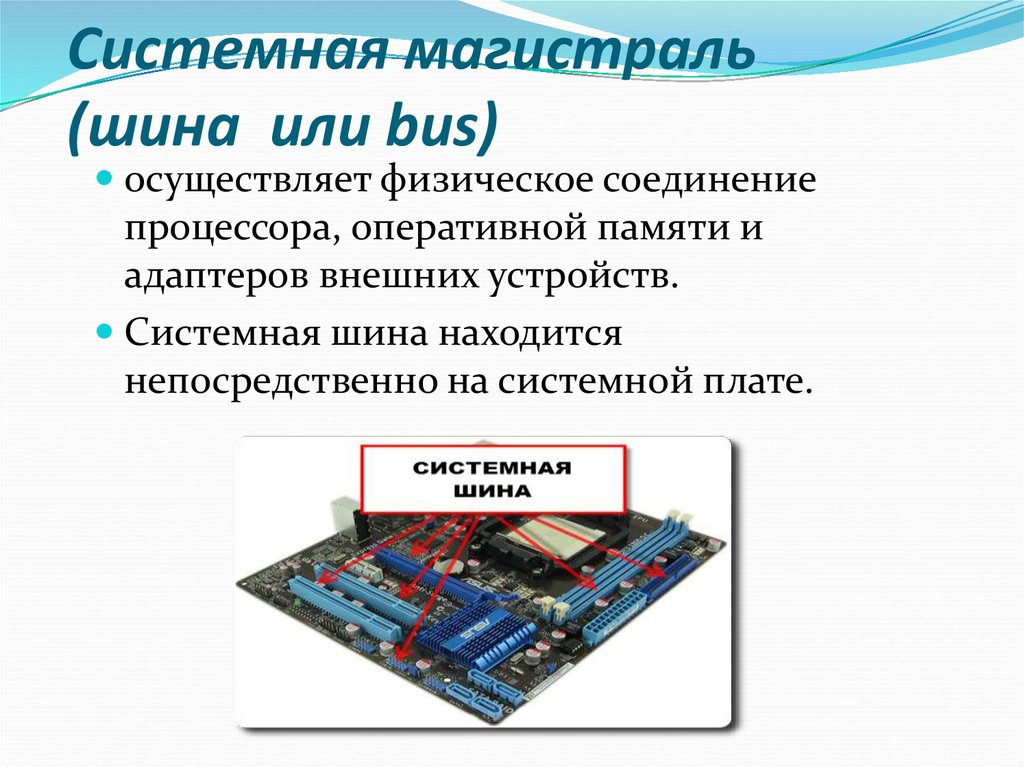

Системная шина передает данные между различными компонентами компьютера по специальным проводам или слотам на материнской плате. Она имеет определенную ширину, измеряемую в битах, что влияет на скорость передачи данных. Чем шире шина, тем больше данных может быть передано за один такт работы.

Существует несколько типов системных шин, включая шину PCI (Peripheral Component Interconnect), шину AGP (Accelerated Graphics Port), шину USB (Universal Serial Bus) и другие. Каждая шина имеет свои особенности и предназначена для подключения определенных типов устройств или компонентов.

Системная шина магистраль компьютера играет важную роль в обеспечении связи между различными компонентами компьютера и передаче данных между ними. Она позволяет процессору получать доступ к памяти, управлять внешними устройствами и координировать обмен данными. Благодаря системной шине компьютерная система может работать в целом и выполнять различные задачи с высокой эффективностью и производительностью.

Контроллеры и шины. Шины FSB, PCI Express, PCI

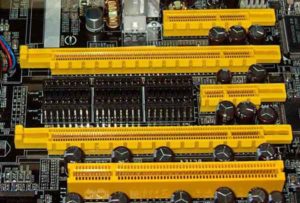

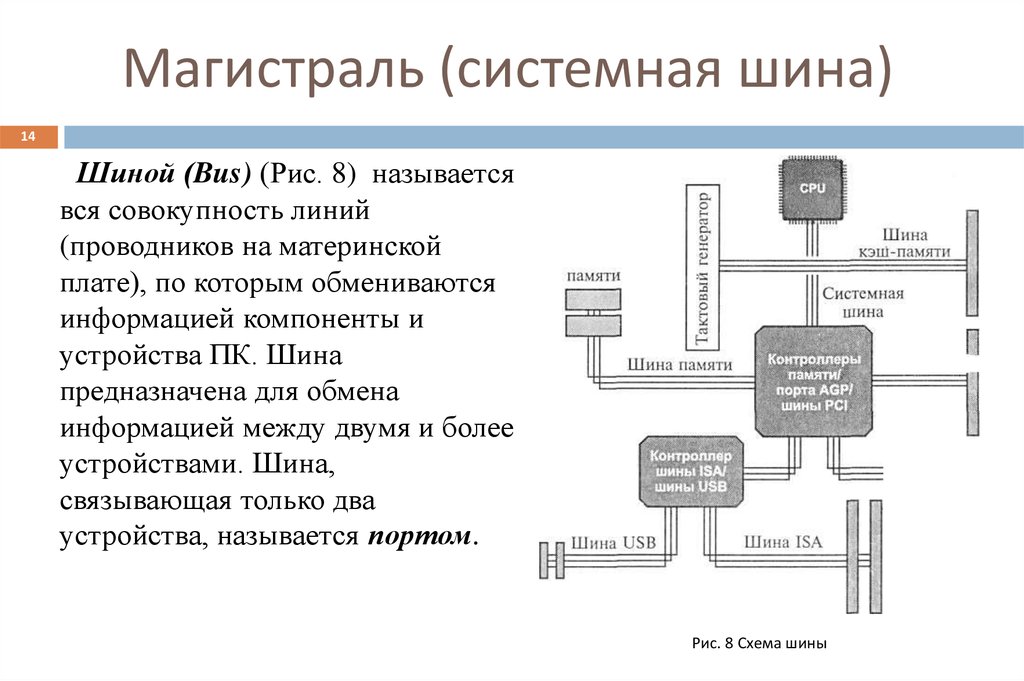

Базой архитектуры современных персональных компьютеров является магистрально-модульный принцип построения. Модульный принцип предоставляет возможность пользователю самому формировать требуемую комплектацию компьютера и производить, когда это необходимо, ее модернизацию. Модульная структура компьютера должна опираться на магистральный (шинный) принцип информационного обмена среди модулей.

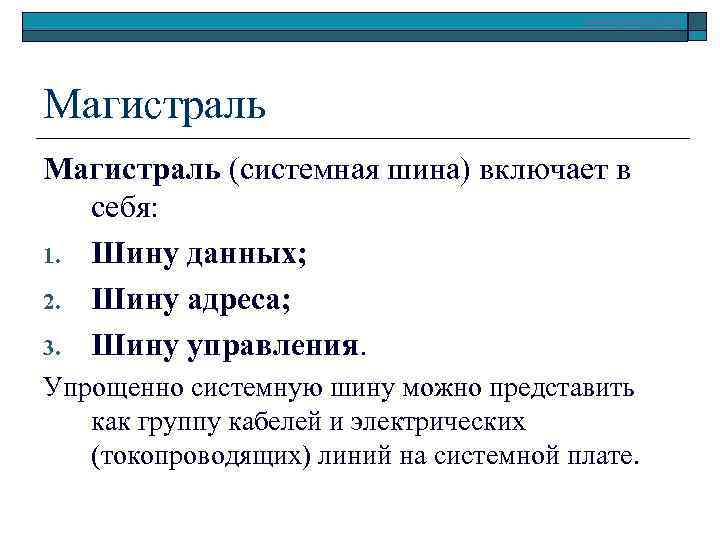

Обмен информацией между отдельными модулями компьютера реализуется при помощи трёх многоразрядных шин, которые соединяют все модули, а именно это:

1. Шина данных.
2. Шине адреса.
3. Шина управления.

Разрядность шины данных должна быть такой же, как и у процессора (существуют 8-, 16-, 32-, 64-разрядные процессоры).

Front Side Bus (FSB) — это шина, с помощью которой возможна организация соединения x86-совместимых центральных процессоров с внутренними компьютерными модулями. Компьютеры, выполненные на основе x86-совместимого микропроцессора, организованы следующим образом. При помощи шины FSB микропроцессор подсоединён к системному контроллеру, именуемому «северным мостом», который, в свою очередь, оснащён контроллером оперативной памяти. Необходимо заметить, что отдельные модели персональных компьютеров обладают встроенным в микропроцессор контроллером оперативной памяти. То же самое относится и к контроллерам шин для периферийных устройств.

Сегодня, повсеместно применяется подход, при котором к северному мосту подсоединяются самые производительные периферийные устройства (например, видеокарты PCI Express 16x), а периферийные устройства, которые обладают меньшей производительностью (к примеру, устройства на шине PCI), подключаются, наоборот, к «южному мосту». Он имеет соединение с северным мостом при помощи специальной шины.

Комбинация из «южного» и «северного» моста именуется «набором системной логики», но более часто применяется термин «чипсет». То есть, шина FSB реализует функции магистрального канала между процессором и чипсетом. Частоты, на которых функционируют центральный процессор и шина, имеют общую опорную частоту.

Что касается памяти, то здесь существуют следующие варианты:

1. Контроллер памяти встроен в системный контроллер. В более ранние этапы развития компьютерной техники, частота работы памяти была аналогична частоте шины FSB. Однако, в современных компьютерах частоты шины FSB и шины памяти уже редко бывают одинаковыми. Так как взаимодействие процессора с памятью осуществляется через FSB, то это означает, что производительность шины FSB может считаться одним из ключевых параметров системы.
2. Контроллер памяти находится в процессоре. Современные процессоры имеют интегрированный контроллер памяти. Это определяет минимальную зависимость производительности таких процессоров от шины FSB.

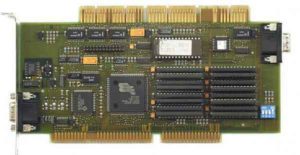

Когда в начале девяностых годов прошлого века появилась шина PCI (Peripheral Component Interconnect, то есть, взаимодействие периферийных компонентов), то по своим техническим параметрам она обладала значительным превосходством в сравнении с существовавшими до того момента шинами, такими, как ISA, EISA, MCA и VL-bus. В те времена шина PCI, которая работала на частоте 33 Мгц, отлично подходила практически для всех периферийных устройств. Но на сегодняшний день положение дел значительно изменилось.

В первую очередь, существенно выросли тактовые частоты процессора и памяти. К примеру, тактовая частота процессоров возросла с 33 МГц до нескольких ГГц, при этом рабочая частота PCI выросла лишь до 66 МГц. Но, вместе с тем, архитектура PCI обладает рядом достоинств в сравнении с предшественниками, поэтому полностью отказываться от неё было бы нерациональным подходом.

Новое поколение шины, которое было названо PCI Express (или сокращенно PCI-E), впервые увидело свет в 2004-ом году и должно было разрешить весь тот набор проблем, с которыми столкнулась шина PCI. Сегодня практически все новые компьютеры обладают шиной PCI Express. И хотя типовые слоты PCI в них также имеются, однако вероятнее всего скоро эта шина станет достоянием истории.
