Как заменить батарею в ноутбуке

Метод полной зарядки батареи

Им следует воспользоваться в том случае, если со временем скорость разрядки аккумулятора увеличилась. Подходит для всех типов батарей.

Даже если ноутбук выключился из-за того, что сел аккумулятор, у него все еще будет сохраняться заряд, необходимый для питания светодиодных индикаторов. Если ни один из этих индикаторов не горит, то это значит, что батарея полностью разряжена. Необходимо добиться ее полной разрядки и поставить заряжать аккумулятор при выключенном ноутбуке. Для этого гаджет следует подключить к электророзетке, но сам ноутбук не включать. Если вдруг он включился автоматически, то следует его сразу же выключить.

Заряжать аккумулятор нужно 2 суток и после этого включить гаджет. После всех этих действий он должен будет разряжаться не так быстро, как раньше.

Используйте эти простые советы для того, чтобы восстановить аккумулятор ноутбука. При этом не забывайте, что в некоторых случаях лучшим решением будет покупка нового зарядного устройства.

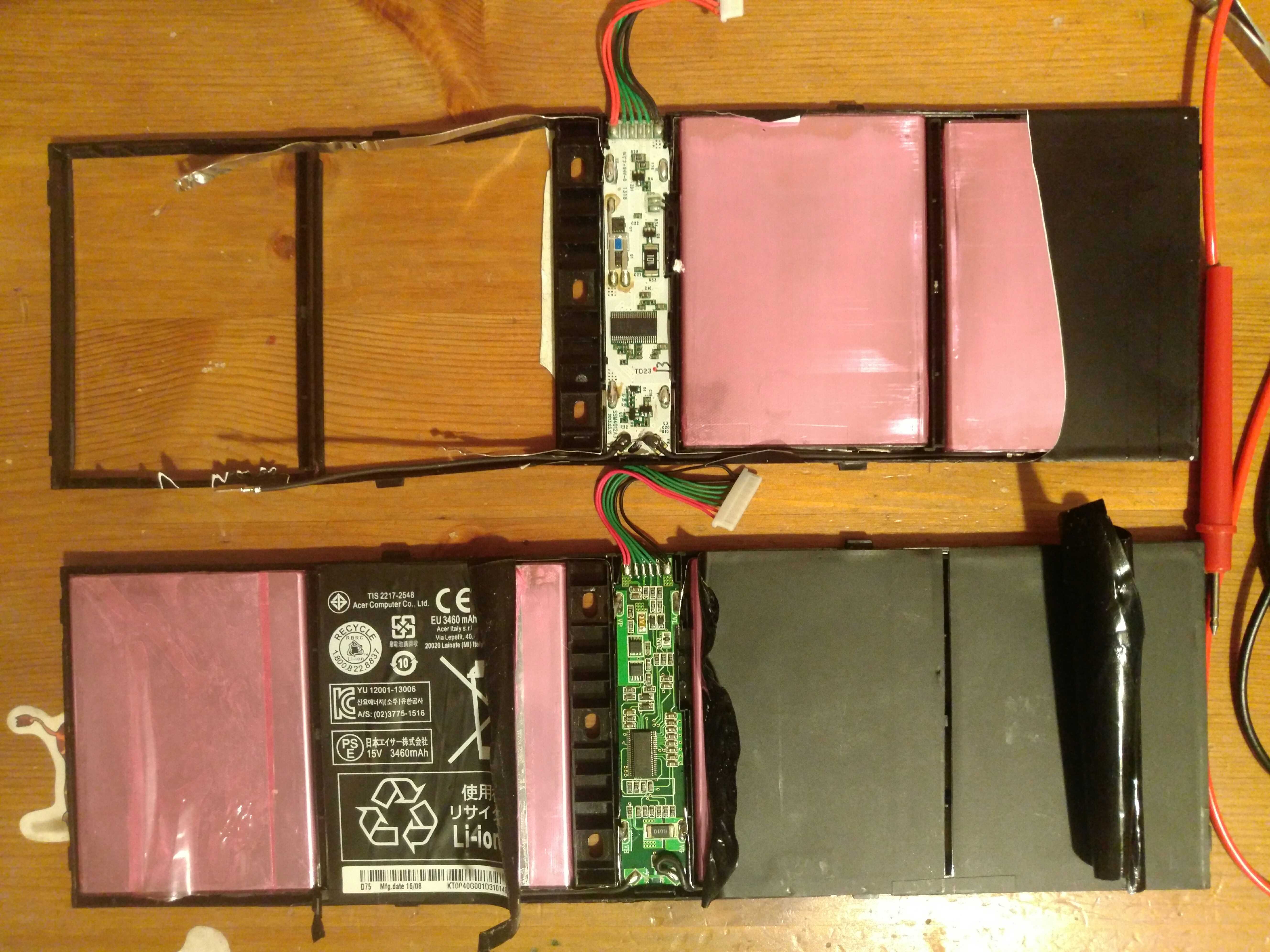

«Начинка» аккумулятора лэптопа Asus

Аккумуляторная батарея ноутбука или АКБ – основной элемент, который отличает лэптоп от стационарного компьютера и позволяет использовать гаджет автономно. Аккумулятор представляет собой пластиковый корпус, в котором попарно расположено от 4 до 12 элементов питания. Выглядят они как пальчиковые батарейки, только побольше. Еще один обязательный элемент аккумулятора – плата контроллера, которая отвечает за алгоритм заряда батареи.

В принципе, аккумуляторы всех ноутбуков Acer имеют схожее «строение», но есть рад моделей, которые отличаются от остальных – это аккумуляторы ноутбуков , и . У них есть свои особенности, о которых мы поговорим в одной из следующих статей.

Определение типа батареи

Перед тем как восстанавливать батарею, необходимо определить ее тип. Для этого следует отключить ноутбук, достать зарядку и посмотреть на маркировку. Если там будет написано Li-ion, Li-on, LiPo, Lithium, то этот способ не подойдет. Если нет этой надписи, то необходимо проделать такие действия:

1. Взять герметичный полиэтиленовый пакет с защепкой. Стоит убедиться, что в нем отсутствуют отверстия.
2. Поместить в него аккумулятор и положить пакет в морозильную камеру холодильника на 12-13 часов. Не стоит превышать это время.
3. По истечении этого отрезка времени необходимо достать его из морозильной камеры и оставить на 30 минут, периодически вытирая капли воды полотенцем.
4. После того как батарея прогреется до комнатной температуры, необходимо ее вставить в соответствующее гнездо ноутбука и зарядить полностью, не включая ноутбук.
5. Подождать еще 60 мин. и разрядить. Чтобы этот процесс происходил быстрее, можно запустить ресурсоемкие программы, например, видеопроигрыватель, имеющий максимальные настройки яркости экрана. Процесс зарядки-разрядки необходимо повторить еще 3−4 раза подряд.

Необходимые инструменты

Для проведения восстановления аккумулятора компьютерного устройства, нужно воспользоваться следующими инструментами:

Электроизмерительный аппарат, который носит название мультиметр.

Мультиметр

• Нож, отвертка либо какие-либо другие приборы, которые будут предназначаться для того, чтобы разобрать корпус.
• Паяльник, флюс.
• Многофункциональное зарядное устройство, которое имеет в наличии функцию балансировки.
• Клей, изолента. Эти инструменты необходимы для сборки корпусной части батареи.
• Литиевые батареи.

Новые литиевые компоненты должны обладать такими же электрическими параметрами, что и старые.

Ремонт батареи ноутбука своими руками

Если вы решили самостоятельно произвести балансировку или отремонтировать АКБ своего ноутбука, необходимо будет выполнить:

Разборку аккумулятора – некоторые модели предусматривают отверточную разборку, в большинстве случаев АКБ имеют клееную конструкцию, для разборки которой понадобится нож или острая отвертка. Балансировку – производится при перекосах остаточного напряжения или его величины при полной зарядке отдельных банок. Замену элементов питания – может производиться частично, либо всех элементов питания

При покупке новых элементов обращайте внимание на вольтаж, емкость и дату их выпуска. Сборку – она будет проще при наличии шурупов, в ином случае понадобится моментальный клей для пластмассы.

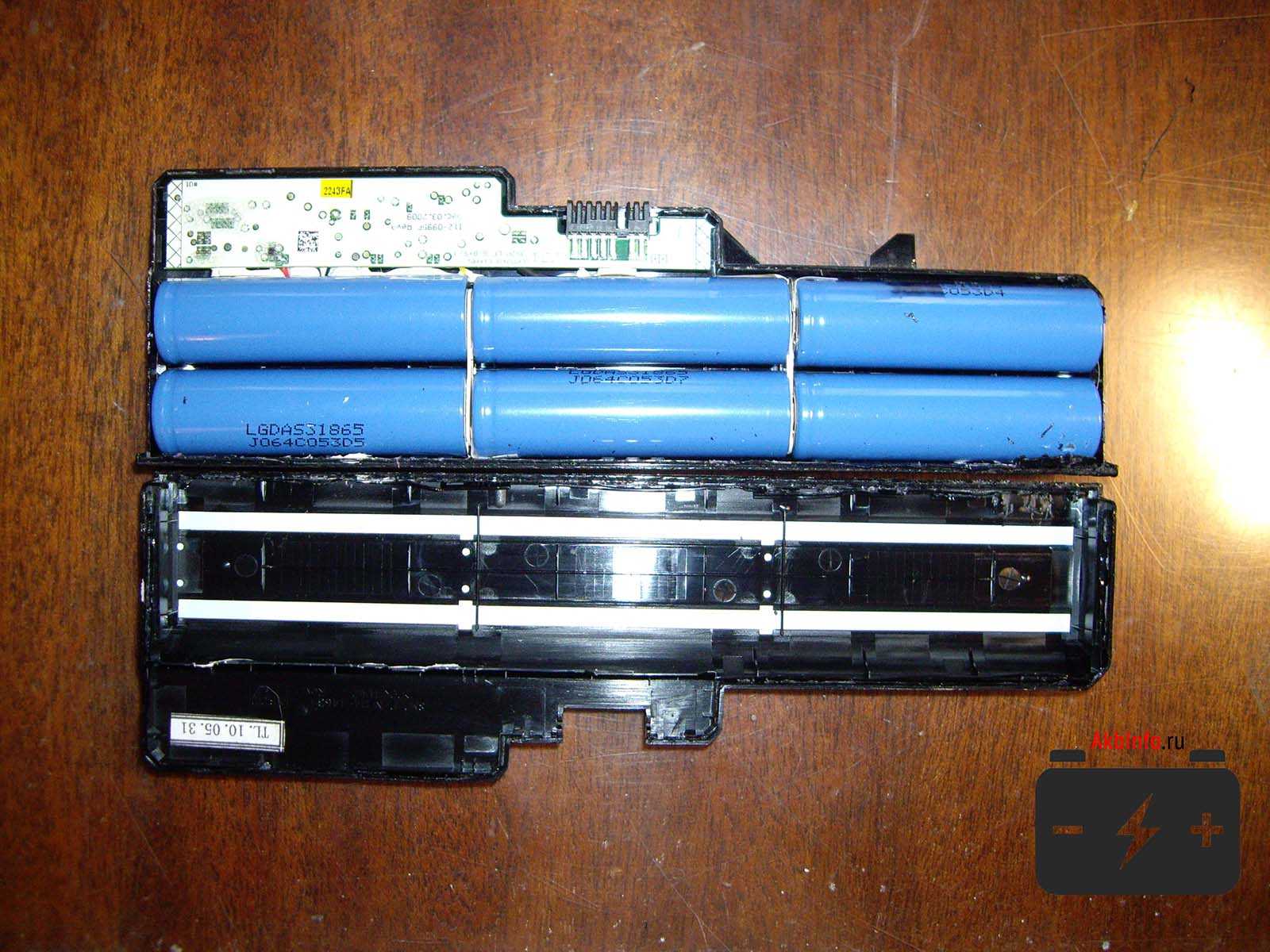

Разборка аккумулятора ноутбука

Простейшим способом будет разборка свинченного аккумулятора. Для этого понадобится крестообразная отвертка маленького размера. Клееную конструкцию разобрать сложнее – для этого понадобится острый нож, которым под ярким светом надо найти склеенное место, прорезать щель, снять крышку АКБ. Это следует делать аккуратно, чтобы не повредить банки, термодатчик или плату контроллера, на которой часто устанавливается разъем. Стандартный комплект АКБ ноутбука состоит из 8 банок. Для балансировки не стоит торопиться и разбирать банки – их подзарядку можно производить раздельно.

Замена элементов питания

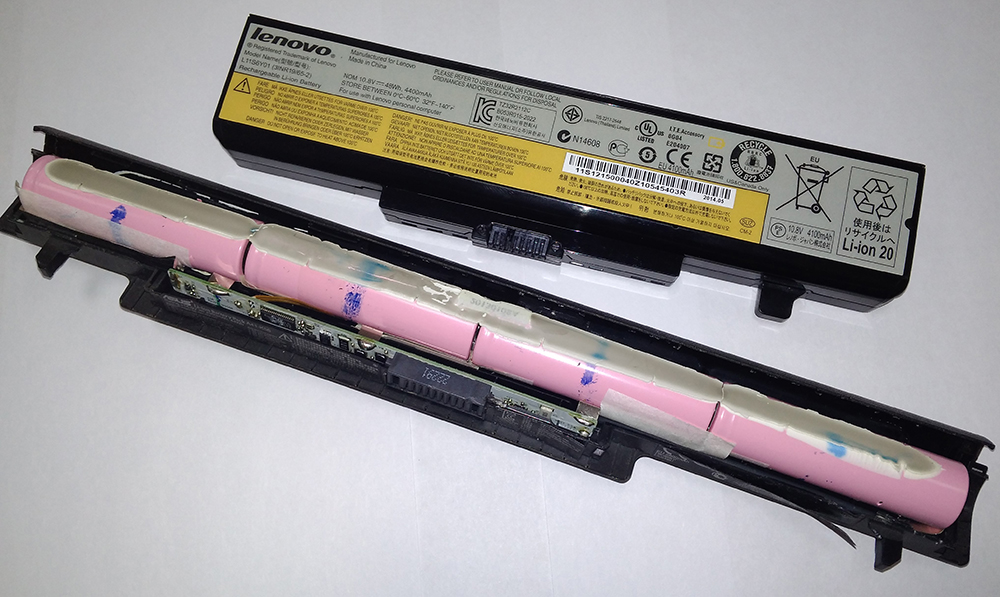

В АКБ ноутбуков популярных марок Samsung и Lenovo используются цилиндрические литиевые батареи 18650 c номинальным напряжением 3,7 вольта, емкостью 2200 мАч, подключаемые по последовательной схеме. После 1-2 лет эксплуатации свойства аккумуляторных банок начинают отличаться от номинальных значений. Изменяется максимальный заряда батарей (СЗБ), емкость, появляется саморазряд. Мультиметр сможет выявить нуждающиеся в замене банки – на них будет:

• минимальное остаточное напряжение (меньше 3,6 В) в разряженном состоянии;
• завышенный вольтаж в заряженном состоянии.

Если приобрести нужные батарейки, возможна замена элементов питания в аккумуляторе ноутбука. Реанимировать АКБ с исправными банками можно, если толкнуть каждую из них с помощью зарядного устройства или автомобильного аккумулятора. При этом есть возможность починить АКБ без покупки новых банок. Подсоединив минусовую сторону банки к плюсу аккумулятора, необходимо на 1-3 секунды замыкать его плюс на минус автоаккумулятора, после чего измерять напряжение на банке. Таким способом желательно проверить все банки и на каждой потенциал довести до номинального.

Сборка аккумулятора

Заводское соединение банок АКБ делается тонкими шинопроводами и контактной точечной сваркой, заменить которую в домашних условиях может пайка. Для разборки разогреваете паяльником места сварки и ножом отсоединяете банки. При перепаковке нагретый шинопровод обрабатывается флюсом для снятия оксидной пленки, затем наносится припой или олово с канифолью на место контакта на банке и шинопроводе. Соединяйте их и прогревайте паяльником место стыка. После расплавления припоя на обоих стыковочных элементах паяльник убирайте, но стык держите под нажимом до затвердевания припоя.

После соединения всех банок необходимо проверить зарядку АКБ, сделать перепрошивку, присоединив провода зарядного устройства типа МФУ iMAX B6 к соответствующим контактным площадкам на плате контролера. После зарядки стоит с помощью мультиметра проверить зарядку всей АКБ и отдельных банок. При нормальном уровне заряда можно собирать АКБ. Вставляете банки в корпус, наносите моментальный клей, прижимаете крышку. Удерживаете склеиваемые детали под прессом до полного высыхания клея. Затем устанавливаете отремонтированную и восстановленную батарею на ее место в ноутбуке.

Где взять литий-ионные батареи почти даром?

Однако можно купить почти даром б/у-шные ноутбучные батареи. На нашем местном радиорынке (Moldlva > Chisinau > str.Docuceaev) целую батарею можно купить всего за 3$. Когда я об этом узнал, то у меня даже промелькнула мысль, что на литий-ионную тягу можно попытаться перевести ИБП (UPS), после того, как оригинальный свинцовый аккумулятор перестанет «держать» нагрузку.

Может возникнуть вопрос: в чём смысл покупки этих батарей, если заведомо известно об их неисправности…

В батареях от ноутбуков, банки соединены параллельно и последовательно. При этом контроллер заряда/разряда батареи постоянно отслеживает напряжение на каждой параллельно соединённой группе банок. Если напряжение отклониться от нормы, то контроллер отключит всю батарею. Из-за разброса параметров отдельных банок, такая ситуация может произойти и тогда, когда ресурс аккумуляторов ещё далёк от завершения. Поэтому, очень часто в батарее, признанной негодной, часть банок оказывается вполне работоспособной. Я уже не один год успешно эксплуатирую подобные банки, оставшиеся после ремонта батарей. Дело в том, что при ремонте таких аккумуляторов, приходилось заменять сразу все банки, что и приводило к образованию неликвидов.

Разборка аккумулятора от ноутбука: пошагово

Корпус монолитного блока аккумулятора состоит из двух частей, которые соединяются друг с другом при изготовлении с помощью горячей прессовки. Разрезать блок необходимо по стыку. Чтобы проще было резать, лезвие ножа можно немного нагреть. Глубина резки должна быть не больше 2,5 мм, так можно избежать случайного повреждения аккумуляторных элементы. Поэтому спешить не стоит.

Когда обе части будут отсоединены друг от друга, можно увидеть отдельные элементы, находящиеся в плёнке. При этом они расположены в строгой последовательности. Количество цилиндрических банок может быть от 6 штук.

Замена батарей

Можно заменить негодные аккумуляторные батареи на новые и вернуть устройству рабочее состояние

Но в этом случае важно следить, чтобы показатели новых банок были абсолютно идентичными со старыми. Как это можно сделать, если у старых элементов значительный износ? Только при помощи специального оборудования

Либо замене подлежат все банки, а не отдельные части.

Замена элементов питания – это кропотливая работа, которая требует определённых навыков. Не всё время можно качественно спаять отдельные части, а для точечной сварки потребуется специальный инструмент. Также не исключается, что будет необходима перепрошивка контроллера, если все элементы были заменены на новые.

Практическое использование аккумуляторных батарей

Раз уж была проделана такая сложная работа, то необходимо воспользоваться практической пользой от этого.

Каждая отдельная банка в батарее ноутбука – это литиевый аккумулятор. Его ёмкости недостаточно, чтобы «вытягивать» работу девайса. Но каждая банка по отдельности, даже если она имеет определённый износ, вполне сможет справиться с маломощными устройствами. К примеру:

• фара для велосипеда;
• автономный фонарь для установки в подъезд либо на даче;
• осветительный прибор для походов или рыбной ловли.

С учётом инструкции, которая была описана выше, можно открыть батарею лэптопа, не повредив её внутренние элементы.

Устройство аккумуляторов для ноутбуков Asus вряд ли интересует кого-то, кроме любознательных детей. Однако идея посмотреть, что находится внутри батареи, приходит в голову даже самым нелюбопытным взрослым, когда лэптоп стал внезапно отключаться, а сам аккумулятор почти не держит заряд. Желание самостоятельно починить батарею особенно обостряется, когда калибровка и удаление посторонних фоновых программ не дали результата. Конечно, можно сразу купить новый аккумулятор, но не всегда на это находятся деньги. Для тех, кто «на ты» с электротехникой, есть один интересный и бюджетный вариант: попробовать разобрать и восстановить ее емкость путем замены неисправных элементов питания.

Есть два признака того, что пора восстанавливать батарею:

1. Емкости аккумулятора хватает всего на 5-15 минут автономной работы, хотя раньше это было не меньше 2-3 часов.
2. Батарея вообще перестала держать заряд и как только ноутбук отключается от сети – он выключается совсем.

Ситуация в точности соответствует вашей? Значит, проблема действительно серьезная и пора заниматься ее решением. Перед тем, как приступить к разбору батареи Asus, имеет смысл узнать, как она устроена – это существенно повысит шансы на успешный ремонт.

Что такое аккумулятор?

Прежде чем брать в руки колющие и режущие предметы, стоит узнать, с чем придется иметь дело: аккумуляторная батарея – моноблок, включающий в себя несколько отдельных элементов, подключенных последовательно и параллельно.

Со временем емкость батареи снижается. Это связано с химическими реакциями, проходящими внутри элементов (банок) – там-то жизнь кипит! Даже если аккумулятор не подключен к устройству, процессы не останавливаются.

Именно по этой причине следует обращать внимание на дату производства батареи (совсем как при покупке скоропортящихся продуктов).

Хотя в случае с аккумуляторами срок их пригодности измеряется не днями и неделями, а годами. В год батарея теряет до 10% емкости. Но старение каждого отдельного элемента протекает неодинаково. Резонно предположить, что операция «Вскрытие» осуществляется именно из-за этих элементов.

Начинаем колдовать, или процесс разбора батареи Asus

Чтобы не отвлекаться в процессе, подготовьте всё необходимое перед началом ремонта:

• мультиметр (тестер), которым вы будете измерять напряжение на каждом элементе питания;
• нож или плоская отвертка, которой удобно рассоединять корпус батареи;
• новые элементы питания. Купить их можно как в радиотехническом магазине, так и в интернете. Номинальная емкость элементов питания указана в руководстве пользователя к вашему ноутбуку Asus или на самом аккумуляторе;
• инструмент для припаивания элементов питания;
• лампочка автомобильная для разрядки элементов;
• клей для соединения пластиковых частей батареи.

Теперь можно приступать к «вскрытию» АКБ и замене элементов питания:

1. Полностью разрядите батарею ноутбука Asus и достаньте ее.
2. Положите батарею на ровную поверхность. Вставьте нож (отвертку) в продольный шов на боку аккумулятора, рассоедините деталь на две части. Будьте осторожны: лезвие ножа не должно заходить вглубь больше 2-3 мм, иначе можно повредить элементы питания.
3. Расположение элементов питания лучше сфотографировать – снимок пригодится в процессе сборки.
4. «Прозвоните» мультиметром каждый элемент. В норме напряжение должно быть в пределах 3,7-4,1 вольт. Если какие-то «батарейки» имеют меньшее напряжение – их нужно заменить.
5. Перед тем, как укладывать элементы питания в цепь, разрядите их с помощью автомобильной лампочки. Это нужно, чтобы все «банки» имели одинаковый потенциал и заряжались равномерно.
6. Подсоедините элементы питания в порядке от «земли» к «плюсу». Собрать цепь правильно вам поможет снимок, сделанный ранее.
7. Припаяв все элементы, смажьте клеем части корпуса по шву и соедините их. Подождите до высыхания клея, вставьте батарею в свой ноутбук Asus и поставьте на полную зарядку.

Прочитали приведенную инструкцию и готовы браться за дело? Успехов! Если сейчас вы поняли, что такой вариант не подходит – пора покупать новую батарею для ноутбука Asus. Выбирать желательно оригинальный вариант для вашей модели ноутбука, тогда проблем с зарядкой точно не возникнет. Однако и лицензионные совместимые аналоги смогут порадовать стабильной работой за более низкую цену. Ремонтировать или покупать новую батарею – решать вам, а мы желаем вашему лэптопу долгих лет работы!

Зачем может потребоваться разборка батареи

Чаще всего разборка батареи ноутбука требуется для проведения её ремонта, который состоит в замене литиевых элементов на новые банки. В качестве литиевых аккумуляторов, как правило, устанавливаются батареи 18650. Зачастую такой ремонт называется «переупаковкой» аккумулятора. Это даёт возможность существенно сэкономить на покупке новой батареи для ноутбука. Но в некоторых случаях экономия происходит незначительная, так как основную стоимость затягивают именно новые литиевые батареи.

Но выполнение этого ремонта будет полезным, если в наличии находится очень старый девайс, к которому изготовители уже не производят аккумуляторов. Если не планируется в дальнейшем приобретать новый ноутбук, то переупаковка вполне сможет помочь. Так как батарея 18650, в отличие от собранного аккумулятора, имеет единый стандарт, то приобрести новые элементы для замены старых совершенно непроблематично.

В некоторых случаях разборка батареи ноутбука может быть необходима для людей, которые увлекаются электроникой. Такие литиевые элементы можно в дальнейшем использовать для питания оборудования в разных устройствах.

Насколько сложно заменить аккумулятор в ноутбуке и какая стоимость ошибки?

Сам процесс смены отработанных ячеек питания не представляет из себя какой-то большой сложности. Для этого нужно только иметь в запасе время, а также уметь использовать паяльник и отвертку.

Одним из ключевых требования для проведения данной операции является то, что нужно купить правильные типы аккумуляторов. Не стоит забывать и о том, что необходимо соблюдать правильный порядок соединения каждого элемента в этой электрической сети. От этого зависит очень многое, в том числе и работоспособность вашего ноутбука.

Чем может обернуться ошибка, если проигнорировать эти правила? На самом деле, ошибка при присоединении может повредить контроллер, который установлен в батареи.  А вот его поломка может  обойтись очень дорого, вплоть до замены этого элемента или всей конструкции. Согласитесь, довольно высокая цена за такие ошибки, которые произошли из-за непрофессионального обращения.

Естественно, что помимо того, что существует опасность спалить электрическую схему самого ноутбука или батареи, есть и более сложная проблема. Для осуществления запаивания проводников к АКБ необходим специальный кислотный флюс, а также паяльник с небольшой мощностью. Это необходимо для того, чтобы не перегревать аккумуляторы (то есть необходимо иметь дома специфическое оборудование, которое есть далеко не у каждого).

«… скальпель… ножницы… тампон!»

Это шутка, конечно. Хирургические инструменты не пригодятся, а вот монтажный нож – в самый раз. Не все аккумуляторы разборные, точнее сказать – в основном неразборные. Этот случай и рассмотрим.

Вскрытие

Корпус моноблока батареи состоит из двух половинок, соединенных в заводских условиях методом горячей запрессовки. Резать нужно по стыку. Для удобства можно нагреть кончик лезвия и он пойдет как по маслу. Глубина проникновения не должна превышать 1.5-2 мм, чтобы ненароком не повредить элементы. Поэтому лучше не торопиться.

Чуть терпения, и вы будете вознаграждены – ларчик откроется как устричная раковина, и вашему взору предстанет «33 богатыря» в пленке, лежащие в строгом порядке. На самом деле, элементов будет меньше – от 6 банок цилиндрической формы.

Проверяем элементы

Если средняя температура по больнице известна, т.е. вы точно знаете, что батарея умерла, то теперь нужно выяснить самочувствие каждого больного – работоспособность каждого элемента аккумулятора. Для этого вам потребуется мультиметр. Как пользоваться им, объяснять не буду: раз уж вы пустились во все тяжкие, то подобные вещи должны быть вам известны.

Сперва следует снять замеры в обход контроллера: если показания будут равняться или превышать 3.7, умноженное на количество банок, то дело в контроллере. Кстати, чтобы не забыть: прежде, чем вскрывать аккумулятор своего лэптопа, убедитесь, что у вас порядок с блоком питания. Если что, вот где можно подобрать адаптер для большинства моделей ноутов.

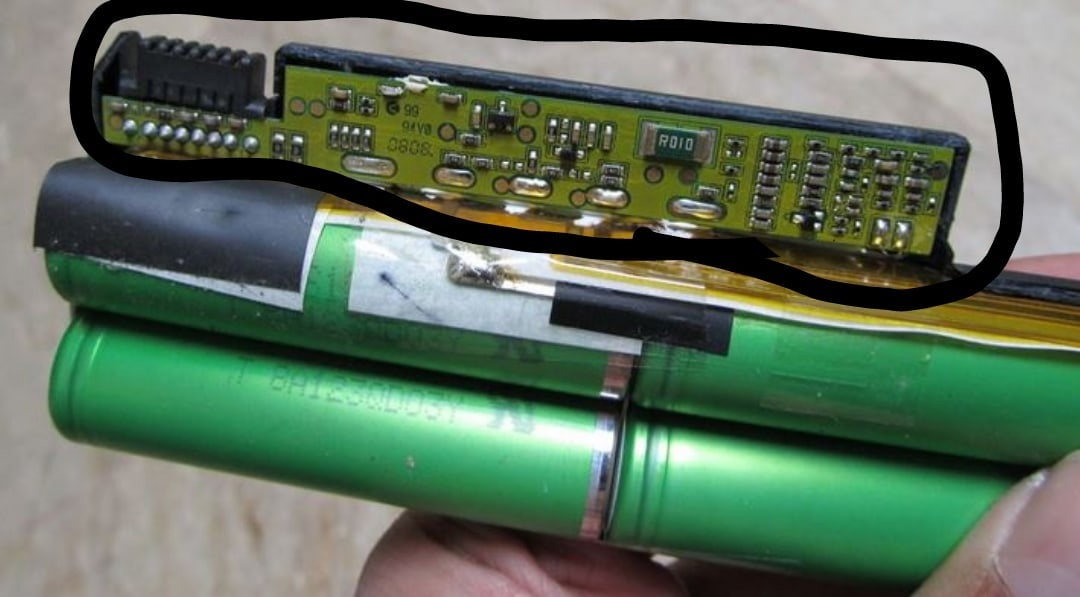

Контроллер отвечает за процесс зарядки и разрядки, не допуская перегрузок. Если с элементами порядок,а в целом батарея «не держит», то дело в контроллере – он просто «не видит» элементов.

В этом случае есть вариант перепрошивки контроллера (если нет механических повреждений, конечно). Но для этого понадобится спецоборудование. В «домашних» условиях эту операцию не осуществить. Но зато можно порадоваться, что банки целы. Ниже я расскажу, что с ними можно сделать.

В случаях, когда контроллер в порядке, при «прозвоне» каждого элемента по отдельности, выявляются годные банки, а негодные – выбрасываются.

А что если заменить все банки и восстановить аккумулятор?

Хорошая идея – заменить нерабочие банки на новые и вернуть аккумулятор к жизни. Но! – показатели новых элементов должны быть идентичны. Как этого добиться, если у старых есть износ? Только с помощью спецоборудования. Или заменить все банки.

Замена банок – процедура кропотливая, требующая квалификации. Не всегда возможно качественно спаять элементы, а для точечной сварки требуется оборудование. Еще не исключено, что потребуется перепрошивка контроллера под новые элементы.

Но сейчас, как и обещал, я вам расскажу про полезные мелочи, которые можно сделать из отработанных банок.

Шаг 1. Вскрываем корпус

1. Теперь, после стабилизирования батареи, можно разобрать корпус. Для начала извлеките аккумуляторную батарею из ноутбука легким нажатием. Ее размеры и вес не имеют значения, поэтому представленная инструкция актуальна для всех моделей.
2. Вскрытие корпуса производится с помощью острого предмета, лучше всего использовать маленькие ножницы, подойдет отвертка. Линия проходит на середине, ее легко заметить. Пластик очень хрупкий, как и контакты, поэтому начинать стоит с задней панели, на которой нет портов. Стоит отметить, что многие аккумуляторы не подходят для открытия в домашних условиях, поэтому пластик может быть сильно поврежден. Избегайте царапин и разрывов!
3. Вскрыв корпус, вы можете отделить половины крышки друг от друга, на одной стороне будет находиться литий-ионная батарея в виде 6 блоков-ячеек.
4. Чтобы извлечь комплектующие, немного надавите на корпус сзади. По завершении вскрытия очистите батарею от пластика.

Восстановление аккумулятора ноутбука

Если время работы компьютера после зарядки аккумулятора стремительно уменьшается или компьютер не включается, это говорит о том, что АКБ вышла из строя и требуется восстановление батареи ноутбука. Самостоятельное восстановление батареи – процесс, который требует наличия инструментов, навыков такой работы. При отсутствии обеих этих составляющих лучшим выбором будет приобретение новой батареи или обращение в сервисную компанию, выполняющую ремонт аккумуляторов ноутбука. Восстановление возможно при полной разборке / замене аккумуляторных банок на новые.

Инструменты

Если вы решили самостоятельно отремонтировать АКБ, вам понадобятся следующие инструменты:

• мультиметр – подойдет стрелочный или электронный прибор для измерения напряжения постоянного тока;
• нож или тонкая отвёртка – для разборки или вскрытия неразборных моделей АКБ;
• паяльник, припой, флюс – для разборки и соединения вместе новых банок;
• многофункциональное зарядное устройство типа iMAX B6, необходимое для проверки уровня заряда, прошивки, балансировки батарей;
• клей, изолента – понадобятся при сборке АКБ.

Программа для восстановления аккумулятора ноутбука

Принять решение о необходимости восстановить аккумулятор ноутбука помогут программные продукты, которые при установке на компьютере начинают наблюдение за циклами зарядки-разрядки, способны определить качество АКБ, степень их износа. Самыми популярными утилитами для этих целей являются:

1. BatteryMon;
2. BatteryCare.

BatteryMon – бесплатная Windows программа для мониторинга аккумуляторов ноутбука, определяет производительность батарей, склонность к поломке. Программа предоставит пользователю следующую информацию:

• график зарядки АКБ в режиме реального времени;
• файл журнала уровня заряда батареи для анализа;
• информацию о состоянии каждой батареи;
• результаты произведенного этим ПО теста BurnInTest – проверки производительности батареи под нагрузкой.

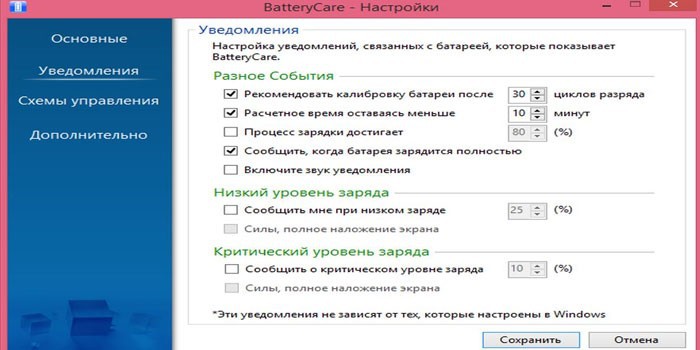

BatteryCare – утилита, которая по результатам мониторинга предоставит:

• статистику циклов заряда-разряда;
• рассчитает процент износа;
• емкость АКБ;
• напряжение и мощность заряда/разряда аккумулятора;
• текущую температуру процессора, жёсткого диска;
• сообщение о критическом уровне заряда;
• сведения о необходимости калибровки батарей.

Ремонт аккумуляторных батарей

Ремонт аккумуляторов для ноутбуков в первую очередь нужно начинать с полной разрядки АКБ. То есть нужно отключить питание и дождаться самовыключения устройства. Тогда можно снимать батарею и приступать к её разборке. Сперва можно подумать, что АКБ — это монолитная часть устройства, которую нельзя разобрать, но это далеко не так.

На аккумуляторе есть несколько болтов, которые нужно аккуратно отвинтить и простучать полотком по всему периметру шва. Но на молоток обязательно нужно надеть кусок ткани, сложенную в несколько слоёв, так как в противном случае можно просто разломать корпус и такой ремонт не принесёт никакой пользы, а только вред.

Ремонт батареи ноутбука Acer может быть ещё сложнее. Этот производитель зачастую делает устройства с очень слабым корпусом, поэтому к его ремонту нужно приступать с особой тщательностью. В качестве вспомогательных инструментов можно использовать тонкий нож (канцелярский), отвёртку или кусок лезвия

Важно выполнять такую работу аккуратно, чтобы не нанести вред внутренним деталям

Охлаждение температуры компьютера

Если батарея ноутбука стала быстро разряжаться, можно попробовать дополнительно охладить компьютер.

Многие батареи для ноутбуков сегодня оснащены литиево-ионными элементами, которые должны оставаться прохладными, тогда батарея будет работать дольше. Если эта деталь показывает явные признаки замедления, потому что она стала слишком горячей, нужно немедленно отключить компьютер и охладить его.

Когда горячий режим работы – обыденное явление для ПК, то нужно приобрести охлаждающую подставку для компьютера. Она стоит в 5 раз меньше, чем новый аккумулятор, и не позволит ноутбуку быстро потерять элемент автономного питания.
