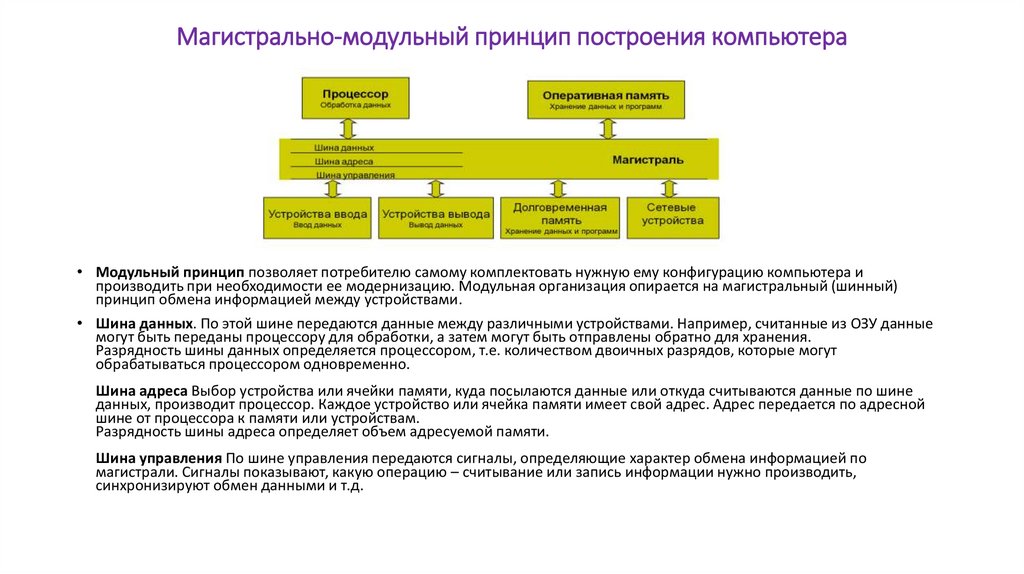

Слайд 1Магистрально-модульный принцип построения компьютера
Устройство компьютера
Слайд 2Данные и программыИнформация, представленная в цифровой форме и обрабатываемая на
данных, называется программой.

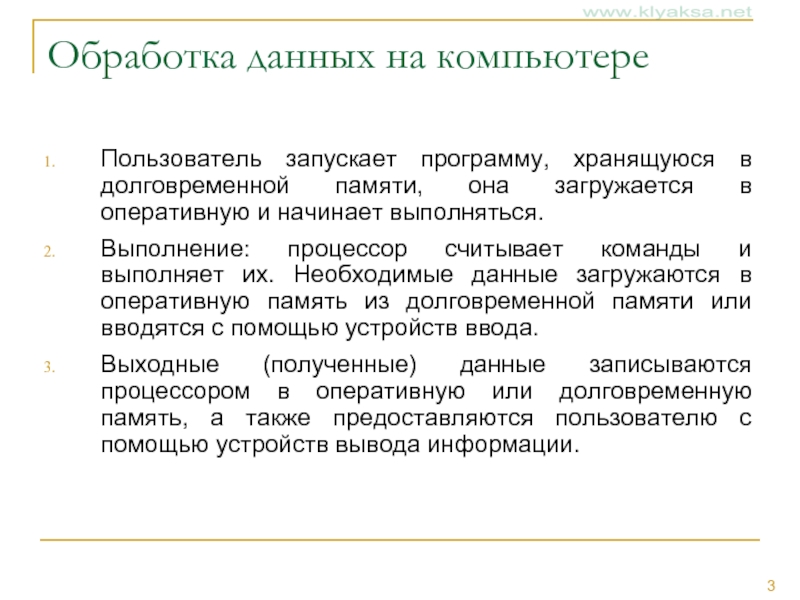

и выполняет их. Необходимые данные загружаются в оперативную память из долговременной памяти или вводятся с помощью устройств ввода.Выходные (полученные) данные записываются процессором в оперативную или долговременную память, а также предоставляются пользователю с помощью устройств вывода информации.

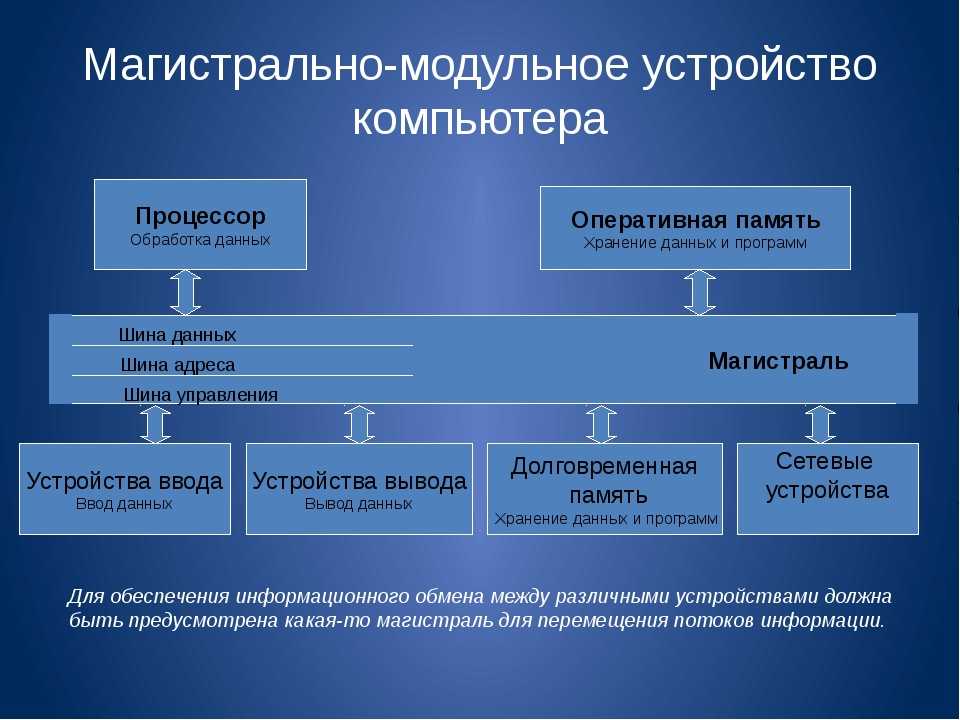

быть предусмотрена какая-то магистраль для перемещения потоков информации.
шину можно представить как группу кабелей и электрических (токопроводящих) линий
на системной плате.К магистрали подключаются процессор и оперативная память, а также периферийные устройства ввода, вывода и хранения информации, которые обмениваются информацией на машинном языке (последовательностями нулей и единиц в форме электрических импульсов).
Слайд 6Шина данныхПо этой шине передаются данные между различными устройствами. Например,
считанные из ОЗУ данные могут быть переданы процессору для обработки,
а затем могут быть отправлены обратно для хранения. Таким образом, данные по шине данных могут передаваться от устройства к устройству в любом направлении.Разрядность шины данных определяется процессором, т.е. количеством двоичных разрядов, которые могут обрабатываться процессором одновременно. Разрядность процессоров постоянно увеличивается по мере развития компьютерной техники.
Слайд 7Шина адресаВыбор устройства или ячейки памяти, куда посылаются данные или
откуда считываются данные по шине данных, производит процессор. Каждое устройство
или ячейка памяти имеет свой адрес. Адрес передается по адресной шине от процессора к памяти или устройствам.Разрядность шины адреса определяет объем адресуемой памяти.

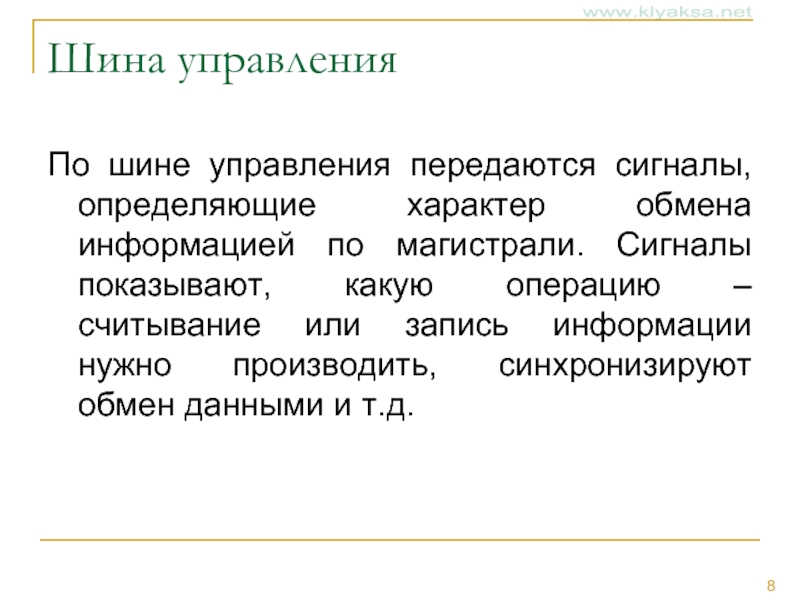

по магистрали. Сигналы показывают, какую операцию – считывание или запись
информации нужно производить, синхронизируют обмен данными и т.д.
компьютера и производить при необходимости ее модернизацию. Каждая отдельная функция
компьютера реализуется одним или несколькими модулями – конструктивно и функционально законченных электронных блоков в стандартном исполнении. Организация структуры компьютера на модульной основе аналогична строительству блочного дома. Основными модулями компьютера являются память и процессор. Процессор – это устройство управляющее работой всех блоков компьютера. Действия процессора определяются командами программы, хранящейся в памяти.Благодаря использованию вышеназванного принципа, появляется возможность создания большого разнообразия товаров из одного набора основных компонентов. Из набора модулей возможно создать большое разнообразие компьютеров (сложных технических систем), отличающихся друг от друга производительностью, назначением (домашний, офисный, сервер приложений и т. п.), архитектурой, платформой.

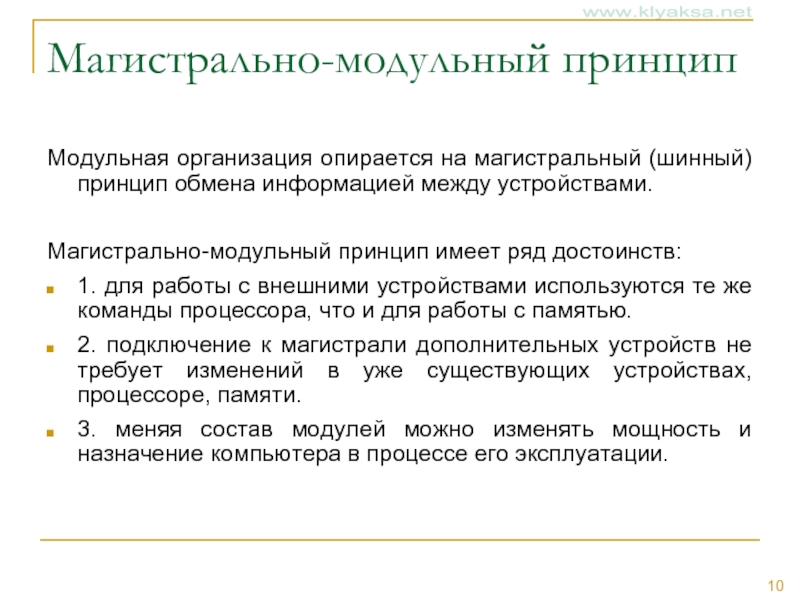

устройствами используются те же команды процессора, что и для работы с памятью.2. подключение к магистрали дополнительных устройств не требует изменений в уже существующих устройствах, процессоре, памяти.3. меняя состав модулей можно изменять мощность и назначение компьютера в процессе его эксплуатации.
в соответствии с которыми каждый новый блок должен быть совместим
со старым и легко устанавливаться в том же месте в компьютере.В компьютере столь же легко можно заменить старые блоки на новые, где бы они ни располагались, в результате чего работа компьютера не только не нарушается, но и становится более производительной. Этот принцип позволяет не выбрасывать, а модернизировать ранее купленный компьютер, легко заменяя в нем устаревшие блоки на более совершенные и удобные, а так же приобретать и устанавливать новые блоки. Причем во всех разъемы для их подключения являются стандартными и не требуют никаких изменений в самой конструкции компьютера.
в себя системная шина?Для чего необходимо иметь слоты расширения?Возможно ли в вашем компьютере заменить имеющийся жесткий диск на другой, большего объема?Какие еще устройства можно заменить в вашем (школьном) компьютере? Производили ли вы модернизацию своего компьютера? Расскажите подробнее.
Магистрально-модульный принцип построения компьютера — урок. Информатика, 7 класс.

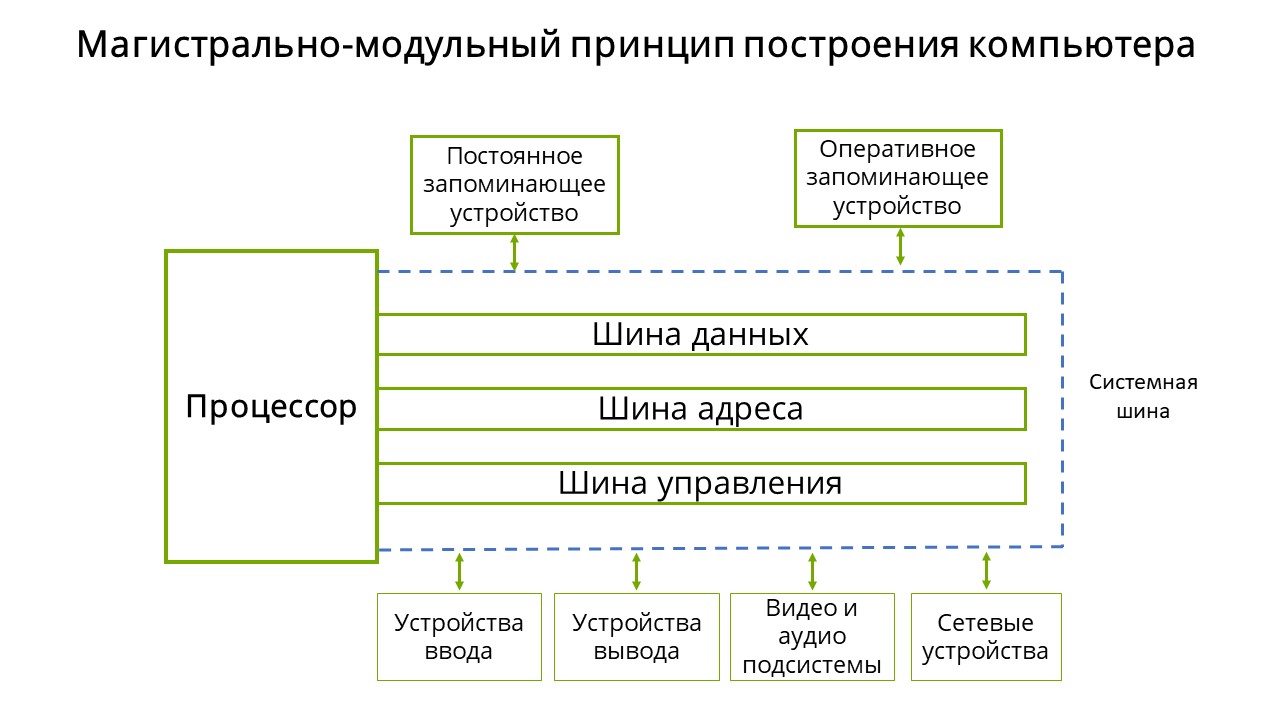

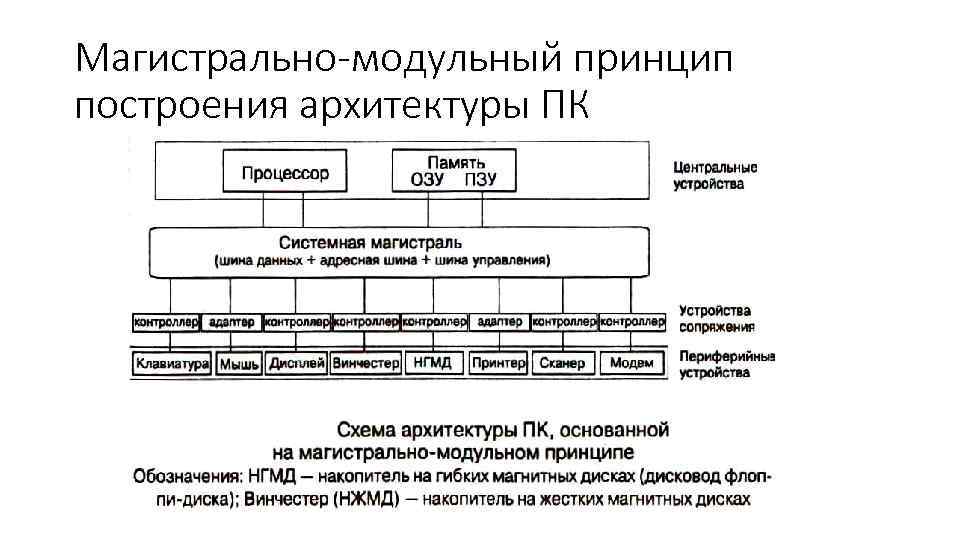

В основу архитектуры современных персональных компьютеров положен магистрально-модульный принцип. Модульный принцип позволяет потребителю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости её модернизацию.
Модульная организация компьютера опирается на магистральный (шинный) принцип обмена информацией между устройствами.

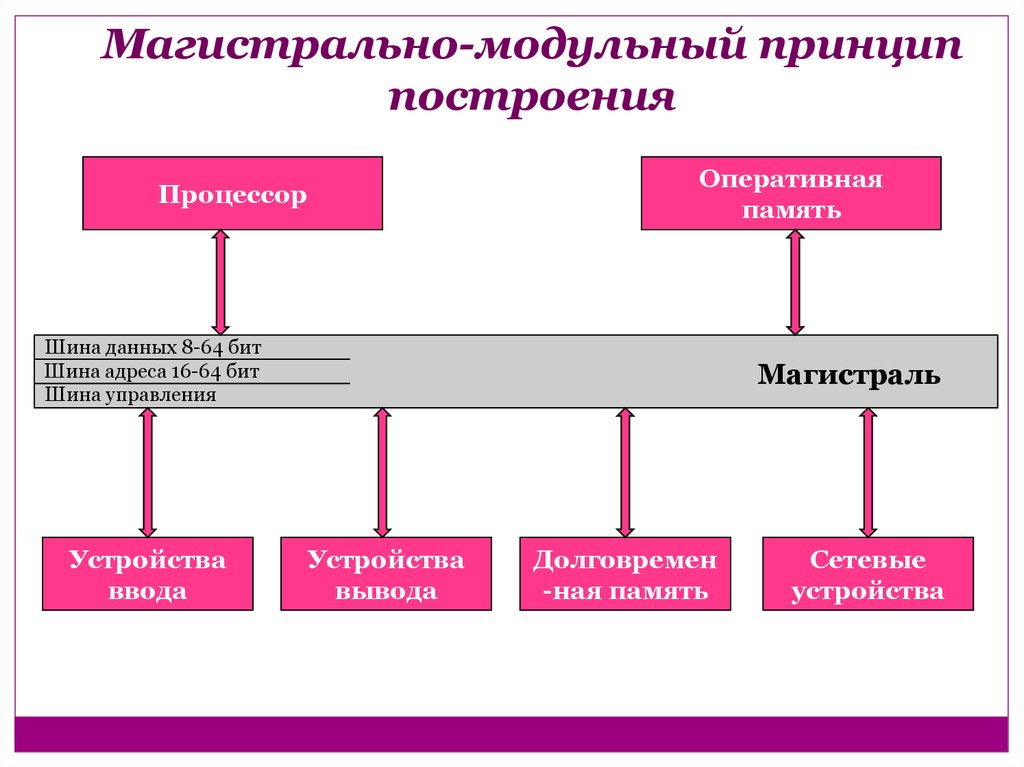

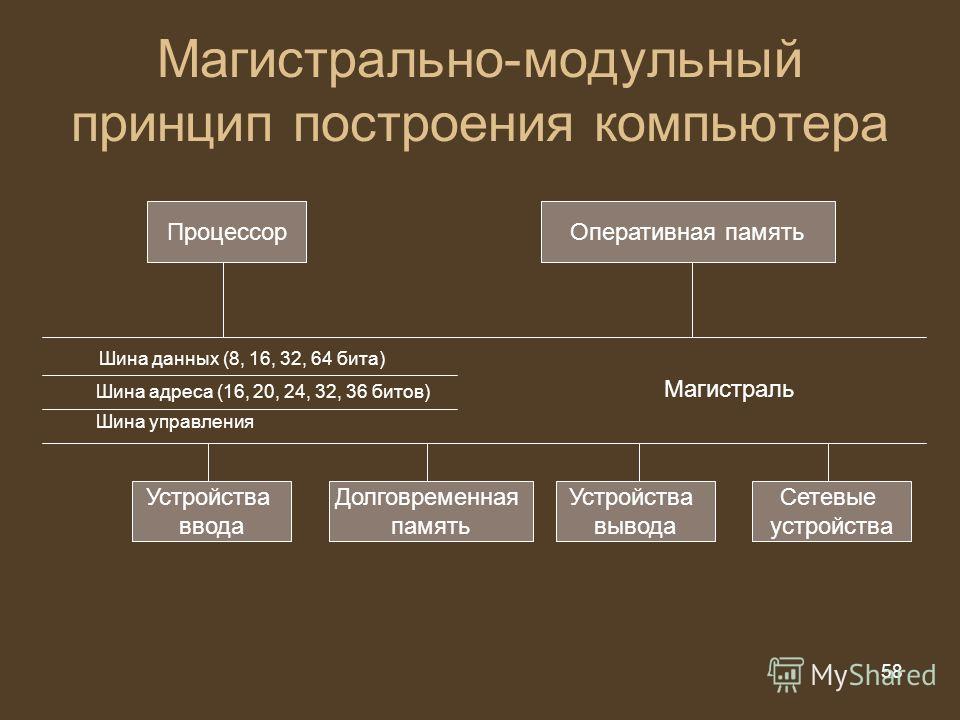

Магистраль (системная шина) включает в себя три многоразрядные шины: шину данных, шину адреса и шину управления, которые представляют собой многопроводные линии.
К магистрали подключаются процессор и оперативная память, а также периферийные устройства ввода, вывода и хранения информации, которые обмениваются информацией на машинном языке (последовательностями нулей и единиц в форме электрических импульсов).
Шина данных. По этой шине данные передаются между различными устройствами. Например, считанные из оперативной памяти данные могут быть переданы процессору для обработки, а затем полученные данные могут быть отправлены обратно в оперативную память для хранения. Таким образом, данные по шине данных могут передаваться от устройства к устройству через области оперативной памяти.
Разрядность шины данных определяется разрядностью процессора, то есть количеством двоичных разрядов, которые могут обрабатываться или передаваться процессором одновременно. Разрядность процессоров постоянно увеличивается по мере развития компьютерной техники.
Шина адреса. Выбор устройства или ячейки памяти, куда пересылаются или откуда считываются данные по шине данных, производит процессор. Каждое устройство или ячейка оперативной памяти имеет свой адрес. Адрес передаётся по адресной шине, причем сигналы по ней передаются в одном направлении — от процессора к оперативной памяти и устройствам (однонаправленная шина).
Разрядность шины адреса определяет объем адресуемой памяти (адресное пространство), то есть количество однобайтовых ячеек оперативной памяти, которые могут иметь уникальные адреса.
Обрати внимание!
Количество адресуемых ячеек памяти можно рассчитать по формуле: N=2I, где \(I\) — разрядность шины адреса.
Пример:
Разрядность шины адреса постоянно увеличивается и в процессорах Pentium Extreme Edition составляет \(64\) бита. Таким образом, количество адресуемых ячеек памяти в таких процессорах равно: N=264 ячеек.

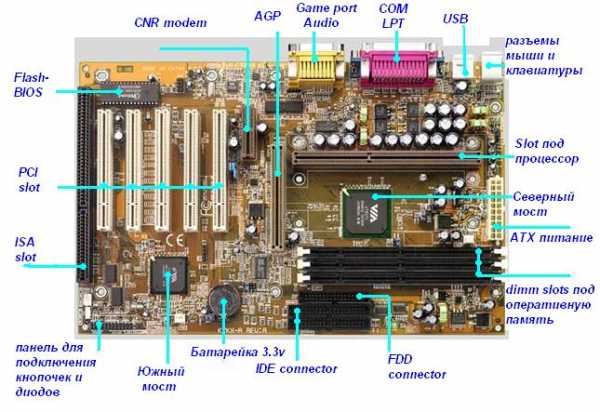

Важнейшим аппаратным компонентом компьютера является системная плата. На системной плате реализована магистраль обмена информацией, имеются разъёмы для установки процессора, слоты для установки оперативной памяти, а также контроллеров внешних устройств. Кроме термина «системная плата», используется название «материнская плата» (Motherboard).
Еще \(10\)-\(15\) лет назад системные платы персональных компьютеров строились на основе цифровых микросхем малой и средней степени интеграции (вентилей, триггеров, регистров и т.п.). И если бы тебе пришлось иметь дело с компьютерами ХТ/АТ, тогда ты бы увидел системную плату с полутора-двумя сотнями корпусов интегральных схем.
Пропускная способность. Быстродействие устройства зависит от тактовой частоты тактового генератора (обычно меряется в мегагерцах — МГц) и разрядность, т.е количество битов данных, которые устройство может обрабатывать или передавать одновременно (измеряется в битах). Дополнительно в устройствах используется внутреннее умножение частоты с разными коэффициентами.
Обрати внимание!
Соответственно, скорость передачи данных (пропускная способность шины данных измеряется в бит/с) равна произведению разрядности шины (измеряется в битах) и частоты шины (измеряется в Гц = \(1/с\)): Пропускная способность шины = Разрядность шины ⋅ Частота шины..
Северный мост — это системный контроллер, являющийся одним из элементов чипсета материнской платы, отвечающий за работу с оперативной памятью (RAM), видеоадаптером и процессором (CPU).
Обрати внимание!
Северный мост получил свое название благодаря «географическому» расположению на материнской плате. Внешне это квадратной формы микрочип, расположенный под процессором, но в верхней части системной платы.
Южный мост — это функциональный контроллёр, известен как контроллер ввода-вывода.
Как правило, выход из строя южного моста ставит точку в жизни системной платы.
Частота процессора — это количество синхронизирующих импульсов в секунду.
