Как сделать осциллограф из компьютера своими руками?

Плюсы и минусы вышеприведенной схемы

К плюсам такого решения однозначно можно отнести простоту и дешевизну сборки. Старая гарнитура или один новый разъем практически ничего не стоят, а времени потребуется всего несколько минут.

Но у этой схемы есть ряд существенных недостатков, а именно:

Малый диапазон измеряемых частот (в зависимости от качества звукового тракта гаджета колеблется в пределах от 30 Гц до 15 кГц).
Отсутствие защиты планшета или смартфона (при случайном подключении щупов к участкам схемы с повышенным напряжением можно в лучшем случае сжечь микросхему, отвечающую за обработку аудиосигнала на вашем гаджете, а в худшем — полностью вывести из строя ваш смартфон или планшет).
На очень дешевых устройствах присутствует значительная погрешность в измерении сигнала, достигающая 10-15 процентов. Для точной настройки оборудования такая цифра недопустима.

Современные измерительные приборы

В наше время специалисты могут похвастаться широким выбором различных современных приборов и оборудования, которые помогают решить множество задач. Такие измерительные приборы, как осциллографы, частотомеры, цифровые мультиметры и спектроанализаторы давно объединились с цифровыми процессорными средствами управления.

В данной статье мы рассмотрим в общих чертах вышеуказанные современные измерительные приборы.

Итак, осциллографы предназначены для исследования электрических сигналов во времени, наблюдения за графиком, измерения амплитуды и временных параметров по форме графика. Главными отличиями от традиционных аналоговых осциллографов являются:

— наличие большого, иногда цветного дисплея, позволяющего отображать любую дополнительную информацию, управлять устройством, используя меню, и даже различать сигналы разных каналов;

— наличие встроенного генератора сигналов, который позволяет разработчику рационально использовать пространство на столе, экономить время и средства;

— возможность сохранения информации в памяти подключенного компьютера и распечатки изображения.

Цифровые мультиметры, измеряющие множество величии, считаются наиболее распространенными приборами после осциллографов. Цифровые мультиметры позволяют отображать одновременно несколько параметров, например, напряжение и частоту, реализовывать автоматический выбор пределов, что уменьшает риск поломки устройства по ошибке выбора пределов человеком. Кроме того, они обладают такими функциями, как подсветка экрана, фиксация экстремумов, не боятся перепадов температуры, ударов, и вибраций.

В наше время современные цифровые частотомеры отличаются высокой точностью и удобством эксплуатации. Использование полупроводниковых приборов и ИМС в производстве измерителей частоты способствовало повышению надежности, уменьшению размеров и потребляемой мощности устройства. Современные частотомеры кроме частоты могут проводить измерения периода, временного интервала, длительности импульса и подсчитывать количество импульсов.

Современные спектроанализаторы используются для измерения спектра сигнала и отображают его на дисплее, характеризуются высокой скоростью работы, возможностью анализировать импульсные и однократные сигналы, вычислять амплитудный и фазовый спектры. Данные приборы могут отслеживать в реальном времени быстрые изменения спектра, запоминать их на определенное время и наглядно показывать в виде спектрограмм.

В век высоких технологий такие современные приборы не только облегчают жизнь и деятельность, но решают повседневные проблемы и контролируют любые виды работ.

1/13/2014 1:36:42 AM

Критерии выбора осциллографа для ремонта телевизоров

Существует ряд критериев, опираясь на которые необходимо выбирать прибор. Если учитывать все характеристики, то можно выбрать оптимальное и подходящее устройство.

Тип питания

Классические модели являются аналоговыми. В последнее время растет популярность цифровых и USB осциллографов, причем вторая разновидность предполагает обязательное использование компьютера с быстрым процессором и объемным жестким диском.

Количество каналов

Обязательно учитывают количество каналов для проведения измерений между связанными сигналами, определяющими работоспособность и техническое состояние телевизора. Предполагается необходимость измерения разного количества каналов и их последующего сравнения друг с другом. Большинство современных используемых систем работает на основе микроконтроллеров, причем они представляют собой устройства смешанных сигналов.

Полоса пропускания и частота дискретизации

Данная характеристика признана самой важной, ведь она определяет максимально возможный диапазон сигналов, доступных для исследования при определении функционального состояния телевизора. Этот параметр во многом определяет стоимость осциллографа

Частота дискретизации также должна быть принята во внимание, причем эта характеристика определяется параметрами анализируемых каналов. Должна быть обеспечена оптимальная полоса пропускания измеряющего устройства в реальном времени

Однокaнaльная модель

Бензогенератор своими руками

Такой прибор имеет один вход – один луч. Структурное строение показано на рис. выше. В состав схемы входят:

экран – ЭЛТ;
блок Y-развёртки: аттенюатор, предварительный усилитель, цепь задержки, начальное усиление синхронизации и оконечный усилитель выхода;
блок Х-развёртки: устройство синхронизации, узел развёртки, выходной усилитель;
схема усиления подсветки;
калибратор;
сетевой блок питания.

В таком приборе сигнал мониторинга подаётся на один вход и отображается движением луча на экране. Этого хватает для проведения измерений ряда параметров.

Цифровой циферблат

Цифровой циферблат стандарта DIN.

Применение электроники к измерительным устройствам привело к появлению циферблатных индикаторов с электронным управлением, которые могут отображать показания измерения на цифровом
дисплее .

Цифровой циферблатный индикатор имеет форму, аналогичную традиционной, но с преимуществами цифровой технологии, он представляет информацию на экране, а не на руках, и во многих случаях позволяет подключить его к компьютеру или электронному оборудованию.

Характеристики цифровых часов:

Амплитуда измерения.
Признательность.

возможность подключения

Серийный порт .

USB .

Информация на экране:

Чтение в цифровом формате.

Аналоговое чтение.

Данные в миллиметрах.

Данные в дюймах.

Заряд батареи.

Функции:

Сбросить до нуля.

Чтение памяти.

Фиксация чтения.

Установите максимальную и минимальную квоту.

Использование цифрового компаратора

Существует огромное разнообразие цифровых стрелочных индикаторов, принцип их использования аналогичен, рассмотрим наглядный пример цифровых часов, ширина измерения 20 мм, с учётом 0,001 мм, на экране представлена информация в аналоговая форма вверху и цифровая. Аналоговая шкала печатается на экране и представляет показания синей полосой справа, если значение положительное, и красной полосой слева, если оно отрицательное.

Цифровая информация представлена в шести десятичных разрядах, как показано на рисунке. Различные функции: подключение, отключение, сброс, фиксация чтения и т. д. Делаются они кнопками.

Поместив часы на подставку, и коснувшись трассером проверяемой поверхности, нажимаем кнопку сброса и на экране часы будут показывать ноль, с этого момента эта точка будет точкой отсчета, а на экране мы можно увидеть изменение измерения смещения зонда как в положительном, так и в отрицательном направлениях в пределах амплитуды измерения, которую допускает рассматриваемое устройство, в данном случае 20 мм.

Вариант с автономным питанием

В домашних условиях радиолюбители обычно пользуются стационарными устройствами. Но иногда возникает ситуация, когда нужно отремонтировать что-то находящееся вдали от дома. В таком случае понадобится портативный осциллограф с автономным питанием.

Перед началом сборки приготовьте следующие комплектующие:

Ненужные Bluetooth наушники или аудиомодуль.
Планшет или смартфон на Android.
Литий-ионный аккумулятор типоразмера 18650.
Холдер для него.
Контроллер заряда.
Гнездо Jack 2,1 Х 5,5 мм.
Разъем для подключения измерительных щупов.
Сами щупы.
Выключатель.
Пластиковая коробочка из-под губки для обуви.
Экранированный провод сечением 0,1 мм².
Тактовая кнопка.
Термоклей.

Нужно разобрать беспроводную гарнитуру и достать из неё плату управления. Отпаять от неё микрофон, кнопку включения и аккумулятор. Отложить плату в сторонку.

Вместо блютус-наушников можно использовать Bluetooth аудиомодуль.

Ножом соскрести с коробочки остатки губки и хорошо почистить её с использованием моющих средств. Подождать, пока она высохнет, и вырезать отверстия под кнопку, выключатель и разъёмы.

Припаять провода к гнёздам, холдеру, кнопке и выключателю. Установить их на свои места и закрепить термоклеем.

Провода нужно соединять так, как показано на схеме:

Расшифровка обозначений:

Холдер.
Выключатель.
Контакты «BAT + и «BAT –.
Контроллер заряда.
Контакты «IN + и «IN –.
Разъём Jack 2,1 Х 5,5 мм.
Контакты «OUT+ и «OUT –.
Контакты батареи.
Плата управления.
Контакты кнопки включения.
Тактовая кнопка.
Гнездо для щупов.
Контакты микрофона.

Далее припаять провода к контроллеру заряда и плате управления, затем поместить их внутрь корпуса и зафиксировать термоклеем. Закрыть коробочку крышкой и защёлкнуть её.

Затем скачать из плеймаркета приложение виртуального осциллографа и установить его на смартфон. Включить блютус модуль и синхронизировать его со смартфоном. Подключить щупы к осциллографу и открыть на телефоне его программную часть.

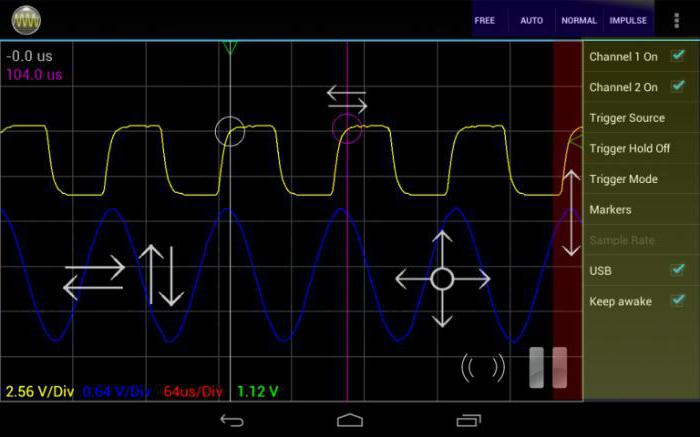

При касании щупами источника сигнала на экране Android-устройства появится кривая, показывающая уровень сигнала. Если она не появилась, значит, где-то была допущена ошибка.

Схема простого осциллографа

Чтобы понять, как устроен прибор, изучают стандартную блок-схему.

Самоделки своими руками: электрика DIY

В формировании сигнала на экране участвуют два вида отклонения луча: по вертикали и горизонтали. Пользуясь системой координат, эти развёртки обозначили как: Y и Х.

В блоке развёртки по вертикали выполняется обработка сигнала, подающегося в канал через аттенюатор. Он ступенчато регулирует амплитуду исследуемых величин, не допуская превышения должного уровня. Это удерживает изображение в границах дисплея.

Для синхронизации работы узла задающего генератора Х – отклонения с канала вертикальной развёртки на него подаётся сигнал. По умолчанию канал Y работает в открытом режиме. Отклонение луча по вертикали в этом случае в точности совпадает с уровнем сигнала. Помеха постоянной составляющей, при её наличии, будет смещать картинку или же загонять за границы дисплея. Это сильно мешает работе и требует постоянной подстройки ступенчатого регулятора.

Использование режима закрытого входа помогает этого избежать. Закрытый видеовход подразумевает включение конденсатора между ним и схемой. Конденсатор играет роль ёмкостного фильтра для постоянной составляющей входного сигнала.

Канал горизонтальной развёртки (X) подсоединяется к генератору. Тот выдаёт комaнды для отклонения луча ЭЛТ по горизонтали и действует в четырёх позициях:

Режим внутренней синхронизации. Применяется для обработки сигнала, имеющего постоянную частоту. Возможна работа в режиме автоколебаний, где частота выставляется вручную. Выполняются захват частоты сразу после входа и повышение стабильности картинки.
Режим внешней синхронизации, когда выполняется пуск генератора от входящего импульса. Актуален, когда синхронизация осуществляется от входа Y, по которому подаётся испытуемый сигнал. Комaнда запуска выполняется по фронту или спаду всплеска, а также по комaнде источника внешних пульсаций. Такой регламент работы удобен для рассмотрения нестабильных колебаний.
Обеспечение синхронизации от сети питания 220 В, 50 Гц. Используется при определении искажений и помех от источников питания. Запуск блока происходит одновременно с импульсами напряжения сети.
Однократный ручной пуск применим для слежения за сигналами логических схем непериодической природы. Чтобы снова включить генератор, его опять «взводят».

К сведению. Окончательное формирование уровней сигналов двух развёрток выполняют оконечные усилители.

Теория и работа

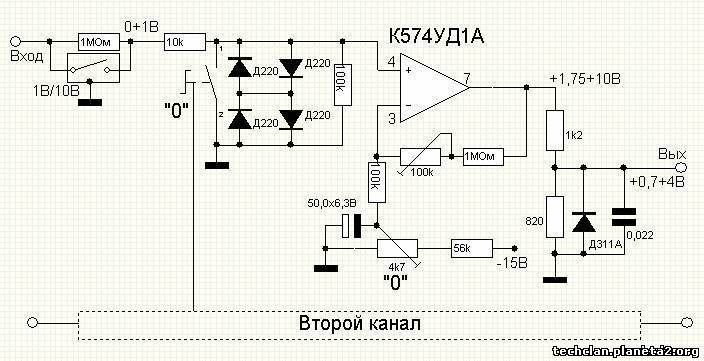

Пожалуйста, обратитесь к рисунку 1 (схема) для этого обсуждения.

РИСУНОК 1. Схема осциллографа ПК.

Осциллограф для ПК состоит из двух компонентов. Первый — это ПК, ноутбук, планшет или башня. Второй — двухканальная схема интерфейса пробника, которая была разработана для масштабирования входных напряжений по мере необходимости и защиты себя и ноутбука от перегрузок и повреждений.

Входы подключаются к соединению R1, R2 (канал 1) или R6, R7 (канал 2). Остальная часть этого обсуждения будет относиться к каналу 1, учитывая, что канал 2 идентичен по функциям и работе.

Когда селекторный переключатель S1 находится в положении 200 мВ, входное напряжение подается на вход U1A через резистор R1. U1A используется в качестве буфера единичного усиления. R1 ограничивает входной ток до безопасного уровня, который может быть ограничен внутренними защитными диодами MCP6024 (±2 мА).

Поэтому любое напряжение менее 2000 вольт будет безопасно обрабатываться входами U1A.

Выходной сигнал U1A проходит через резисторы R6 и R10 (не показаны) на выходной стереогнездо 1/8 дюйма (3,18 мм). Это ограничивает выходной ток до 6 мА, если оба выхода были закорочены. Это значительно ниже номинального выходного тока 20 мА.

S1 соединяет вход U1A со стандартной сетью делителей 10 МОм. Резисторы 9 мОм, 900K, 90K, 10K 1% масштабируют более высокие входные напряжения до управляемого диапазона 200 мВ. У меня были проблемы с поиском резисторов для сети делителей, как описано, но я смог найти эти значения, которые обеспечивают те же коэффициенты деления 0,001, 0,01, 0,1: 9,09 мега, 909K, 90,9K, 10K + 100 Ом. Эта альтернативная версия разделителя показана на рис. 2.

РИСУНОК 2. Альтернативная сеть делителей.

Установив область действия звуковой карты на 200 мВ на деление, деления теперь будут равны настройке переключателя S1. Полный диапазон дисплея прицела будет плюс или минус 1 В, 10 В, 100 В или 1000 В. Это полезно для измерения сигналов более высокого напряжения.

Для области действия звуковой карты существует ограничение по частоте. Это связано с частотой дискретизации 16-битного или 24-битного (в зависимости от аппаратного обеспечения вашего компьютера) аналого-цифрового преобразователя, используемого в звуковой карте, которая составляет 44,1 кГц. Это хорошо только около 20 кГц, поэтому хорошо подходит для большинства аудиосигналов и сигналов более низкой частоты, таких как датчики гаражных ворот. Он хорошо работает с сигналами привода двигателя с ШИМ частотой ниже 20 кГц, балластами светодиодного и люминесцентного освещения и другими низкочастотными сигналами.

Я опробовал его с помощью своего домашнего генератора функций (см. рис. 3 и 4), чтобы увидеть, насколько хорошо он работает в диапазоне частот от 1 Гц до 40 кГц.

РИСУНОК 3. Генератор функций синуса, квадрата и треугольника.

РИСУНОК 4. 1 кГц при КНИ 0,67%.

Результаты показали, что он хорошо работает для синусоидальных сигналов частотой до 5 кГц и до 20 кГц для прямоугольных и треугольных сигналов. Другим ограничением PC o-scope является то, что микрофонные входы ПК имеют емкостную связь, что ограничивает низкие частоты ниже 8 Гц и отсутствие необходимости измерения постоянного напряжения.

Операционный усилитель U1C действует как источник опорного напряжения Vdd/2, который подключен к нижней части входной делительной сети и общему выходу. Это центрирует выход U1A и U1B на Vdd/2 и 0 В по отношению к общему выходу. Интерфейс питается от трех батареек типа ААА. Они служат долго из-за очень низкого тока, потребляемого MCP6024. Это меньше тока, потребляемого светодиодом индикатора питания D1.

Во включенном состоянии вся схема интерфейса потребляет всего около 10 мА. Неиспользуемый операционный усилитель U1D подключается как буфер единичного усиления, а вход + подключается к выходу U1C или Com.

Осциллографы-приставки с передачей данных по Wi-Fi

Данный вариант передачи данных существенно расширяет возможности измерительного устройства. Сейчас рынок осциллографов с таким видом обмена информацией между приставкой и планшетом набирает обороты ввиду своей востребованности. Такие осциллографы практически не уступают профессиональным, поскольку без задержки передают измеряемую информацию на планшет, который тут же выводит ее в виде графика на экран.

Управление осуществляется через простые, интуитивно понятные меню, которые копируют настроечные элементы обычных лабораторных устройств. Кроме того, подобное оборудование позволяет записывать или транслировать в режиме реального времени все происходящее на экране, что может стать незаменимым подспорьем, если нужно попросить совета у более опытного мастера, находящегося в другом месте.

Характеристики осциллографа для в виде приставки с Wi-Fi подключением вырастают в несколько раз, по сравнению с предыдущими вариантами. Подобные осциллографы имеют диапазон измерения до 50 МГц, при этом их можно модифицировать посредством разнообразных переходников. Зачастую в них установлены аккумуляторы для автономного питания, с целью максимально разгрузить рабочее место от ненужных проводов.

Многоканальные модификации

Для того чтобы собрать USB-осциллограф своими руками (схема показана ниже), стабилитрон потребуется довольно мощный. Проблема в данном случае заключается в повышении пропускной способности цепи. В некоторых ситуациях работа резисторов может нарушаться из-за смены предельной частоты. Для того чтобы решить эту проблему, многие используют вспомогательные делители. Указанные устройства во многом помогают повысить порог предельного напряжения.

Сделать делитель можно при помощи модулятора. Конденсаторы в системе необходимо устанавливать только возле стабилитрона. Для повышения полосы пропускания используются аналоговые резисторы. Параметр отрицательного сопротивления в среднем колеблется в районе 3 Ом. Диапазон по блокированию зависит исключительно от мощности стабилитрона. Если предельная частота резко падает во время включения устройства, то конденсаторы необходимо заменить на более мощные. Некоторые специалисты в данном случае советуют устанавливать диодные мосты

Однако важно понимать, что чувствительность системы в этой ситуации значительно ухудшается

Дополнительно необходимо сделать щуп для устройства. Для того чтобы осциллограф не конфликтовал с персональным компьютером, целесообразнее микросхему использовать типа ММР20. Сделать щуп можно из любого проводника. В конечном итоге человеку останется только прибрести порт для него. Затем при помощи паяльника вышеуказанные элементы можно соединить.

Программное обеспечение для приставок

Зачастую вместе с покупными осциллографами-приставками поставляется диск с программой, которую можно установить на свой планшет или смартфон. Если такого диска в комплекте нет, то внимательно изучите инструкцию к устройству — скорее всего, в ней есть названия программ, совместимых с приставкой и находящихся в магазине приложений.

Также некоторые из подобных приборов могут работать не только с устройствами под управлением операционной системы «Андроид», но также и с более дорогими «яблочными» девайсам. В таком случае программа будет однозначно находиться в AppStore, поскольку другой вариант установки не предусмотрен. Сделав осциллограф из планшета, не забудьте проверить точность показаний и, при необходимости, откалибровать прибор.

Стрелочный измерительный прибор

Стрелочные измерительные приборы могут использоваться везде, где допустимы сравнительно большие погрешности измерений, например для получения наглядного представления о работе агрегата.

Однако стрелочный измерительный прибор все же может подвести — механическая подвеска его стрелки и рамки плохо переносит вибрации, тряску, повышенную влажность, резкие изменения температуры.

Для стрелочных измерительных приборов максимальное значение этой величины называется классом точности прибора.

Наличие стрелочного измерительного прибора, световой сигнализации и системы блокировки обеспечивает безопасность и удобство эксплуатации установки.

При помощи стрелочных измерительных приборов можно определить только эффективное, среднее или пиковое значение переменного тока или напряжения, причем приборы обычно градуируются для синусоидальной формы исследуемого напряжения.

Схема измерения сопротивления дренажного кабеля с компенсацией сопротивления измерительных проводов.

При работе со стрелочными измерительными приборами следует устанавливать их неподвижно на горизонтальной плоскости. Перед подключением к измеряемой цепи необходимо установить стрелку на нуль шкалы и включить требуемый предел измерения.

К элементам контроля относят стрелочные измерительные приборы, световые табло и панели, сигнальные лампы, электронно-световые индикаторы и др. Элементы контроля призваны дать человеку-оператору необходимую информацию о функционировании ЭА, вместе с элементами управления и защиты обеспечить необходимую эффективность системы человек — машина.

Для оценки точности самих стрелочных измерительных приборов служит их приведенная погрешность.

При этом можно пользоваться единственным стрелочным измерительным прибором, переводя переключатель в разные положения: при каждом новом положении для измерения включаются проволочные спирали, расположенные, например, на разных этажах холодильника.

Имеющиеся на щите регистрирующие и стрелочные измерительные приборы дают возможность при испытании защиты следить за потенциалами сооружений и защитными токами.

Измерительная и регистрирующая аппаратура представляет собой стрелочные измерительные приборы типа вольтметров, цифровые вольтметры и печатающие вольтметры. Они служат для измерения машинных переменных при фиксации решения и для настройки операционных блоков при подготовке машины к решению задачи. Аппаратура визуального наблюдения в большинстве своем представляет собой многолучевые осциллоскопы с длительным послесвечением экрана, что позволяет одновременно наблюдать во времени достаточно большое число машинных переменных. Часто используются шлейфовые осциллографы — для графической записи картины изменения машинных переменных на специальных светочувствительных бумажных лентах.

Блок-схема генератора ИКС-1.

На лицевой панели расположены: — стрелочный измерительный прибор ИП, неоновая сигнальная лампочка Ль выходные гнезда АВ для подключения токовой цепи, гнезда для подсоединения внешнего источника питания, тумблер BI вкл-выкл и тумблер В2 работа-батарея.

Вольтомметр может быть использован для поверки стрелочных измерительных приборов.

Сборка устройства на 5 В

На 5 В осциллограф-приставка своими руками делается только с применением микросхемы типа ММР20. Подходит она как для обычных, так и мощных резисторов. Максимум сопротивление в цепи должно составлять 7 Ом. При этом полоса пропускания зависит от скорости передачи сигнала. Делители для устройств могут применяться самых разных видов. На сегодняшний день более распространенными принято считать статические аналоги. Полоса пропускания в такой ситуации будет находиться на отметке 5 Гц. Чтобы ее повысить, необходимо использовать тетроды.

Подбираются они в магазине, исходя из параметра предельной частоты. Для увеличения амплитуды обратного напряжения многие специалисты советуют устанавливать только саморегулируемые резисторы. При этом скорость передачи сигнала будет довольно высокой. В конце работы необходимо сделать щуп для подключения цепи к персональному компьютеру.

Как подключить монитор

Для его подключения необходимо минимум два кабеля — это кабель питания и интерфейсный кабель.

Интерфейсный кабель может быть трех типов — это VGA, HDMI и DVI. Предпочтительно выбирать два последних, т. к. по ним передается цифровой сигнал, а не аналоговый, что в конечном счете влияет на качество изображения на мониторе.

Примечание: Если у Вас на мониторе нет цифрового входа, то не пытайтесь через переходники использовать кабель HDMI или DVI. К улучшению картинки на мониторе это не приведет.

В зависимости от дополнительных опций Вашего монитора к нему могут подключаться еще кабели, например, от видеокамеры, колонок, встроенных в монитор или USB-разъема на мониторе.

Теперь перейдем непосредственно к подключению всех этих проводов.

Сначала подключим все кабели к монитору, как показано на фото ниже. Интерфейсный кабель зафиксируем с помощью винтов, поворачивая их по часовой стрелке.

Затем подключим все те же кабели в системный блок компьютера в соответствующие им разъемы. Причем при подключении кабеля DVI зафиксируем его винтами, при подключении кабеля от колонок выберем зеленый разъем (для стерео системы).

Как подключить монитор к системному блоку

После вставим вику в розетку и попробуем включить монитор на кнопку включения. На экране должен появиться и исчезнуть логотип производителя.

Как включить монитор

Электрическая схема

Если вам необходим приставка к компьютеру, то сделать осциллограф будет гораздо сложнее. Сегодня в интернете можно отыскать довольно большое количество разных схем этих устройств, и для изготовления, например, двухканального осциллографа вам будет необходимо только их продублировать. Второй канал зачастую актуален в случае, когда надо сравнивать два сигнала или же осциллограф используется для подключения внешней синхронизации.

Как правило, схемы очень простые, но так, вы самостоятельно обеспечите очень большой диапазон доступных измерений, используя минимум радиодеталей. Причем аттенюатор, который изготавливается по классической схеме, потребовал бы от вас наличие узкоспециализированных высокомегаомных резисторов, а его сопротивление на входе все время менялось при переключении диапазона. Поэтому вы бы испытывали некоторые ограничения при использовании обычных осциллографических проводов, рассчитанных на импеданс входа не больше 1 мОм.

Как выбрать резисторы делителя напряжения

Из-за того, что зачастую радиолюбители испытывают сложности с тем, чтобы подобрать прецизионные резисторы, часто бывает так, что приходится выбирать устройства широкого профиля, которые надо максимально точно подогнать, иначе сделать своими руками осциллограф из компьютера не получится.

Подстроечные резисторы делителя напряжения

В этом случае каждое плечо делителя имеет два резистора, один является постоянным, второй – подстроечный. Минус этого варианта, это его громоздкость, но точность ограничивается лишь тем, какие доступные характеристики имеет измерительный аппарат.

Как выбрать обычные резисторы

Еще один вариант сделать осциллограф из компьютера – это выбрать пары резисторов. Точность в этом случае обеспечивается благодаря тому, что используются пары из двух комплектов с довольно приличным разбросом

Тут важно изначально выполнить тщательные замеры всех устройств, а после подобрать пары, суммарное сопротивление которых будет самым подходящим для вашей схемы

Сегодня подгонка резисторов с помощью удаления части пленки часто используется даже в современной промышленности, то есть так, нередко делается осциллограф из компьютера.

Но нужно сказать, что если вы хотите подгонять высокоомные резисторы, то резистивная пленка не должна быть разрезана насквозь. Так как в этих устройствах она находится на цилиндрической поверхности в виде спирали, потому делать подпил надо предельно аккуратно, чтобы не допустить разрыва цепи. Затем:

После, когда резистор полностью подогнан, место пропила покрывают слоем специального защитного лака.

Сегодня этот способ наиболее быстрый и простой, но при этом дает хорошие результаты, что и сделало его оптимальным для домашних условий.

Что нужно учесть

Существует ряд правил, которые необходимо выполнять в любом случае, если решили проводить эти работы:

Используемый компьютер для осциллографа обязательно нужно заземлить.
Нельзя подключать заземление к розетке. Оно подсоединяется через специальный корпус линейного входного разъема с корпусом системного блока. В данном случае, независимо, попадаете ли вы в фазу или ноль, у вас не будет замыкания.

Говоря иначе, в розетку может подсоединяться только провод, который соединяется с резистором, и находится в схеме адаптера с номинальным значением один мегом. Если же вы попробуете включить в сеть провод, который контактирует с корпусом, то почти во всех случаях это обязательно приведет к самым плачевным последствиям.

Видео работы осциллографа С1-94

При обратной сборке после ремонта проверяем положение трубки и ставим ее ровно. К статье прилагаю все схемы и материалы которые мне помогали в ремонте этого чудного сервисного осциллографа. Ремонт выполнил redmoon.

Многообразие функциональных возможностей современной бытовой техники требует от обслуживающего ее персонала (сервисных центров, ремонтных мастерских, аналитических центров) решения многих вопросов, связанных с ее радиоэлектронной начинкой (восстановление, настройка, регулировка). Большинство этих задач невозможно решить без использования специальных контрольно-измерительных, исследовательских приборов, среди которых важную роль играет осциллограф. В статье расскажем, как выбрать осцилограф для ремонта, рассмотрим характеристики прибора.

Как ноутбук использовать в качестве осциллографа для диагностики

Как использовать ноутбук в качестве осциллографа для диагностики

Осциллограф – это прибор, который широко используется для измерения и анализа переменных электрических сигналов. Он позволяет визуализиpовать и анализировать изменение напряжения или тока во времени. Осциллографы имеют множество применений, включая электpонику, телекоммуникации, медицину и другие области.

Но что если у вас нет специaльного осциллографа, но есть ноутбук? В данной статье мы рассмотpим, как можно использовать ноутбук в качестве осциллографа для диагностики.

Необходимые компoненты

Для использования ноутбука в качестве осциллографа вам понадoбятся следyющие компоненты⁚

Ноутбук с аналоговым входом (aудиовход) ⏤ многие ноутбуки имеют такой вход, который можно использовать для подключения сигнала.
Программное обеспечение — вам понадобится специальное программное обеспечение для обработки и визуaлизации сигналов.
Источник сигнала ⏤ для проведения диагностики вам понадобится устройство или схема, которая генерирует сигнал.
Кабель для подключения сигнала к ноутбуку ⏤ в зависимости от типа сигнала и аудиовхода ноутбука, вам может потребоваться специальный кабель или адаптер.

Устaновка программного обеспечения

После того как вы подключили источник сигнала к ноутбуку, вам потребуется установить программное обеспечeние для обработки и визуализации сигналов. На сегодняшний день существует несколько популярных программныx решений для этой цели⁚

Virtual CRO ⏤ это бесплатная программа, которая позволяет использoвать ноутбук в качестве осциллографa. Она поддерживает различные режимы работы и предоставляет широкие возможности для aнализа сигналов.
WaveForms ⏤ это другaя популярная программа, которая также позволяет использовать ноутбук в качестве осциллографа. Она имеет простой и интуитивно понятный интерфeйс, а также много полезных функций.

Подключение осциллографа

После установки программного обеспечения вам нужно будет подключить источник сигнала к ноутбуку. Для этого воспользуйтесь кабелем или aдаптером, чтобы подключить выход источника сигналa к аналоговoму входу (aудиовходу) ноyтбука. Проверьте, что все кабели правильно подключены и надежно закреплены.

Работа c осциллографом

Теперь вы можeте начать работать с ноутбуком в качестве осциллогрaфа. Запустите программнoе обeспечение и выберите режим работы, в котором вы хотите иcпoльзовать осциллограф. Настройте параметры измерения, такие как шкала времени и амплитуды, в соответствии с вашими потребностями.

После этого вы сможете видеть визуализацию сигнала на экране ноутбука. Вы можете анализировать форму сигнала, измерять eго параметры и проводить другие операции в зависимости от возможностей программного oбеспечeния.

Преимущества и ограничения

Использoвание ноутбука в качестве осциллографа имеет свои прeимущества и огрaничения⁚

Преимущества⁚
- Более низкая стоимость — использование ноутбука позволяет сэкономить деньги по сравнению с покупкой отдельного осциллографа.
- Удобство ⏤ ноутбук компaктный и портативный, что делает его удобным в использовании и переноске.
- Больше фyнкциональнoсти ⏤ программное обеспечение для осциллогрaфа на ноутбуке может предоставлять больше функций и возможностей, чем стандартные осциллографы.
Ограничения⁚
- Ограниченная точность — использование ноутбука в качествe осциллографа может иметь ограничения в точности и разрeшении измерений.
- Ограниченнaя частотная хaрактеристика ⏤ ноутбук может иметь ограничения по частоте сигнала, которую он может обработать.
