Какие напряжения можно получить с компьютерного блока питания

Как узнать разъем блока питания ноутбука

Действительно разъемы на блоках питания вставляемые в ноутбук довольно разные различного диаметра и разных форм. Есть индивидуальные которые подходят только для одной модели ноутбука. Есть универсальные (ходовые) которые подходят для многих моделей ноутбуков и даже совместимы между брендами! Но как определить разьем тот что вам нужен?

Ответ прост для этого нужно замерить внешний и внутренний диаметр штекера на вашем старом блоке питания линейкой или штангельциркулем. Так же можно определить диаметр разъема по модели ноутбука.

Здесь мы разместили самые ходовые разъемы по брендам:

AsusРазъем диаметром 5.5*2.5Разъем диаметром 2.5*0.7Разъем диаметром 4.0*1.35Разъем диаметром 3.0*1.1Разъем диаметром 4.5*3.0 с иглой

AcerРазъем диаметром 5.5*1.7Разъем диаметром 3.0*1.0

Apple Разъем MagSafe Разъем MagSafe 2

HPРазъем диаметром 7.4*5.0 с иглой Разъем диаметром 4.8*1.7Разъем диаметром 4.0*1.7Разъем диаметром 4.5*3.0 с иглой

LenovoРазъем диаметром 5.5*2.5Разъем диаметром Square Type с иглой (похож на USB)Разъем диаметром 7.9*5.5 с иглой

SamsungРазъем диаметром 5.5*3.0 с иглойРазъем диаметром 3.0*1.0

Новые требования к размерам штекера

Новые требования к размерам штекера для ноутбука ставят перед производителями электроники задачу разработки компактных и универсальных разъемов. В связи с постоянным развитием технологий и растущим спросом на портативные устройства, необходимо создать более удобные и функциональные штекеры, способные обеспечить надежное соединение и передачу электропитания.

Одним из основных новых требований к размерам штекера для ноутбука является его миниатюризация. Новые разъемы должны быть компактными и легкими, чтобы не занимать много места и не увеличивать вес устройства. Также они должны обеспечивать надежный контакт и быть устойчивыми к внешним воздействиям, чтобы улучшить пользовательский опыт и продлить срок службы штекера

Важной особенностью новых штекеров является их универсальность, то есть способность подключаться к различным моделям и маркам ноутбуков

• Миниатюризация
• Надежный контакт
• Устойчивость к внешним воздействиям
• Универсальность

Как подается на блок питания компьютера питающее напряжение от электросети

Для того чтобы постоянные напряжения появились на цветных проводах блока питания, на его вход нужно подать питающее напряжение. Для этого на стенке, где обычно установлен кулер, имеется трех контактный разъем. На фотографии этот разъем справа вверху. В нем есть три штыря. На крайние с помощью сетевого шнура подается питающее напряжение, а средний является заземляющим, и он через сетевой шнур при его подключении соединяется с заземляющим контактом электрической розетки. Ниже на некоторых Блоках питания, например на этом, установлен сетевой выключатель.

В домах старой постройки электропроводка выполнена без заземляющего контура, в этом случае заземляющий проводник компьютера остается не подключенным. Опыт эксплуатации компьютеров показал, что если заземляющий проводник не подключен, то это на работу компьютера в целом не сказывается.

Сетевой шнур для подключения Блока питания к электросети представляет собой трехжильный кабель, на одном конце которого имеется трех контактный разъем для подключения непосредственно к Блоку питания. На втором конце кабеля установлена вилка C6 с круглыми штырями диаметром 4,8 мм с заземляющим контактом в виде металлических полосок по бокам ее корпуса.

Если вскрыть пластмассовую оболочку кабеля, то можно увидеть три цветных провода. Желто
— зеленый

– является заземляющим, а по коричневому и синему (могут быть и другого цвета), подается питающее напряжение 220В.

Доработка разъема блока питания для подключения материнской платы

При выходе из строя материнской платы или модернизации (апгрейде) компьютера, связанного с заменой материнской платы, неоднократно приходилось сталкиваться с отсутствием у блока питания разъема для подачи питающего напряжения с 24 контактами.

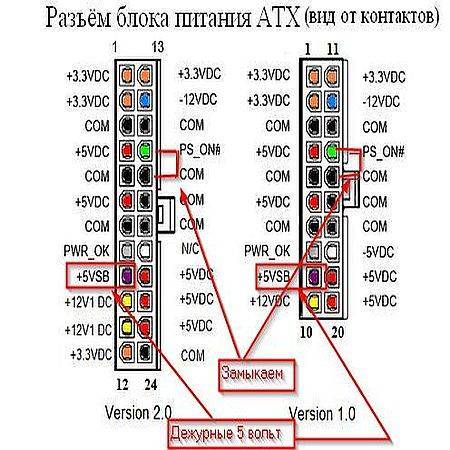

Имеющийся разъем на 20 контактов хорошо вставлялся с материнскую плату, но работать компьютер при таком подключении не мог. Необходим был специальный переходник или замена блока питания, что являлось дорогим удовольствием.

Но можно сэкономить, если немного самому поработать руками. У блока питания, как правило, есть много незадействованных разъемов, среди них может быть и четырех, шести или восьми контактный. Четырех контактный разъем, как на фотографии выше, отлично вставляется в ответную часть разъема на материнской плате, которая осталась незанятой при установке 20 контактного разъема.

Обратите внимание, как в разъеме, идущем от блока питания компьютера, так и в ответной части на материнской плате каждый контакт имеет свой ключ, исключающий неправильное подключение. У некоторых изоляторов контактов форма с прямыми углами, а у иных углы срезаны

Нужно разъем сориентировать, чтобы он входил. Если не получится подобрать положение, то срезать мешающий угол.

По отдельности как 20 контактный, так и 4 контактный разъемы вставляются хорошо, а вместе не вставляются, мешают друг другу. Но если немного сточить соприкасаемые стороны обоих разъемов напильником или наждачной бумагой, то хорошо вставятся.

После подгонки корпусов разъемов можно приступать к присоединению проводов 4 контактного разъема к проводам 20 контактного. Цвета проводов дополнительного 4 контактного разъема отличаются от стандартного, поэтому на них не нужно обращать внимания и соединить, как показано на фотографии.

Будьте крайне внимательными, ошибки недопустимы, сгорит материнская плата! Ближний левый, контакт №23, на фото черный, подсоединяется к красному проводу (+5 В). Ближний правый №24, на фото желтый, подсоединяется к черному проводу (GND). Дальний левый, контакт №11, на фото черный, подсоединяется к желтому проводу (+12 В). Дальний правый, контакт №12, на фото желтый, подсоединяется к оранжевому проводу (+3,3 В).

Осталось покрыть места соединения несколькими витками изоляционной ленты и новый разъем будет готов к работе.

Для того, чтобы не задумываться как правильно устанавливать сборный разъем в разъем материнской платы следует нанести с помощью маркера метку.

Технологические ограничения первых ноутбуков

Первые ноутбуки, которые появились на рынке, имели свои технологические ограничения, которые неизбежно влияли на их производительность и функциональные возможности. Одним из основных ограничений был ограниченный размер штекера, предназначенного для подключения адаптера питания. Размеры этого штекера могли варьироваться в зависимости от модели ноутбука, но общая тенденция говорила о том, что он был довольно крупным и громоздким. Это создавало определенные неудобства при переноске ноутбука и использовании его в мобильном режиме.

Другим технологическим ограничением первых ноутбуков была низкая емкость аккумулятора. В то время, когда энергоемкость аккумуляторов была далеко от современных стандартов, работа ноутбука без подключения к сети ограничивалась несколькими часами. Это требовало от пользователей постоянного поиска розеток для зарядки ноутбука, особенно в условиях, где доступ к электрической сети был ограничен.

Таблица: Технические характеристики первых ноутбуков

Ограничение	Описание
Размер штекера	Крупный и громоздкий, создавал неудобства при переноске ноутбука
Емкость аккумулятора	Низкая, не позволяла ноутбуку работать длительное время без подключения к сети

В целом, технологические ограничения первых ноутбуков, такие как размер штекера и емкость аккумулятора, были неизбежными компромиссами, сделанными для достижения компактности и мобильности устройства. Однако, с развитием технологий, эти ограничения были преодолены, что позволило производителям создавать более удобные и функциональные ноутбуки, соответствующие требованиям современных пользователей.

Виды и характеристики штекеров для ноутбука

Один из наиболее распространенных типов штекеров для ноутбука — это круглый штекер, также известный как «джек». Он имеет цилиндрическую форму и может иметь различные размеры. Для правильного соединения необходимо убедиться, что диаметр штекера соответствует размеру гнезда в ноутбуке.

1. Разъем 5,5 мм x 2,5 мм: Этот размер штекера является одним из наиболее популярных и часто используется в большинстве ноутбуков. Он представляет собой цилиндрический штекер с диаметром 5,5 мм и внутренним диаметром 2,5 мм.
2. Разъем 7,4 мм x 5,0 мм: Этот размер штекера обычно используется в ноутбуках большинства известных производителей, включая Dell и HP. Он имеет больший диаметр 7,4 мм и внутренний диаметр 5,0 мм, обеспечивая надежное соединение.
3. Разъем 4,0 мм x 1,7 мм: Этот размер штекера характерен для ноутбуков некоторых производителей, таких как Asus и Lenovo. Он имеет меньший диаметр 4,0 мм и внутренний диаметр 1,7 мм и требует особого внимания при выборе зарядного устройства.

При выборе штекера для ноутбука необходимо учитывать его размер и совместимость с конкретной моделью ноутбука. Неправильный размер штекера может привести к проблемам с зарядкой и работой устройства. Также стоит отметить, что некоторые ноутбуки могут иметь уникальные размеры и типы штекеров, поэтому перед покупкой необходимо уточнить эту информацию у производителя или продавца.

Фильтрация

Первое, что блок питания делает с сетевым электричеством, это не выпрямление и не понижение, а выравнивание входного напряжения. Поскольку в наших домах, офисах и на предприятиях имеется множество электрических устройств и приборов, постоянно включающихся-выключающихся, а также излучающих электромагнитные помехи, переменный ток в сети часто бывает «скомканный» и со случайными скачками и перепадами (частота также не постоянна). Это не только затрудняет блоку питания выполнять преобразования, но может вывести из строя некоторые элементы внутри него.

Наш БП имеет две ступени так называемых входных фильтров (transient filter), первая из которых построена сразу на входе с помощью трёх конденсаторов. Она выполняет роль, похожую на роль «лежачего полицейского» на дороге – только вместо скорости, этот фильтр гасит внезапные скачки входного напряжения.

Источник фото techspot.com

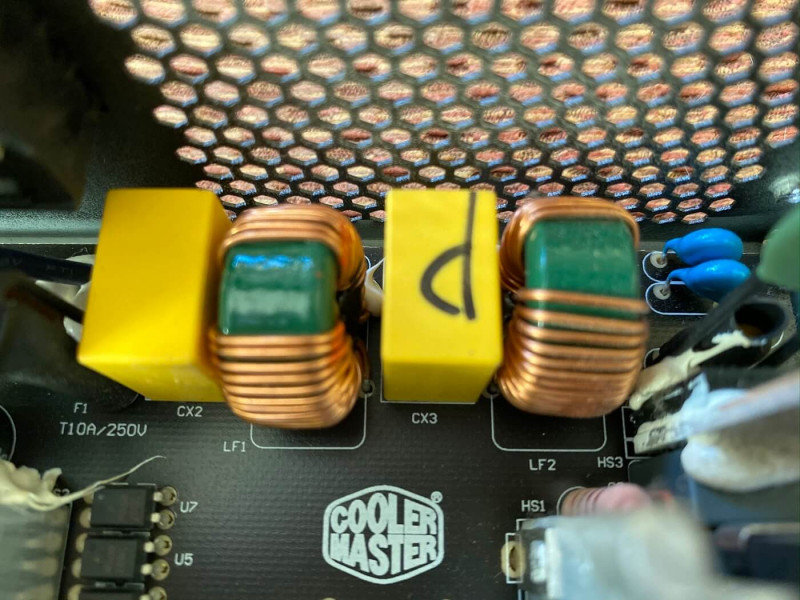

Вторая ступень фильтра более сложная, но в сущности делает то же самое.

Желтые кирпичики – это снова конденсаторы, а вот зеленые кольца, обмотанные медным проводом, это индуктивные катушки (хотя при таком использовании их обычно называют дросселями). Катушки накапливают электрическую энергию в магнитном поле, но энергия при этом не теряется, а за счет самоиндукции плавно возвращается обратно. Таким образом, внезапно появившийся высокий импульс (скачок) поглощается магнитным полем дросселя, чтобы на выходе дать ровное напряжение без всяких скачков.

Два маленьких синих диска – ещё одни представители многообразия конденсаторов, а чуть ниже них (зелёный, с длинными ножками, обтянутыми черными изоляторами) – металлооксидный варистор (MOV). Они также используются для защиты от скачков входного напряжения. Подробнее о различных типах входных фильтров можно прочитать здесь.

Источник фото techspot.com

По этому узлу блока питания часто можно определить, насколько производитель сэкономил, или к какому бюджетному классу принадлежит девайс. Более дешевые будут иметь упрощённую фильтрацию входа, а самые дешёвые и вовсе не иметь таковой (избегайте таких!).

Теперь, когда напряжение выровнено и причёсано, ему дозволяется идти дальше – собственно, к преобразованию.

Что такое размер штекера блока питания?

Размер штекера блока питания является одним из наиболее важных параметров блока питания. Это определяет, подойдет ли блок питания для вашего устройства или нет. Размер штекера блока питания обычно указывается в миллиметрах и может быть различным для различных устройств.

Штекер блока питания — это разъем в форме цилиндра, который позволяет блоку питания присоединиться к вашему устройству. Штекер блока питания состоит из двух частей: внешней оболочки и центрального пина. Размер штекера блока питания определяется диаметром внешней оболочки и диаметром центрального пина.

При покупке нового блока питания для вашего устройства важно убедиться, что он имеет правильный размер штекера. Неправильный размер может привести к некорректной работе устройства или даже повреждению его платы

При сомнении в размере штекера блока питания лучше обратиться к инструкции вашего устройства или к производителю блока питания.

Как правильно измерить размер штекера блока питания?

Выбор подходящего блока питания для вашего устройства зависит от многих факторов, в том числе от размера разъема, который может подключаться казда нижняя точка на его зарядном порту. Чтобы правильно определить размер штекера, вам потребуется измерительная лента или линейка.

Прежде чем начать измерение, убедитесь, что устройство выключено, и отключите блок питания от источника электропитания.

В большинстве случаев размер штекера указан на блоке питания. Если вы можете найти эту информацию на своем блоке питания, это самый простой и надежный способ определить размер штекера.

Если размер не указан, то измерьте диаметр внешней части штекера с использованием линейки. Помните, что некоторые разъемы могут быть выпуклыми или вогнутыми, поэтому включают в себя два разных измерения.

Чтобы измерить диаметр внутреннего разъема, установите линейку на конце шпильки и определите расстояние между двумя противоположными точками внутри разъема.

Получив точные измерения, вы можете использовать таблицы размеров штекеров, которые часто приводятся на сайтах производителей, чтобы выбрать подходящий блок питания для вашего устройства.

Штекеры-разъемы для блоков питания ноутбуков

Выбор зарядного устройства для ноутбука по типу и размеру штекера – это следующий этап после определения технических характеристик адаптера.

Штекеры (разъемы) бывают многисленных размеров, форм и типов.

Вам следует определить по внешнему виду каким это является типом разъема, при помощи которого он подключается к ноутбуку.

Мы сделали специальную инфографику, в которой можно удобно найти требуемые типы разъемов ноутбучных сетевых адаптеров.

Вид основных штекеров адаптеров ноутбуков

Производитель зарядного устройства ноутбука	тип штекера
штекер 5.5*1.7 2-pin
штекер 3.0*1.1 2-pin
штекер 2.5*0.7 2-pin
штекер 4.0*1.35 2-pin
штекер 5.5*2.5 2-pin
штекер 7.4*5.0 3-pin
штекер 4.8*1.7 2-pin
штекер 4.5*2.7 3-pin
штекер овальный multipin
штекер 7.9*5.5 3-pin
штекер прямоугольный 3-pin
штекер 5.5*3.0 3-pin
штекер 6.5*4.4 3-pin

И, напомним, что сила тока, а, значит, и мощность зарядного устройства для ноутбука может быть больше необходимого значения, так как это обеспечит запас мощности (ноутбук возьмет от блока питания столько, сколько ему нужно, а остальное просто останется в зарядном).

Это положительно скажется на рабочей температуре и сроке службы блока питания, поскольку он будет работать под относительно невысокой нагрузкой.

Источник

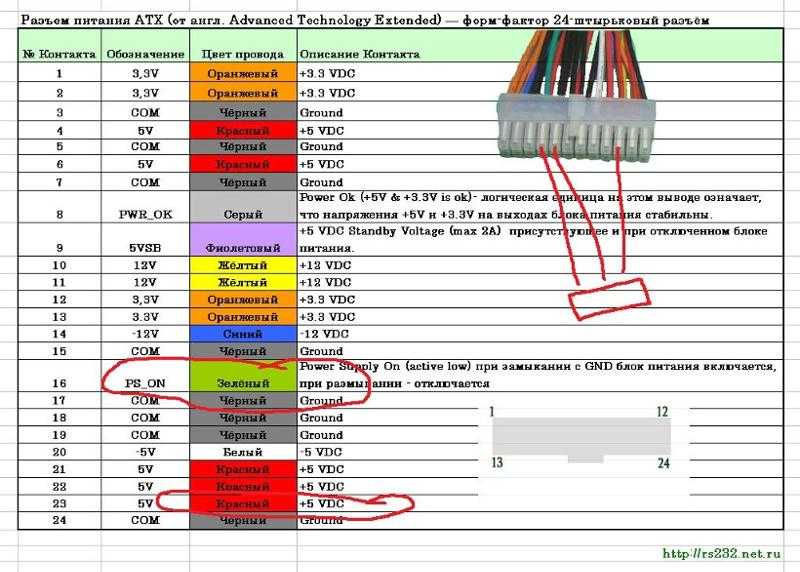

Справочная таблица величин напряжений и размаха пульсаций на разъемах БП

Таблица выходных напряжений и размаха пульсаций БП АТХ
Выходное напряжение, В	+3,3	+5,0	+12,0	-12,0	+5,0 SB	+5,0 PG	GND
Цвет провода	оранжевый	красный	желтый	голубой	синий	серый	черный
Допустимое отклонение, %	±5	±5	±5	±10	±5	–
Допустимое минимальное напряжение	+3,14	+4,75	+11,40	-10,80	+4,75	+3,00
Допустимое максимальное напряжение	+3,46	+5,25	+12,60	-13,20	+5,25	+6,00
Размах пульсации не более, мВ	50	50	120	120	120	120	–

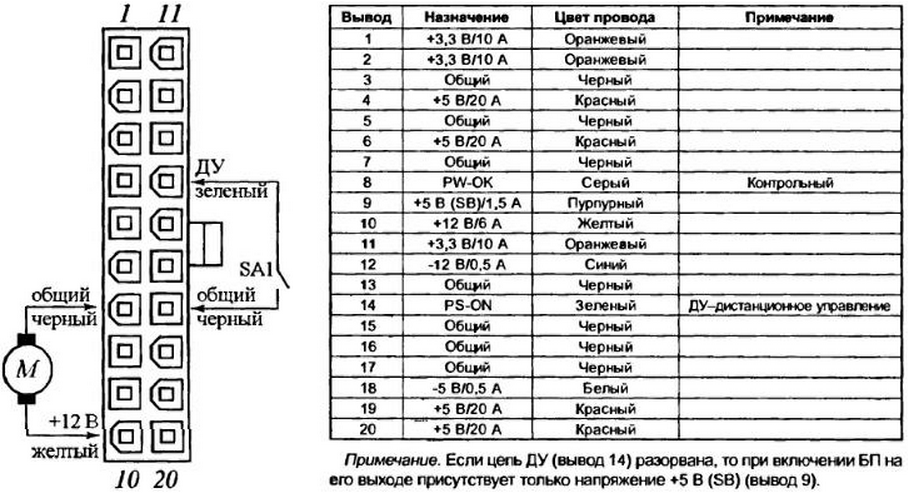

Напряжение +5 В SB (Stand-by) – вырабатывает встроенный в БП самостоятельный маломощный источник питания выполненный на одном полевом транзисторе и трансформаторе. Это напряжение обеспечивает работу компьютера в дежурном режиме и служит только для запуска БП. Когда компьютер работает, то наличие или отсутствие напряжения +5 В SB роли не играет. Благодаря +5 В SB компьютер можно запустить нажатием кнопки «Пуск» на системном блоке или дистанционно, например, с Блока бесперебойного питания в случае продолжительного отсутствия питающего напряжения 220 В.

Напряжение +5 В PG (Power Good) – появляется на сером проводе БП через 0,1-0,5 секунд в случае его исправности после самотестирования и служит разрешающим сигналом для работы материнской платы.

При измерении напряжений «минусовой» конец щупа подсоединяется к черному проводу (общему), а «плюсовой» – к контактам в разъеме. Можно проводить измерения выходных напряжений непосредственно в работающем компьютере.

При измерении напряжения на проводах блока питания, он должен быть обязательно подключен к нагрузке, например, к материнской плате или самодельному блоку нагрузок .

Как правильно перевозить ноутбук вместе с зарядным устройством?

Одна из наиболее распространенных проблем с блоками питания для ноутбуков — неправильная эксплуатация. Чаще всего это связано с тем, что механически перетирается кабель с коннектором для ноутбука. Также часто расшатывается разъем кабеля, который подключается к розетке. Подобное, как правило, происходит из-за неправильной подготовки БП к транспортировке.

Обычно кабель сворачивают вокруг самого блока питания едва ли не узлом. Таким образом на проводе образуются перегибы, вредные как для жесткой оболочки, так и для самого кабеля. Чтобы этого избежать, достаточно просто сворачивать провод в кольцо. Помимо предотвращения перегибов, это сэкономит место в рюкзаке или сумке.

Чтобы избежать неполадок с разъемом силового кабеля на блоке питания, нужно обязательно его отключать перед тем, как упаковать БП. Зарядное устройство также станет занимать меньше места в сумке.

Текущие стандарты размеров штекера для разных типов ноутбуков

В настоящее время существует несколько стандартных размеров штекера для подключения зарядного устройства к ноутбуку

Размер штекера зависит от типа и модели ноутбука, что важно учитывать при выборе соответствующего зарядного устройства

Однако существуют ноутбуки, которые требуют использования штекеров других размеров. Вот несколько примеров:

1. Для некоторых ноутбуков компании Dell используется штекер размером 7,4 мм внешний диаметр и 5,0 мм внутренний диаметр.
2. Ноутбуки Lenovo часто имеют штекер размером 4,0 мм внешний диаметр и 1,7 мм внутренний диаметр.

Таким образом, перед покупкой зарядного устройства необходимо внимательно изучить характеристики штекера, чтобы убедиться в его совместимости с конкретным ноутбуком. Использование неправильного размера штекера может привести к нежелательным последствиям, вплоть до повреждения ноутбука.

Неисправности

Внешние признаки поломки токопроводящего кабеля или контактной группы:

• Если после того как нажали на кнопку “Пуск” – ничего не происходит.
• Происходит периодическое включение.
• Операционная система загружается через раз и после нескольких секунд происходит отключение ноутбука.
• Корпус блока питания сильно нагревается.

Но если питание не трехконтактное, подойдёт универсальный блок питания. В наборе идут 8 переходных разъемов для подключения, а напряжение выставляется автоматически (в отдельных устройствах устанавливается вручную).

Чтобы устройство смогло работать – мощность универсального БП должна быть выше, чем мощность переносного компьютера.

Но у универсальных адаптеров три недостатка:

• ненадежность в работе проявляется перегревом и выходом из строя;
• ненадежный контакт в разъеме переходника;
• несовместимость устройств, что выражается в неправильной работе клавиатуры и тачпэда.

Как выбрать блок питания для ноутбука

• входному напряжению (110V/220V);
• рекомендуемому выходному напряжению (V);
• сила тока на выходе (А);
• типу разъему ноутбука;

Случается, сами производители переносных компьютеров используют блоки питания от сторонних производителей и наклеивают на них этикетки под брендом фирмы. В таком “плагиате” замечены:

Не всегда оригинальный БП это показатель качества.

На нижней стороне компьютера есть стикер, на котором обозначены характеристики. Это напряжение и сила тока.

выходная сила тока не может быть меньше требуемой для работы переносного компьютера

Если у БП запас по мощности, это гарантирует нормальную работу, то слабый – выйдет из строя.

При покупке нового БП стоит обратить внимание не только на производителя, но и на цену. Более дешевые, скорее всего, сделаны на подпольных фабриках и не гарантируют нормальную работу устройства

Различия по весу объясняются тем, что в подделках не стараются улучшить продукцию и экономят, например, на установке экранирования от помех. У подделки могут отсутствовать схемы защиты и дополнительные фильтры для выпрямления тока.

Чем может обернуться такое приобретение? Из-за нехватки мощности зарядное устройство выйдет из строя, что повлечет за собой новую покупку БП.

Полученное значение и обусловливает выбор зарядного устройства по мощности.

Тоже относится и к универсальным зарядникам. Несмотря на то, что у них есть возможность переполюсовки, переключатели напряжения и дополнительные разъемы – чаще всего они долго не работают.

Эволюция USB: виды разъёмов

Разъемы блоков питания для ноутбуков

Блок питания (сетевой адаптер) у ноутбука — это основной канал для прямого питания и подачи электроэнергии на материнскую плату. Он служит для стабилизации и понижения напряжения, для фильтрации помех. Посредством разъема блока питания, ноутбук имеет возможность подключения сетевого адаптера (БП) ноутбука для зарядки своей батареи. Разъемы могут располагаться непосредственно на материнской плате либо на отдельном модуле.

При подборе необходимого блока питания (БП) ноутбука следует учитывать такие параметры:

• марку ноутбука;
• силу тока;
• входное и выходное напряжение (вольтаж);
• тип разъема блока питания.

Виды разъемов адаптеров питания

Разъемы зарядных устройств отличаются геометрическими размерами (типу) и полярностью. Полярность разъема определяется тем, на какую именно часть (внешнюю или внутреннюю) поступает положительный ток.

По типу разъемы блоков питания можно поделить на 2 группы.

1. Стандартные разъемы по форме напоминают полый цилиндр и имеют два контакта (двухконтактные), напряжение и нулевой. При работе ноутбука на внутренний контакт подается (+) напряжение питания, на внешний — ноль (-). Недопустима переполюсовка контактов, так как это может привести к полному сгоранию материнской платы. Разъемы зарядных устройств отличаются между собой размерами внешнего и внутреннего диаметров. Величины этих диаметров указаны в маркировке разъемов. Первое число — внешний диаметр в мм (чаще всего 4.8, 5, 5.5), второе — внутренний (в основном 1.7,2,2.5). При подборе сетевого адаптера необходимо чтобы параметры разъема гнезда питания ноутбука соответствовали размерам разъема питания. Некоторые вариации двухконтактных разъемов БП имеют центральный контакт выполненный в виде штыря. Такие марки ноутбуков как Fujitsu-Siemens, Acer, GigaByte, ASUS, Toshiba, ViewSonic используют блоки питания со стандартными разъемами.
2. Разъемы блоков питания с тремя выводами (трехконтактные с системой распознавания «свой-чужой»). На контакт расположенный внутри подается напряжение + 19,5 V, на внешний контакт — «ноль». В центре разъема находится контакт в виде штыря (иголки), он называется информационным. На него из блока питания подается сигнал с информацией о мощности адаптера. Непосредственно сигнал проходит от разъема блока адаптера, через дроссель, на мультиконтроллер (SMSC). Необходимая информация считывается с EEPROM, установленном в БП. При мощности адаптера меньше необходимой, зарядка аккумуляторной батареи прекратится. Разъемы такого типа установлены в ноутбуках DELL, HP, IBM.

Разъемы блоков питания ноутбуков подвержены каждодневным большим нагрузкам. В следствие того что аккумуляторы не могут долго держать зарядку, их используют чаще всех остальных устройств.

Признаки неисправного разъема блока питания:

• батарея не заряжается при подключенном БП, индикатор питания при этом работает или мигает;
• зарядка батареи начинается только при определенной фиксации разъема или провода БП;
• самопроизвольное выключение питания;
• нагрев штекера;
• ноутбук не включается.

При замене поврежденного разъема БП необходимо правильно подобрать разъем для ноутбука, который бы без усилий и достаточно плотно входил в гнездо питания, и соответствовал необходимым техническим параметрам ноутбука.

Что это такое и зачем нужно — вводная

Начнем мы с «золотого» правила выбора/покупки БП, которое гласит: «Скупой, платит дважды!» (а если скупой, еще и тупой, — то трижды :-)). Запомните его, ведь именно хороший блок питания залог стабильной и долговечной работы компьютера. Покупая дешёвую модель, Вы рискуете погореть, прошу заметить, в буквальном смысле.

Для того, чтобы сделать осознанный и правильный выбор, пробежимся по теории (куда же без нее), а затем «ударимся» в практику и поведаем о правилах выбора.

Итак, блок питания, он же «блокушник», он же  «бэпэшник (и куча других названий) отвечает за обеспечение стабильного и корректного питания (т.е. характеристики не должны выходить за допустимые пределы при различных нагрузках) всех компонентов ПК. Кроме того, от него зависит надежность и сохранность информации на внутренних накопителях (в случае сбоя электросети, скачков напряжения и тп) и то, сколько времени проработают компоненты Вашего «закадычного» друга.

Всем известно, что компьютер подключается к стандартной электрической розетке, но (не всем известно), что его комплектующие не могут получать энергию напрямую из силовой электросети, по двум причинам.

Во-первых, в сети используется переменный ток, а компьютерным компонентам необходим постоянный. Поэтому одной из задач блока питания является «выпрямление» тока.

Во-вторых, разные компоненты компьютера для работы требуют различного напряжения питания, а некоторым необходимо сразу несколько линий с разным напряжением. Таким образом, БП, в числе много прочего, обеспечивает каждое устройство током с необходимыми параметрами и для этого в нем предусмотрено несколько линий питания (см. изображение).

Основными силовыми цепями являются линии напряжения: +3.3В, +5В и +12В. Причем, чем выше напряжение, тем большая мощность передается по данным цепям. Наиболее мощные потребители энергии, такие как видеокарта, центральный процессор и северный мост, используют линии +5В и +12В. На разъемы питания винчестеров и оптических приводов подается напряжение +5В, для электроники и +12В для мотора. Отрицательные напряжения питания −5В и −12В допускают небольшие токи и довольно часто материнской платой не используются.

Подбор блока питания

При выборе блока питания нужно учесть несколько параметров, определяющих тип необходимого вам зарядного устройства:

• марку ноутбука;
• выходное напряжение (Output) в вольтах (V) и силу тока в амперах (А);
• конфигурацию контактной части БП для зарядного разъема ноутбука конкретной модели.

Определение марки

Прежде всего нужно определить марку своего ноутбука. Выпуском блоков питания занимаются такие ведущие производители, как TopON, LITEON, DELTA, LiShin. Именно они и изготавливают практически все модели зарядных устройств для ноутбуков всех известных марок: ACER, ASUS, DELL, HP, Samsung, Sony, Toshiba, Fujitsu-Siemens, Lenovo, LG, IRU, ROVERBOOK, MSI. При этом часто блоки питания для ноутбуков разных марок, обладают одинаковыми электрическими параметрами, что делает их взаимозаменяемыми. Так, например некоторые блоки питания устройств ASUS подойдут и для ноутбуков фирмы Toshiba. Некоторую часть блоков питания производят и менее известные компании. Такие устройства имеют оригинальные разъемы и в большинстве случаев не могут быть заменены зарядками другого типа.

Показатели выходного напряжения и тока

Одной из основных характеристик, которые следует учитывать при покупке блоков питания, является выходное напряжение. Значение этого параметра можно узнать, почитав техническую документацию на ноутбук. Кроме того, выходное напряжение всегда указывают на корпусе блоков питания (независимо от их производителя), а также на наклейках, расположенных на самом портативном компьютере.

Большинство зарядных устройств рассчитываются на выходное напряжение питания в 15-20 V. Допускаются колебания этого показателя в пределах не более 1-2 V. В случае, если выходное напряжение вновь приобретенного блока питания будет значительно отличаться от требуемого, то ноутбук и сама зарядка быстро выйдут из строя.

При выборе зарядного устройства нужно уделять внимание и выходной силе тока, а также мощности. Оба этих показателя могут быть больше, чем требующиеся для данной модели портативного компьютера, но никак не меньше

Если один из параметров окажется ниже необходимого, то блок питания будет чрезмерно нагреваться, что приведет к его поломке.

Чтобы правильно определить реальную выходную мощность вашего ноутбука, нужно умножить выходные показатели силы тока на значение напряжения. В результате вы получите величину, которая и определяет выбор блока питания по мощности. Блоки питания по выходной силе тока выбираются так же, как и по выходной мощности. Основным критерием является величина, которая должна соответствовать необходимому для этой модели значению или превышать его. Только в этом случае зарядное устройство будет работать надежно и долго. При выборе блока питания достаточно определить или значение силы тока, или величину выходной мощности. Оба эти параметра тесно взаимосвязаны, поэтому соответствие одного из них указанному в документации на ноутбук гарантирует правильный выбор зарядного устройства.

При покупке зарядного устройства также нужно обращать внимание на полярность контактов. В большинстве случаев все современные модели зарядок имеют «минус» на внешних и «плюс» на внутренних контактах

Типы разъемов зарядных устройств

Блоки питания различаются типом разъема. В основном это контактные части зарядки, непосредственно вставляемые в ноутбук. У некоторых производителей ноутбуков при одинаковых электрических параметрах, разъемы блоков питания различаются. Кроме того, в некоторых случаях, когда все же удается подключить контакт в разъем ноутбука, соединение может быть ненадежным и в дальнейшем привести к поломке соединения. Ниже приведен список разъемов блоков питания с их размерами и совместимыми марками ноутбуков.

Разъемы блока питания:

5.5×1.7	Acer
5.5×2.5	ASUS Dell Toshiba Lenovo Hewlett-Packard Fujitsu
4.8×1.7	Hewlett-Packard Compaq LG
7.4×5.0	Hewlett-Packard Dell
5.5×3.0	Samsung
6.0×4.4	Sony Fujitsu

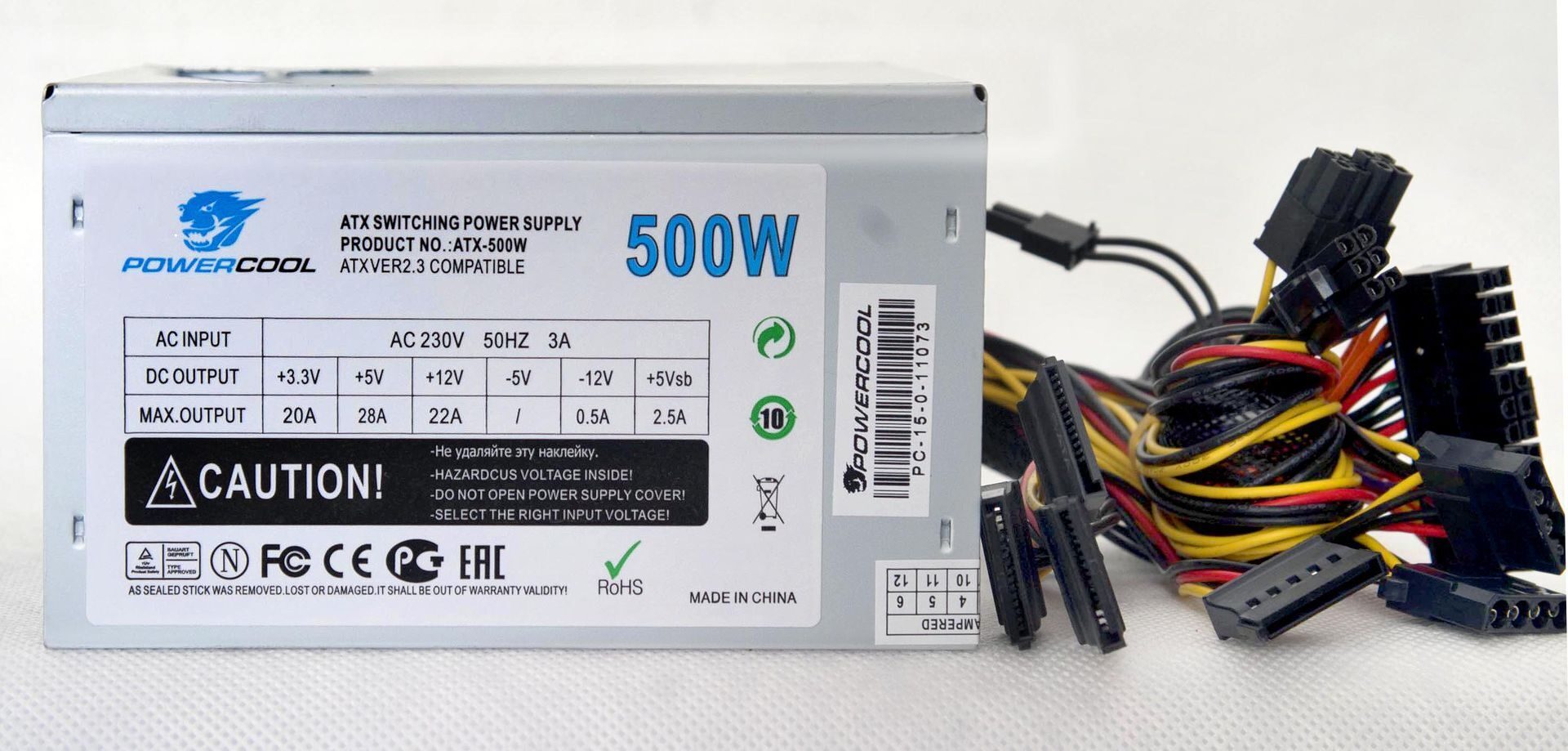

Как выбрать блок питания — нюансы по этикетке — шаги

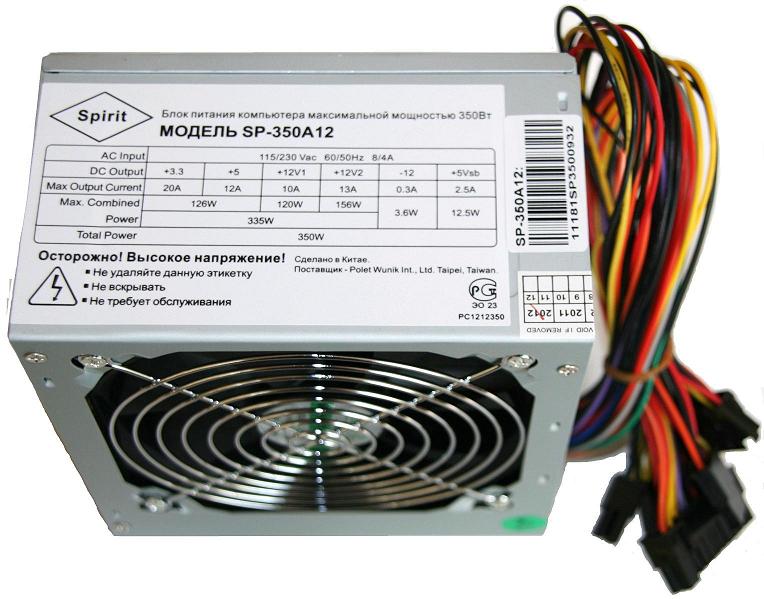

Основным параметром на ней является так называемая Com­bined Power/Combined Wattage. Это предельная суммарная мощность по всем существующим линиям питания. Кроме того, имеет значение предельная мощность и по отдельным линиям. Если на какой-то линии для того, чтобы «прокормить» подключенные к ней устройства, не хватает мощности, то эти компоненты могут работать нестабильно, даже если общей мощности вполне достаточно.

Как правило, не на всех блоках питания указывается предельная мощность по отдельным линиям, но на всех обозначена сила тока. С помощью этого параметра легко рассчитать мощность: для этого надо умножить силу тока на напряжение в соответствующей линии.

Мощность блока питания можно вычислить, сложив мощности на его отдельных линиях (стрелка 1, на изображении). Они, в свою очередь, определяются путем умножения напряжения на соответствующей линии на предельную силу тока на ней (стрелка 2, на изображении).

Шаг второй.Вспоминаем про номер UL (на наклейке) и ищем достоверные сведения о производителе.

Шаг третий.Ищем надпись соответствия стандарту «80 PLUS» и определяем КПД.

Шаг четвертый.Оцениваем вес, опытным (весы) или «ручным»(:-)) способом.

Собственно, на этом визуальный осмотр закончен (этикетка изучена), необходимые параметры выявлены — можем смело брать наш будущий блок питания.

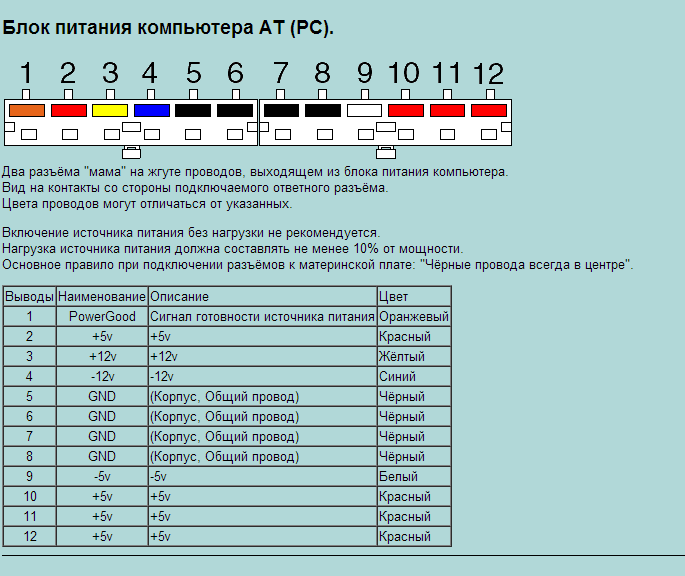

Итак, купить — купили, но теперь же еще надо и правильно подключить. В этом нет ничего сложного и Вы сами сможете это прекрасно сделать, предварительно познакомившись с «топологией» разъемов (т.е. что/куда подключать). А чтобы было проще постичь сие, Вам помогут следующие  условные схемы.

Как узнать разъем блока питания ноутбука

Действительно разъемы на блоках питания вставляемые в ноутбук довольно разные различного диаметра и разных форм. Есть индивидуальные которые подходят только для одной модели ноутбука. Есть универсальные (ходовые) которые подходят для многих моделей ноутбуков и даже совместимы между брендами! Но как определить разьем тот что вам нужен?

Ответ прост для этого нужно замерить внешний и внутренний диаметр штекера на вашем старом блоке питания линейкой или штангельциркулем. Так же можно определить диаметр разъема по модели ноутбука.

Здесь мы разместили самые ходовые разъемы по брендам:

AsusРазъем диаметром 5.5*2.5Разъем диаметром 2.5*0.7Разъем диаметром 4.0*1.35Разъем диаметром 3.0*1.1Разъем диаметром 4.5*3.0 с иглой

AcerРазъем диаметром 5.5*1.7Разъем диаметром 3.0*1.0

Apple Разъем MagSafe Разъем MagSafe 2

HPРазъем диаметром 7.4*5.0 с иглой Разъем диаметром 4.8*1.7Разъем диаметром 4.0*1.7Разъем диаметром 4.5*3.0 с иглой

LenovoРазъем диаметром 5.5*2.5Разъем диаметром Square Type с иглой (похож на USB)Разъем диаметром 7.9*5.5 с иглой

SamsungРазъем диаметром 5.5*3.0 с иглойРазъем диаметром 3.0*1.0

Немного теории

Разъемы питания ноутбуков: основные типы и размеры.

Одним из важнейших параметров при выборе блока питания или автомобильного зарядного устройства, является тип разъема, при помощи которого он подключается к ноутбуку или другому Вашему устройству. Несмотря на то, что на сегодняшний день общее количество моделей ноутбуков в разных модификациях исчисляется уже десятками тысяч, применяемых в них разъемов питания не так много. Дело в том, что разъем питания – это стандартный радиоэлектронный компонент, а использование стандартных, широко распространенных компонентов ускоряет и удешевляет производственный процесс. Поэтому практически все производители используют в своих ноутбуках стандартные разъемы, о которых мы расскажем в этой статье. Чтобы выбрать блок питания или зарядное устройство ноутбука, необходимо правильно определить тип разъема, которым оно подключается к Вашему устройству. Разъемы питания отличаются геометрической формой, размерами и количеством контактов. Информация о наиболее часто встречающихся типах разъемов питания представлена в следующей таблице:

4 отверстия (трапеция)

Разъемы питания ноутбуков Apple

В ноутбуках Apple MacBook применяется две разновидности разъемов питания: MagSafe и MagSafe2.

Разъем MagSafe (первого поколения)

Блоки питания Apple выпускаются с двумя разновидностями разъемов Magsafe: — с прямым разъемом — с угловым (L-Type) разъемом.

Оба варианта разъемов MagSafe первого поколения полностью совместимы между собой. Если Ваш MacBook комплектовался блоком питания с прямым разъемом, Вы можете использовать блок питания как с прямым, так и с угловым (L-образным) разъемом.

Разъем MagSafe 2

С 2012 года в ноутбуках Apple стал применяться обновленный разъем Magsafe, который получил условное обозначение «MagSafe 2».

• Подбор и консультации
• Заказ и оплата
• Доставка и гарантия
• Полезная информация

• Обработка персональных данных
• Оферта
• Контакты
• Карта сайта

Перезвоните мне

Заполните эту форму, и в ближайшее время мы вам перезвоним.

Сообщите о поступлении

Заполните эту форму и мы оповестим Вас о поступлении товара по электронной почте.

Помогите найти товар

Если вдруг вы не находите интересующий товар — не страшно.Заполните нижепреведенную форму и наш менеджер свяжется с вами.
