Распиновка и устройство аккумуляторной батареи ноутбука

Устройство батареи

Современные АКБ лэптопов подключаются с помощью интерфейса SMBus. Они имеют минимум 5 контактов, два из которых предназначены для передачи напряжения. Еще два пина позволяют обмениваться информацией об уровне заряда батареи, отработанных циклах перезарядки и т. д.

Аккумулятор состоит из следующих элементов:

• термостат;
• контроллер;
• аккумуляторные элементы;
• контактная площадка;
• предохранители.

Во втором случае отключение необходимо для предотвращения необратимых химических изменений в аккумуляторных батареях. В современных АКБ установлено большое количество датчиков, призванных обеспечить надежную защиту источника питания.

Охлаждение температуры компьютера

Если батарея ноутбука стала быстро разряжаться, можно попробовать дополнительно охладить компьютер.

Многие батареи для ноутбуков сегодня оснащены литиево-ионными элементами, которые должны оставаться прохладными, тогда батарея будет работать дольше. Если эта деталь показывает явные признаки замедления, потому что она стала слишком горячей, нужно немедленно отключить компьютер и охладить его.

Когда горячий режим работы — обыденное явление для ПК, то нужно приобрести охлаждающую подставку для компьютера. Она стоит в 5 раз меньше, чем новый аккумулятор, и не позволит ноутбуку быстро потерять элемент автономного питания.

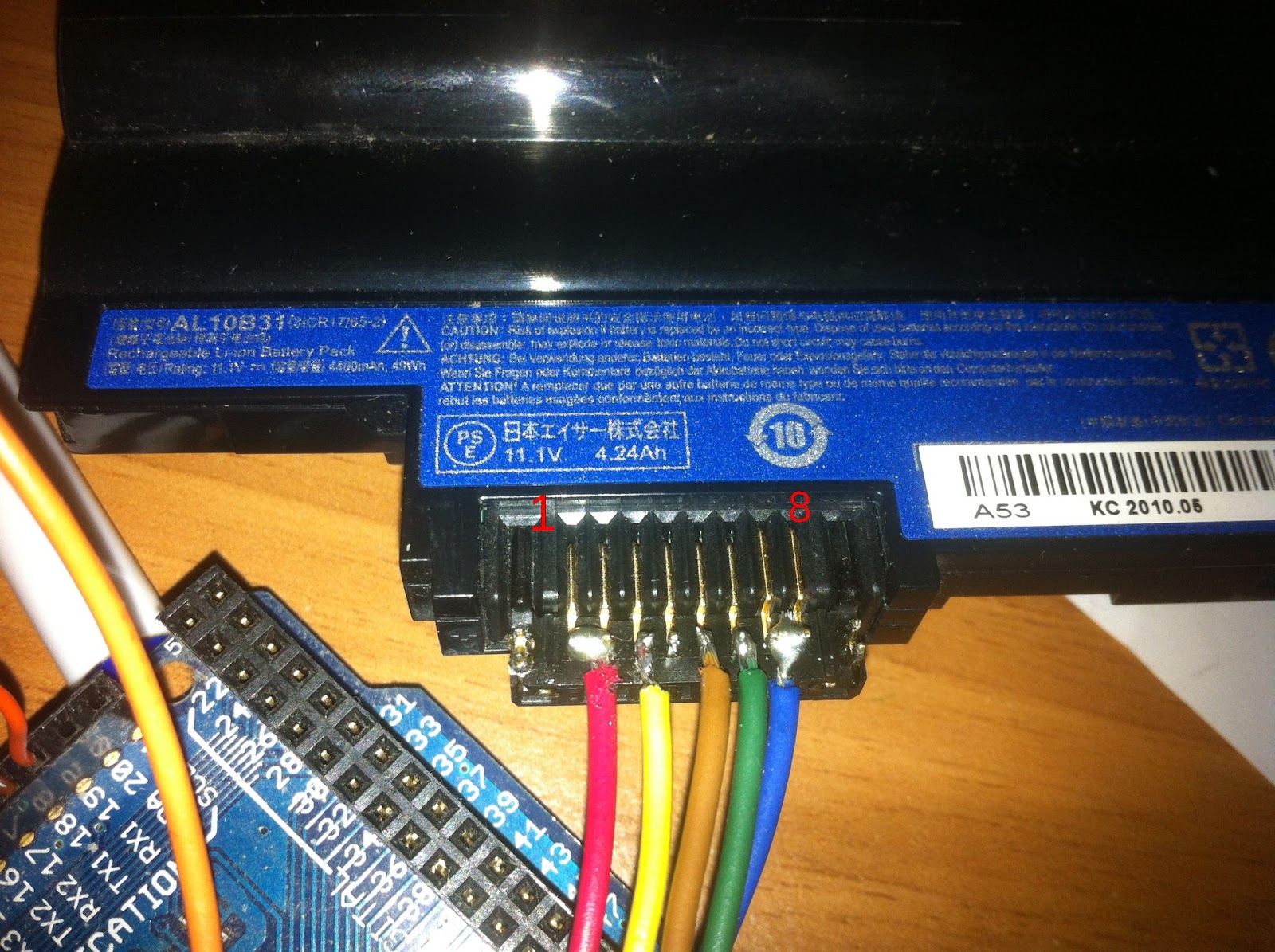

Распиновка разъёма батареи ноутбука

Большинство ноутбуков, предлагаемых на рынке, имеют батареи с разъёмами 6, 7, 9 контактами. Распиновку для конкретного ноутбука приходится искать на сайтах производителей или мануалах. Зачастую это сопряжено со сложностями. Очень часто на форумах можно встретить вопросы пользователей о распиновке батареи того или иного ноутбука.

Разъём батареи аккумулятора Распиновка наиболее распространённого семи контактного разъёма аккумулятора ноутбука выглядит следующим образом:

• ID;
• NC;
• SCL/SDA (применяется для связи интегральных схем);
• BATT_IN (сигнал о подключении);
• SMB (шина для передачи данных о состоянии батареи);
• DATA- (ноль);
• DATA+ (основное напряжение).

Повторимся, что это не универсальная распиновка. В каждом конкретном случае необходимо искать распиновку батареи конкретной модели ноутбука. Дополнительно можете прочитать о том, почему не заряжается батарея на ноутбуке.

Правильная распайка

Разбирать блок банок или просто отсоединять контроллер нужно правильно. Сначала находится общий провод с нулевым потенциалом. На плате он обычно обозначается как 0V или GND. Чтобы убедиться в правильности позиции, нужно измерять напряжение последовательно на контактах банок, идущих от нулевого контакта. Уже на этом этапе можно определить пробой или разбалансировку банок: при измерении напряжения шаг должен быть примерно одинаковым для всех банок.

Распайка блока должна производиться от точки наибольшего потенциала. Найти ее нетрудно, уже описанным методом. После этого отпаивается следующий по иерархии напряжения контакт. И так до полной разборки аккумулятора на отдельные банки. Если не следовать приведенному правилу, контроллер питания просто заблокируется, и его придется менять на новый.

Типы аккумуляторных батарей для ноутбука

Работа любой аккумуляторной батареи основана на обратимости проходящих в ней реакций. При прохождении реакции в одном направлении идёт разряд, в противоположном – заряд. Что это за реакция, и какие вещества принимают в ней участие, зависит от типа того или иного аккумулятора. В ноутбуках можно встретить следующие типы аккумуляторных батарей:

• никель─кадмиевые (Ni─Cd);
• никель─металлогидридные (Ni─MH);
• литий─ионные (Li-Ion);
• литий─полимерные (Li─Pol).

От использования никель─кадмиевых и никель─металлогидридных производители отказались достаточно давно. Сейчас практически во всех моделях используются литий─ионные и более современные литий─полимерные батареи. Ni─Cd аккумуляторы использовались в самом начале выпуска ноутбуков, мобильных телефонов, портативного инструмента и т. п. Эти аккумуляторы имеют в своём составе токсичный кадмий, из-за чего требуется вредное производство, и возникают проблемы с утилизацией. Кроме того, эти батареи имеют выраженный «эффект памяти» и небольшую энергетическую ёмкость.

Ni─MH аккумуляторы должны были избавиться от недостатков никель─кадмиевых. Они не имеют токсичных компонентов и у них менее выражен эффект памяти. Но они имеют небольшую энергоёмкость и малое количество циклов заряд-разряд. Поэтому с рынка мобильных устройств их вытеснили литиевые аккумуляторы.

Аккумулятор ноутбука

Производители заявляют, что срок эксплуатации этих батарей около 5 лет, но на деле примерно 2─3 года.

Восстановление никель-металлгидридного аккумулятора

Инструкция:

1. сосчитайте количество элементов питания внутри корпуса батареи;
2. умножьте полученное значение на 1.2, чтобы установить номинальное напряжение аккумулятора;
3. к крайним выводам последовательно соединённых элементов питания припаяйте автомобильные лампочки;
4. на мультиметре установите предел измерения 20 В и проверьте напряжение на лампочках – если оно равно номинальному, переходите к шестому пункту (в случае, когда напряжение аккумулятора соответствует номинальному, но лэптоп при этом не включается, это указывает на проблему с контроллером);
5. если напряжение меньше номинального, установите на мультиметре предел измерений 2000 мВ, а затем проверьте напряжение на отдельных элементах, делая отметки, например, маркером, на тех, напряжение которых менее 1.1 В (в случае обнаружения таковых придётся заменить все элементы);
6. присоедините к каждому элементу
   батареи
   лампочку с припаянными проводами и оставьте её примерно на 10 часов, чтобы она полностью разрядилась;
7. затем посредством блока питания лэптопа и лампочки, подключенной последовательно к элементам батареи, поднимите напряжение каждого элемента до 1.1 В, после этого полностью зарядите аккумулятор;
8. повторите цикл полной разрядки и зарядки ещё два раза;
9. склейте корпус и проверьте работоспособность батареи, подключив её к ноутбуку.

Если описанный метод не принёс результатов, придётся менять сразу все элементы питания. Отлично подойдут никель-металлгидридные батареи от фирмы Sanyo ёмкостью 2100 мАч. При замене не пользуйтесь паяльником для соединения элементов питания в цепочку. Вместо этого, сделайте контактные держатели и припаяйте к ним соединяющие провода.

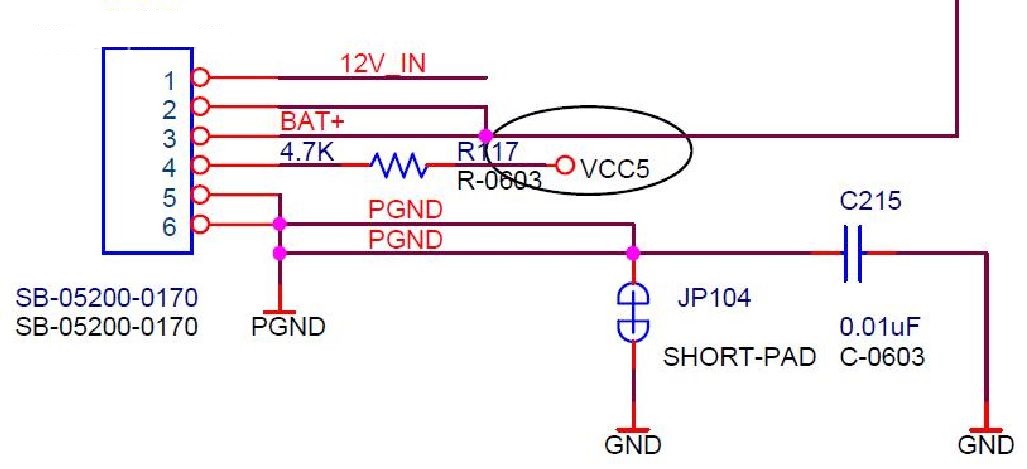

Распиновка разъёма питания ноутбука

В заключение о распиновке силового разъёма ноутбука. Силовых разъёмов на ноутбуках не так много, как разъёмов для подключения батареи. Они могут быть разной формы, размеров и иметь разное количество контактов.

Распиновка разъёма питания ноутбука

Двух контактные – это цилиндр, где на внутреннем контакте напряжение, а на внешней оболочке «земля». Ни в коем случае нельзя допускать переполюсовки этих контактов. Это приведёт к выходу из строя материнской платы. Разъёмы разных ноутбуков могут иметь разные диаметры, как внешней оболочки, так и внутренней части. Эти размеры можно определить из маркировки. Среди наиболее распространённых:

Принцип работы батареи основан на обратимости проходящих в ней реакций. В одну сторону идет разряд, а в другую заряд. Реакция напрямую зависит от того типа батареи, который установлен в связку. В истории известны следующие разновидности:

• Никель-кадмиевые и никель-металлогидридные. В настоящее время почти не используются, так как их производство ограничено по экологическим соображениям, к тому же для них типично явление больших разрядных и зарядных токов. Заряжаются долго, разряжаются быстро. Единственный плюс – возможность хранить в разряженном состоянии без потери тока и повреждения внутренних элементов.
• Литий-ионные. Современные аккумуляторы. Характеризуются высокой энергетической плотностью, низкой скоростью разрядки и относительной простотой в использовании. Постепенно теряют свои свойства при отсутствии активной эксплуатации. Литий быстро разрушается и приблизительный срок годности в 5 лет снижается до 2-3.
• Литий-полимерные. Батареи нового поколения. В качестве проводящего элемента в них используется специальный полимерный материал, что снижает проводимость, но повышает срок службы. Впрочем, данное суждение справедливо только к бытовым моделям, которые и используются в ноутбуках. Специальные силовые модели могут давать ток в 130 раз превышающий собственную емкость в Ампер-часах.

Устройство аккумулятора ноутбука

Устройство АКБ.

Любая АКБ работает за счет проходящих в ней реакций. Если реакция проходит в одном направлении – батарея разряжается, в противоположном – разряжается. В ноутбуках используются источники питания с разной «химией»: никель-кадмиевые, никель-металлогидридные, литий-ионные, литий-полимерные. Первые две разновидности уже не применяются, и основой стали Li-Ion батареи, характерные высокой энергоемкостью, низким саморазрядом и простотой в эксплуатации.

По заявлениям производителей батарея служит 5 лет, на практике меньше – 2 – 3 года. В новые ноутбуки ставят АКБ с интерфейсом SMBus. К гаджету они подключаются через разъем с 5 контактами. Два отвечают за подачу питания, остальные необходимы для обмена данными: степень заряженности, состояние, отработанные циклы зарядки-разрядки, данные о производителе и т.д.

Есть в аккумуляторе встроенный контроллер – он размыкает цепь при повышении напряжения в ходе зарядки до отметки в 4.7 В. Или при разрядке – когда параметр снижается до 2.5 В. Встроенная система защиты также отключит АКБ, если температура поднимется до +80 – 90°. В литий-ионных источника питания больше всего предохранителей, так как литий – активный металл.

Если разобрать АКБ от ноутбука, можно увидеть, что состоит она из:

• аккумуляторных элементов, соединенных последовательно или параллельно;
• термостата;
• предохранителей;
• термодатчика;
• контроллера;
• контактной площадки.

Разборка аккумулятора

Если возникла потребность провести восстановление аккумулятора ноутбука, действовать нужно аккуратно. При любом типе неполадок, будь то пробой одной банки, разбалансировка, излишне сильный разряд, батарею придется разбирать. В этом случае возможны три ситуации.

1. Корпус аккумулятора собран из деталей, часть из которых крепится при помощи защелок. Чтобы найти их положение, нужно при помощи тонкой пластиковой полоски или ножа вести по линии соединения крышки и корпуса. Найденные защелки отжимаются.
2. Детали крышки и корпуса соединены жестким герметиком. Чтобы разобрать аккумулятор и добраться до банок, удобно действовать тонкой полоской жесткого пластика. Если отжать слой герметика не получается, стоит пустить в ход тонкий нож. При этом оказывать значительные усилия не стоит, чтобы не пробить корпус целиком или не повредить одну из банок.
3. Корпус аккумулятора собран на термоклее. Его необходимо нагреть для размягчения. Делать это нужно феном, очень аккуратно. Действовать необходимо на малой локальной площади шва. Стоит помнить, что при нагревании выше критической температуры аккумуляторные банки могут выйти из строя или взорваться. По мере размягчения клея, его прожимают из шва тонкой полоской пластика, постепенно разделяя детали.

После того, как получилось аккуратно разобрать аккумулятор ноутбука, нужно визуально оценить состояние аккумуляторных банок. Элементы, на которых есть вздутия, следы потеков, изменение цвета защитной оболочки, заменяются в обязательном порядке.

Варианты размещения Аккумуляторов

На фото более подходящие в моем случае варианты сборки элементов, в итоге выбран второй вариант так как в дальнейшем планировалось разместить батарею в вентиляционном пластиковом коробе.

Для мотора который был заказан MXUS требуется 48 вольт минимально более менее тяговитая батарея должна содержать не менее 39 элементов, я выбрал вариант по 3 элемента 18650 в ячейке и последовательно 13 рядов заряженная батарея в такой конфигурации будеть выдавать 54,6 вольт и иметь на «борту» около 7 ампер в целом после тестов мне ее хватало на расстояние в 40 км, но если вам нужна более емкая батарея добавьте в ячейку по 2 а то и 3 элемента.

Так же если вам требуется батарея от 60 вольт то необходимо купить балансировочную плату на 17s или 21s то есть у вас батарея уже будет содержать по 17 — 21 ячеек в которой могут быть от 2 до 6 элементов 18650, а то и поболее.

Ремонт батареи ноутбука своими руками

Типы аккумуляторов

Все АКБ работают по одному принципу – обратимости протекающих в них реакций. Говоря проще, химическая реакция проходит в одном направлении, а заряд идет в противоположном.

Сегодня в лэптопах используется 2 типа аккумуляторов:

1. Литий-ионные, или Li-Ion.
2. Литий-полимерные, или Li-Pol.

Однако в их состав входит кадмий, обладающий высокой токсичностью. В результате возникали серьезные проблемы с утилизацией вышедших из строя аккумуляторов.

Им на замену пришли никель-металлогидридные батареи, лишенные некоторых недостатков никель-кадмиевых. Но показатель их энергоемкости все же был невелик, как и число циклов перезарядки.

Литий-ионные АКБ обладают высокой энергетической плотностью и низким показателем саморазряда. Однако и они не лишены недостатка: литий постепенно разрушается, и уже через год емкость батареи снижается. На практике срок эксплуатации аккумуляторов этого типа составляет 2-3 года, а не заявленные производителями 5 лет.

Схемы распиновки

Современные батареи имеют от 5 до 9 контактов. Распиновка аккумулятора ноутбука Samsung или другого лэптопа может отличаться в зависимости от модели. Именно поэтому пользователи ищут схему для своего мобильного девайса на официальных сайтах компаний-производителей.

Если в батарее установлен семипиновый разъем, то его цоколевка может иметь следующий вид:

• ID.
• NC.
• SCL/SDA — используется для связи микросхем.
• BATT_IN — передача сигнала о подключении.
• SMB — линия, предназначенная для передачи информации о состоянии АКБ.
• DATA- — ноль.
• DATA+ — основное питание.

Схема распиновки батареи a32 на 9pin для лэптопов Asus.

Если там отыскать нужную информацию не удастся, то предстоит зайти на форму владельцев лэптопов конкретного производителя.

В качестве примера можно привести распиновку mu06 notebook battery, используемой в устройствах компании НР.

Как отремонтировать ноутбук своими руками

Если аккумулятор уже испорчен в процессе неправильной эксплуатации ноутбука, можно попробовать восстановить емкость своими руками.

Чтобы отремонтировать устройство, понадобятся мультиметр, автомобильные лампочки, суперклей, макетный нож и паяльник. Далее нужно выполнить следующее:

• Разобрать ноутбук и вытащить аккумулятор. Элемент необходимо разделить на две части по шву.
• Проверить разряжен ли он (на каждом участке устройства нужно опустить напряжение до 3,2 В). Это необходимо, чтобы контроллер смог заряжать ноутбук с нуля.
• Если заряд равен нуля, нужно подключить источник питания через лампу 5 Вт (цепь будет последовательной) и дождаться, когда напряжение будет 3,4 В.
• По окончанию ремонта можно начать сборку батареи собственными руками. Для склеивания применяется циан-акрилатный клей.

Как отремонтировать ноутбук, показано на видео:

Однако мало отремонтировать батарею, нужно правильно эксплуатировать ее в дальнейшем, чтобы продлить ее срок и не «вводить в заблуждение» контроллер.

Как провести ремонт аккумулятора своего ноутбука

Современный человек становится всё более мобильным во всех сферах жизни. И если совсем недавно в моде были стационарные компьютеры, то теперь в обиход прочно вошли ноутбуки. С их помощью можно возить с собой все свои документы, контакты, программы в командировки или на отдых. Также с ноутбуком вы всегда имеете под рукой мультимедийные развлечения и игры. Ноутбук можно взять с собой в самолёт и во время перелёта смотреть любимые фильмы. Но всё это возможно только в том случае, если у ноутбука есть исправный аккумулятор. Когда аккумулятор для ноутбука выходит из строя, он превращается в десктоп, привязанный к розетке. Если батарея вышла из строя, можно купить новую. Но может сложиться ситуация, когда аккумуляторы к вашей модели лэптопа выпускать перестали по причине её морального устаревания. Тогда можно заняться ремонтом АКБ. Сегодня мы поговорим о том, как отремонтировать батарею ноутбука.

Современные модели ноутбуков комплектуются . Срок эксплуатации батарей этого типа составляет 400─500 циклов заряд-разряд. После этого аккумулятор теряет больше половины от своей первоначальной ёмкости и в автономном режиме работает меньше часа. По времени это может быть интервал от 1 до 4 лет, в зависимости от интенсивности использования.
Подробнее о и аккумуляторах можно прочитать по указанным ссылкам.

АКБ ноутбука обычно имеет в своём составе от 4 до 8 аккумуляторных элементов (реже может быть 2 и 12) и контроллер. Последний управляет процессами заряда и разряда этих аккумуляторных элементов. Ремонт батареи ноутбука может потребоваться в следующих случаях:

• износ аккумуляторных элементов. Или выход из строя отдельных банок. Именно отдельных литиевых батареек (банок) в составе АКБ. При этом контроллер остаётся в рабочем состоянии, и ремонт сводится к замене банок, ещё называемой «перепаковкой» аккумулятора;
• глубокий разряд аккумуляторных элементов. В этом случае проблема заключается в том, что контроллер блокирует зарядку банок. Ремонт батареи в этом случае может быть сведён к балансировке всей сборки с помощью специального зарядного устройства или к заряду каждого элемента в отдельности;
• выход из строя контроллера или отдельных его элементов. Контроллер представляет собой печатную плату. При её поломке (например, выгорании каких-то элементов) ремонт сводится к его замене.

На изображении выше показаны составляющие типичной аккумуляторной батареи ноутбука.

Испытания батарей со второго аккумулятора от ноутбука

С синими батареями дело пошло веселей. Несмотря на то, что они также были довольно «уставшими», мне удалось их немного реанимировать. Помогло в этом зарядное устройство с функцией цикла. Не стоит верить тому, что циклование помогает только новой батарее. Если в процессе эксплуатации ноутбука не производилось положенного заряда/разряда, вполне возможно, что циклование ещё может спасти элементы, что и произошло в моём случае, правда не со всеми батареями. Три из пяти элементов удалось «раскачать» до 6200 мА·ч, чему я был очень рад. Дело сдвинулось с мёртвой точки. И это притом, что изначально выходное напряжение этих элементов было равно 1,02 В. Я, грешным делом, подумал, что их в полной мере реанимировать не удастся. Однако «умное» оборудование в виде зарядного устройства с микроконтроллером, с успехом справилось с этой работой.

Первые показания зарядного устройства заставили усомниться в работоспособности батарей

Разборка аккумуляторной батареи и тестирование элементов

Первоочередной задачей было вскрыть корпус аккумулятора, чтобы добраться до элементов питания. Знаю, что профессионалы вскрывают батарею, не повреждая пластиковый корпус, однако у меня это не получилось. Пластиковая оболочка была безнадёжно испорчена. Но это не было столь уж большой проблемой. В конце концов, я не собирался восстанавливать этот источник питания.

Внутри пластикового корпуса находилось 3 элемента питания, которые требовалось прозвонить. После нехитрых манипуляций с мультиметром, я выяснил, что только на одном из них есть небольшое напряжение. Два других показали полный разряд. При этом, как бы я не пытался «разогнать» их при помощи зарядного устройства, успехов не добился. Но тут мне повезло. У одного из знакомых возникла та же проблема, и его старый аккумулятор оказался у меня. Интересно, но в его корпусе оказалось 6 элементов питания, из которых рабочими оказалось 5. При этом и ёмкость их была существенно выше, нежели у меня. Но для начала я планировал полностью зарядить единственную живую батарейку от своего АКБ.

Единственная батарея, подающая признаки жизни, крайняя справа

Открываем аккумулятор ноутбука

Если вы впервые сталкиваетесь с процессом разборки аккумулятора, действия из инструкции рекомендуется производить над потенциально ненужной батареей. Иначе его содержимое и корпус могут быть повреждены, тем самым препятствуя последующей сборке и использованию.

Шаг 1: Вскрываем корпус

Сначала необходимо вскрыть пластиковую оболочку литий-ионных ячеек с помощью ножа или плоской достаточно тонкой отвертки

Выполнять вскрытие батареи следует только после ее полной разрядки, проявляя осторожность, чтобы не повредить сами ячейки

В нашем случае весь процесс будет рассмотрен на примере аккумулятора от ноутбука марки HP. Форма и размеры батареи прямо связаны с количеством встроенных ячеек, но не играют никакой роли в процессе разборки.

Процедура открытия батареи заключается в отделении друг от друга двух половинок корпуса

Разделительную линию можно заметить не вооруженным глазом.

В зависимости от ценности батареи в будущем, с осторожностью встройте корпус по указанной линии. Проще всего начать с противоположной контактам стороны.

Завершив вскрытие одной стороны, следует перейти на противоположную

Проявите осторожность, так как границы из тонкого пластика очень хрупкие.

Процесс открытия корпуса в области с контактами ничем не отличается от любой другой части. Однако если вам нужна плата из батареи, следует делать это аккуратно.

Большинство аккумуляторов не предназначены для вскрытия в домашних условиях, вследствие чего во время демонтажа может сильно пострадать корпус. Именно это вы можете наблюдать на прилагаемой фотографии.

После расклейки пластиковой оболочки по всей форме отделите обе половины аккумулятора. Сами литий-ионные ячейки при этом будут приклеены к одной из сторон.

Вытащить батареи из оставшейся части корпуса не составит труда, попросту применив немного усилий или воспользовавшись ножом.

Завершив вскрытие корпуса и освободив ячейки от пластика, можно переходить к следующему шагу.

Шаг 2: Отсоединяем ячейки

И хотя данный этап разборки литий-ионного аккумулятора от лэптопа является наиболее простым, при отсоединении нужно соблюдать технику безопасности, не позволяя контактам ячеек замыкаться.

Для начала снимите или разрежьте пленку, скрепляющую батареи между собой.

От каждой отдельно взятой батареи нужно отключить клеммы

Делать это следует с осторожностью, так как есть вероятность повреждения аккумулятора.

После снятия фиксаторов с контактов каждой ячейки можно без проблем отделить плату и соединяющие дорожки.

Когда аккумуляторы будут отключены от общей цепи АКБ, их можно будет использовать в качестве отдельных источников питания для любых подходящих устройств. Чтобы узнать мощность одной батареи, ознакомьтесь со спецификацией в интернете

Для этого руководствуйтесь номером на оболочке.

Например, в нашем случае каждая ячейка имеет выходное напряжение, равное 3.6V.

На этом мы завершаем процесс разборки литий-ионной батареи ноутбука и надеемся, что у вас получилось добиться нужного результата.

Схемы распиновки

Современные батареи имеют от 5 до 9 контактов. Распиновка аккумулятора ноутбука Samsung или другого лэптопа может отличаться в зависимости от модели. Именно поэтому пользователи ищут схему для своего мобильного девайса на официальных сайтах компаний-производителей.

Если в батарее установлен семипиновый разъем, то его цоколевка может иметь следующий вид:

Схема распиновки батареи a32 на 9pin для лэптопов Asus.

Если там отыскать нужную информацию не удастся, то предстоит зайти на форму владельцев лэптопов конкретного производителя.

В качестве примера можно привести распиновку mu06 notebook battery, используемой в устройствах компании НР.

Типы аккумуляторов

Все АКБ работают по одному принципу – обратимости протекающих в них реакций. Говоря проще, химическая реакция проходит в одном направлении, а заряд идет в противоположном.

Сегодня в лэптопах используется 2 типа аккумуляторов:

1. Литий-ионные, или Li-Ion.
2. Литий-полимерные, или Li-Pol.

Однако в их состав входит кадмий, обладающий высокой токсичностью. В результате возникали серьезные проблемы с утилизацией вышедших из строя аккумуляторов.

Им на замену пришли никель-металлогидридные батареи, лишенные некоторых недостатков никель-кадмиевых. Но показатель их энергоемкости все же был невелик, как и число циклов перезарядки.

Литий-ионные АКБ обладают высокой энергетической плотностью и низким показателем саморазряда. Однако и они не лишены недостатка: литий постепенно разрушается, и уже через год емкость батареи снижается. На практике срок эксплуатации аккумуляторов этого типа составляет 2-3 года, а не заявленные производителями 5 лет.

Калибровка через BatteryCare

В частности, можно воспользоваться BatteryCare, которая работает на различных версиях Windows. Принцип калибровки с помощью данного программного продукта похож на тот, что происходит в БИОС. Безусловно, обойти физику аккумулятора нельзя, однако оптимизировать расход зарядки можно.

Интерфейс BatteryCare показан на фото:

• 1 — это индикатор загрузки контроллера
• 2- изменение уровня заряда
• 3- актуальное значение заряда

Показывается также приблизительное время, сколько будет работать ноутбук при обозначенном уровне емкости. Приложение также выполняет оптимизацию процессов на Windows и позволяет изменить схему энергопитания.

Как контролировать уровень износа

Сегодня есть множество утилит, которые покажут, что требуется восстановление аккумулятора ноутбука. Программа BatteryMon не только бесплатна, но и выдает самые подробные данные о батарее. Ее достаточно запустить, чтобы узнать:

• класс аккумулятора, литий-ионный, никель-кадмиевый или никель-металгидридный;
• заводскую емкость, нового устройства;
• максимум заряда по статистическим данным контроллера;
• текущую емкость батареи;
• скорость разряда ячеек;
• текущее напряжение.

Узнать износ аккумулятора ноутбука достаточно просто. Для этого делят данные статистики контролера, полный заряд батареи, на заводскую емкость. Умножив полученную цифру на 100, можно узнать уровень здоровья блока в процентах.

Другая программа, BatteryCare, следит за процессом зарядки и определяет, когда батарее нужна полная разрядка для перекалибровки. Это значительно увеличивает ее срок службы и предотвращает возникновение разбалансировки банок.

Восстановление батареи ноутбука – вскрываем аккумулятор

Если калибровка не дала желанных результатов или, как описывалось ранее, лэптоп не работает от аккумулятора, пока не произойдёт подключение адаптера питания, пора приступать к ремонту батареи.

Необходимые инструменты:

• макетный нож;
• мультиметр;
• паяльник с мощностью, не превышающей значение 40 Вт;
• несколько автомобильных лампочек мощностью 21 Вт;
• цианакрилатный клей.

Так как батареи ноутбуков делают неразборными, придётся воспользоваться макетным ножом или иным острым предметом, чтобы вскрыть её корпус. Найдите шов на аккумуляторе и аккуратно разрежьте его

Делайте это осторожно, чтобы не повредить внутренние компоненты

Прежде чем приступить к дальнейшим действиям, обязательно определите вид вашего аккумулятора, так как это повлияет на процесс восстановления. Если ноутбук новый, то, скорее всего, у вас литий-ионная (Li-ion) батарея, а если лэптоп старше 3-4 лет – возможно, никель-металлгидридная (NiMH).

Устройство аккумуляторной батареи ноутбука

Современные модели ноутбуков оснащаются аккумуляторными батареями с применением интерфейса SMBus. Для подключения аккумулятора к ноутбуку используется как минимум разъем с 5 контактами. Из них два отвечают за подачу питания, ещё два обеспечивают обмен данными о состоянии аккумулятора и степени зарядки, отработанных циклах заряд-разряд, информации о производителе и т. п. Некоторые параметры приводятся ниже:

• текущее состояние;
• тип аккумуляторных элементов;
• идентификатор;
• серийный номер;
• даты производства и первого использования;
• производитель
• число сделанных циклов заряд-разряд.

Разбор батареи ноутбука

Чтобы посмотреть устройство батареи ноутбука внутри, нужно её разобрать. Разборка аккумулятора ноутбука дело непростое. Обычно они выполнены в пластиковом неразборном корпусе. В лучшем случае половинки корпуса склеены, в худшем вся оболочка цельная. И чтобы добраться внутрь придётся попотеть. Для этого потребуется тонким разогретым на огне лезвием прорезать корпус батареи по периметру.

Разбор батареи ноутбука

Что внутри аккумуляторной батареи?

Батарея вашего ноутбука состоит из следующих элементов:

• Аккумуляторные элементы в последовательном и/или параллельном соединении;
• Термостат;
• Различные предохранители;
• Термодатчик
• Микросхема управления (контроллер);
• Контактная площадка.

Батарея ноутбука внутри

Батарея ноутбука внутри

Батарея ноутбука внутри

• плюс;
• идентификация;
• термистор;
• общий вывод.

Вывод идентификации в аккумуляторе обеспечивает тактовый генератор. Этот элемент вырабатывает сигнал в виде электрических импульсов. Чтобы интерфейс мог функционировать, требуется наличие двух линии. С их помощью передаётся информация между батареей и материнской платой лэптопа.

Аккумуляторная батарея обменивается с электроникой ноутбука не только идентификационной информацией. Она хранит много другой информации о себе и текущем состоянии. Чтобы хранить все эти данные в батарее предусмотрена энергонезависимая память в виде микросхемы с последовательным интерфейсом.

Что касается безопасности, то литий─ионных и литий─полимерных аккумуляторов, имеется много разных датчиков и защит для её обеспечения. Вот некоторые:

• Общий предохранитель по току (восстанавливается);
• Предохранитель на каждом аккумуляторном элементе, срабатывающий при температуре 80–90 градусов Цельсия;
• Защита от превышения давления в аккумуляторном элементе. Критическое значение 10 кгс/см 2 . Защита не восстанавливается;
• Есть ещё схема контроля зарядки и общего состояния аккумулятора.

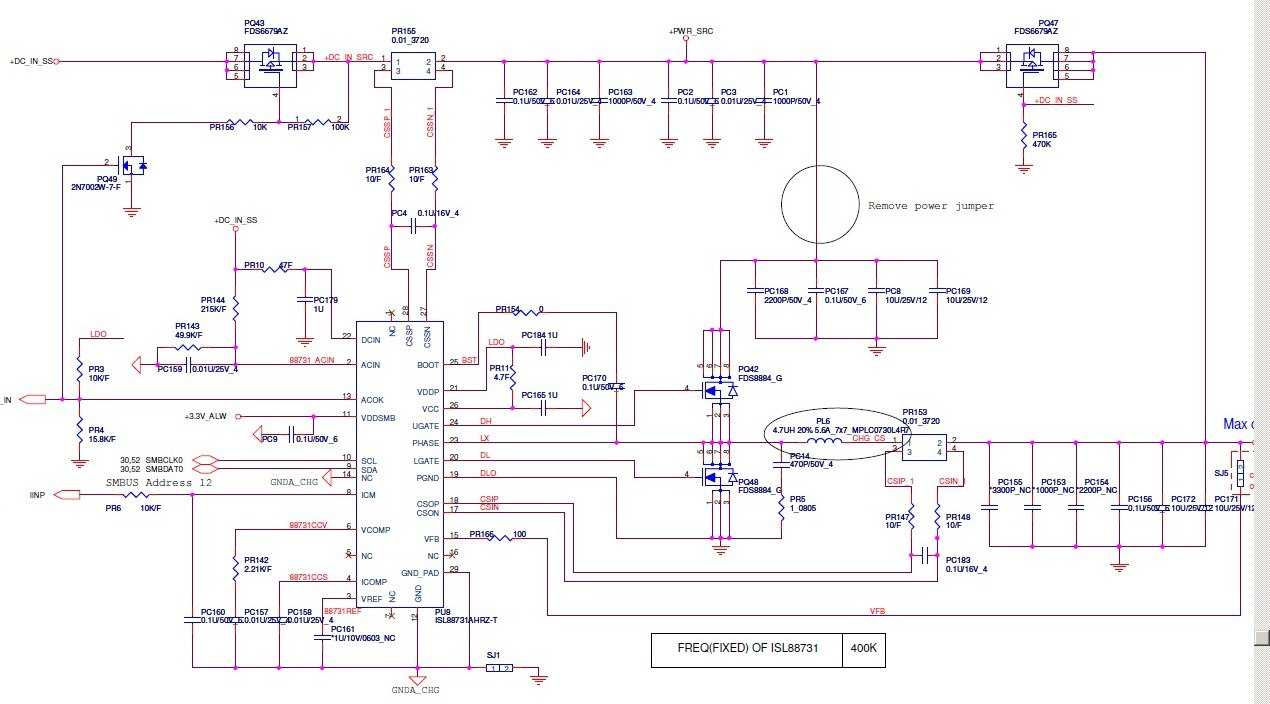

Для управления процессами заряда и разряда в батарее ноутбука имеется электроника. Причём эта электроника работает независимо от лэптопа, в который батарея вставлена. Эта управляющая микросхема отслеживает напряжение аккумуляторного элемента. Она останавливает заряд после того, как достигнуто определённое значение напряжения. То же самое во время разряда при падении напряжения до критического уровня. При этом электроника информирует об этом систему мониторинга аккумулятора.

Та, в свою очередь, вычисляет степень заряженности. Для этого она использует время заряда-разряда и величину тока. В результате работы всей этой схемы предотвращается разрядка батарею «в ноль».

Эксплуатация литиевых аккумуляторов ноутбука

Для того чтобы не иметь проблем с эксплуатацией батареи ноутбука, нужно помнить и соблюдать некоторые правила её использования. Соблюдать правила нужно как при активном использовании батареи, так и при её хранении.

Если вам нужно оставить аккумулятор на хранение, то его следует зарядить примерно 50%, отсоединить, завернуть в полиэтилен и хранить в сухом и прохладном месте, где на него не будут падать солнечные лучи. Это позволит максимально сохранить его ёмкость. Во время хранения раз в полгода подключайте батарею к лэптопу, делайте цикл заряд-разряд. А затем также заряжаете на 50% и кладёте на хранение.

Важно помнить о том, что переохлаждение и нагрев литиевых аккумуляторов очень вреден для них. При температуре ОС, значительно отличающейся от комнатной, литиевые батареи сильно теряют свою ёмкость

Для них также вреден глубокий разряд. Поэтому не нужно ждать отключения ноутбука из-за разрядки батареи. При достижении уровня заряда 15─20% аккумулятор можно ставить на зарядку. То есть просто подключить ноутбук к сети через блок питания.

Средний срок эксплуатации литий─ионных аккумуляторов составляет 400─600 циклов заряда и разряда. Вне зависимости от того, используется батарея ноутбука, она всё равно будет терять ёмкость. Вернуться к содержанию

Практическая польза от вскрытия аккумулятора

Раз уж вы проделали такую работу, то нужно извлечь практическую пользу от этого. Ведь не для журнала «Хочу все знать» вы это делали?

Каждый элемент (банка) в аккумуляторе лэптопа – это литиевая батарея. Их емкости не хватает, чтобы «тянуть» ноут. Но каждый элемент в отдельности, даже при наличии износа, вполне справляется с маломощным оборудованием. Например:

• Фонарик или светильник для туризма и рыбалки;
• Автономный фонарик на дачу или в подъезд;
• Фара на велосипед.

И много-много полезных «фишек». Можно даже устроить конкурс идей по применению отработанных аккумуляторов. Осталось только выбрать жюри.

Ремонт аккумулятора для ноутбука

Аккумуляторы для ноутбуков состоят из аккумуляторных батарей и монтажной платы. Обычная батарея для ноутбука с 6 ячейками имеет несколько сотен циклов зарядки, когда они исчерпаны, ячейки больше не могут удерживать заряд. И самый простой способ — заменить их.

Аккумуляторные ячейки можно купить всего лишь за небольшую часть стоимости новой батареи. Однако нужно иметь опыт работы с электроникой, чтобы избежать опасности повреждения электротоком, так как аккумуляторы этого типа могут взрываться

Чтобы обеспечить безопасность ремонта, необходимо обязательно принять все необходимые меры предосторожности
