What is an express card for a notebook computer? what exactly does an express card do?

USB

Начнём мы с самого известного и распространённого интерфейса – USB. Его финальная спецификация была представлена в далёком 1996 году. Главным назначением новой последовательной шины (USB расшифровывается как Universal Serial Bus – «универсальная последовательная шина) было заменить целый сонм интерфейсов одним универсальным.

Разъёмы USB 1.0 стали постепенно появляться на материнских платах, но настоящий бум их распространения случился после выхода USB 1.1 в 1998 году. В обновлённой спецификации были исправлены ошибки и повышена стабильность работы. Следующим шагом стало появление USB 2.0 в 2000 году. Именно этот стандарт на сегодняшний день распространён больше всех.

Стандарты ExpressCard

Стандарт ExpressCard изначально был разработан Международной ассоциацией карт памяти для персональных компьютеров (PCMCIA) и поддерживается Форумом разработчиков USB (USB-IF).

Хост-устройство поддерживает соединения PCI Express, USB 2.0 (включая высокоскоростной) и USB 3.0 (сверхвысокоскоростной) (только ExpressCard 2.0) через слот ExpressCard; карта может быть разработана для использования любого из этих режимов. Карта поддерживает горячую замену. Стандарт ExpressCard является открытым стандартом, определенным ITU-T, и его можно бесплатно получить на веб-сайте USB-IF.

USB-IF управляет Программой соответствия ExpressCard, в соответствии с которой компании имеют право получить лицензию на использование логотипа ExpressCard на своих совместимых продуктах.

Comparison to other standards

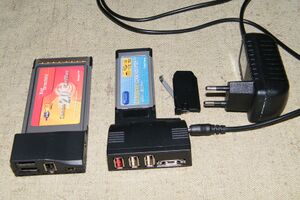

Cardbus to ExpressCard Adapter

The older PC Cards came in 16-bit and the later 32-bit CardBus designs. The major benefit of the ExpressCard over the PC card is more bandwidth, due to the ExpressCard’s direct connection to the system bus over a PCI Express ×1 lane and USB 2.0, while CardBus cards only interface with PCI. The ExpressCard has a maximum throughput of 2.5 Gbit/s through PCI Express and 480 Mbit/s through USB 2.0 dedicated for each slot, while all CardBus and PCI devices connected to a computer usually share a total 1.06 Gbit/s bandwidth.

The ExpressCard standard specifies voltages of either 1.5 V or 3.3 V; CardBus slots can use 3.3 V or 5.0 V. The ExpressCard FAQ claims lower cost, better scalability, and better integration with motherboard chipset technology than Cardbus. PCMCIA devices can be connected to an ExpressCard slot via an adapter.

Сравнение с другими стандартами

Cardbus для адаптера ExpressCard

Старые PC-карты выпускались в 16-битном, а более поздние 32-битные версии CardBus . Основным преимуществом ExpressCard по сравнению с картой PC Card является большая пропускная способность благодаря прямому подключению ExpressCard к системной шине по линии PCI Express × 1 и USB 2.0, в то время как карты CardBus взаимодействуют только с PCI. ExpressCard имеет максимальную пропускную способность 2,5 Гбит / с через PCI Express и 480 Мбит / с через USB 2.0, выделенный для каждого слота, в то время как все устройства CardBus и PCI, подключенные к компьютеру, обычно имеют общую пропускную способность 1,06 Гбит / с.

Стандарт ExpressCard определяет напряжение 1,5 В или 3,3 В; Слоты CardBus могут использовать 3,3 В или 5,0 В. Часто задаваемые вопросы по ExpressCard заявляют о более низкой стоимости, лучшей масштабируемости и лучшей интеграции с технологией набора микросхем материнской платы, чем Cardbus. Устройства PCMCIA можно подключать к слоту ExpressCard через адаптер.

Когда была представлена ​​карта PC Card, единственным другим способом подключения периферийных устройств к портативному компьютеру был RS-232 и параллельные порты с ограниченной производительностью, поэтому он получил широкое распространение для многих периферийных устройств. В последнее время практически все портативное оборудование имеет высокоскоростные порты USB 2.0 со скоростью 480 Мбит / с , и большинство типов периферийных устройств, которые ранее использовались для подключения к PC Card, доступны для USB или являются встроенными, что делает ExpressCard менее необходимой, чем PC Card. был в свое время. На некоторых портативных компьютерах нет слота ExpressCard.

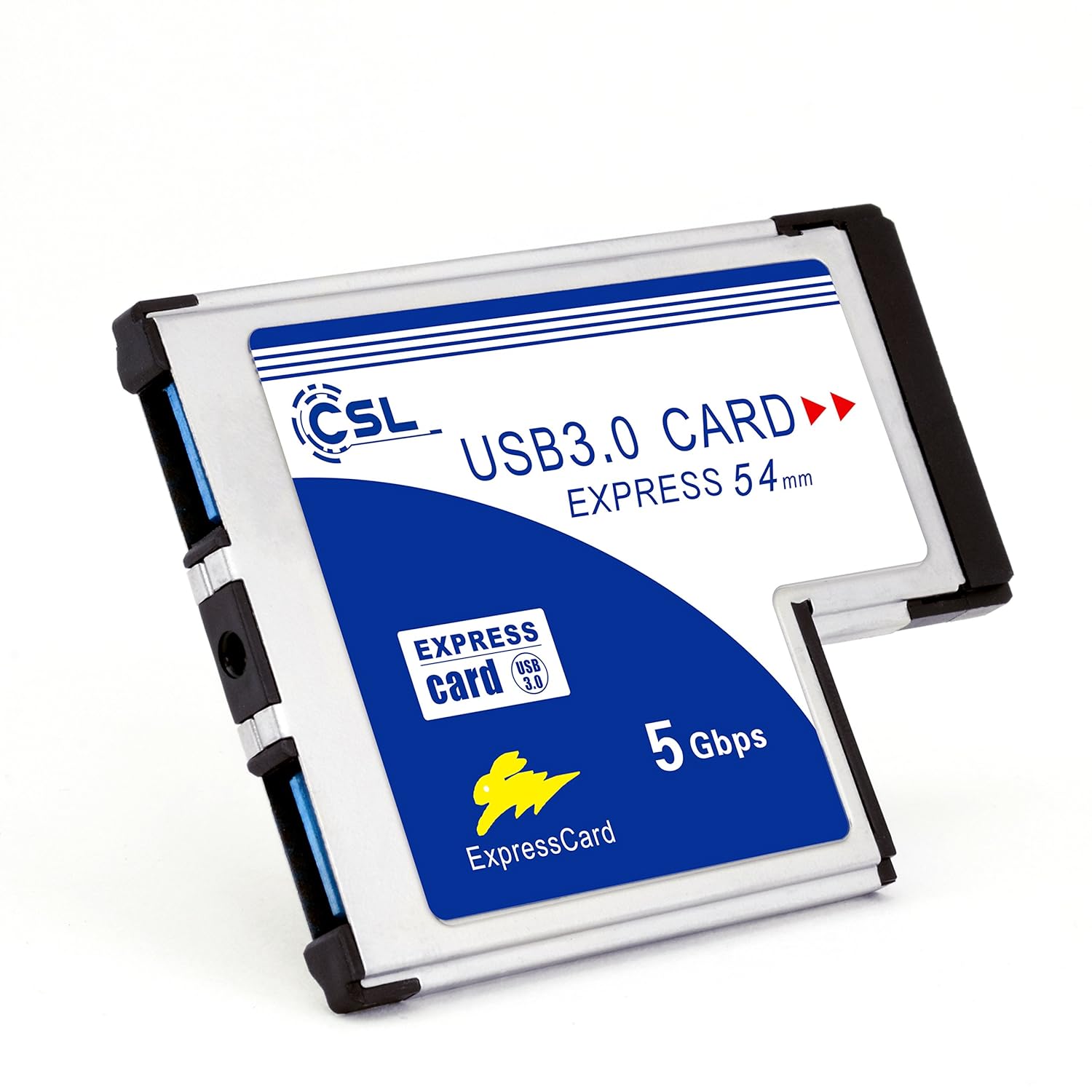

ExpressCard 2.0

Lua error in package.lua at line 80: module ‘strict’ not found. The ExpressCard 2.0 standard was introduced on March 4, 2009 at CeBIT in Hannover. It provides a single PCIe 1.0 2.5 Gbit/s lane (optionally PCIe 2.0 with 5 Gbit/s) and a USB 3.0 «SuperSpeed» link with a raw transfer speed of 5 Gbit/s (effective transfer speed up to 400 MB/s). It is forward and backward compatible with earlier ExpressCard modules and slots. ExpressCard 2.0 products were expected to be in the market by late 2010. As of October 2012, it is unknown whether this standard is taking off in the marketplace.

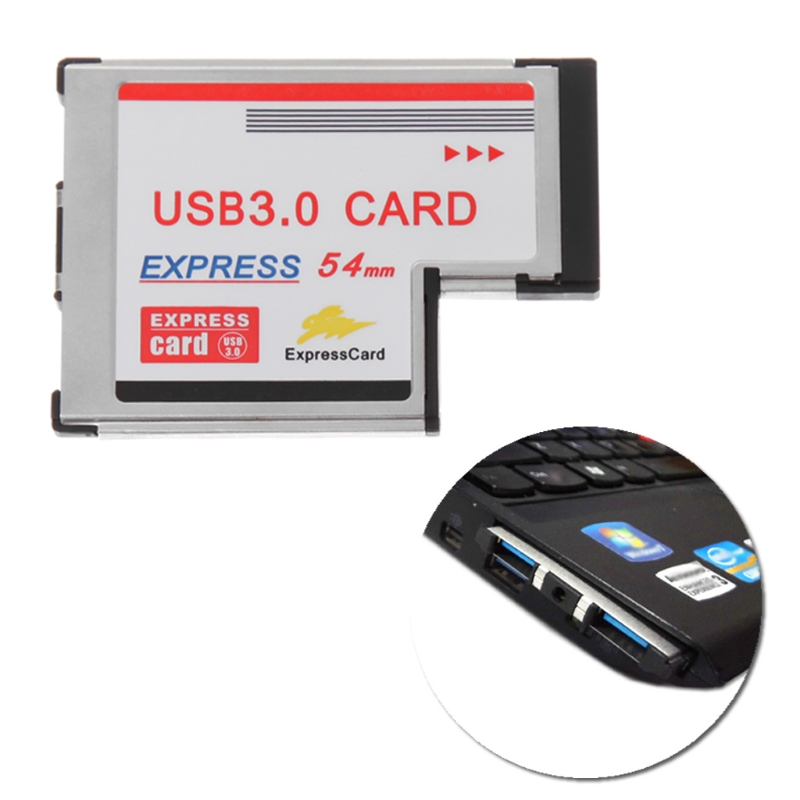

USB 3.0 SuperSpeed compatibility is achieved by sharing the pins with the PCIe link. An inserted card signals which mode should be used.

Standards

Originally developed by the Personal Computer Memory Card International Association (PCMCIA), the ExpressCard standard is maintained by the USB Implementers Forum (USB-IF). The host device supports PCI Express, USB 2.0 (including Hi-Speed), and USB 3.0 (SuperSpeed) (ExpressCard 2.0 only) connectivity through the ExpressCard slot; cards can be designed to use any of these modes. The cards are hot-pluggable. The ExpressCard standard is an open standard by ITU-T definition, and can be obtained from the USB-IF website free of charge.

USB-IF administers the ExpressCard Compliance Program, under which companies earn the right to obtain a license to use the ExpressCard logo on their compliant products.

Сравнение с другими форматами

Переходник для подключения ExpressCard в разъём PCMCIA

Ранние карты PC Card были 16-битными, затем появились 32-битные карты CardBus (ExpressCard можно подключить к слоту CardBus через адаптер). Основным преимуществом ExpressCard перед CardBus является бо́льшая пропускная способность из-за прямого подключения к системной шине через линию (2 Гбит/с) или USB 2.0 (480 Мбит/с), в то время как CardBus соединялся со специальным контроллером, а уж затем по PCI-интерфейсу (1,04 Гбит/с) с системной шиной. В стандарте ExpressCard используется напряжение 1,5 В или 3,3 В, в CardBus либо 3,3 В, либо 5 В. ExpressCard дешевле, обладает лучшей масштабируемостью и интеграцией с технологиями чипсетов материнских плат.

Во время появления стандарта PC Card единственным способом подключения периферии к ноутбуку было использование последовательного или параллельного портов, сильно ограниченных по скорости передачи данных. Так что PC Card получил большое распространение. В свою очередь, когда увидел свет стандарт ExpressCard, уже существовал интерфейс USB 2.0, под который уже выпускалось большинство периферийных устройств. Из-за этого ExpressCard не получил такого распространения, как в своё время PC Card.

Доступность

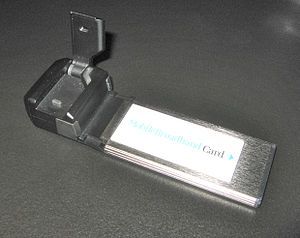

Мобильный широкополосный модем, интегрированный в ExpressCard 34

Слот ExpressCard обычно использовался в ноутбуках высокого класса с середины 2000-х до начала 2010-х годов:

• Hewlett Packard начала поставки систем с ExpressCard в ноябре 2004 года.
• IBM интегрировал слот в свой флагман ThinkPad T43 в мае 2005 г.
• Компьютер Dell также включает это в свои Precision (17 моделей имеют их исключительно, 15 моделей Precisions имеют слоты для карт Express и PCMCIA), Inspiron, Latitude (серия Latitude D имеет слоты для карт PCMCIA. D820 / D830 имеют как ExpressCard, так и слоты для карт PCMCIA). Слоты для карт PCMCIA. В Latitude E-Series 6000 есть ExpressCard | 54 слота), линейки продуктов Studio, Vostro и XPS Laptop.
• Fujitsu-Siemens начали системы доставки с ExpressCard в середине 2005 года.
• Apple Inc. включены по одной ExpressCard / 34 слота в каждом MacBook Pro портативный компьютер с января 2006 г. по июнь 2009 г. На 8 июня 2009 г. Всемирная конференция разработчиков Apple компания объявила, что 15-дюймовые и 13-дюймовые модели MacBook Pro заменят слот ExpressCard на Карта Secure Digital слот, сохранив слот ExpressCard на 17-дюймовой модели. В июне 2012 года Apple прекратила выпуск 17-дюймовой модели, и никакие другие Macbook не предлагали слот ExpressCard.
• ASUS также заменила слот PC Card слотом ExpressCard на многих своих новых моделях.
• Sony также начали поставки систем с ExpressCard с его новым ноутбуком VGN-C, VGN-SZ, VGN-NS, VPC и FW.
• В Acer Aspire Серия ноутбуков также имеет один слот ExpressCard / 54 на большинстве новых моделей.
• Panasonic включает разъемы ExpressCard / 54 во всех полностью защищенных и полузащищенных моделях своих Toughbook марка портативных компьютеров.
• Шлюз ноутбуки (ML3109 и новее) также поставляются с интерфейсами ExpressCard / 54.
• Евроком Ноутбуки Panther 3.0, Panther 2.0 в настоящее время поставляются с ExpressCard / 34, а Leopard 2.0 — с ExpressCard / 34/54. Более старые модели, такие как Panther, Leopard, Xcaliber, Montebello, также поддерживали интерфейсы ExpressCard.
• Оверам интегрирует слот ExpressCard в свои ноутбуки Mirage 7283 и 9570.

Из-за отсутствия обратной совместимости некоторые производители ноутбуков изначально выпускали модели, включающие как CardBus (PCMCIA, Карта ПК ) и слоты ExpressCard. К ним относятся определенные модели Acer Aspire, Acer Extensa, Toshiba Спутник, Dell Latitude и Precision, MSI S42x и Lenovo ThinkPad Z60m, R52, T60, R61 и T61.

В марте 2005 года Международная ассоциация карт памяти для персональных компьютеров (PCMCIA) представила некоторые из первых продуктов ExpressCard на выставке CeBIT в г. Германия. Было представлено большое количество устройств ExpressCard.

В ноябре 2006 г. Белкин объявила о выпуске первой карты ExpressCard Док-станция, который использует часть PCIe соединения ExpressCard для включения видео 1600×1200 и часть USB для обеспечения USB, аудио и сетевых портов. Это указывает на способность ExpressCard предоставлять более функциональные док-станции сторонних производителей для портативных компьютеров.

В 2007 году Sony представила свою модель Vaio TZ, в которой используются карты ExpressCard. Также в Sony Vaio FZ и Vaio Z есть встроенный слот ExpressCard / 34. Sony также использует форм-фактор ExpressCard / 34 для модулей флэш-памяти в своих XDCAM EX /SxS на основании видеокамеры, что упрощает копирование видеоданных между этими камерами и ноутбуками с ExpressCard. По этой причине Sony также предлагает USB-считыватель SxS для настольных компьютеров.

Новый Toshiba Спутник С апреля 2007 года ноутбуки и заменители настольных компьютеров серий P и X 200/205 имеют слот ExpressCard / 34.[нужна цитата ] В серии P200 это размер / 54, а не / 34.

С тех пор, как PCMCIA распалась в 2009 году, новые ноутбуки с 2010 года чаще не включают слоты ExpressCard, за исключением некоторых бизнес-ориентированных моделей (например, некоторые модели Lenovo используют их для поддержки устройства чтения смарт-карт). Для карт подключения WWAN предпочтительными методами подключения стали либо разъемы mini-PCIe, либо варианты с подключением через USB. Для внешних настольных видеокарт и других периферийных устройств, которые взаимодействуют с PCI Express, Thunderbolt заменила ExpressCard в этой роли благодаря своей более высокой скорости и способности использовать несколько линий PCIe 2.0; первая и вторая версии Thunderbolt предлагали максимальную пропускную способность 20 Гбит / с с четырьмя линиями PCIe 2.0, в то время как ExpressCard могла набирать максимум 5 Гбит / с с одной полосой PCIe 2.0.

Availability

A mobile broadband modem integrated into ExpressCard 34

An ExpressCard slot had been commonly included on high-end laptops made since 2006:

• Hewlett-Packard began shipping systems with ExpressCard in November 2004.
• Lenovo integrated the slot into their flagship ThinkPad T43 in May 2005.
• Dell Computer also incorporates this in their Precision (the 17 in models have them exclusively, the 15 in Precisions have both express card and PCMCIA Card slots), Inspiron, Latitude (Latitude D-series have PCMCIA card slots. The D820/D830 have both ExpressCard and PCMCIA card slots. Latitude E-Series 6000 have ExpressCard|54 slots), Studio, Vostro and XPS Laptop product lines.
• Fujitsu-Siemens began shipping systems with ExpressCard in mid-2005.
• Apple Inc. included single ExpressCard/34 slots in every MacBook Pro notebook computer from January 2006 through June 2009. At the June 8, 2009 Apple Worldwide Developers Conference the company announced that the 15-inch and 13-inch MacBook Pro models would replace the ExpressCard slot with a Secure Digital card slot, while retaining the ExpressCard slot on the 17-inch model. In June 2012 Apple discontinued the 17-inch model and no further Macbooks have offered an Expresscard slot.
• ASUS has also replaced the PC Card slot with an ExpressCard slot on many of its new models.
• Sony also began shipping systems with ExpressCard with its new laptop VGN-C, VGN-SZ, VGN-NS, VPC and FW product line.
• The Acer Aspire laptop series also has a single ExpressCard/54 slot on most new models.
• Panasonic incorporates ExpressCard/54 slots in all the fully rugged and semi-rugged models of their Toughbook brand of laptop computers.
• Gateway notebooks (ML3109 and later) also ship with ExpressCard/54 interfaces.
• Eurocom notebooks Panther 3.0, Panther 2.0 currently ship with ExpressCard/34 while the Leopard 2.0 ships with ExpressCard/34/54. Older models such as the Panther, Leopard, Xcaliber, Montebello also supported ExpressCard interfaces.
• Overam integrates an ExpressCard slot in its Mirage 7283 and 9570 laptops.

Because of the lack of backward compatibility, some laptop manufacturers initially released models incorporating both CardBus (PCMCIA, PC Card) and ExpressCard slots. These included certain models of Acer Aspire, Acer Extensa, Toshiba Satellite, Dell Latitude and Precision, MSI S42x and Lenovo ThinkPad Z60m, R52, T60, R61 and T61.

In March 2005, the Personal Computer Memory Card International Association (PCMCIA) showed some of the first ExpressCard products at the CeBIT trade show in Germany. A large number of ExpressCard devices were presented.

In November 2006, Belkin announced that it was launching the first ExpressCard docking station, which uses the PCIe part of an ExpressCard connection to enable 1600×1200 video and the USB part to provide USB, audio and network ports. This points to the ability for ExpressCard to allow more capable non-OEM docking stations for laptop computers.

In 2007, Sony introduced its Vaio TZ model, which incorporates ExpressCards. Also the Sony Vaio FZ and Vaio Z series have the ExpressCard/34 Slot integrated in them. Sony also uses the ExpressCard/34 form factor for the flash memory modules in its XDCAM EX/SxS based camcorders, making the copying of video data between these cameras and ExpressCard-equipped laptops easier. For this reason, Sony also offers a USB-based SxS reader for desktop computers.

The new Toshiba Satellite P and X 200/205 series of laptops and desktop replacements have an ExpressCard/34 slot since April 2007.[citation needed] In P200 series it’s a /54 size not /34.

Ever since PCMCIA disbanded in 2009, newer laptops from 2010 on more commonly do not include ExpressCard slots except for some business-oriented models (e.g. some Lenovo models use it for supporting a smart card reader). For WWAN connectivity cards, either mini-PCIe slots or USB connected variants have become the preferred connection methods.

Availability

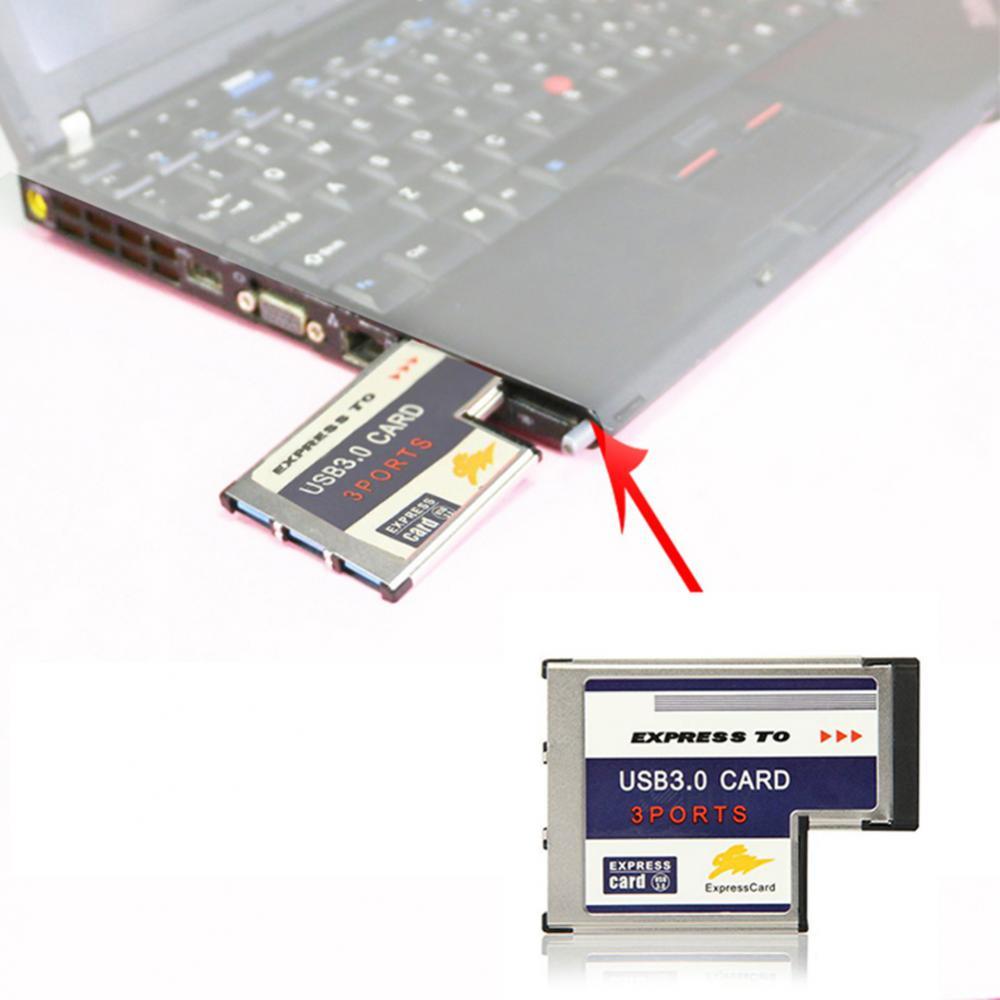

A mobile broadband modem integrated into ExpressCard 34 Sound Blaster X-Fi Xtreme Audio Notebook (ExpressCard/54) An ExpressCard partially inserted in a laptop

An ExpressCard slot was commonly included on high-end laptops from the mid 2000s to the early 2010s:

• Hewlett-Packard began shipping systems with ExpressCard in November 2004.
• Lenovo integrated the slot into their flagship ThinkPad T43 in May 2005.
• Dell Computer also incorporates this in their Precision (the 17in models have them exclusively, the 15in Precisions have both express card and PCMCIA Card slots), Inspiron, Latitude (Latitude D-series have PCMCIA card slots. The D820/D830 have both ExpressCard and PCMCIA card slots. Latitude E-Series 6000 have ExpressCard|54 slots), Studio, Vostro and XPS Laptop product lines.
• Fujitsu-Siemens began shipping systems with ExpressCard in mid-2005.
• Apple Inc. included single ExpressCard/34 slots in every MacBook Pro notebook computer from January 2006 through June 2009. At the June 8, 2009 Apple Worldwide Developers Conference the company announced that the 15-inch and 13-inch MacBook Pro models would replace the ExpressCard slot with a Secure Digital card slot, while retaining the ExpressCard slot on the 17-inch model. In June 2012 Apple discontinued the 17-inch model and no further Macbooks have offered an ExpressCard slot.
• As of 2006, ASUS had also replaced the PC Card slot with an ExpressCard slot on many of its new models.
• Sony also began shipping systems with ExpressCard with its new laptop VGN-C, VGN-SZ, VGN-NS, VPC and FW product line.
• The Acer Aspire laptop series also had a single ExpressCard/54 slot on most new models.
• As of 2007, Panasonic incorporated ExpressCard/54 slots in all the fully rugged and semi-rugged models of their Toughbook brand of laptop computers.
• As of 2007, Gateway notebooks (ML3109 and later) also shipped with ExpressCard/54 interfaces.
• As of 2012, Eurocom notebooks Panther 3.0, Panther 2.0 shipped with ExpressCard/34 while the Leopard 2.0 ships with ExpressCard/34/54. Older models such as the Panther, Leopard, Xcaliber, Montebello also supported ExpressCard interfaces.
• Overam integrates an ExpressCard slot in its Mirage 7283 and 9570 laptops.

Because of the lack of backward compatibility, some laptop manufacturers initially released models incorporating both CardBus (PCMCIA, PC Card) and ExpressCard slots. These included certain models of Acer Aspire, Acer Extensa, Toshiba Satellite, Dell Latitude and Precision, MSI S42x and Lenovo ThinkPad Z60m, R52, T60, R61 and T61.

In March 2005, the Personal Computer Memory Card International Association (PCMCIA) showed some of the first ExpressCard products at the CeBIT trade show in Germany. A large number of ExpressCard devices were presented.

In November 2006, Belkin announced that it was launching the first ExpressCard docking station, which uses the PCIe part of an ExpressCard connection to enable 1600×1200 video and the USB part to provide USB, audio and network ports. This points to the ability for ExpressCard to allow more capable non-OEM docking stations for laptop computers.

In 2007, Sony introduced its Vaio TZ model, which incorporates ExpressCards. Also the Sony Vaio FZ and Vaio Z series have the ExpressCard/34 Slot integrated in them. Sony also uses the ExpressCard/34 form factor for the flash memory modules in its XDCAM EX/SxS based camcorders, making the copying of video data between these cameras and ExpressCard-equipped laptops easier. For this reason, Sony also offers a USB-based SxS reader for desktop computers.

The Toshiba Satellite P and X 200/205 series of laptops and desktop replacements have an ExpressCard/34 slot since April 2007. citation needed In P200 series it’s a /54 size not /34.

References

1. Lua error in package.lua at line 80: module ‘strict’ not found.
2. Lua error in package.lua at line 80: module ‘strict’ not found.
3. Lua error in package.lua at line 80: module ‘strict’ not found.
4. Lua error in package.lua at line 80: module ‘strict’ not found.
5. Lua error in package.lua at line 80: module ‘strict’ not found.
6. Lua error in package.lua at line 80: module ‘strict’ not found.
7. ↑ Lua error in package.lua at line 80: module ‘strict’ not found.
8. Lua error in package.lua at line 80: module ‘strict’ not found.
9. Lua error in package.lua at line 80: module ‘strict’ not found.
10. Lua error in package.lua at line 80: module ‘strict’ not found.
11. Lua error in package.lua at line 80: module ‘strict’ not found.
12. Lua error in package.lua at line 80: module ‘strict’ not found.
13. Lua error in package.lua at line 80: module ‘strict’ not found.
14. Lua error in package.lua at line 80: module ‘strict’ not found.
15. Lua error in package.lua at line 80: module ‘strict’ not found.
16. Lua error in package.lua at line 80: module ‘strict’ not found.
17. Lua error in package.lua at line 80: module ‘strict’ not found.
18. Lua error in package.lua at line 80: module ‘strict’ not found.
19. Lua error in package.lua at line 80: module ‘strict’ not found.
20. Lua error in package.lua at line 80: module ‘strict’ not found.
21. Lua error in package.lua at line 80: module ‘strict’ not found.

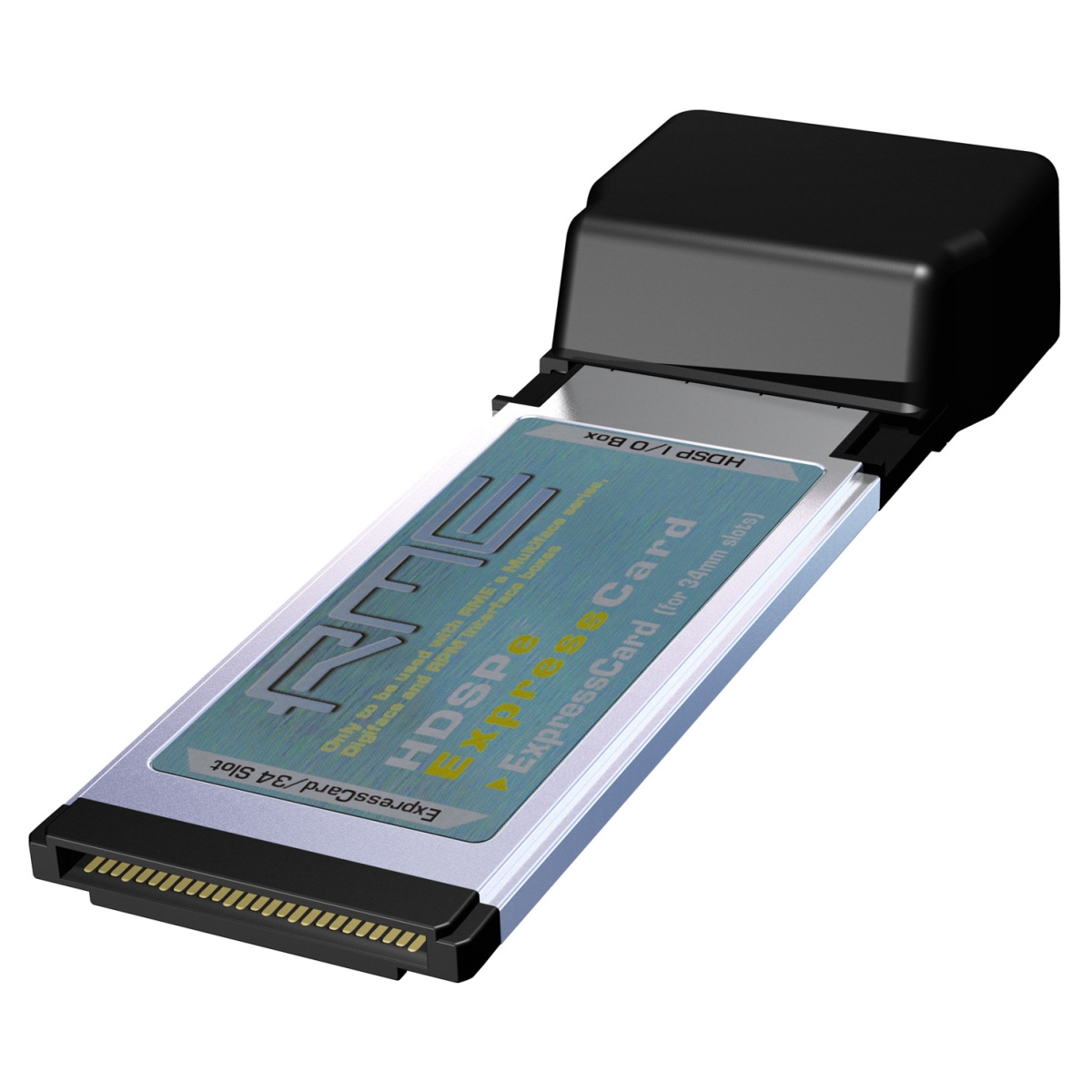

Two different sizes

Like the types for PC Cards, ExpressCard is available in two different sizes in which the size of cards vary in terms of width whereas in typical PC cards the size varied in terms of height. Both the ExpressCards cards have following dimension:

Length — 75mm

Height — 5mm

Thickness — 5mm

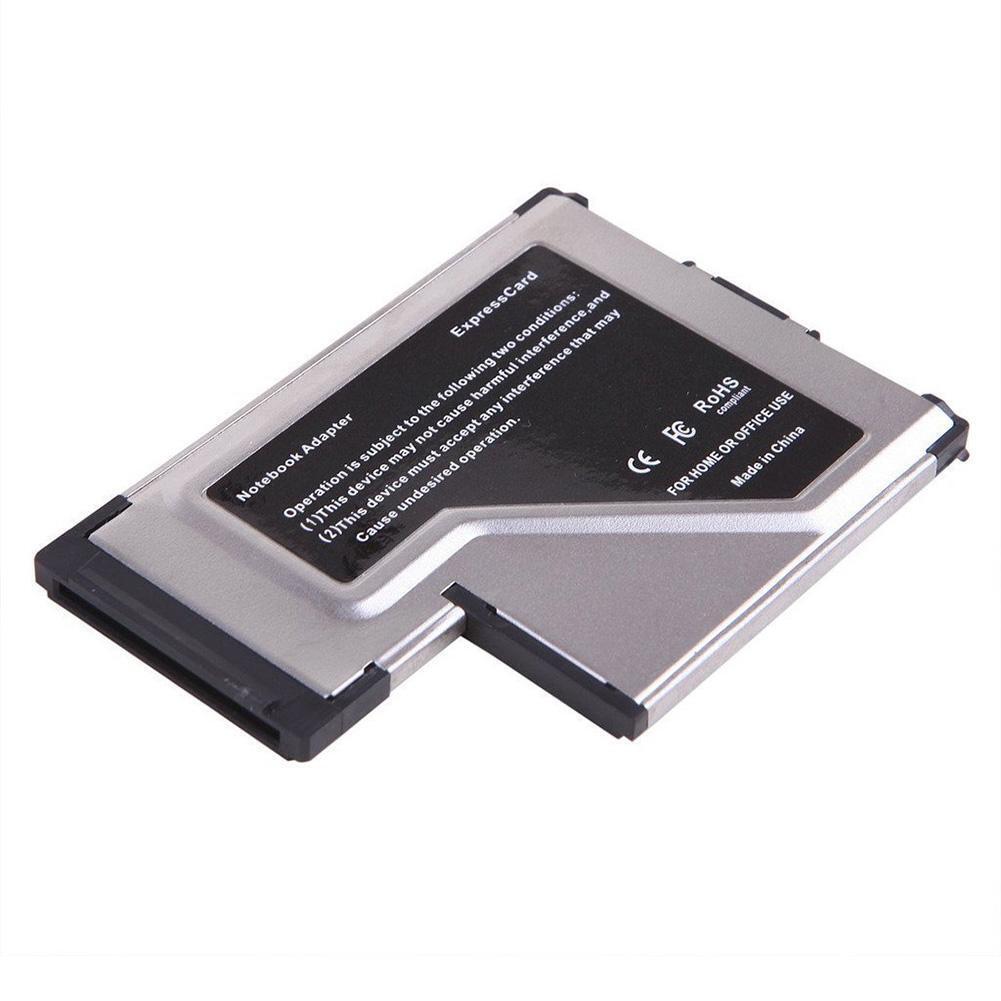

Varying widths — 34mm and 54mm.

Both module formats however use the same 26-point connector interface.

It is said that some applications are not possible to design into the ExpressCard/34 module size but design of these applications are possible in Express Card/54 module. Examples of these applications-are flash adapters (compact), smart card readers, and tv tuners. Despite the different widths, the ExpressCard/34 modules can be used in an ExpressCard/54 slot, but using the ExpressCard/54 in an ExpressCard/34 slot is not feasible.

While the ExpressCard/34 is meant for smaller systems, the ExpressCard/54 can accept applications not compatible with the narrow ExpressCard/34 format.

Кардридеры

Кардридеры – это устройства для чтения карт памяти. Для настольного компьютера такие обычно покупаются отдельно, а в мобильные встраиваются. Но в последнем случае число поддерживаемых форматов ограничено чаще всего 4-5 штуками. Как правило, это форматы SD, MMC, MemoryStick нескольких версий и ещё иногда xD. Это наиболее распространённые на сегодняшний день. Они применяются в телефонах, фотоаппаратах и плеерах.

Некоторые производители ноутбуков пошли дальше и оснастили свои модели более функциональными кардридерами. Среди таких мы заметили ASUS (до 8 форматов) и Fujitsu Siemens Computers (до 15 форматов). Но отметим, что среди всех рассмотренных нами мобильных ПК только один поддерживал карты CompactFlash – LG C1-T255R [http://www.ferra.ru/online/mobilis/s27084/]. Скажете, этот формат устарел? Как бы не так – в цифровых зеркальных камерах до сих пор он является самым распространённым, особенно в профессиональных моделях.

Иногда попадается ещё один вид кардридеров, предназначенный для считывания смарт-карт. На последних обычно хранятся специальные коды – это один из способов идентификации прав доступа. Неудивительно, что такие кардридеры встречаются в основном на корпоративных моделях ноутбуков. К таким мы относим HP Compaq (из них только некоторые модели имеют считыватель смарт-карт), Toshiba Tecra, Lenovo ThinkPad, Dell Latitude.

eSATA

Интерфейс eSATA – один из самых молодых, но в последнее время он всё чаще появляется как на ноутбуках, так и на материнских платах. Если в двух словах, то это, по сути, «вынос наружу» разъёма Serial ATA (SATA), к которому сегодня подключаются жёсткие диски и всё чаще оптические приводы. Именно отсюда и приставка в виде символа «e» – это сокращение от external («внешний»).

Зачем делать внешнюю версию Serial ATA, если внешние винчестеры спокойно подключаются через USB или FireWire? Прежде всего дело в скорости. Самые быстрые жёсткие диски способны читать данные на скорости до 120 Мбайт/с, что недостижимо даже для FireWire 800. К тому же в продаже можно найти внешние кейсы с двумя и даже четырьмя HDD, объединёнными в RAID-массив. В такой ситуации USB и FireWire станут «бутылочным горлышком». eSATA основан на Serial ATA II и запросто обеспечивает скорость до 3 Гбит/с. А с приходом Serial ATA 3 она, скорее всего, будет удвоена.

Применение[править | править код]

CardBus и ExpressCard на 34 мм с переходником на 54 мм. Питание подключаемых устройств с большим энергопотреблением может производиться от сетевого блока питания

ExpressCard на 34 мм вставляется в ноутбук

На февраль 2011 года ExpressCard применяется для подключения:

• Плат SSD-накопителей
• Контроллеров 1394/FireWire (iLINK)
• Док-станций
• Измерительных приборов
• Оперативной памяти
• Адаптеров карт памяти (CompactFlash, Memory Stick, Secure Digital, xD-Picture Card и т. д.)
• Компьютерных мышей
• Сетевых адаптеров
• Параллельных портов
• Адаптеров PC Card/PCMCIA
• Расширений PCI
• Расширений PCI Express
• Дистанционного управления
• Контроллеров SATA
• Последовательных портов
• ТВ-тюнеров
• Контроллеров USB
• Беспроводных сетевых адаптеров Wi-Fi
• Беспроводных широкополосных интернет-адаптеров (3G, CDMA, EV-DO, GPRS, UMTS и т. д.)

Вместо заключения

Надеемся, что наш краткий ликбез по компьютерным разъёмам оказался полезным. Хорошо, когда ноутбуки оснащены ими всеми, но это бывает крайне редко – всё же размеры мобильных ПК часто сильно ограниченны. На наш взгляд, оптимальный вариант на сегодняшний день – это 4-5 разъёмов USB, FireWire, eSATA, RJ-45, RJ-11, DVI-I, HDMI, ExpressCard/54, кардридер, три аудиоразъёма с линейным входом и порт-репликатор. Но, как правило, что-то из этого списка отсутствует. То всего 3 USB, то нет FireWire, а DVI так вообще сравнительно редкий гость – проще найти HDMI. Да и идеал по портам и разъёмам не обязательно устроит вас по размерам, конфигурации и цене. Так что ищите то, что вам необходимо, а заодно будьте подкованы в теории по внешним интерфейсам, что используются в ноутбуках.

Что такое ExpressCard?

Разъем ExpressCard, которым оснащены большинство ноутбуков последних моделей (и некоторые настольные компьютеры), является ярким примером высокоскоростной технологии, которую большинство пользователей не используют в работе. Зайдите в свой типичный большой магазин электроники, и вы найдете море ноутбуков, готовых для ExpressCard, но едва ли несколько устройств, которые поместятся в слот ExpressCard. К счастью, в Интернете можно найти множество устройств ExpressCard.

В этой статье вы узнаете, что такое ExpressCard, как ее использовать, а также о некоторых ведущих поставщиках, выпускающих дополнительные карты ExpressCard. К тому времени, когда вы закончите читать эту статью, вы будете готовы найти новое место для пульта дистанционного управления или пустой проставки, которая в настоящее время заполняет слот ExpressCard вашего компьютера, чтобы вы могли повысить универсальность своего компьютера.

ExpressCard – это разъем высокоскоростной шины, который позволяет подключать к ноутбуку самые разные устройства. То же самое говорили и о старом слоте CardBus. Итак, что же делает ExpressCard лучше? Вот факты:

• CardBus использует 32-битное соединение с контроллером CardBus. Контроллер CardBus подключается к 32-битной шине PCI, которую он должен использовать совместно со многими другими устройствами.
• ExpressCard подключается через шину PCI Express (PCIe) или USB 2.0 непосредственно к системному чипсету. В результате ExpressCard как минимум в 2,5 раза быстрее, чем CardBus. Если вы были разочарованы производительностью устройств, подключенных к CardBus, производительность устройств, подключенных к ExpressCard, вас порадует.
• Стандарт ExpressCard включает два форм-фактора: ExpressCard/34 и ExpressCard/54. ExpressCard/34 имеет ширину 34 мм, а (как вы уже догадались) ExpressCard/54 имеет ширину 54 мм. В обоих форм-факторах используется один и тот же 26-контактный разъем, и вы можете подключать устройства ExpressCard/34 к разъемам ExpressCard любого типа.

Чтобы увидеть диаграмму, сравнивающую карты ExpressCard и CardBus, посетите страницу ExpressCard на веб-сайте USB Implementers Forum, Inc.

ПРИМЕЧАНИЕ

Несмотря на то, что USB Implementers Forum взял на себя разработку и управление стандартом ExpressCard, веб-сайт ExpressCard, созданный ныне распущенной PCMCIA, по-прежнему доступен и предоставляет отличные технические и справочные ресурсы.

Чтобы уменьшить вес и размер ноутбуков, производители всегда ищут способы сделать их меньше и легче. Слот ExpressCard позволяет вставлять в слот различные карты ExpressCard, каждая из которых выполняет свою функцию, при необходимости и заменять их другой картой, когда требуется другой тип порта или функции. По сути, несколько портов можно объединить в один слот ExpressCard.

Доступность

Мобильный широкополосный модем, интегрированный в ExpressCard 34

Слот ExpressCard обычно использовался в ноутбуках высокого класса с середины 2000-х до начала 2010-х годов:

• Hewlett-Packard начала поставки систем с ExpressCard в ноябре 2004 года.
• IBM интегрировала этот слот в свой флагманский ThinkPad T43 в мае 2005 года.
• Dell Computer также включает это в свои Precision (17 моделей имеют их исключительно, 15 моделей Precisions имеют слоты для карт Express и PCMCIA), Inspiron, Latitude (серия Latitude D имеет слоты для карт PCMCIA. D820 / D830 имеют оба слота. Слоты для карт ExpressCard и PCMCIA. В Latitude серии E 6000 есть ExpressCard | 54 слота), линейки продуктов Studio, Vostro и XPS Laptop.
• Fujitsu-Siemens начала поставки систем с ExpressCard в середине 2005 года.
• Apple Inc. включила одну ExpressCard / 34 слота в каждый ноутбук MacBook Pro с января 2006 года по июнь 2009 года. На Всемирной конференции разработчиков Apple 8 июня 2009 года компания объявила, что модели MacBook Pro с диагональю 15 и 13 дюймов заменят Слот ExpressCard со слотом для карты Secure Digital , при этом слот ExpressCard сохраняется на 17-дюймовой модели. В июне 2012 года Apple прекратила выпуск 17-дюймовой модели, и ни в одном другом Macbook не было слота ExpressCard.
• В 2006 году ASUS также заменила слот PC Card слотом ExpressCard на многих своих новых моделях.
• Sony также начала поставки систем с ExpressCard со своим новым ноутбуком VGN-C, VGN-SZ, VGN-NS, VPC и FW.
• Серия ноутбуков Acer Aspire также имела один слот ExpressCard / 54 на большинстве новых моделей.
• С 2007 года Panasonic включила разъемы ExpressCard / 54 во все полностью защищенные и полузащищенные модели портативных компьютеров марки Toughbook .
• С 2007 года ноутбуки Gateway (ML3109 и новее) также поставлялись с интерфейсами ExpressCard / 54.
• По состоянию на 2012 год ноутбуки Eurocom Panther 3.0, Panther 2.0 поставлялись с ExpressCard / 34, а Leopard 2.0 — с ExpressCard / 34/54. Более старые модели, такие как Panther, Leopard, Xcaliber, Montebello, также поддерживали интерфейсы ExpressCard.
• Overam интегрирует слот ExpressCard в свои ноутбуки Mirage 7283 и 9570.

Из-за отсутствия обратной совместимости некоторые производители ноутбуков изначально выпускали модели, включающие как CardBus (PCMCIA, PC Card ), так и слоты ExpressCard. К ним относятся определенные модели Acer Aspire , Acer Extensa , Toshiba Satellite , Dell Latitude и Precision, MSI S42x и Lenovo ThinkPad Z60m , R52, T60, R61 и T61.

В марте 2005 года Международная ассоциация карт памяти для персональных компьютеров (PCMCIA) представила некоторые из первых продуктов ExpressCard на выставке CeBIT в Германии . Было представлено большое количество устройств ExpressCard.

В ноябре 2006 г. компания Belkin объявила о выпуске первой док-станции ExpressCard , которая использует часть PCIe соединения ExpressCard для передачи видео с разрешением 1600×1200 и часть USB для обеспечения USB, аудио и сетевых портов. Это указывает на способность ExpressCard предоставлять более функциональные док-станции сторонних производителей для портативных компьютеров.

В 2007 году Sony представила свою модель Vaio TZ, в которой используются карты ExpressCard. Также в Sony Vaio FZ и Vaio Z есть встроенный слот ExpressCard / 34. Sony также использует форм — фактор ExpressCard / 34 для модулей флэш — памяти в своих XDCAM EX / SxS на основе видеокамерах , что делает копирование видеоданных между этими камерами и ExpressCard-оборудованных ноутбуков легче. По этой причине Sony также предлагает USB-считыватель SxS для настольных компьютеров.

Новые ноутбуки и заменители настольных компьютеров Toshiba Satellite P и X 200/205 имеют слот ExpressCard / 34 с апреля 2007 года. В серии P200 это размер / 54, а не / 34.

С тех пор, как PCMCIA распалась в 2009 году, новые ноутбуки, выпущенные в 2010 году, чаще всего не включают слоты ExpressCard, за исключением некоторых бизнес-ориентированных моделей (например, некоторые модели Lenovo используют его для поддержки устройства чтения смарт-карт). Для карт подключения WWAN предпочтительными методами подключения стали либо разъемы mini-PCIe, либо варианты с подключением через USB. Для внешних настольных видеокарт и других периферийных устройств, которые взаимодействуют с PCI Express, Thunderbolt заменил ExpressCard в этой роли из-за его более высокой скорости и способности использовать несколько линий PCIe 2.0; первая и вторая версии Thunderbolt предлагали максимальную пропускную способность 20 Гбит / с с четырьмя линиями PCIe 2.0, в то время как ExpressCard могла набирать максимум 5 Гбит / с с одной полосой PCIe 2.0.

Background details

It is a fact that the ExpressCard is the next generation of PC Card technology capable of adding new hardware capabilities into notebook computers. The ExpressCard Standard was designed and brought out by PCMCIA member companies that are pioneers in the field of PC technology. PCMCIA is a non-profit trade association founded two decades ago by several well-known PC suppliers who laid out norms and technical standards for PC Card technology.

The PC Card Standard was the basis for the ExpressCard standard, including the 16-bit PC Card and the popular CardBus PC Card. Market analysts expect the ExpressCard technology to usurp the CardBus PC Card. This is quite possible because ExpressCard technology uses a less complicated connector.
