Вертушки-самоцветы
Мы разобрали всего три типа коннекторов. Но бывают и другие. Например, шестиконтактные коннекторы. Это особенность самых технологичных вентиляторов. Нет, они не отличаются по характеристикам и не дуют морозом в жаркий день. Это обычные вентиляторы, но с подсветкой. Пожалуй, появление таких вентиляторов начинает новую эпоху компьютерных сборок. Как когда-то персональный компьютер превращали в комфортный, теперь комфортный ПК становится красивым.
Повальное распространение RGB в игровых сборках заставляет производителей добавлять подсветку везде. И, если наушники, мышь или клавиатура — это самостоятельные устройства и могут программироваться как угодно, то вентилятор — штука простая и не имеет встроенного контроллера для управления подсветкой. Поэтому настройкой и синхронизацией подсветки в пределах системного блока занимается материнская плата. Чтобы было красиво и по феншую, производители ввели еще несколько пинов, которые отвечают за управление подсветкой.
Причем возникла новая путаница. Каждый завел свою технологию и продвигает только ее. Это мешает собрать универсальную систему подсветки, поэтому выбор каждой детали в компьютере теперь обусловлен еще и поддержкой фирменных технологий. У Asus это Aura Sync, у Gigabyte — RGB Fusion, а MSI продвигает Mystic Light. Это только софтовая сторона вопроса.
В техническом же плане управление подсветкой различается еще и рабочим вольтажом, а также количеством пинов. Для управления подсветкой часто используют разъемы 12V-G-R-B, 5V-G-R-B или 5V-D-G. Они сильно отличаются и не имеют обратной совместимости. И вот почему.
Светодиоды бывают трех типов: одноцветные, RGB и ARGB. В первом и втором варианте это обычные диоды с одни или тремя катодами, которые управляются аналогово: 12 вольт для питания и по проводу на каждый цвет. ARGB или лента с адресным управлением работает на диодах со встроенными контроллерами.
В каждую лампочку встроен контроллер, который управляет ее яркостью и цветом по цифровому каналу. Обычно, это тип подключения 5V-D-G. Где 5V — 5 вольт, G — масса, а D — Digital Input. Тот самый DI, который передает информацию каждому контроллеру и диоду отдельно, адресно. Что умеют такие ленты:
Каждая лампочка управляется самостоятельно, поэтому может показать любой из миллиона цветов независимо, а также с разной яркостью.

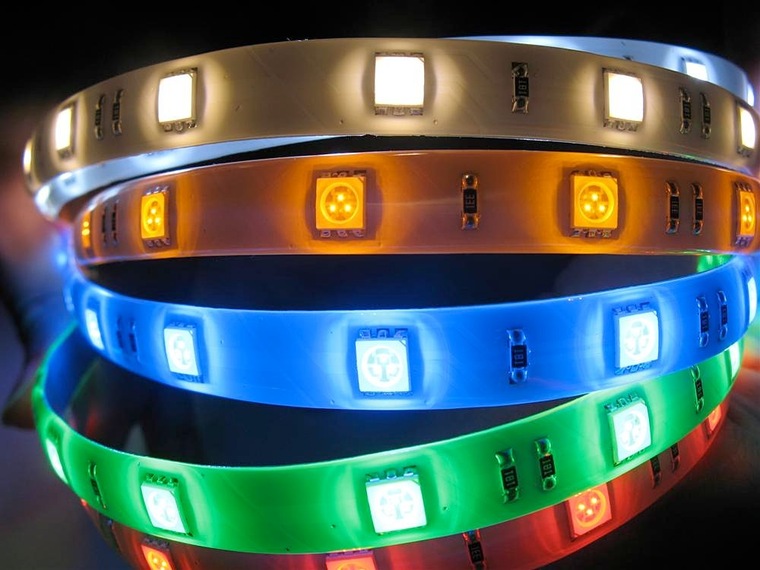

Обычная RGB-лента тоже принимает различные оттенки, но делает это полностью:
Это ограничивает возможности кастомизации и уже перестает пользоваться спросом как в компьютерном сегменте, так и в промышленном, где основное применение ARGB-диоды находят в бегущих строках и мультимедийных баннерах.
В материнских платах управление подсветкой работает через один разъем. Чтобы подключить к нему несколько вентиляторов, используют внешние контроллеры или разветвители.
Контроллеры, к слову, тоже питаются от разъемов блока питания SATA или Molex.
Электрические методы определения проводков гарнитуры
Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.
Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.
Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.
Нет мультиметра? Не беда
воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.
Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.
Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.
Сравнение напряжения на стандартных и обычных кулерах
Кулеры компьютеров являются важной частью системы охлаждения, которая позволяет поддерживать оптимальную температуру внутри компьютера для надежной работы. Напряжение, на котором функционируют кулеры, является одним из факторов, определяющих их производительность и эффективность
Стандартные кулеры, поставляемые с большинством компьютеров, обычно функционируют на напряжении 12 Вольт. Это стандартное напряжение, которое используется во многих устройствах, подключаемых к компьютеру, и оно обеспечивает достаточную мощность для надлежащего вентилятора кулера.
Однако, есть и обычные (обычно называемые «производительные») кулеры, которые могут работать на более высоком напряжении, например, 24 Вольта. Это позволяет им развивать более высокую скорость вращения, обеспечивая более сильное охлаждение. Такие кулеры обычно применяются в системах с повышенными требованиями к охлаждению, например, в компьютерах для игр или оверклокинговых системах.
Однако, стоит отметить, что использование более высокого напряжения может потребовать дополнительных мер безопасности, таких как использование импульсного трансформатора или стабилизатора напряжения, чтобы обеспечить надлежащую работу кулера.
Итак, сравнение напряжения на стандартных и обычных кулерах показывает, что стандартные кулеры работают на напряжении 12 Вольт, тогда как обычные кулеры могут работать на более высоком напряжении, таком как 24 Вольта или больше. Выбор между стандартными и обычными кулерами, а также соответствующим напряжением, зависит от требований пользователя и особенностей компьютерной системы.
Как проверить кулер на ноутбуке: программный и аппаратный тест работоспособности
Обзор лучших автомобильных зарядок для телефонов
Вот на какие АЗУ и USB-адаптеры стоит обратить внимание автомобилистам:
Anker Power Drive 2. Зарядка Power Drive 2 от Anker может похвастать прежде всего тем, что оснащена системой Menas MultiProtect, защищающей аксессуар от перегревания и перенапряжения. Водителю не придётся беспокоиться по поводу возможного пожара и ежеминутно щупать зарядку рукой.
Интересна также технология IQ Power. Благодаря этой технологии АЗУ от Anker распознаёт устройство и обеспечивает ровно такую силу тока, чтобы зарядка была максимально быстрой, но не вредила аккумулятору гаджета. Аксессуар имеет весьма лаконичный вид, удобен в использовании и оснащён небольшим светодиодом, что обеспечивает дополнительное удобство. Стоимость АЗУ от Anker – около 600 рублей.

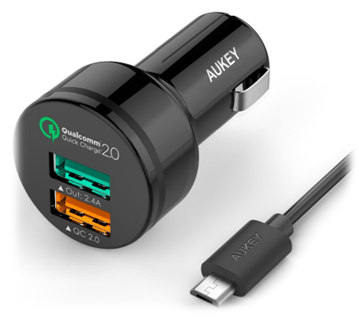

Aukey CC-T1. Этот вариант рекомендуется рассмотреть автомобилистам, которые владеют смартфонами, поддерживающими технологию быстрой зарядки – например, Samsung Galaxy S7или YotaPhone 2. Aukey имеет 2 порта: один стандартный, второй Quick Charge.
Подзаряжать с помощью стандартного порта допустимо и смартфон, и планшет – выходная сила тока составляет 2.4 А. В комплекте с адаптером находится фирменный USB-кабель со штекером Micro-USB. Стоимость всего комплекта – около 1 тыс. рублей.
1byone. Зарядка 1byone — великолепный вариант для тех, кому нужно много портов и кто не хочет платить за это гигантскую сумму. Адаптер имеет 3 USB-порта, каждый из которых обеспечивает выходную силу тока в 2.4 А.
АЗУ 1byone примечательно ещё и тем, что оснащено специальным чипом IC, благодаря которому способно определять подключенные устройства (как и аксессуар от Anker) и решать, какую силу тока подать, чтобы зарядка шла максимально интенсивно. iPhone 6 при помощи 1byone удастся зарядить с 0 до 100% всего за 1.5 часа, а iPad Air 2 – за 4 часа. Стоит этот адаптер немногим более 500 рублей.
Безымянная зарядка с LED-экраном. Китайские торговые площадки GearBest и AliExpress уже приучили своих постоянных покупателей к тому, что товары весьма достойного качества могут не иметь марки и названия. Такое устройство стоит порекомендовать автомобилисту, который ищет прежде всего дешевизну:
Зарядка с простым названием Car Charger имеет два USB-порта и выдаёт ток силой до 3.1 А на оба. При использовании одного порта выходная сила тока равна примерно 2 А – следовательно, можно с успехом подзаряжать планшеты и фаблеты. LED-дисплей демонстрирует температуру устройства и в теории позволяет пользователю предотвратить перегревание. Однако для отечественных автомобилистов информация о температуре бесполезна – используется шкала Фаренгейта, которую поменять на шкалу Цельсия никакой возможности нет.
Стоимость этого «китайского чуда» — чуть более 150 рублей.
Распиновка приборной панели ВАЗ2105, 2106, 2107
Старая панель (с указателем давления масла)
Кроме наличия указателя давления масла стоит отметить, что в этой приборной панели отсутствует лампа индикации воздушной заслонки (подсос), а лампа аварийного давления масла находится рядом с указателем давления. За то в ней присутствуют лампы низкого уровня тормозной жидкости и противотуманных фонарей.
Белая 6-клеммовая колодка X1:
- Датчик уровня бензина
- Контрольная лампа указателей поворота
- Датчик заряда АКБ (вольтметр -)
- Контрольная лампа уровня бензина
- Общий плюс (+)
- Датчик заряда АКБ (вольтметр +)
Белая 8-клеммовая колодка X2:
- Контрольная лампа противотуманных фонарей
- Контрольная лампа дальнего света
- Контрольная лампа габаритов
- Пустой
- Контрольная лампа заряда АКБ
- Контрольная лампа уровня тормозной жидкости
- Пустой
- Контрольная лампа стояночного тормоза
Оранжевая 6-клеммовая колодка X3:
- Общий минус (-)
- Тахометр ВАЗ
- Подсветка приборов
- Датчик давления масла
- Контрольная лампа давления масла
- Датчик температуры охлаждающей жидкости
Новая панель приборов (с эконометром)
Здесь же всё наоборот – указатель давления масла отсутствует (вместо него эконометр), вместо лампы уровня тормозной жидкости – лампа подсоса (или лампа системы управления двигателем на инжекторах), а вместо лампы противотуманных фонарей – лампа давления масла.
Белая 6-клеммовая колодка X1:
- Датчик уровня бензина
- Контрольная лампа указателей поворота
- Датчик заряда АКБ (вольтметр -)
- Контрольная лампа уровля бензина
- Общий плюс (+)
- Датчик заряда АКБ (вольтметр +)
Белая 8-клеммовая колодка X2:
- Контрольная лампа габаритов
- Контрольная лампа дальнего света
- Контрольная лампа давления масла
- Пустой, но в проводке присутствует клемма, идущая к датчику уровня тормозной жидкости
- Контрольная лампа заряда АКБ
- Контрольная лампа воздушной заслонки (подсоса) или блока управления двигателем для инжекторов
- Пустой
- Контрольная лампа стояночного тормоза (ручник)
Оранжевая 6-клеммовая колодка X3:
- Общий минус (-)
- Тахометр (если данный контакт пустой, значит тахометр на контакте #4)
- Подсветка приборов
- Пустой, а если не пустой – к тахометру
- Пустой
- Датчик температуры охлаждающей жидкости
Устройство и назначение USB
Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.
Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную распайку или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.
Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.
Основные характеристики вентиляторов
Распиновка подключения переднего жгута электропроводки на автомобиле Лада Приора ВАЗ 2170
От переднего электрожгута подается ток на те электроприборы, которые размещены в передней подкапотной части авто, такие как комплекс световой техники, звуковое устройство, подключения генератора и стартера, мотор электроомывателя, вентилятора системы охлаждения и т.д. Жгут соединен штекерами-гнездами 18,19,20 с пучком проводов приборов панели, штекером 37 к клеммной колодке заднего жгута.
| № контакта | Расшифровка |
| 1 | Коммутаторный мотор постоянного тока |
| 2 | Аккумулятор |
| 3 | Генератор энергии |
| 4 | Разъемы жгута аккумулятора, стартера и переднего жгута |
| 5-7 | Разъемы жгута переднего к жгуту панели приборов |
| 8 | Прерыватель подкапотной подсветки |
| 9-10 | Блоки фар головного освещения |
| 11 | Индикатор уровня тормозной жидкости |
| 12 | Датчик измерения наружной температуры |
| 13 | Электрический моторчик омывателя лобового стекла |
| 14 | Датчик заднего хода |
| 15 | Вентилятор охлаждения радиатора |
| 16 | Моторедуктор заслонки печки |
| 17 | Резервный нагрузочный резистор |
| 18 | Электродвигатель очистителя передних стекол |
| 19 | Основной блок реле и предохранителей |
| 20 | Мотор отопителя |
| 21,22 | Устройства подачи звуковых сигналов |
| А1, А2, В1, В2 | Места крепления заземления переднего жгута |
Переднему электрожгуту цепи проводов соответствует заводской номер 2170-3724010;
Электрожгут цепи проводов аккумулятора с корпусом под номером 2170-3724080;
Электрожгут идущий от аккумулятора к стартеру обозначен номером 2170- 3724070.
Какой вентилятор лучше для моего ПК?
Если учесть все различия между вентиляторами PWM и DC, вентиляторы PWM имеют небольшое преимущество перед вентиляторами постоянного тока. Но разница не так велика в текущем сценарии.
В заключение, если у вас есть только 3-контактные разъемы для вентиляторов на материнской плате, использовать вентилятор постоянного тока. Если у вас есть 4-контактные разъемы, предпочтительнее использовать PWM, но вентилятор постоянного тока также подойдет
Важно то, что вы используете более одного вентилятора корпуса, особенно для мощных систем, для лучшего воздушного потока и наименьшего шума
Кроме того, контроль скорости не является большой проблемой для вентиляторов шасси по сравнению с вентиляторами процессора. Поэтому обычно рекомендуется используйте вентилятор PWM в качестве вентилятора процессора. Однако вы можете установить любой тип вентилятора в качестве вентилятора корпуса или корпуса.
Часто задаваемые вопросы
1. Могу ли я подключить блок питания более высокого напряжения к компьютерному вентилятору с более низким номинальным напряжением?
Не рекомендуется подключать источник питания более высокого напряжения к компьютерному вентилятору с более низким номинальным напряжением. Это может привести к повреждению вентилятора и других компонентов вашей системы. Всегда проверяйте, чтобы подаваемое напряжение соответствовало указанным требованиям вентиляторов.
2. Могу ли я использовать другой источник питания для работы вентиляторов компьютера?
Да, вы можете использовать другой источник питания для работы вентиляторов вашего компьютера. Доступны различные опции, такие как внешние контроллеры вентиляторов или блоки питания, специально предназначенные для работы вентиляторов. Обязательно выберите источник питания, который соответствует требованиям к напряжению ваших вентиляторов.
3. Как определить требования к напряжению вентилятора моего компьютера?
Чтобы определить требования к напряжению вентилятора вашего компьютера, вы можете обратиться к спецификациям вентиляторов, предоставленным производителем. В этих спецификациях обычно упоминаются необходимые напряжение и ток для правильной работы.
4. Можно ли регулировать напряжение, подаваемое на вентилятор компьютера?
В большинстве случаев напряжение, подаваемое на компьютерные вентиляторы, регулируется материнской платой или внешним контроллером вентиляторов. Хотя некоторые вентиляторы допускают ручную регулировку напряжения, рекомендуется полагаться на автоматическое регулирование системы, чтобы обеспечить надлежащую работу и предотвратить возможные повреждения.
5. Каковы риски подачи неправильного напряжения на вентилятор компьютера?
Подача неправильного напряжения на вентилятор компьютера может привести к различным проблемам, включая выход из строя вентилятора, повышенный уровень шума, уменьшение воздушного потока и даже повреждение двигателя вентилятора или других компонентов вашей системы
Крайне важно соблюдать указанные требования к напряжению для поддержания оптимальной производительности и долговечности вентиляторов
Снижение оборотов кулера
Если производительность работы кулера после замены стала больше необходимой, можно снизить обороты, уменьшив подаваемое на него напряжение питания. Достаточно включить в разрыв красного провода один диод любого типа, или несколько последовательно, катодом (он обычно маркирован полоской на корпусе) в сторону кулера. Если не понятна маркировка диода, то можно его включить, как придется, если кулер не будет вращаться, поменять местами концы подключения диода.
Один диод, уменьшит питающее напряжение на 0,8 В, или до 11,2 В. Включение последовательно, например, пяти диодов, уменьшат напряжение питания кулера на 4 В, оно станет равным 8 В.
Снизив обороты, нужно убедиться, что процессор не перегревается при работе на полной нагрузке. Для этого есть , позволяющие контролировать скорость вращения кулера и температуру нагрева процессора не выходя из операционной системы. Работа процессора в тяжелом тепловом режиме приводит к замедлению его быстродействия, возможны сбои в работе компьютера и даже зависание.
Распиновка разъёмов подключения
Несмотря на то, что внешне вентиляторы выглядят примерно одинаково (электродвигатель с крыльчаткой, закрепленные на каркасе), существуют разные схемы их подключения к цепям питания и различия в распиновке разъемов питания кулера. Связано это с их разным внутренним устройством.
2 pin
Самые простые вентиляторы имеют разъем всего из двух контактов. На них подается питание +12 вольт на красный провод, и 0 вольт на черный. Обратной связи такие вентиляторы не имеют и их частоту вращения (а также исправность) определить невозможно.
3 pin
Наиболее распространенный тип вентилятора с терминалом на 3 pin. Здесь к выводам питания добавился еще один контакт от датчика Холла, установленного на корпусе электродвигателя. За один оборот ротора он формирует два импульса. По частоте появления импульсов компьютер отслеживает обороты кулера и мониторит его исправность. При возникновении нештатной ситуации генерируется сигнал тревоги. Посмотреть обороты в режиме реального времени можно с помощью специальных утилит. Например, Everest.
К сожалению, единого стандарта цветовой маркировки выводов нет. Большинство производителей придерживаются двух типов обозначений. Они приведены в таблице.
| Назначение провода | Цвет изоляции | |
|---|---|---|
| Вариант 1 | Вариант 2 | |
| 0 вольт (общий провод) | Черный | Черный |
| +12 вольт | Красный | Желтый |
| RPM (частота вращения) | Желтый | Зеленый |
Нулевой провод в черной изоляции всегда расположен с краю, поэтому проблем с идентификацией выводов обычно не бывает, подключение кулера к блоку питания производится корректно.
4 pin
Более продвинутые кулеры имеют дополнительный вход PWM (ШИМ)
На него подаются импульсы стабильной частоты, но изменяемой скважности. В зависимости от ширины импульса изменяется среднее напряжение и средний ток через электродвигатель
Так регулируются обороты крыльчатки. Это позволяет создавать системы автоматического управления частотой вращения. При отсутствии необходимости обороты можно уменьшать, снижая шум и расход электроэнергии. При росте температуры в охлаждаемой области частота вращения автоматически увеличивается, повышая эффективность охлаждения.
Здесь также наиболее распространены два варианта цветовой маркировки выводов. Цоколевка разъема при этом одинаковая.
| Назначение входа/выхода | Цвет провода | |
|---|---|---|
| Маркировка 1 | Маркировка 2 | |
| 0 вольт (земля, общий провод) | Черный | Черный |
| +12 вольт | Красный | Желтый |
| RPM (частота вращения) | Желтый | Зеленый |
| PWM (управление оборотами) | Синий | Синий |
В обоих случаях первые три провода повторяют последовательность варианта с тремя контактами, а вход управления оборотами всегда выполнен проводником в синей изоляции.
Последствия повышенного напряжения для вентилятора
Вентиляторы компьютера работают на основе электричества, и для своей работы требуют определенного напряжения. Повышение напряжения сверх допустимых значений может иметь негативные последствия для работы вентиляторов.
Одним из возможных последствий повышенного напряжения является увеличение скорости вращения вентилятора. При повышенной скорости вращения, вентилятор может генерировать больше шума и вибрации, что может стать причиной дискомфорта для пользователя. Кроме того, повышенная скорость вращения может привести к ускоренному износу подшипников вентилятора, что в свою очередь может привести к его поломке.
Еще одним возможным последствием повышенного напряжения для вентилятора является увеличение его энергопотребления. Высокое напряжение может привести к увеличению потребляемой мощности, что может оказывать дополнительную нагрузку на источник питания компьютера. При продолжительном использовании вентиляторов с повышенным энергопотреблением, это может привести к перегреву и нестабильной работе всего компьютера.
Для того чтобы избежать возникновения перечисленных проблем, важно соблюдать рекомендации производителя по напряжению питания вентилятора. Также стоит убедиться, что источник питания компьютера способен обеспечить стабильное напряжение на достаточном уровне для нормальной работы всех устройств
Распиновка вентиляторов: зачем компьютерному вентилятору четвёртый провод
В компьютерном блоке распиновка вентиляторов охлаждения бывает в основном двух типов — 3 проводные и 4 проводные. Чем вызвана необходимость изменения конструкции разъемов, в чем заключается их практическая особенность? Если это относится к технической стороне конструкции, тогда в чем разница между вентиляторами с 3 и 4 контактами? В этой статье мы попробуем ответить на такой вопрос.
Распиновка вентиляторов: основные их отличия
Если предоставить краткую техническую характеристику этим устройствам охлаждения, то вентиляторы PWM поставляются с 4-контактными разъемами. Они имеют полностью автоматическое управление скоростью вращения крыльчатки через 4-контактные разъемы PWM на материнской плате.
Обратите внимание, что 4-контактные вентиляторы также могут быть подключены к 3-контактным электроразъемам на вашей системной плате. При подключении к 3-контактным коннекторам, кулер будет работать на полной скорости (если системная плата не поддерживает управление скоростью на основе напряжения)
Вентиляторы с распиновкой 4 pin в основном применяются в более современных системных платах. К тому, же они показали высокую эффективность при использовании их для принудительного охлаждения центрального процессора компьютера, в то время традиционные могут иметь только три коннектора. Понять для чего это нужно, по моему элементарно.
Вентиляторы имеющие распиновку под четыре ножки считаются более эффективными, так как способны контролировать скоростной режим вращения рабочего колеса вентилятора. Для этого кулеры используют широтно-импульсную модуляцию, тем самым гарантирую высокую производительность принудительного охлаждения ЦП.
Создается такой контроль за счет наличия 4-го добавочного провода, с помощью которого подается команда от микросхемы управления на вентилятор. Что касается вентиляторов с распиновкой разъема на три провода, то они также располагают сигнальным проводом. Однако скорость вращения крыльчатки обусловливается изменением напряжения на кабеле питания.
Варианты подключения кулеров с различной распиновкой
- Трех-контактный к четырех-контактному разъему. Выбор скорости вращения выполняется изменением выходного напряжения. Однако, не исключен такой вариант, что вентилятор будет работать беспрерывно. Это означает, что материнская плата не имеет возможности управлять им.
- Четырех-контактный к четырех-контактному разъему. Гарантируется безусловный скоростной контроль вращения, согласно задающих микросхемой данных.
- Четырех-контактный к трех-контактному разъему. Четырех-проводной вентилятор, соединенный с разъемом на три контакта может не включится. В этом случае придется переменить местами третий и четвертый провода, а провод с помощью которого регулируется обороты оставить свободным. Тем не менее, при такой схеме, контроль за скоростью вращения осуществить будет невозможно.
Какой вентилятор предпочтительней брать?
Несомненно лучшим вариантом будет кулер с четырех-проводным коннектором, так как он более эффективный и современный. Тем более если на материнской плате имеются 4-контактные разъемы.
Работа четырех-проводного вентилятора
Предыдущая запись Мосфет транзистор гигантского размера своими руками
Следующая запись Система охлаждения компьютера: как снизить температуру ПК
Снятие и установка щитка приборов, конструкция, эксплуатация, описание, устройство, ремонт автомобилей нива ваз 2121, двигатель, сборка, разборка, трансмиссии, коробки передач
Снятие и установка щитка приборов
Для снятия щитка приборов отсоединяют провод от клеммы «-»аккумуляторной батареи. Отжимают прошивкой 4 (рис. 187) пружинныескобы 3 через специальные отверстия в нижней части панели приборов 1и вынимают щиток 2 приборов из гнезда панели приборов
При снятиищитка необходимо обратить внимание на то, как был проложен гибкийвал привода спидометра, чтобы при установке щитка расположить гибкийвал по прежней трассе. Отсоединяют провода от жгута проводов щиткаприборов и гибкий вал от спидометра
Рис. 187. Снятие щитка приборов
Установку щитка приборов выполняют в порядке, обратном снятию.При монтаже нельзя допускать перегибов гибкого вала приводаспидометра, приводящих к остаточной деформации оболочки вала.Радиусы изгиба вала в смонтированном состоянии должны быть не менее100 мм.
Методика поиска неисправностей приборов
Указатель температуры охлаждающей жидкости. Если стрелка указателянаходится постоянно в начале шкалы, то при включенном зажиганииотсоединяют провод от датчика указателя и соединяют наконечникпровода с корпусом. Если стрелка отклонится, то неисправен датчик иего заменяют. Если стрелка не отклоняется, то снимают щиток приборови при включенном зажигании соединяют с корпусом штекер «V»указателя. Отклонение стрелки в этом случае укажет на исправностьприбора и на повреждение провода, соединяющего датчик с указателем.Если стрелка не отклоняется, то заменить прибор.
Если стрелка указателя постоянно находится в красной зоне, то привключенном зажигании отсоединяют провод от датчика. При неисправномдатчике стрелка должна вернуться к началу шкалы. Если стрелкаостается в красной зоне, то или провод имеет, замыкание с корпусом,или поврежден прибор. Исправность прибора можно проверить,отсоединив от указателя зеленый провод, идущий от датчика. Привключенном зажигании стрелка должна вернуться к началу шкалы.
Указатель уровня топлива. Методика проверки аналогична описаннойвыше. При этом надо иметь в виду, что к штекеру «W» датчика 20 (см.рис. 186) указателя присоединяется провод, идущий к контрольнойлампе резерва топлива, а к штекеру «Т» — провод, идущий к самомууказателю.
Если стрелка указателя постоянно находится в начале шкалы и неотклоняется после замыкания с корпусом наконечника провода,отсоединенного от штекера «Т» датчика, то необходимо проверитьприбор. Для этого снимают щиток приборов и при включенном зажиганиисоединяют с корпусом штекер «S» указателя. При исправном приборестрелка должна отклоняться до конца шкалы.
Если стрелка постоянно находится в конце шкалы, то исправностьприбора можно проверить, отсоединив от указателя розовый провод,идущий к штекеру «Т» датчика. В этом случае у исправного прибора привключенном зажигании стрелка должна находиться против отметки «О».
Указатель давления масла. Методика проверки аналогична описаннойвыше. При поиске неисправностей следует соединять с корпусом штекер«HN» указателя или отсоединять от него серый провод с чернымиполосками, идущий от датчика.
Читать про устройство иконструкцию автомобиля ВАЗ 2121 Нива…
Читайте так же про автомобили:
ВАЗ 2101,ВАЗ 2106,Нива ВАЗ 2121Нива ВАЗ 2123, ВАЗ 2108
Антикорозионную обработкуавтомобилей, Ремонт автомобилейпосле аварий
Москвич 412, Москвич АЗЛК 2141
Волга ГАЗ 24
Виды и назначение вентиляторов для ПК
Самыми мощными источниками тепла внутри корпуса ПК являются центральный процессор на материнской плате и графический процессор на видеокарте. Для них устанавливаются отдельные вентиляторы, конструктивно объединенные с теплоотводящими радиаторами. Такую систему обычно называют кулером (в отличие от корпусного вентилятора), хотя в англоязычной технической литературе такого термина нет. Там он называется Heatsink and fan.

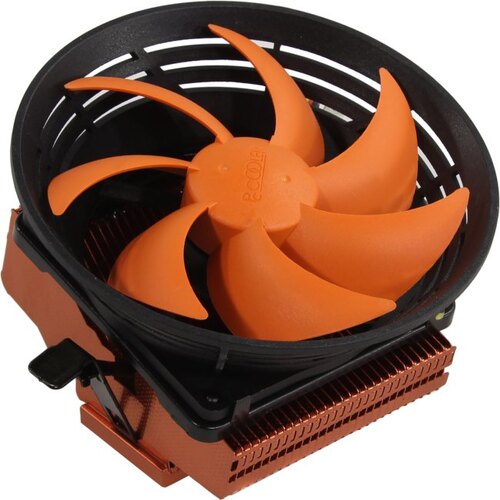

Блок вентилятор-теплоотвод.
Остальные составляющие ПК все вместе выделяют тепла меньше, и для создания комфортного режима достаточно общей системы отвода нагретого воздуха. Раньше для этого было достаточно одного устройства, нагнетавшего воздух внутрь корпуса. Нагретые воздушные массы выходили через вентиляционные отверстия. Сейчас эффективной считается приточно-вытяжная система. Она состоит из одного или нескольких нагнетающих устройств, и одного или нескольких вытяжных, высасывающих нагретый воздух наружу. Возможности установки одного или нескольких кулеров зависит от конструкции корпуса.
Также вентилятор обычно встроен внутрь БП компьютера. Подключение кулера к блоку питания выполняется в процессе изготовления и при эксплуатации не изменяется. Но в связи с широким распространением стандарта 80 PLUS, в самых дорогих источниках уровней 80+ Platinum и 80+ Titanum электродвигатель с крыльчаткой, как мощный потребитель, все чаще исключается из конструкции устройства. Вместо этого применяются другие меры для отвода тепла.

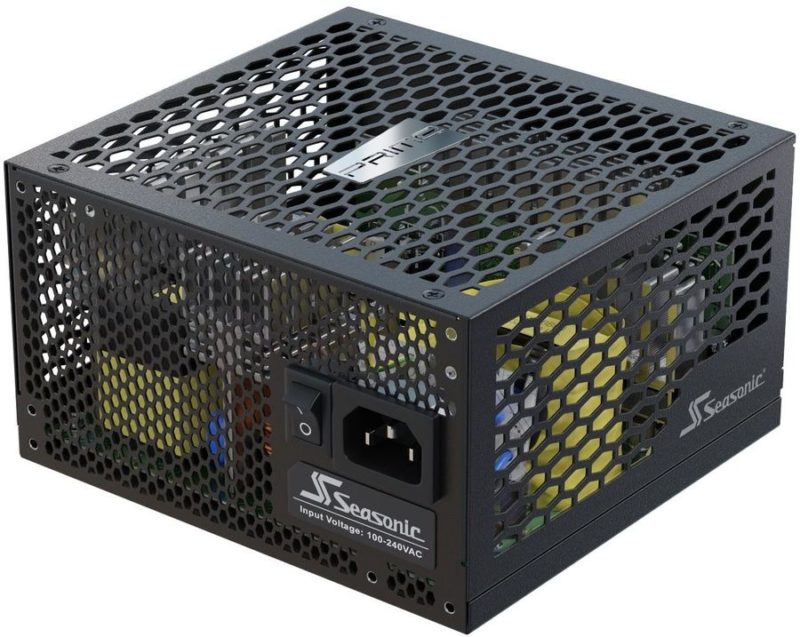

Беcкулерный блок питания.
Не стартует вентилятор? Поправимо!
Самый распространённый способ – это подать на вентилятор пониженное напряжение, обычно 7 В вместо стандартных 12-и. Как правило, для этого достаточно переткнуть один проводок и одним выстрелом мы убиваем двух зайцев: снижаем уровень шума до приемлемого, но всё же понижаем температуру. Поскольку стартовое напряжение для многих вентиляторов составляет те самые 7 В, большинство безболезненно переносят эту процедуру.
Большинство, но не все :о(. К сожалению, я не раз встречал вентиляторы, которым семи вольт недостаточно для того, чтобы стартовать, хотя вполне хватает для поддержания стабильной работы. Если чуть-чуть подтолкнуть лопасти, то вентилятор без проблем крутится до следующего включения, когда опять возникает проблема со стартом. Согласитесь, что запуск вентилятора вручную – это не самое удобное решение и зачастую оно становится невозможным, если доступ к вентилятору затруднён.
Перед нами встала задача обеспечить номинальное питание вентилятору только в момент пуска и пониженное в течение последующей работы. Оказалось, что решение буквально лежит на поверхности и доступно любому, кто способен держать паяльник в руках.
В нашем случае никаких проводков перетыкать не нужно и вентилятор запитывается от стандартных 12 В. Чтобы обеспечить необходимое для постоянной работы напряжение, в разрыв 12-вольтового провода мы последовательно впаиваем несколько диодов в прямом направлении. При этом на каждом из них будет падать около 0.7 В. Количество диодов подбирается так, чтобы получить на выходе нужное напряжение. Например, мы использовали восемь подходящих кремниевых диодов, выпаянных из мертвого блока питания, и получили на выходе 6.8 В.
А теперь – сама идея :о). Параллельно диодам впаивается конденсатор (или несколько, соединенных параллельно) ёмкостью 2000 мкФ или больше. Что происходит при включении? Поскольку конденсаторы в момент пуска разряжены, их сопротивление для постоянного тока равно нулю и ток течёт через них, а не через цепочку диодов, где сопротивление выше. В результате вентилятор запускается, получая полноценные 12 В. Но как только конденсаторы зарядятся (до величины напряжения, которое падает на цепочке диодов), их сопротивление увеличивается до бесконечности, и эта линия питания перекрывается. Ток вынужден течь через диоды, выдавая нам на выходе необходимое пониженное напряжение.
Хорошо, но при последующем запуске конденсаторы уже заряжены, ток через них не идёт, а после диодов вентилятор получает пониженное напряжение и не стартует. Что делать? Для этого мы впаяли небольшое сопротивление, через которое конденсаторы разряжаются при отключении питания и наша маленькая схемка вновь готова к работе!
Важность правильного напряжения на кулере
Кулер компьютера – это важное устройство, отвечающее за охлаждение процессора и других компонентов системного блока. Он обеспечивает поддержание оптимальной температуры, предотвращает перегрев и повреждение электронных компонентов
Правильное напряжение на кулере имеет огромное значение для его эффективной работы и долговечности.
Кулеры компьютеров обычно питаются от разъема на материнской плате или отдельного источника питания. В зависимости от типа кулера, он может работать при разных напряжениях. Подходящее напряжение зависит от модели и требуемой скорости вращения лопастей. Использование неверного напряжения может привести к неправильной работе и даже выходу из строя кулера.
Недостаточное напряжение на кулере может привести к низкой производительности охлаждения и, как следствие, к повышению температуры компонентов системы. Это может вызвать сбои в работе компьютера и даже привести к их поломке. Постоянная работа при низком напряжении может также привести к износу мотора кулера и к его досрочному выходу из строя.
С другой стороны, чрезмерное напряжение может повлечь за собой перегрев и выход из строя кулера, а также других компонентов компьютера, подключенных к нему. Если напряжение значительно превышает рекомендуемое, это может быть вызвано неисправностью источника питания или неправильным подключением кулера.
Важно установить правильное напряжение на кулере, следуя рекомендациям производителя и инструкции по его подключению. Если вы не уверены, какое напряжение требуется для вашего кулера, рекомендуется обратиться к руководству пользователя или обратиться к специалисту
| Преимущества правильного напряжения на кулере: |
|---|
|
