Программы для создания плана эвакуации людей при пожаре

Как начертить своими руками план эвакуации

Способы изготовления планов эвакуации людей при пожаре зависят от необходимого количества готовых экземпляров чертежа. К примеру, в небольших организациях, где достаточно одного экземпляра, можно ограничиться простым листком бумаги и фломастерами чёрного и красного цветов. В больших учреждениях, где требуется сразу несколько копий документа, можно прибегнуть к помощи принтера и компьютера (принтер обязательно должен быть цветным, так как определенные части плана должны быть обозначены красным цветом).

Если вам необходимо изготовить один крупный экземпляр плана эвакуации для коридора и несколько небольших для кабинета, то первый можно изготовить от руки, а остальные – на компьютере. На этом видео можете посмотреть, как сделать большой фотолюминесцентный план эвакуации на цветном принтере.

При разработке плана следует пользоваться только плотной и качественной бумагой, независимо от того, какой способ изготовления выбран. Для многоэтажных зданий следует подготовить несколько чертежей, по одному на каждый этаж.

Подготовка чертежа начинается с того, что на бумагу переносят схему этажа. Вам необходимо узнать, в каком из подразделений он хранится, после чего попросить предоставить вам его копию. Обратитесь к человеку, который ответственен за пожарную безопасность, и узнайте то, как они должны выглядеть. Самостоятельно определять эти пути нельзя, так как вы не можете в точности знать, какие них можно использовать, а какие – нет.

Пути эвакуации наносятся на план яркими, красными линиями. Обязательные стрелки, которые указывают, как и куда следует перемещаться при возникновении пожара, так же помечают красным цветом.

После этого на плане следует аккуратно выделить месторасположение пожарных гидрантов (огнетушителей, электрощитов, умывальников, стационарных телефонов, противопожарного инвентаря). Внизу плана эвакуации указываются телефонные номера аварийных служб (для стационарных и мобильных телефонов). В завершении на плане необходимо подставить все необходимые подписи и разместить листы на видных местах, тщательно прикрыв их оргстеклом.

Если вы предприниматель, то немаловажное значение имеет забота о безопасной жизнедеятельности сотрудников предприятия. План эвакуации при пожаре можно создать своими руками

Самый простой вариант делают в программе Word. Для этого используется вставка. не представляет труда для того, кто является опытным пользователем ПК. Эффективные инструменты позволяют не тратить много времени на работу.

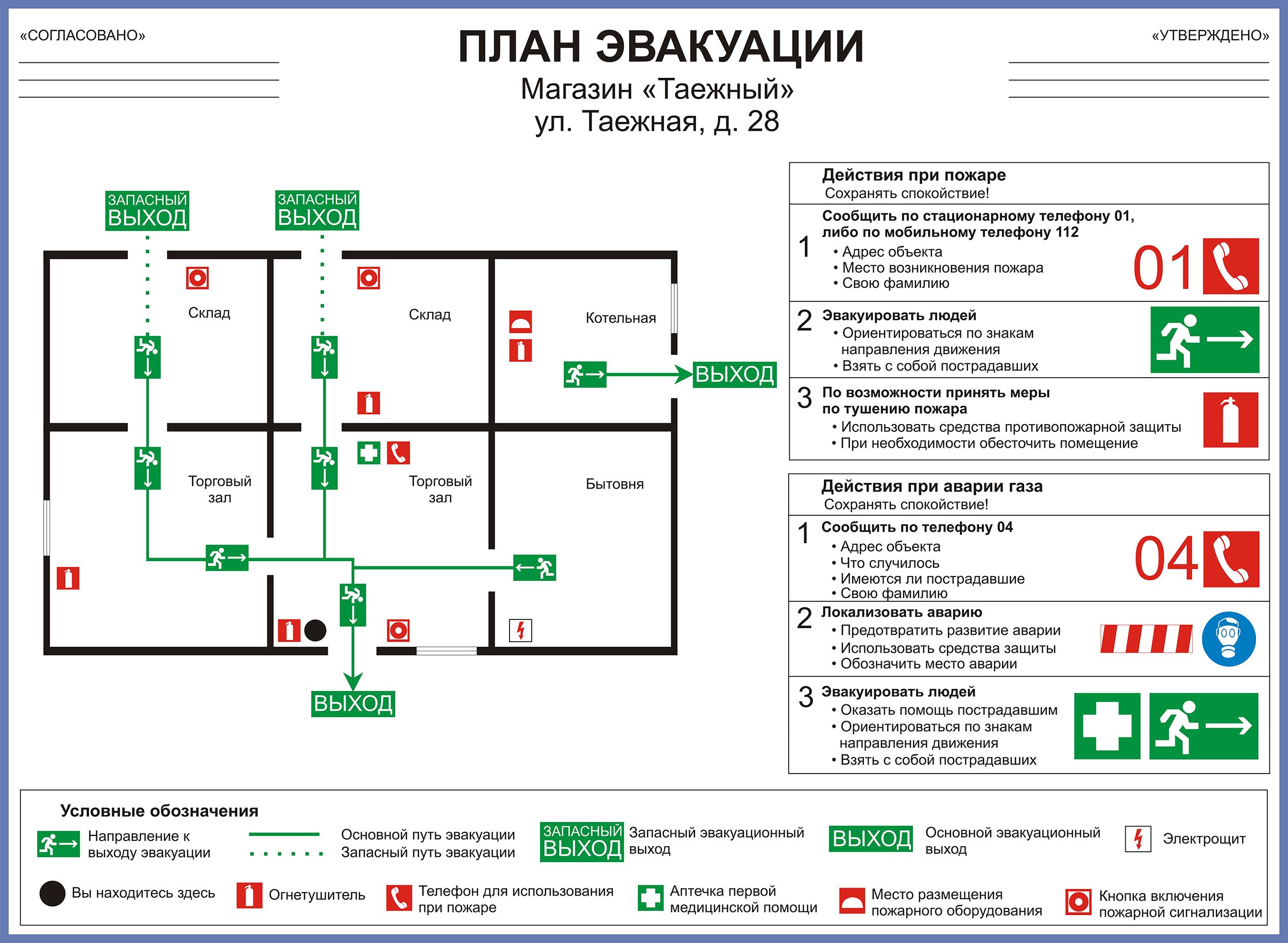

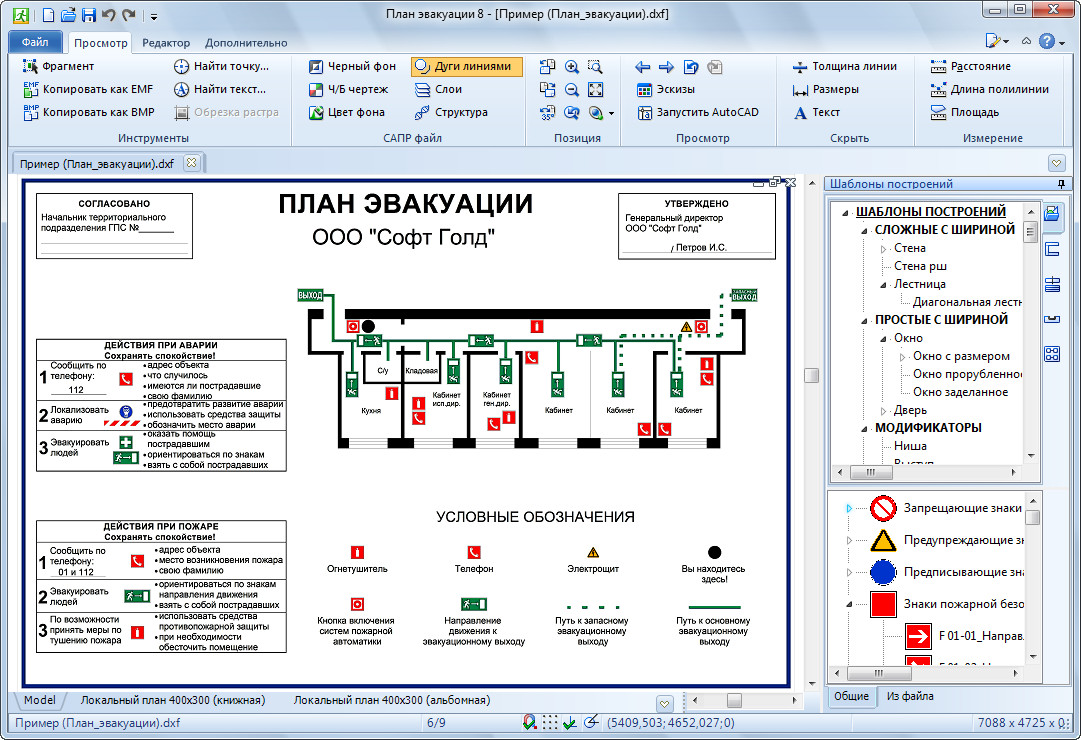

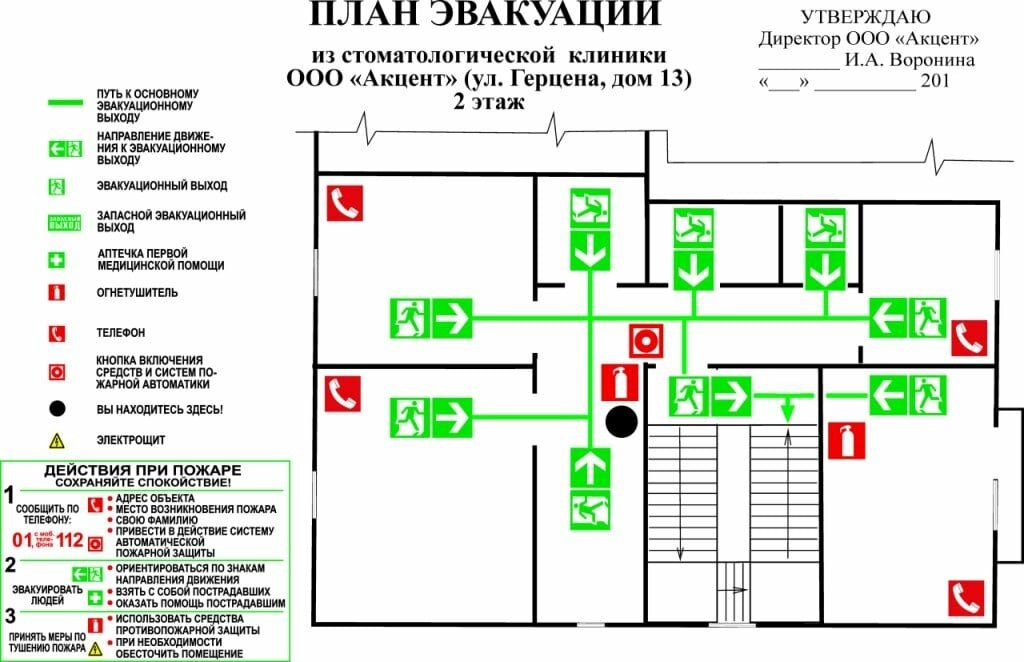

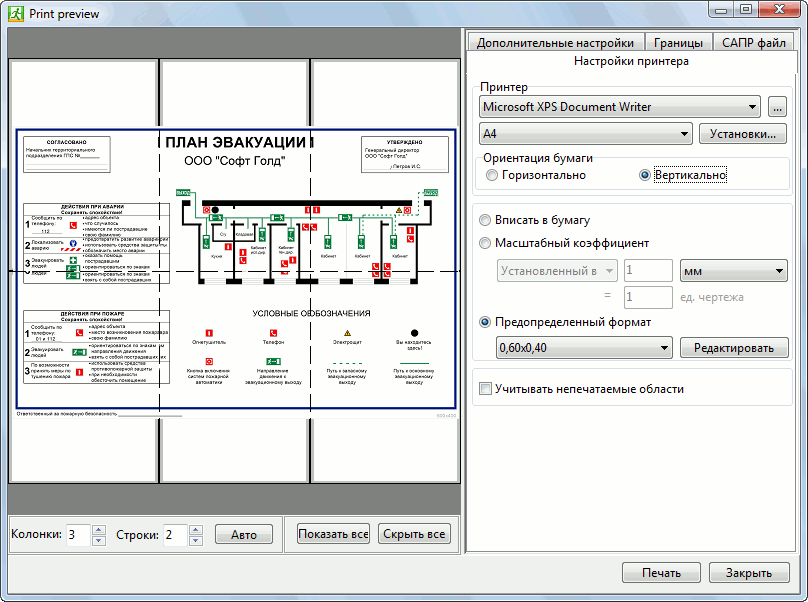

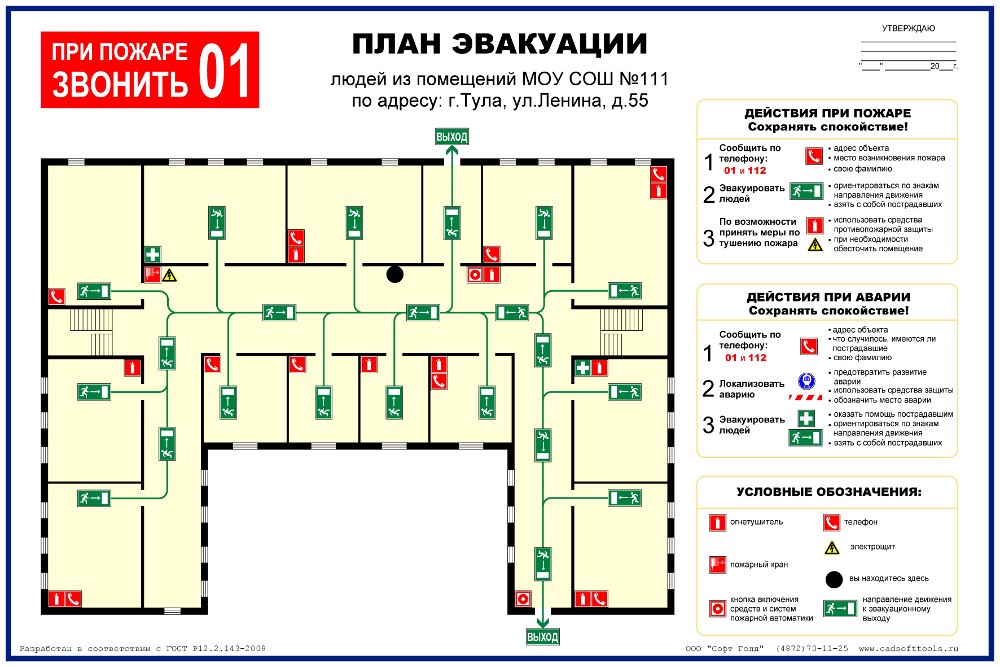

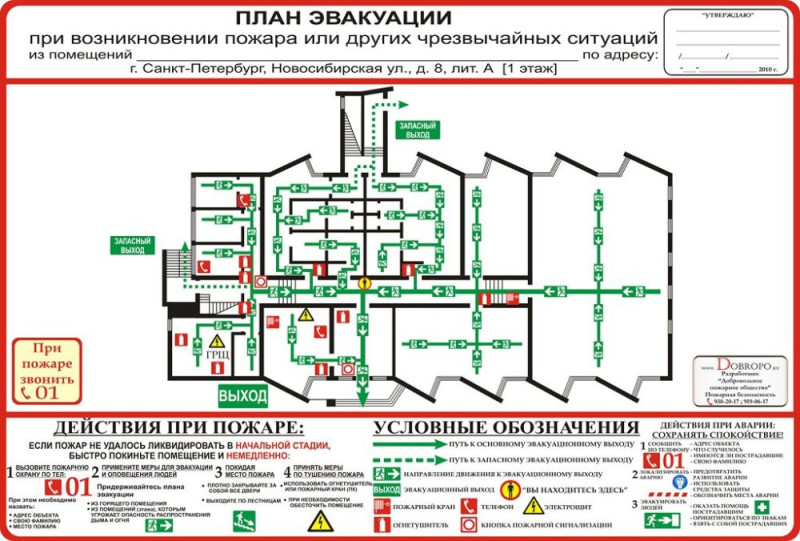

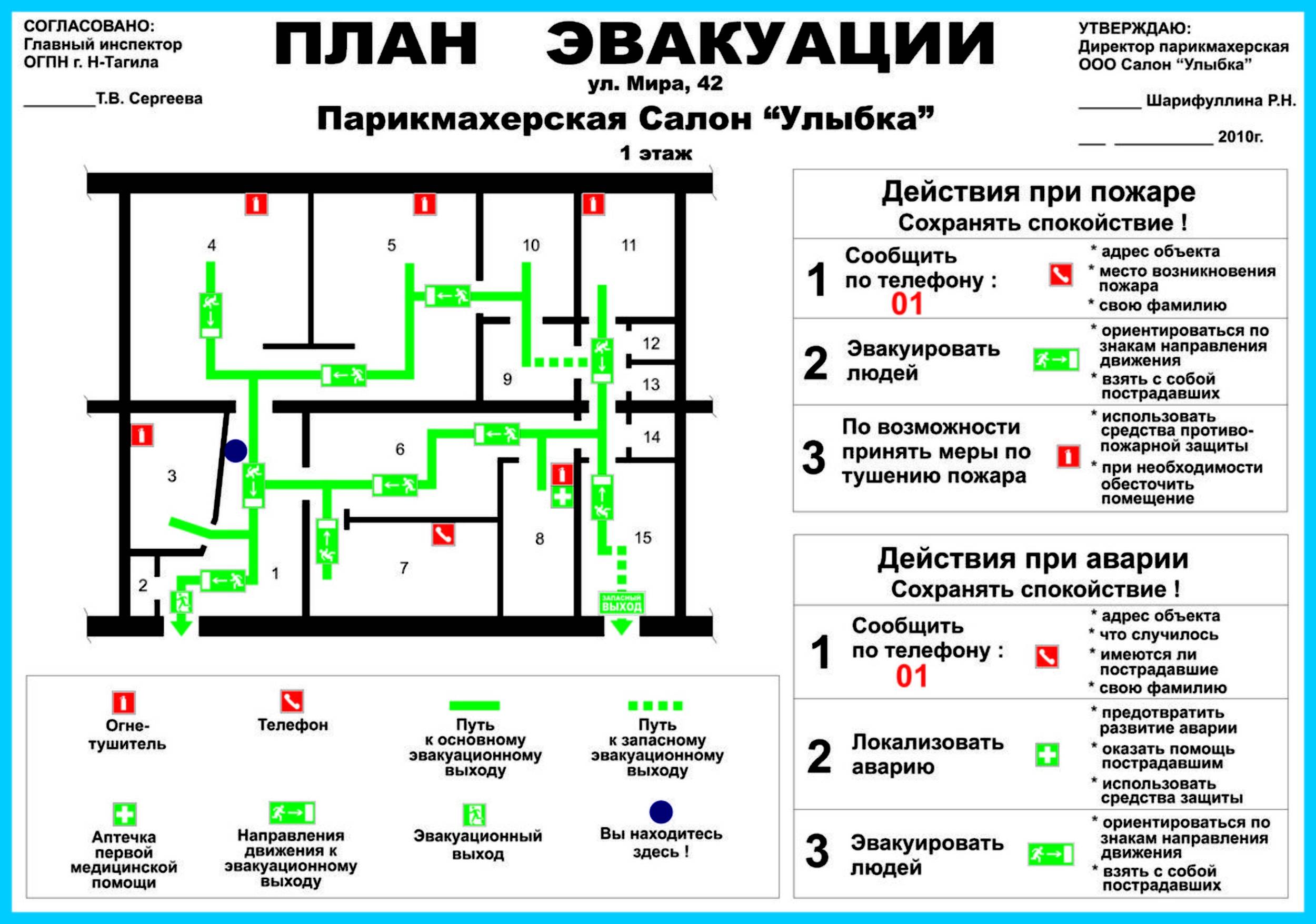

Процесс изготовления плана эвакуации в специальной программе

Линии и стрелки можно сделать нужным цветом. Чтобы сделать выходы, на сплошные линии сверху накладывают белые прямоугольники. В программе Word есть специальные настройки, где можно менять толщину и направление стрелок. Лестницы представляют собой прямоугольники с линиями. «Надпись» позволяет добавлять необходимый текст. Размер шрифта легко поменять, а по завершении работы рамки убираются.

Сделать план эвакуации необходимо согласно ГОСТу.
В документе представлены две части:

графика (схематическое изображение);
разъяснительная (текст).

В первую часть включаются поэтажные решения, предусмотренные . Необходимо принимать в расчет размеры помещений с типом коммуникаций

Важно предусмотреть, как поведут себя люди перед лицом опасности

Нужно правильно просчитать, чтобы всевозможные пути эвакуации свободно пропускали поток людей. В тексте, прилагающемся к схеме, необходимо не только расшифровать знаки на схеме, но и подробно описать действия, которые необходимо предпринять, если случилось возгорание

При ЧС важно предотвратить панику. Точные указания позволят людям быстро сориентироваться

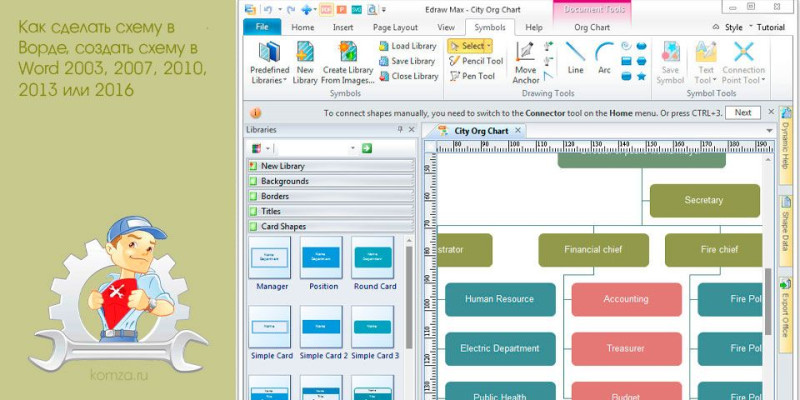

Как сделать схему в Ворде, создать схему в Word 2003, 2007, 2010, 2013 или 2016

06.05.2019 Программы 12,297 Просмотров

Если вам необходимо дополнить текст графическими элементами. Например, таблицами, графиками, диаграммами или схемами.

То, это можно сделать прямо в текстовом редакторе Word. Не прибегая к использованию сторонних программ.

Мы уже рассказывали о том, как сделать диаграмму в Word. В этот раз речь пойдет о схемах. Текстовый редактор Word оснащен множеством инструментов для создания схем. С их помощью вы можете рисовать различные геометрические фигуры, а также линии и стрелки. При этом нарисованную схему можно украсить с помощью с помощью теней или других графических эффектов.

Правила обозначения объектов

Некоторые нюансы законодательства позволяют сделать вывод, что планы эвакуации можно создавать силами собственного предприятия. На практике представители контролирующих органов требуют соблюдения из действующего стандарта о наличии лицензии определенного вида у фирмы-изготовителя.

Разработка документов производится с помощью программных продуктов. Специалисты используют данные, полученные от заказчика, и распечатывают на фотолюминесцентной пленке готовый план с необходимыми обозначениями.

Цвет фона описан в стандарте и может быть белым или с желтоватыми оттенками. Все надписи делают черными, а пути эвакуации — зелеными. Знаки безопасности или символы обозначают исходя их требований ГОСТ Р 12.4.026-2001. Шрифты также стандартизированного размера.

Пути, которые направлены к эвакуационным выходам, выглядят как сплошная линия, а пути к аварийным обозначают штриховой линией. Этажные и секционные планы следует делать размером 600*400 мм, а для локальных предусмотрены следующие значения длины и ширины — 400*300 мм. Готовые изделия должны быть стойкими к солнечному свету, перепаду температур.

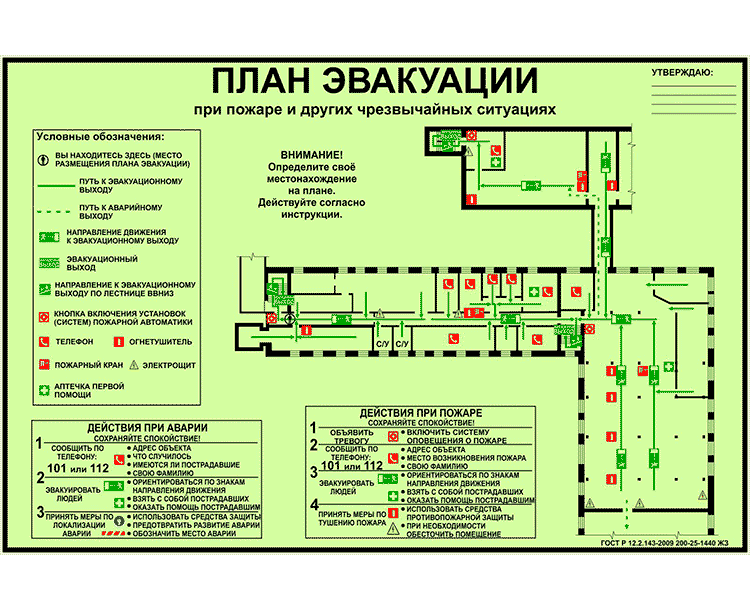

Как оформляется эвакуационный план

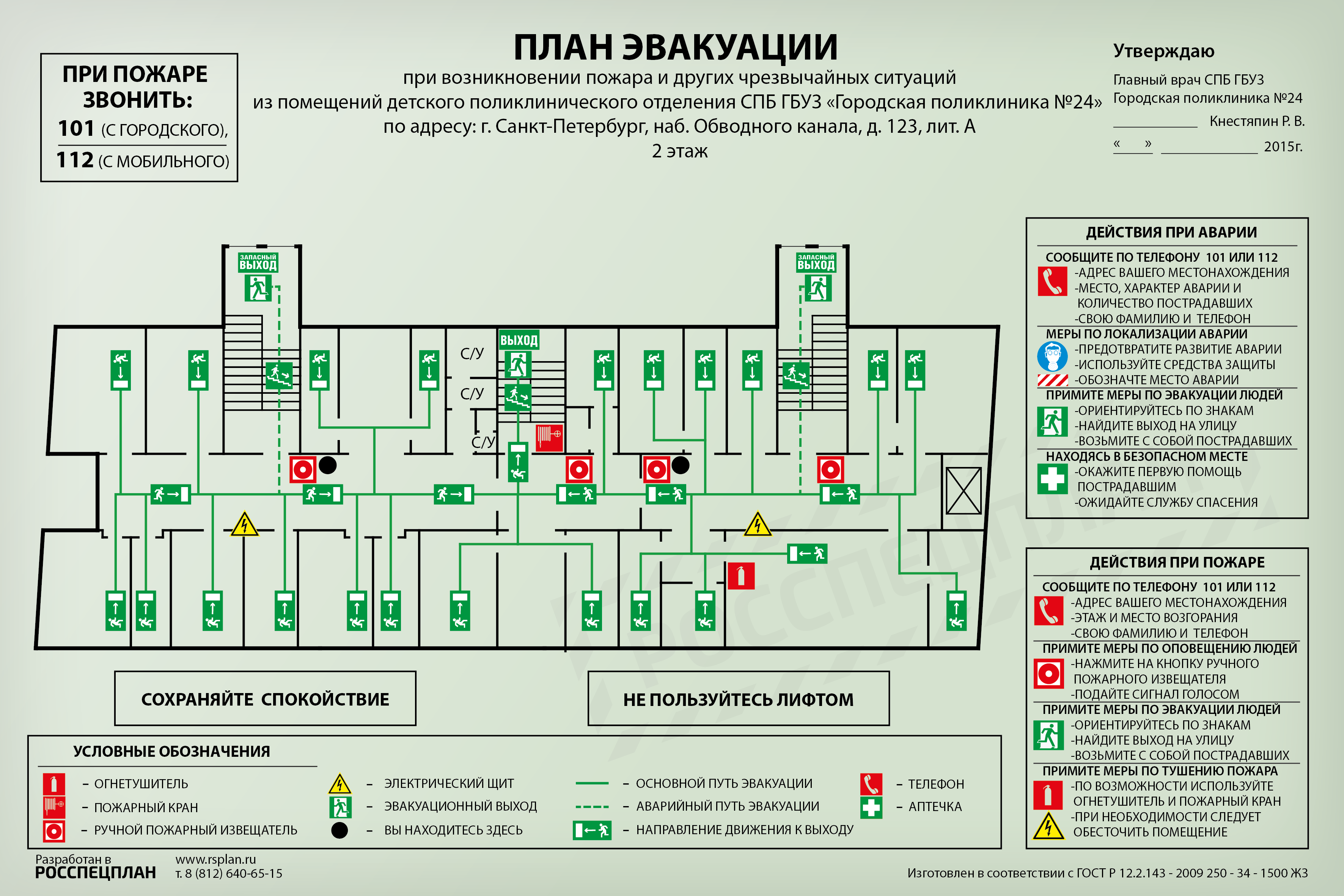

Начиная с 2017 года, план эвакуации людей при пожаре обязан выполнять требования Государственного стандарта Р 12.2.143-2009. Его полный вариант реализуется на базе фотолюминисцентных веществ (информация светится в темноте), и состоит из текстовых и графических данных.

План призван ознакомить заходящих посетителей с реально работающими маршрутами и способами эвакуации, с размещением выходов при ЧС, с местонахождением минимально необходимых средств тушения пожара на щите – это гидранты, краны с водой, огнетушители, топоры, багры, песок, средства для оказания медпомощи – аптечки, ГДЗК, респираторы и противогазы, средства связи для вызова скорой помощи и пожарников.

Инструкцию в виде чертежа или эскиза размещают так, чтобы его было видно издалека, высота размещение – не ниже 1,8 метра. Первые и обязательные требования – план должен быть закреплен на входе в помещение или в здание, крепят его на ближайшей к двери стене или других элементах архитектуры, например, на колонне. На плане место его нахождения сопровождают подписью «Вы находитесь здесь» и маркером, и в этом месте и должен размещаться документ. Сколько необходимо таких чертежей, где их размещать – руководитель организации решает сам, требования ГОСТ должны быть соблюдены.

Общие схемы по выводу работников и посетителей составляются для всего объекта, общие планы включают план вывода людей для каждого этажа или секции. Храниться такие документы должны у вахтера или у работника, который отвечает за безопасность в здании;
План эвакуации по этажу или секции необходим, если площадь этажа более тысячи квадратных метров, и на этаже есть несколько выходов. Также схема составляется (формат А2) при невозможности организовать быструю и безопасную эвакуацию согласно общего плана;
Этажный или секционный планы чертится на листе бумаги формата А3.

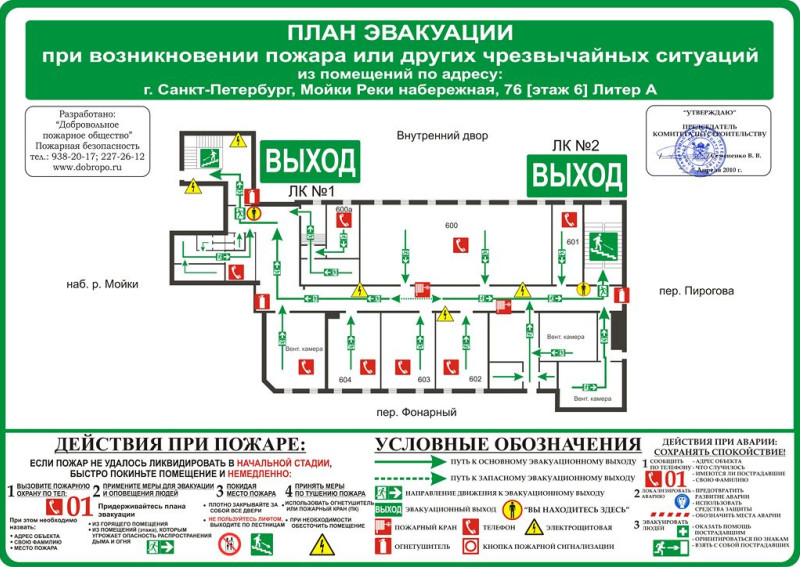

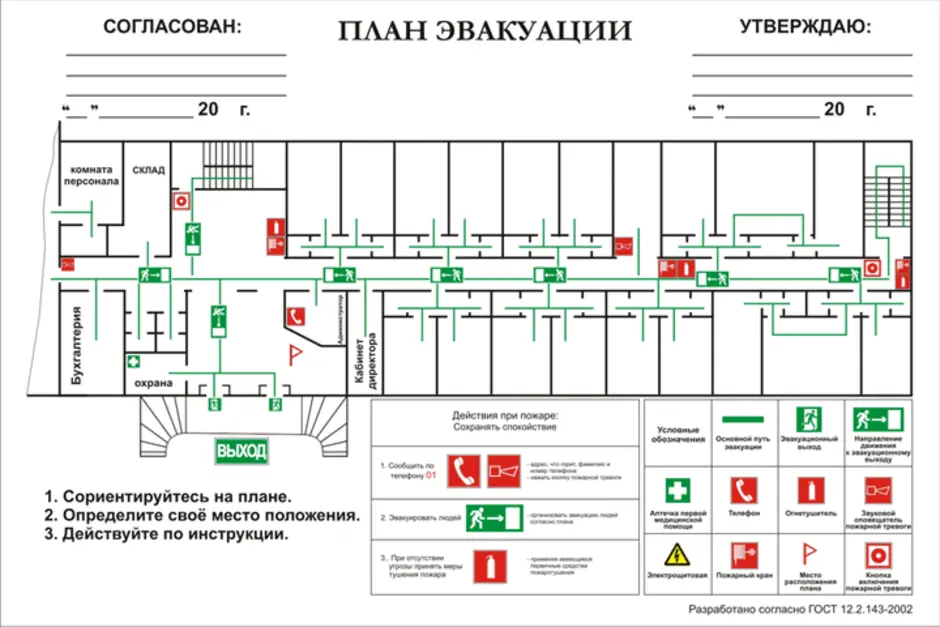

Таблица расшифровки символов и обозначений на эвакуационном плане:

	Открытый выход (дверь) на улицу или на лестницу
	Аварийный выход – пожарный люк, выход на лестницу, ведущую на улицу
	Место размещения огнетушителя
	Пожарный кран или гидрант
	Кнопка извещения о пожаре
	Электрический щит
	Пожарный шкаф, щит
	Аварийная телефонная связь
	Аптечка

Почему план лучше сделать самому?

Все компании, оказывающие подобную услугу, разделяются условно на два типа. Первый тип специализируется на всем, что касается противопожарной защиты, знает обо всех требованиях. Применяя в работе расширения Adobe или допускают большую ошибку — при распечатке графические элементы не соответствуют вышеуказанному ГОСТу, а значит, и весь документ становится неверным. При проверке у инспектора Госпожнадзора могут возникнуть вопросы по поводу такого документа. Поэтому лучше

Второй тип имеет хорошее оборудование для печати, но не имеет достаточно навыков для выполнения данного задания. Отсюда излишняя нагруженность плана знаками, появление новых и непонятных обозначений. Одна из популярных ошибок — это введение на плане разноцветного знака «Вы находитесь здесь». Действительно, ни один документ не дает точных указаний, как этот знак должен выглядеть, но тем не менее он должен соответствовать общим требованиям: по высоте 8-15 мм, по цветности — черный. Максимум, что можно менять — это форму знака. По многочисленным исследованиям, самой удобной фигурой является круг. Однако дизайнеры в фирмах второго типа упускают все эти нюансы, стараясь создать красивый и красочный макет помещения, не задумываясь о его предназначении.

Требования

Как сообщалось ранее, план эвакуации обязателен при наличии на объекте количества человек – от 50 посетителей, сотрудников/работников, что фактически говорит о том, что они должны быть практически на каждом защищаемом объекте общественного назначения за исключением, разве что небольших киосков/магазинов, мастерских, парикмахерских, других предприятий сферы услуг.

Хотя интернет полон «мудрых» советов о том, что ничего не стоит самому лицу, ответственному за пожарную безопасность, или художнику/рекламному отделу на крупном предприятии «нарисовать» план эвакуации, стоит осознать следующее:

Действительно, непосредственное изготовление, включающее в себя разработку и печать, т.ч. с помощью программных продуктов, не включено в перечень лицензируемых работ/услуг в сфере ПБ, отнесенных к компетенции МЧС России.
В то же время монтажные работы, техническое обслуживание, необходимый ремонт ФЭС и их элементов, в т.ч. ПЭ; что подразумевает, например, внесение корректировок/исправлений, вызванных перепланировкой помещений, изменением их функционального назначения – это поле официально разрешенной деятельности только для специализированных предприятий, компаний, обладающих соответствующей лицензией МЧС России.

Именно эти организации после разработки ПЭ, что подразумевает не только наличие поэтажных планов зданий/сооружений, но и необходимой нормативно-технической базы, знаний и опыта, после утверждения руководителем компании-заказчика, изготавливают их на листах из фотолюминесцентных материалов. Инспектору ГПН, на практике, бывает достаточно лишь взглянуть на развешанные планы эвакуации, чтобы понять кто и на каком профессиональном уровне их выполнил, и сделать соответствующие выводы.

Учебное пособие: План эвакуации при пожаре. Самошин Д.А., Истратов Р.Н.

Лайфхак МЧС: план эвакуации

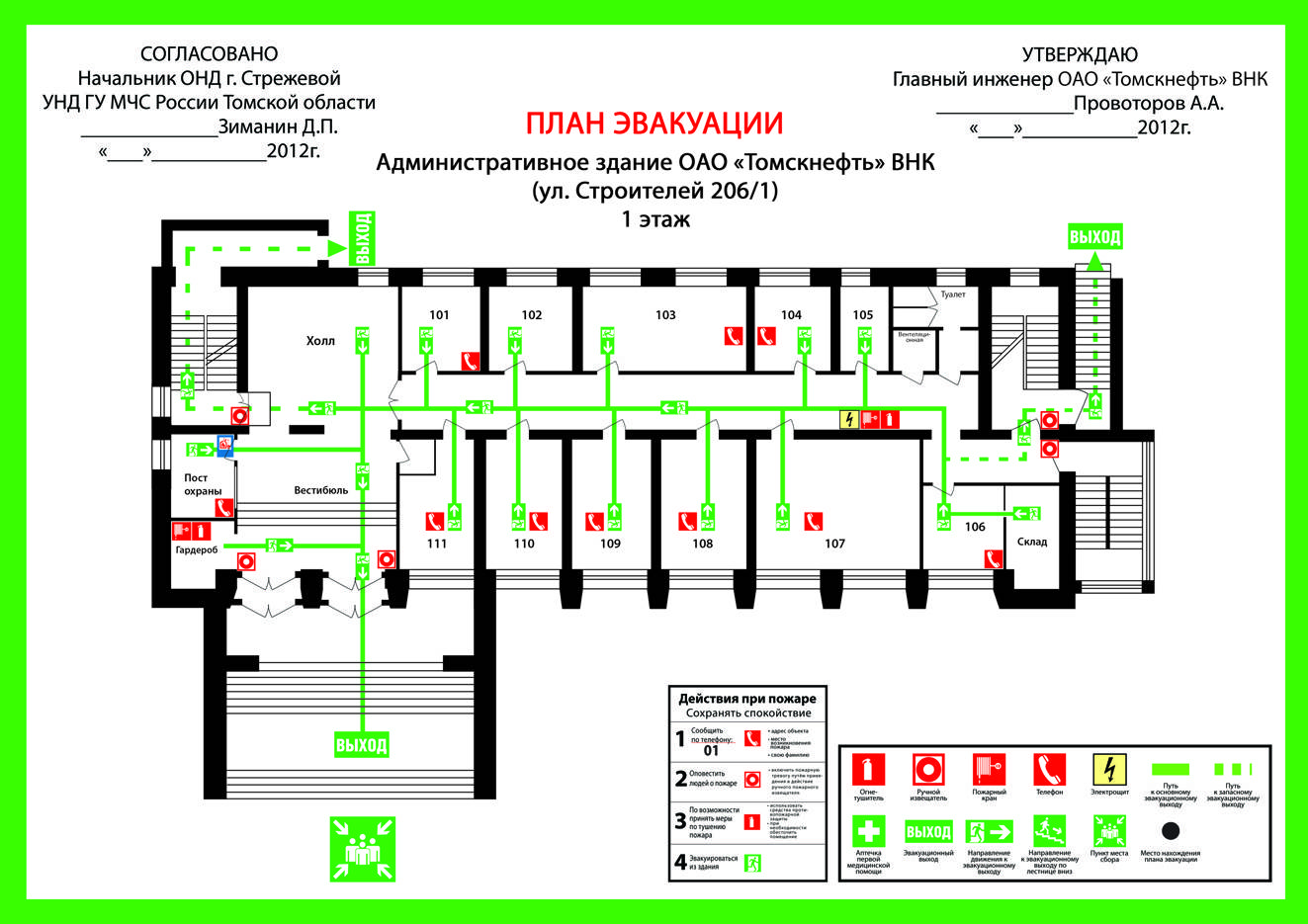

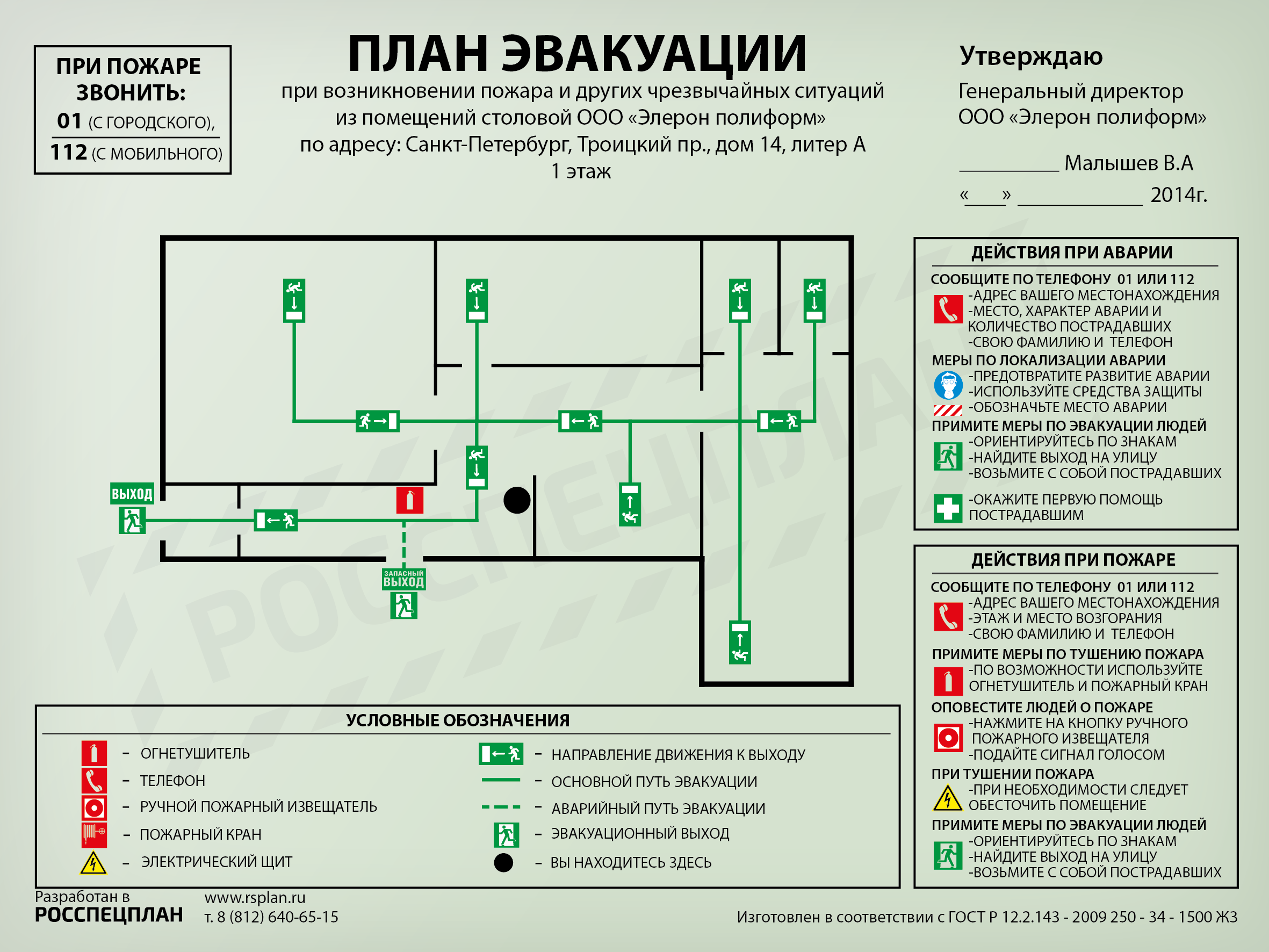

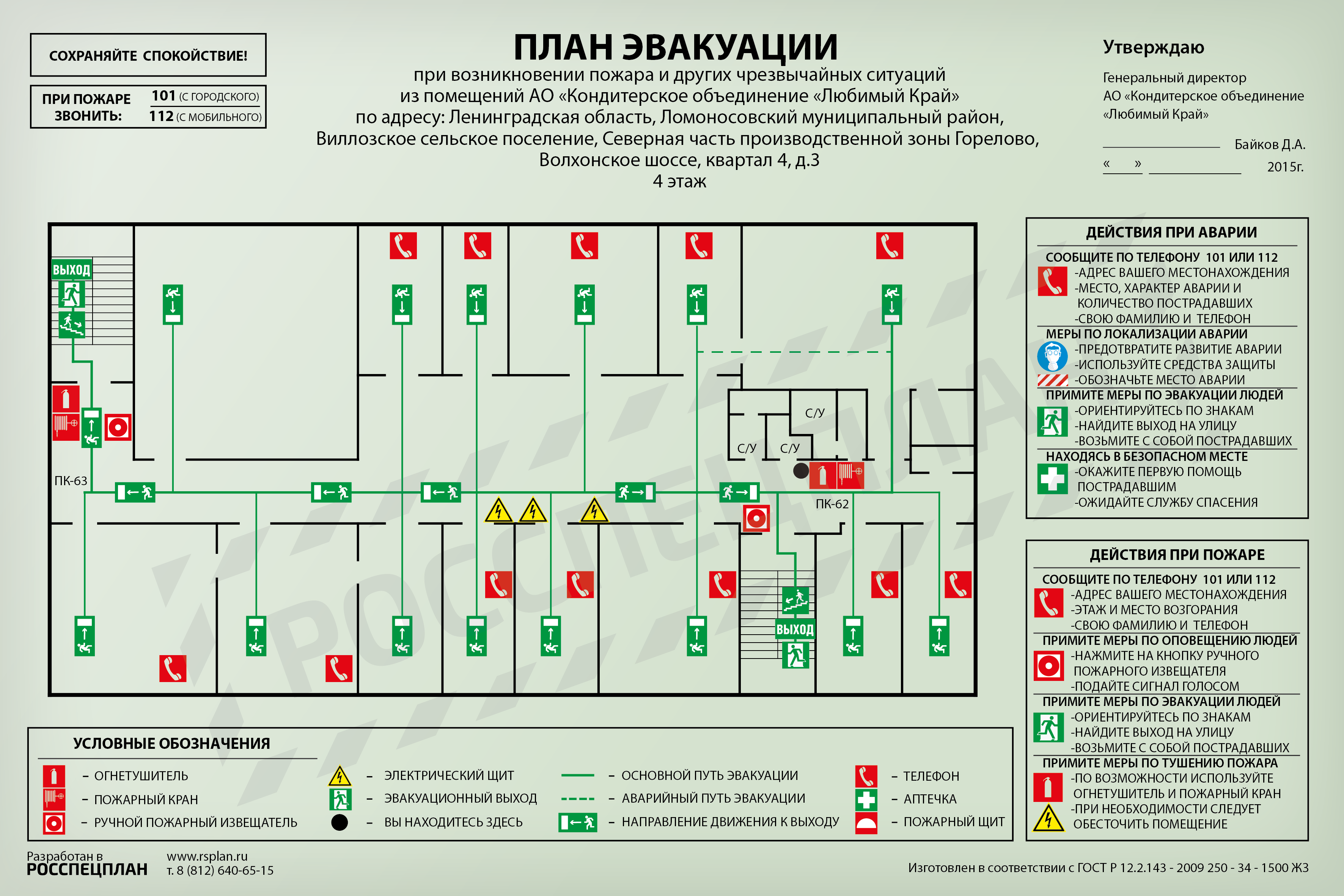

Правильно выполненный план эвакуации по ГОСТ состоит из двух частей:

1. Графической

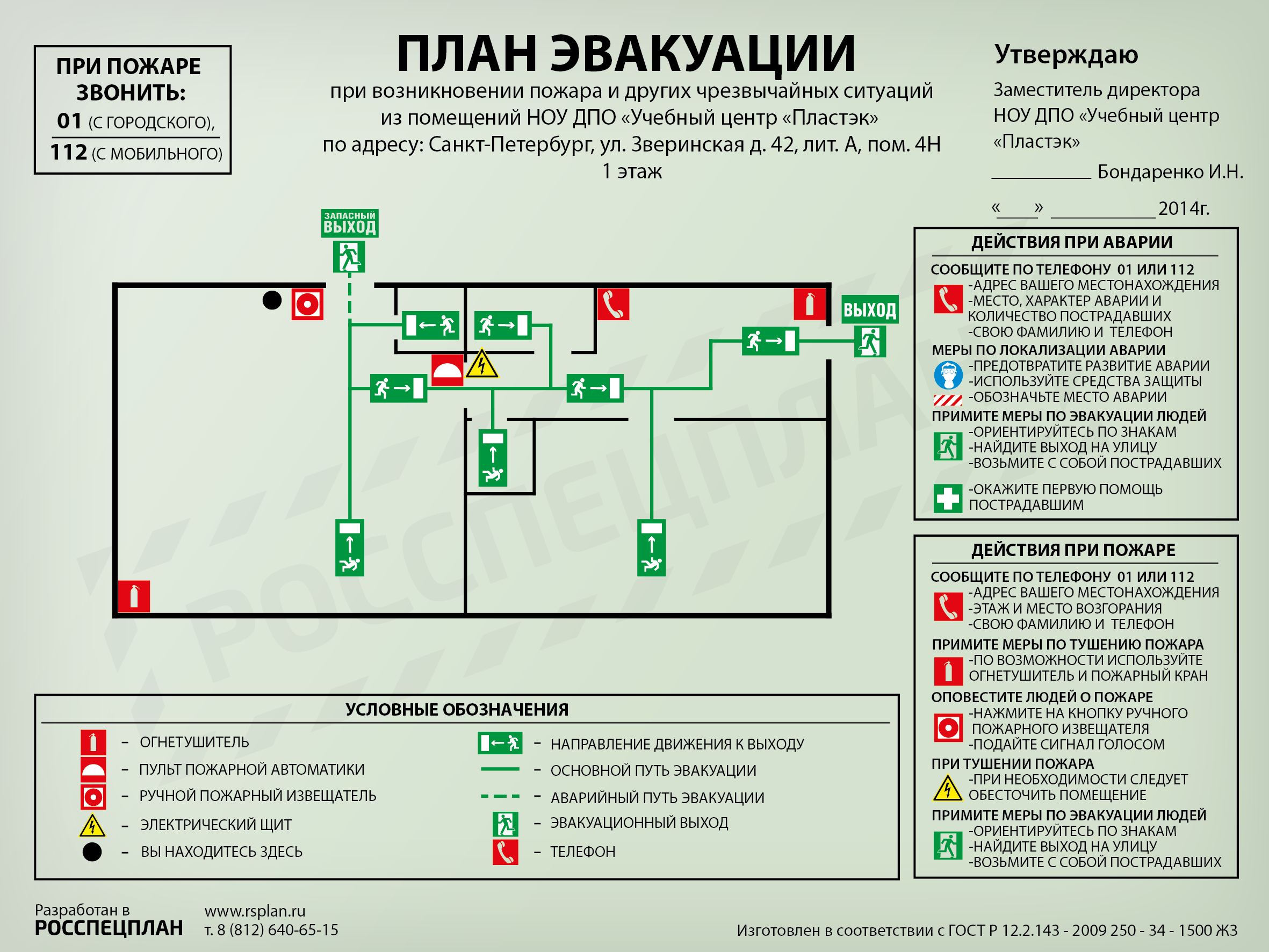

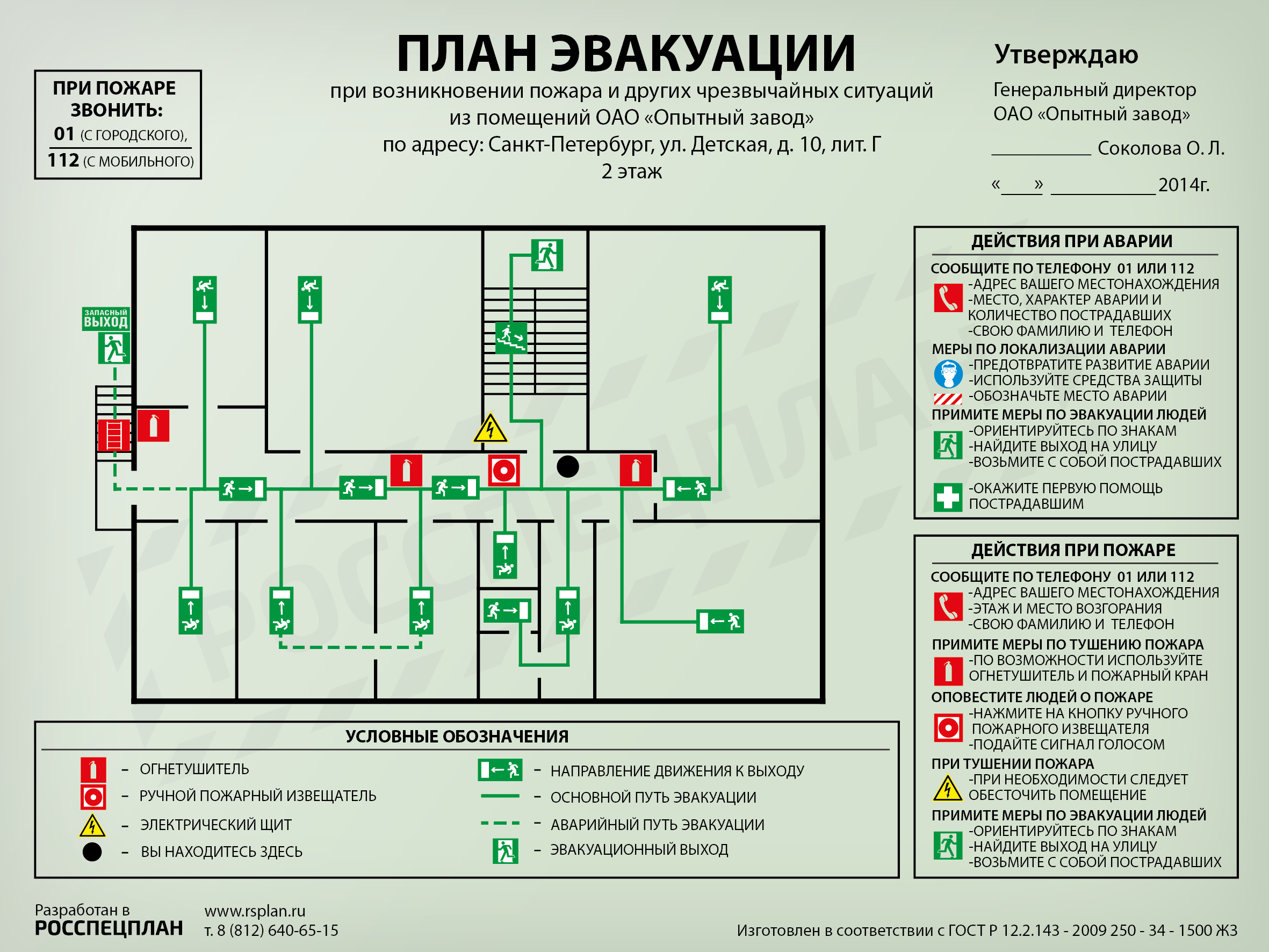

Этажные или секционные планы эвакуации (при площади этажа больше 1 тыс. кв. м.) – размером 400х600 мм с планировкой зданий, различных сооружений и других объектов с указанием лестниц/лестничных клеток, эвакуационных/аварийных выходов, путей, ведущих к ним; схемы расстановки/размещения первичных/стационарных устройств/установок пожаротушения, спасательных и медицинских средств, аппаратов связи, а также места размещения плана для точного ориентирования людей, находящихся возле него.

Локальные планы эвакуации – размером 300х400 мм для помещений, предназначенных для постоянного размещения/пребывания людей – гостиничных номеров, комнат в общежитиях, больничных палат.

Цвет фона – белый, допустимы желтоватые оттенки.
Графические обозначения по ГОСТ Р 12.4.026-2015 – не меньше 8 мм высотой в едином масштабе.
Основные/дополнительные маршруты эвакуации обозначены соответственно зеленой сплошной/пунктирной линией толщиной от 2 мм;
Первичные средства пожаротушения – красным, шрифт пояснительной части/расшифровки – черным цветом.
Знаки/символы допустимо обозначать цифрами, буквами, цифробуквенными обозначениями.
На этажном плане обязательно указывается его номер.

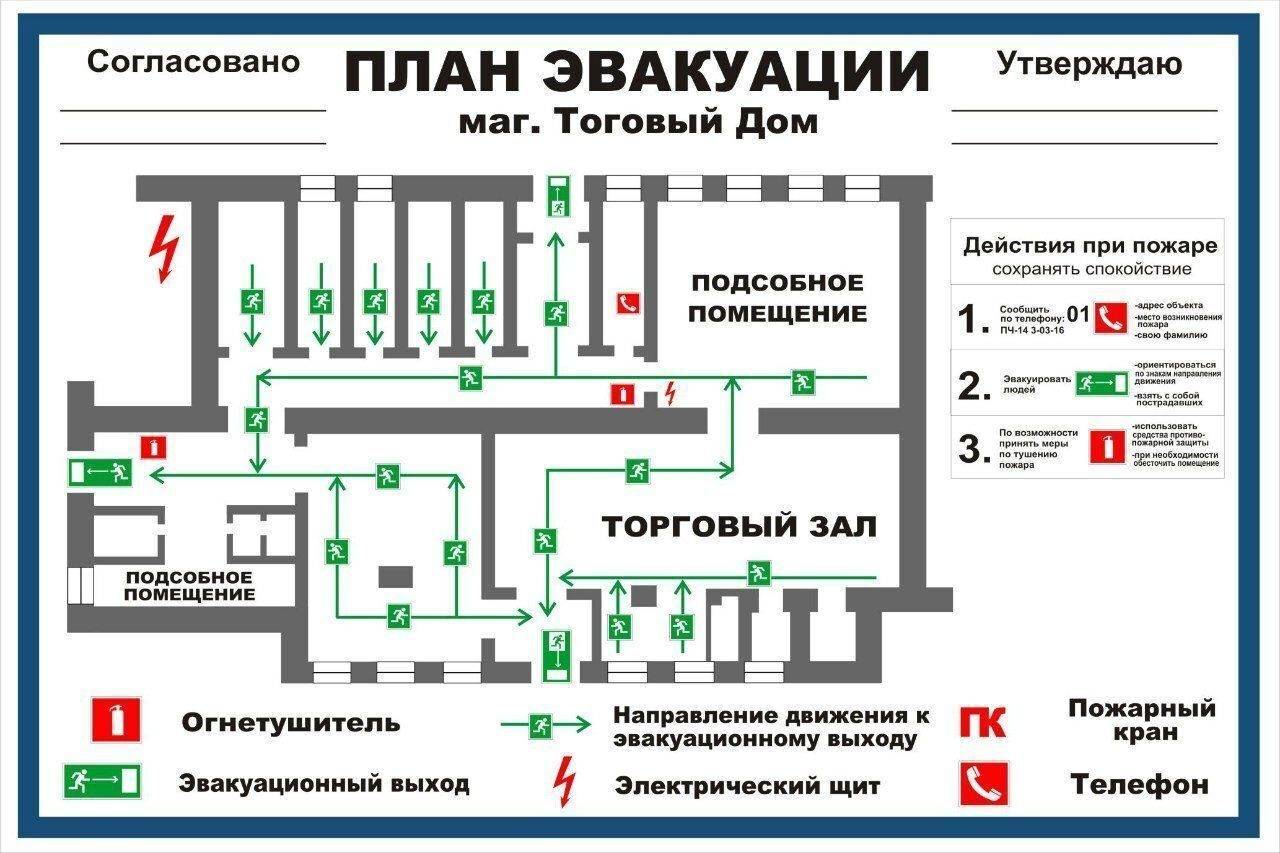

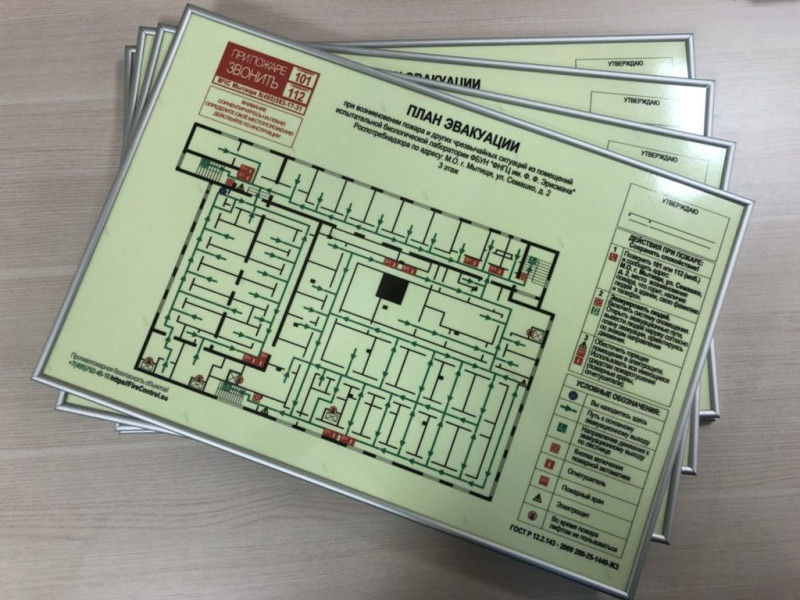

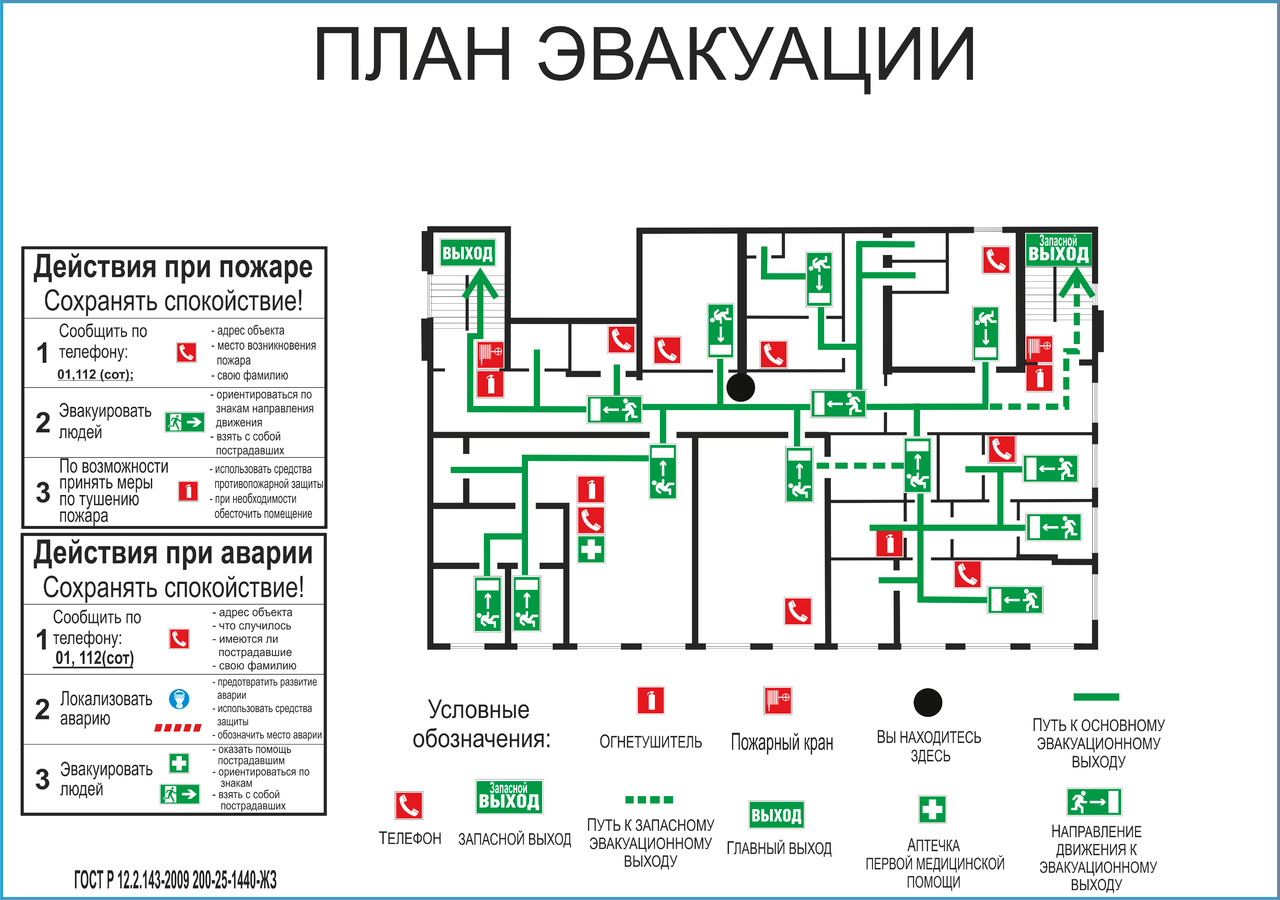

Готовые изделия – планы эвакуации с использованием фотолюминесцентных материалов должны иметь стойкость к прямому солнечному воздействию, возможному перепаду температуры воздуха в помещениях.

2. Текстовой:

Излагаются все возможные на объекте способы информирования людей/оповещения о возникновении ЧП – пожара, аварии, связанных с появлением открытого огня, задымления, загазованности;
Алгоритм эвакуации из помещений этажа/секции;
Порядок вызова пожарных подразделений, медпомощи, газовой службы;
Включения ручным пуском систем/установок АУПТ, СОУЭ, дымоудаления, принудительного притока воздуха; обязанности, действия дежурного персонала учреждений/организаций, способы отключения электроснабжения, технологического оборудования – аппаратов/установок; машин/механизмов.

Фактически текстовая часть – это инструкция по применению плана, необходимых действиях при возникновении любого ЧП на объекте для которого и разрабатывается документ.

Смысловые значения условных изображений, знаков/символов должны быть расшифрованы в тестовой части плана эвакуации. Кроме того, не стоит забывать, что на предприятии, в организации/учреждении необходим еще и журнал учета практических тренировок по эвакуации персонала, которые согласно п. 9 ППР обязательно проводятся раз в полгода.

План эвакуации в программе Word: пошаговая инструкция

При создании плана эвакуации в программе Word следует следовать определенным шагам, чтобы убедиться, что план будет информативным и легко читаемым. В этой пошаговой инструкции мы рассмотрим основные шаги для создания эффективного плана эвакуации в программе Word.

Шаг 1: Определение местоположения

Перед началом создания плана эвакуации в программе Word необходимо определить местоположение, для которого будет разработан план. Это может быть здание, офис или любое другое место, где требуется план эвакуации.

Шаг 2: Сбор информации

Соберите всю необходимую информацию для создания плана эвакуации. Это может включать в себя план здания, схемы этажей, расположение выходов, места сбора и другую важную информацию.

Шаг 3: Создание шаблона

Откройте программу Word и создайте новый документ. Выберите подходящий шаблон или создайте свой собственный

Шаблон должен иметь разделы для важной информации, такой как планы этажей, выходы, места сбора и инструкции для персонала

Шаг 4: Добавление планов этажей

Вставьте планы этажей в ваш документ. Используйте инструменты Word для рисования стрелок, указывающих направление движения, и пометок, обозначающих места выходов и места сбора.

Шаг 5: Добавление инструкций

Добавьте инструкции для персонала в ваш документ. Используйте нумерованный или маркированный список для предоставления четких указаний о том, как действовать в случае эвакуации. Убедитесь, что инструкции ясны и легко понятны.

Шаг 6: Распечатка и распространение

После завершения создания плана эвакуации в программе Word распечатайте его и распространите сотрудникам и посетителям места, для которого создан план. Объясните каждый шаг и ответьте на возникающие вопросы, чтобы убедиться, что все понимают, как действовать в случае эвакуации.

Создание плана эвакуации в программе Word является важной частью обеспечения безопасности на рабочем месте. Следуя этой пошаговой инструкции, вы сможете создать информативный и эффективный план эвакуации, который поможет защитить всех людей в случае чрезвычайной ситуации

Как чертить схему самостоятельно?

Вариантов составления плана быстрой эвакуации при пожаре существует несколько. Выбор зависит от нужного количества экземпляров на одно помещение:

В небольшом помещении, где вполне хватит одной схемы, план можно начертить на листе бумаги обычным фломастерами красного/зеленого и черного цвета.
На достаточно крупных предприятиях, где нужно несколько схем, может быть использован цветной принтер.

Во втором случае основной крупный вариант составляется от руки. Остальные выполняются на ПК и потом распечатываются со всеми цветными обозначениями.

Составление плана осуществляется так:

Подготовка схемы начинается с нанесения на бумагу чертежа схемы помещения/этажа.
Далее нужно обратиться к ответственному человеку, чтобы узнать, как по тому или иному конкретному помещению пролегают пути эвакуации. Самостоятельно определить это невозможно.
Установленные пути безопасного выхода прописываются яркими линиями.
Обозначаются стрелки, показывающие, куда и как нужно двигаться при пожаре. Они также должны быть яркого цвета.
На плане аккуратно выделяется место нахождения гидрантов, специального инвентаря, умывальников, огнетушителей и щитков.
В нижней части схемы прописываются номера аварийных городских служб. Каждый номер пишется в двух вариантах — для стационарного телефона и для мобильного.
Проставляются необходимые подписи.

Готовые схемы размещаются на самых видных участках с большой проходимостью. Листы обязательно прикрываются оргстеклом.

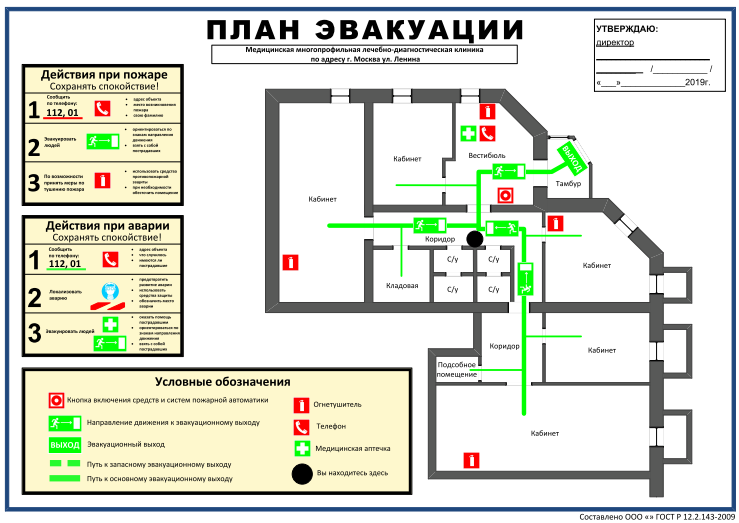

Как правильно составить план эвакуации?

Расскажем, какие основные требования к плану эвакуации. Какими способами можно его нарисовать. Кроме того, поделимся популярными конструкторами, в которых можно быстро и легко создать подходящий план.

Зачем нужен план эвакуации?

В первую очередь, план эвакуации при пожаре нужен именно пожарным. Представьте себе горящий объект, приезжает пожарная служба и она должна спасти людей. Что делает пожарный в первую очередь? Подбегает к плану эвакуации, срывает его и смотрит по схеме места скопления людей.

Кроме того, план эвакуации потребуется при эвакуации людей при чрезвычайной ситуации, а так же при проведении учений.

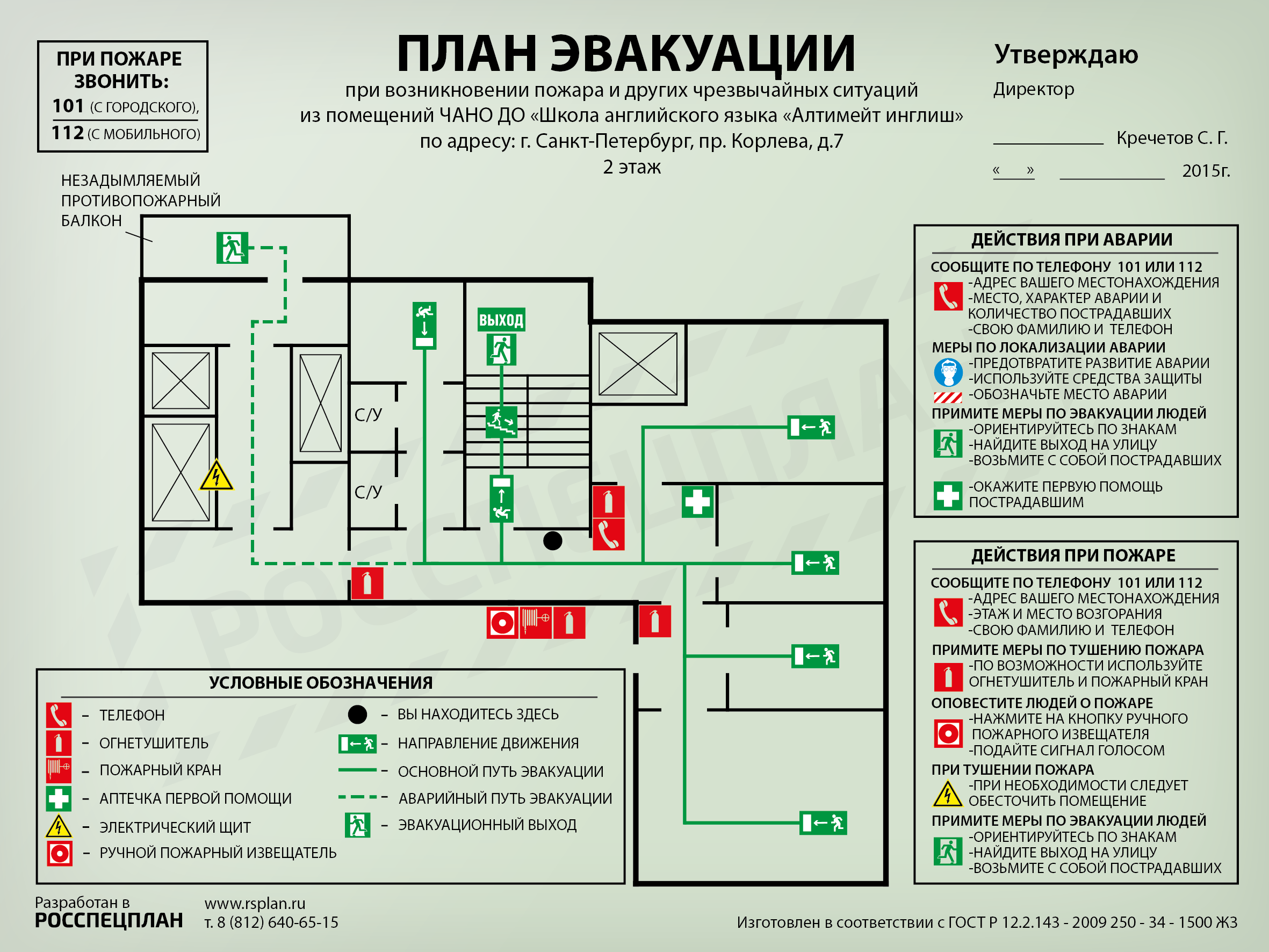

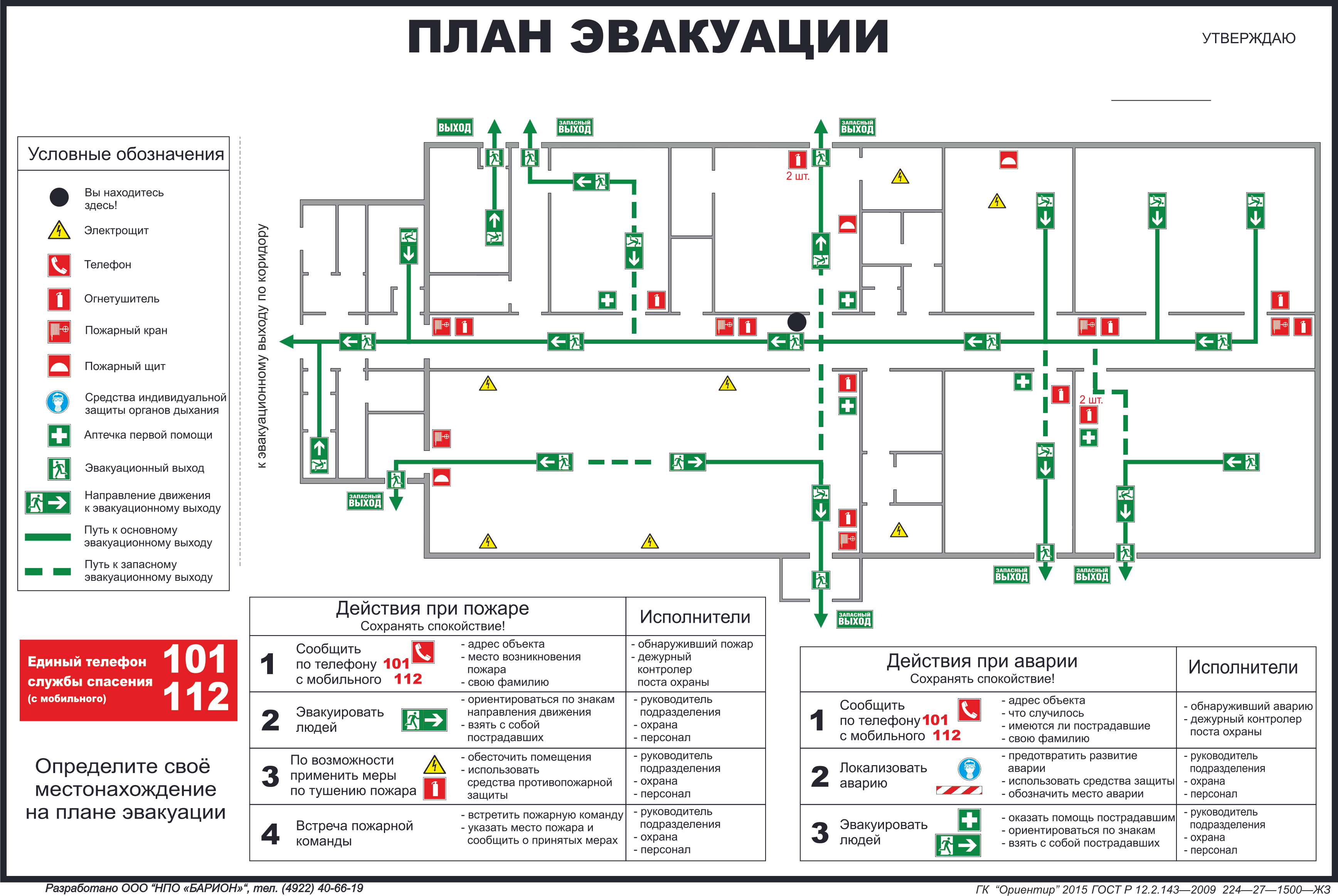

Основные требования к плану эвакуации

Такие требования расположены в ГОСТ Р 12.2.143-2009, среди которых:

наименование объекта, где располагается план эвакуации;
наличие инструкции действий при пожаре;
маркировка ПЭ, изготовитель, ГОСТ, год производства;
высота символов, условных обозначений, знаков от 8 до 15 мм, шрифт высотой не менее 3 мм;
ПЭ утверждается руководителем предприятия;
Размер ПЭ – 600х400 мм (этажный план), 400х300 (локальный план: гостиниц, общежитий, больничных палат);
исполняется на фотолюминесцентной пленке;
схема должна содержать информацию о местах, где расположены огнетушители, пожарные краны, телефоны и т. д.

Кроме того, помимо текста и графики, не следует забывать о ведении журнала отработки плана эвакуации, в котором отображается хронометраж и дата проведений отработки.

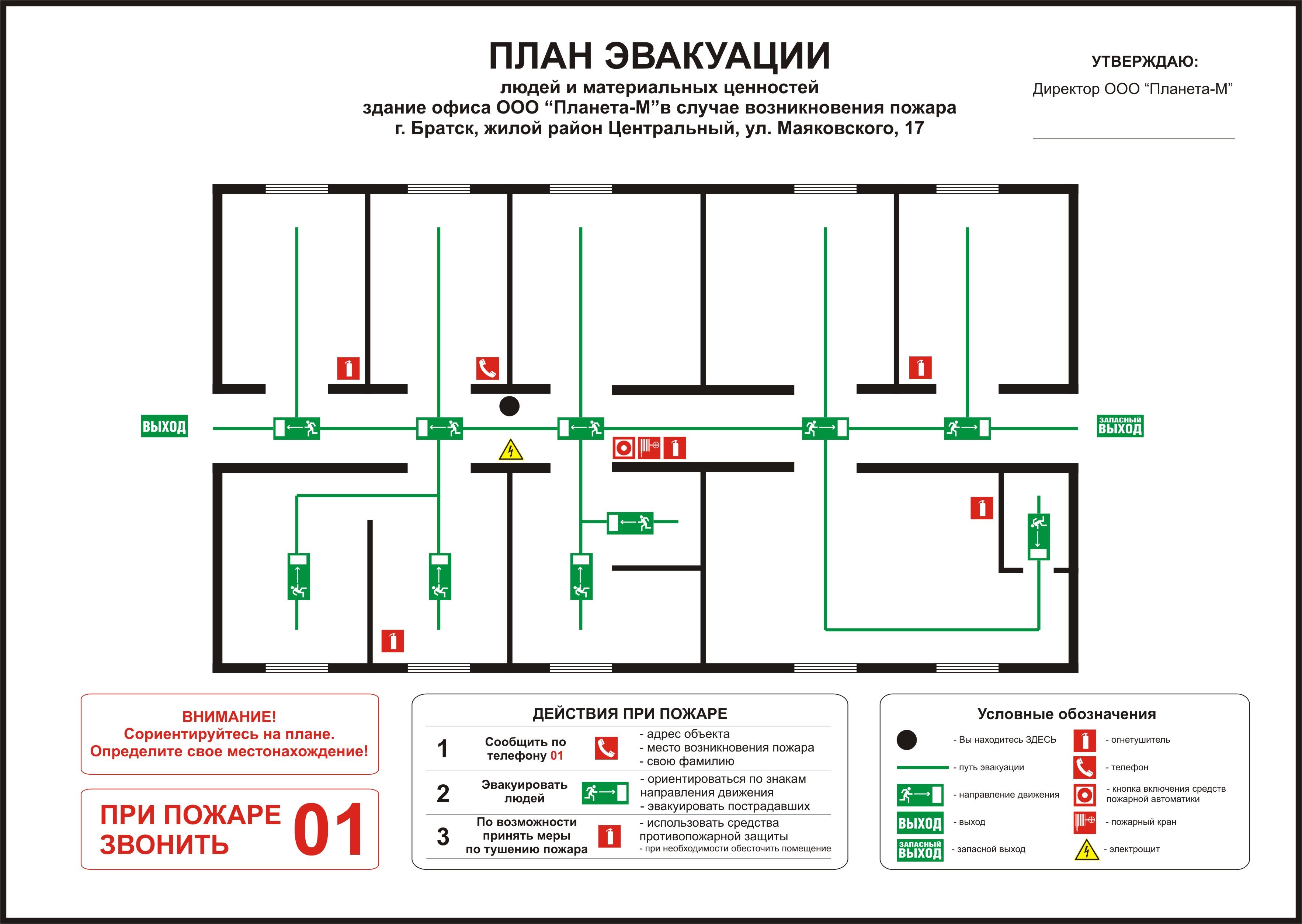

Как сделать план эвакуации

В первую очередь стоит отметить, что можно разработать план самостоятельно, так и можно обратиться к специализированным агентствам, которые не только разработают, но и полностью правильно оформят план согласно ГОСТ.

В таком случае вам нужно предоставить компании схему помещения (если вы его арендуете, то возьмите ее из договора аренды), экспликацию помещения. От вас требуется отксерокопировать их и нанести где у вас находятся огнетушители, пожарные краны, электрические щитки, укажите, где будет располагаться план эвакуации, кнопки пожарной сигнализации, телефоны, с которых можно позвонить в пожарную часть, и расположение аптечки.

Опять же, если вы решили создать план эвакуации самостоятельно, это не убережет вас от различных растрат. Полностью бесплатно нарисовать ПЭ возможно только самостоятельно и от руки. Такой вариант возможет, если у вас небольшая организация. Тогда на помощь вам придут черный и красный фломастер и лист бумаги. Но опять же, не забывайте о том, что минимальный размер составляет 400х300 мм. Если потребуется много копий, то можно воспользоваться цветным принтером. Не забывайте, что если у вас многоэтажное здание, то необходимо будет нарисовать столько схем, сколько у вас этажей.

Если вы не хотите усложнять себе жизнь, то вам на помощь может прийти программа для создания плана эвакуации онлайн, благодаря которой вы сможете создать план всего за один вечер. Конструктор предоставляет возможность создать перечень зданий, проектировать структурные схемы, а также делать нужные вам чертежи. Вы даже можете разработать план эвакуации в MS Word.

Специальные конструкторы довольно удобны, в них можно изначально выбрать масштаб работы, размер значков, формат плана, тут же сразу указать название и адрес объекта в соответствующей ячейке, выбрать ГОСТ, по которому будет осуществляться подгонка и тд. Кроме того, в специальных ячейках следует прописать организацию-изготовителя, его контакты, дату, а также должность и ФИО руководителя учреждения. Все эти параметры пропишутся автоматически, а вам останется только графически обозначить все необходимые элементы плана эвакуации.

Не забывайте, так же что все условные обозначения должны быть четкими и иметь легенду (расшифровку).

Кроме того, также обязательно следует указать телефоны аварийных служб.

После того как вы закончили составлять ваш план эвакуации, вы можете его распечатать. Но обязательно на качественной и плотной бумаге. Затем вам необходимо утвердить этот план с директором, для того чтобы он проставил необходимые подписи. На финальном этапе вы размещаете листы на самых видных местах, согласно плану. Для сохранности следует прикрыть их оргстеклом.

Вам достаточно один раз сделать подробный и качественный план эвакуации, а затем вы сможете в любой момент его подредактировать и доработать.

Как самому сделать план эвакуации

Самый простой вариант делают в программе Word. Для этого используется вставка. Начертить план не представляет труда для того, кто является опытным пользователем ПК. Эффективные инструменты позволяют не тратить много времени на работу.

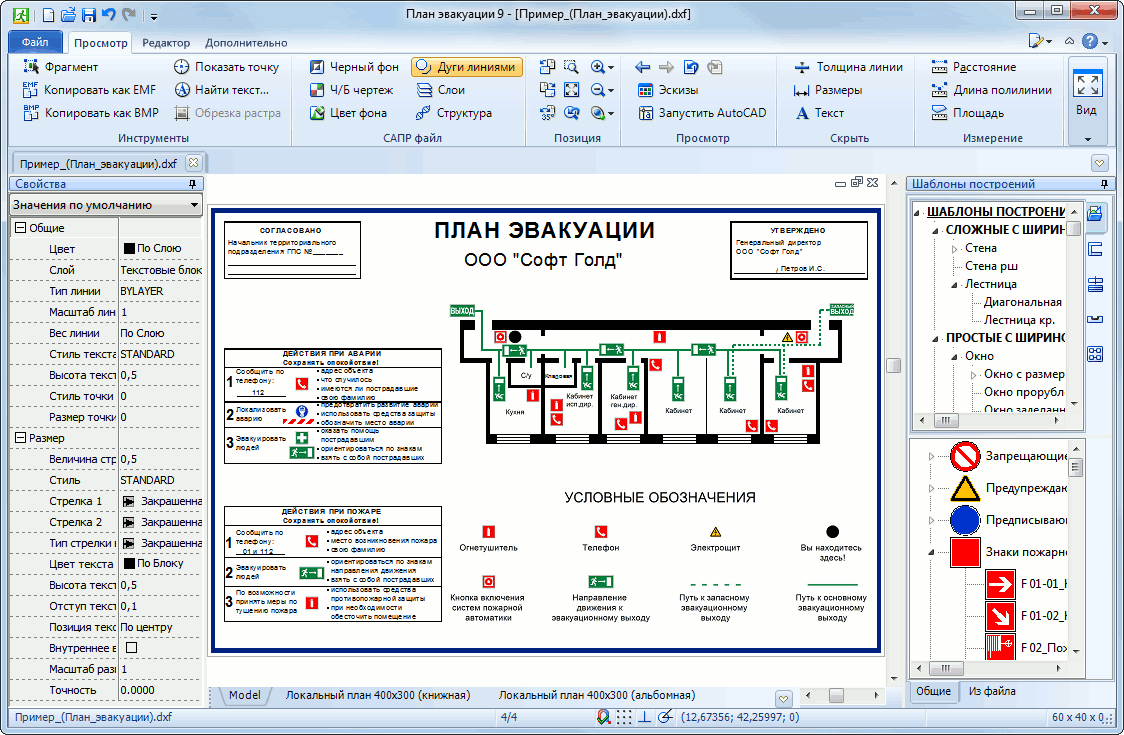

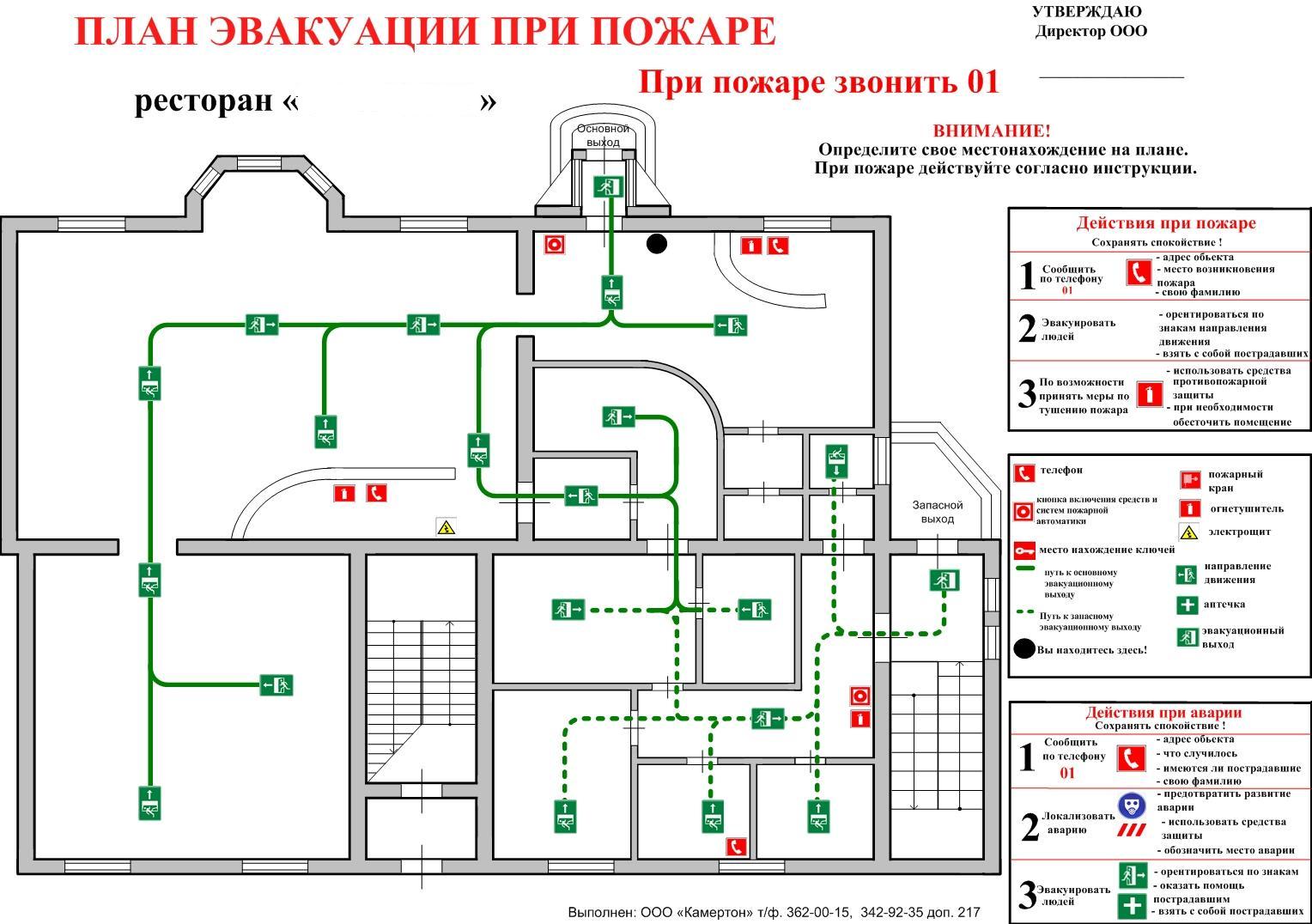

Процесс изготовления плана эвакуации в специальной программе

Создание схемы своими руками

Сделать план эвакуации необходимо согласно ГОСТу. В документе представлены две части:

графика (схематическое изображение);
разъяснительная (текст).

В первую часть включаются поэтажные решения, предусмотренные планировкой общественных зданий. Необходимо принимать в расчет размеры помещений с типом коммуникаций

Важно предусмотреть, как поведут себя люди перед лицом опасности

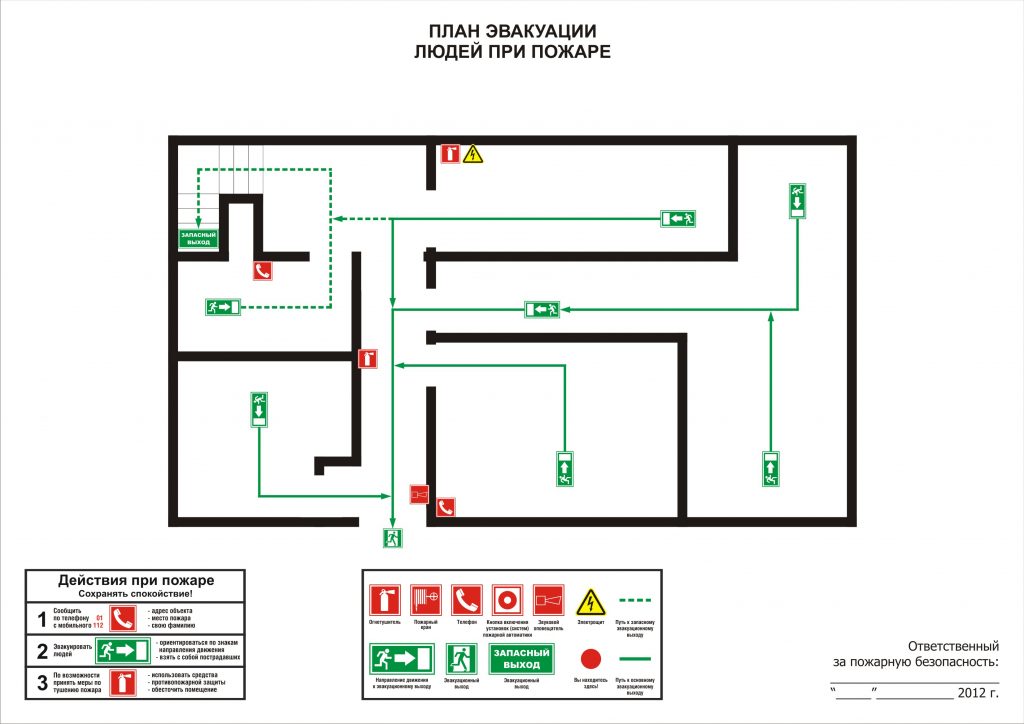

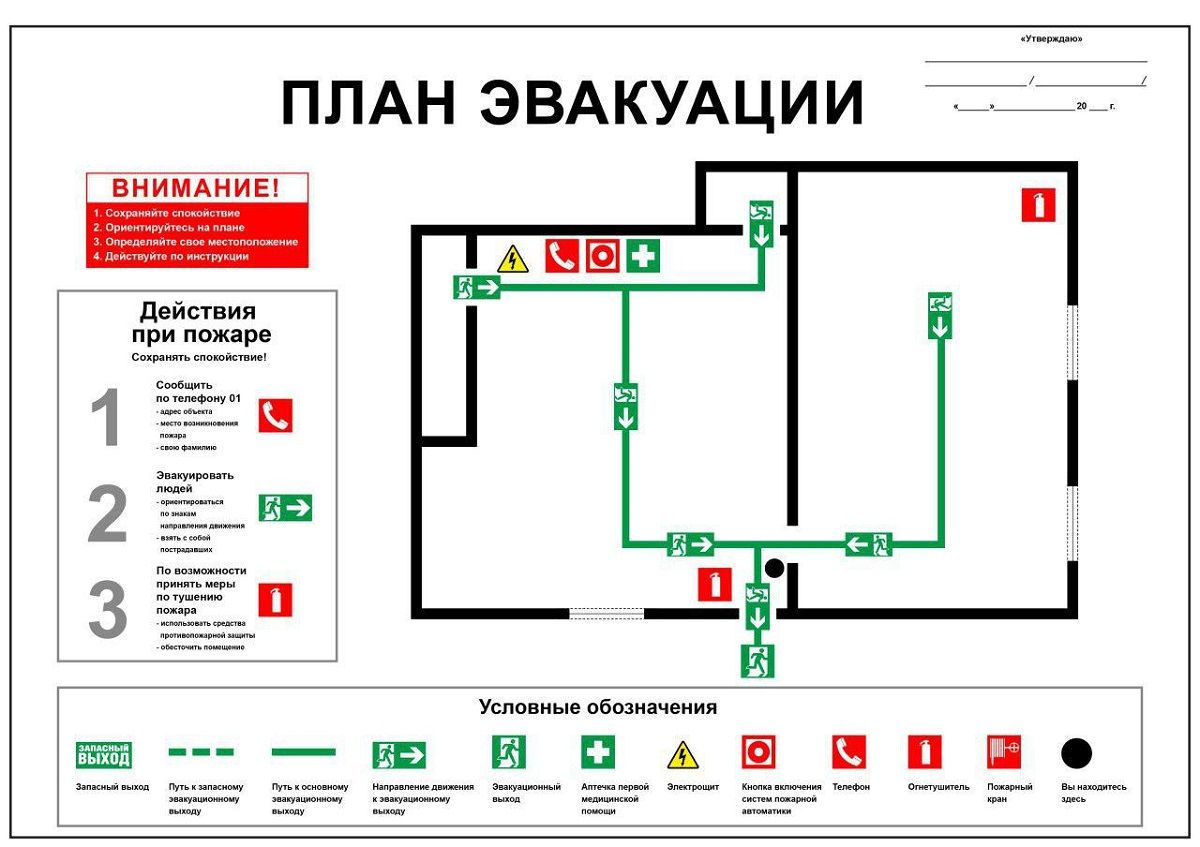

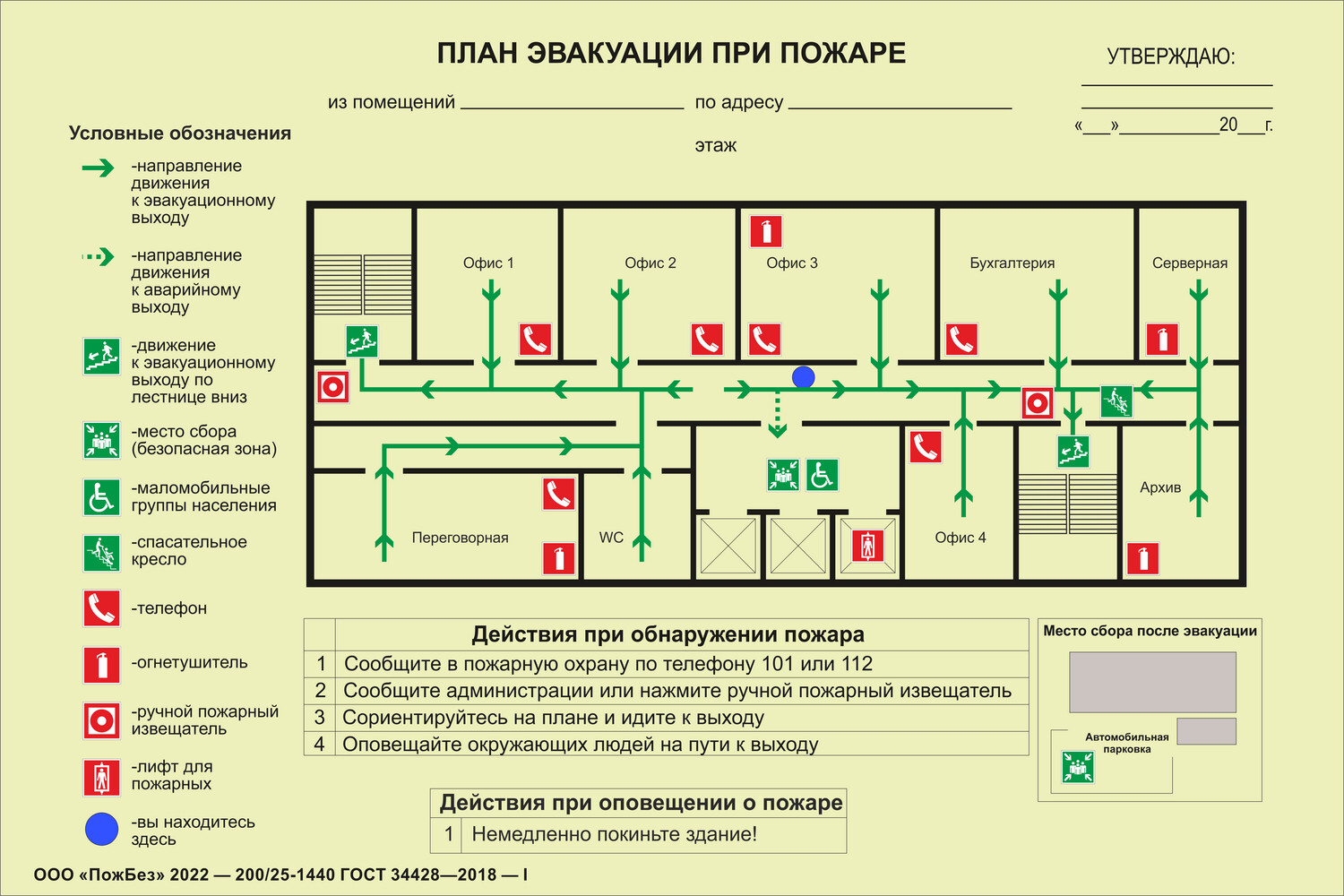

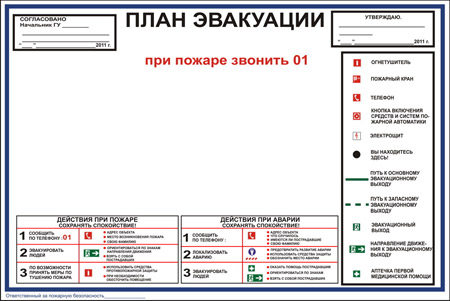

Так выглядит заготовка для изготовления плана эвакуации

При ЧС важно предотвратить панику. Точные указания позволят людям быстро сориентироваться

Пошаговая инструкция

План в электронном виде обязательно необходимо распечатать. Его изготавливают с помощью метода полноцветной печати и ламинирования. При разработке планов эвакуации возможно применение альтернативных способов. Схемы распечатывают план на струйных принтерах на фотолюминесцентной бумаге. Изделия делают в соответствии с ГОСТом: показатели свечения и пожарная безопасность отвечают требованиям. Изготовление схемы на высококачественном пластике с последующим покрытием пленкой. В каталоге можно найти любой интересующий образец плана:

общего;
секционного;
этажного;
локального.

Где можно заказать план эвакуации с готовых макетов

Распечатка планов эвакуации с готового макета обойдется организации дешевле, чем выполнение проекта с последующей реализацией. Профессиональная компания оперативно сможет сделать печать заказа. Главное – не ошибиться в выборе организации. Чтобы схемы эвакуации были сделаны правильно, необходимо поинтересоваться, есть ли у компании соответствующая лицензия. Только в этом случае можно быть уверенным, что получите качественный результат.

Готовое изделие отличается долговечностью. При желании его можно поместить в специальную антивандальную рамку со стеклом. Используемые в производстве материалы имеют соответствующие сертификаты. Готовые планы могут производиться из пластика ПВХ или иметь металлическую основу. Когда план эвакуации делают на заказ, то можно оговорить любые нюансы. Руководитель предприятия выбирает материал для плана и обсуждает сроки изготовления и цену плана эвакуации. Не ищете дешевых вариантов, остановитесь на оптимальном соотношении цены и качества. Фирма «Смарт Принт» предлагает своим клиентам фотолюминесцентные схемы эвакуации в любых объемах.

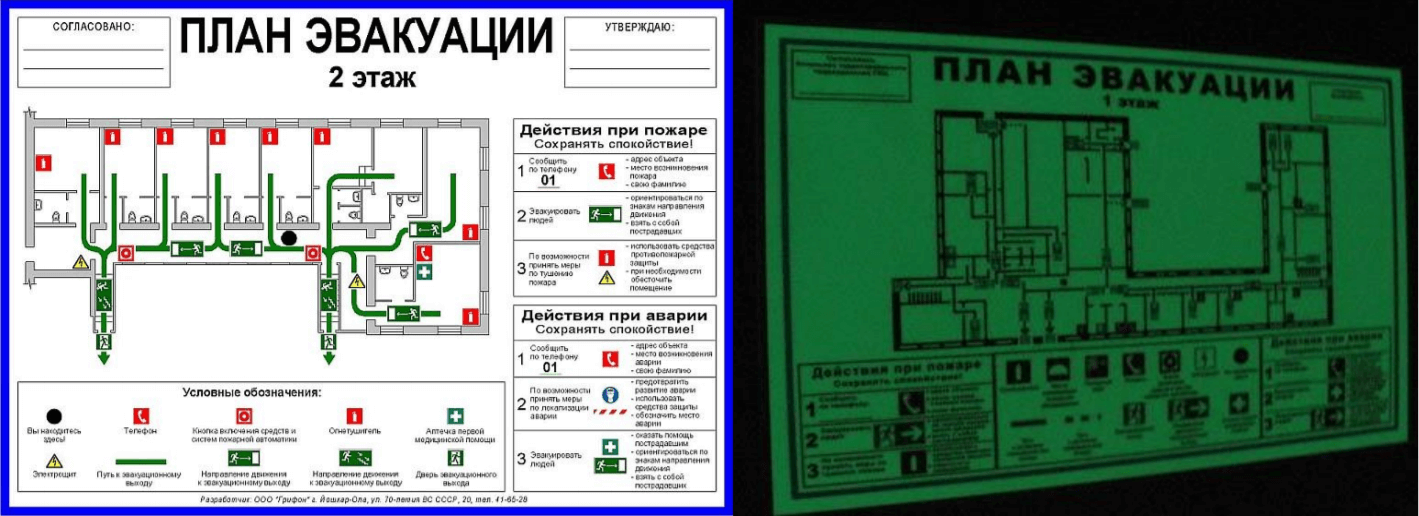

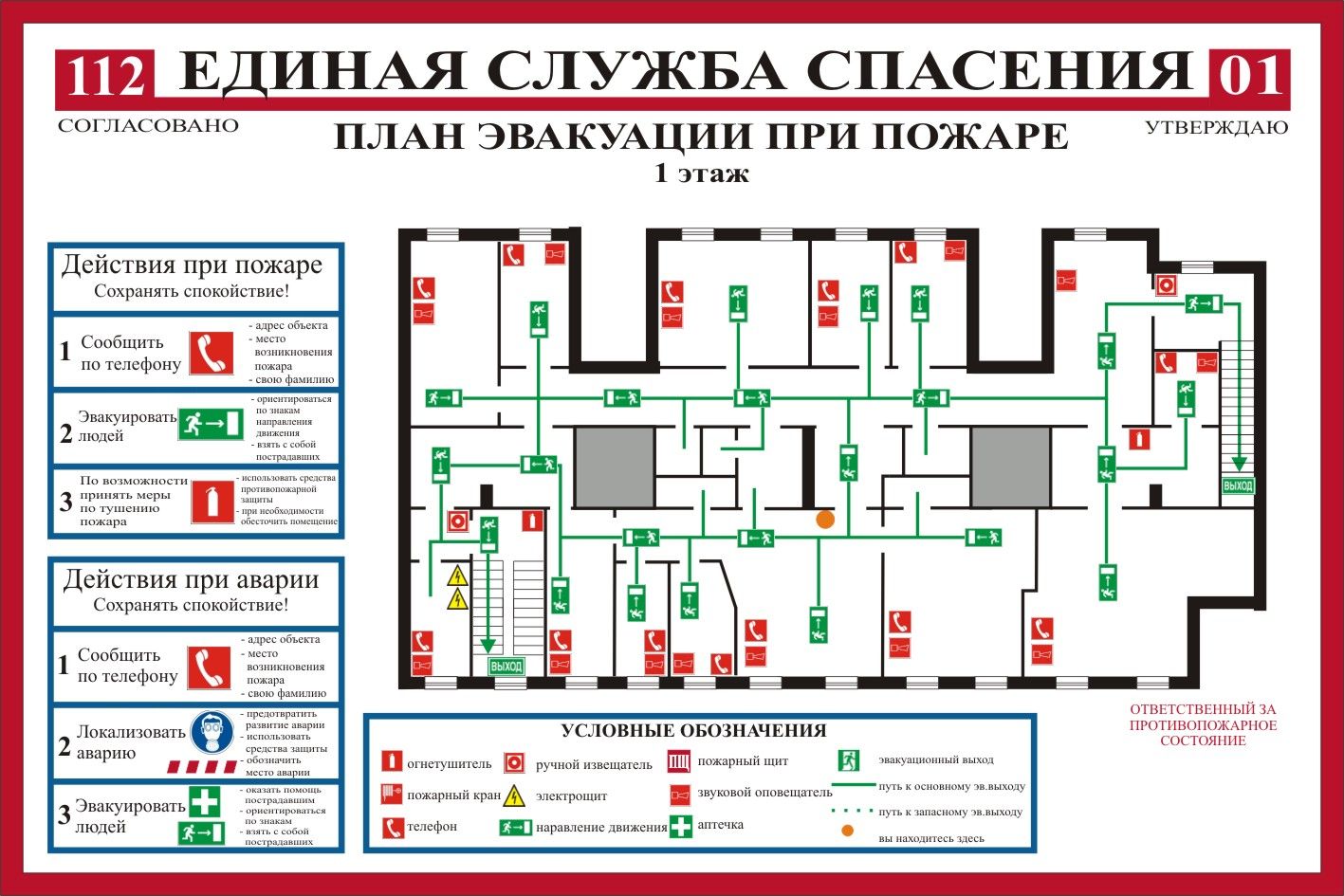

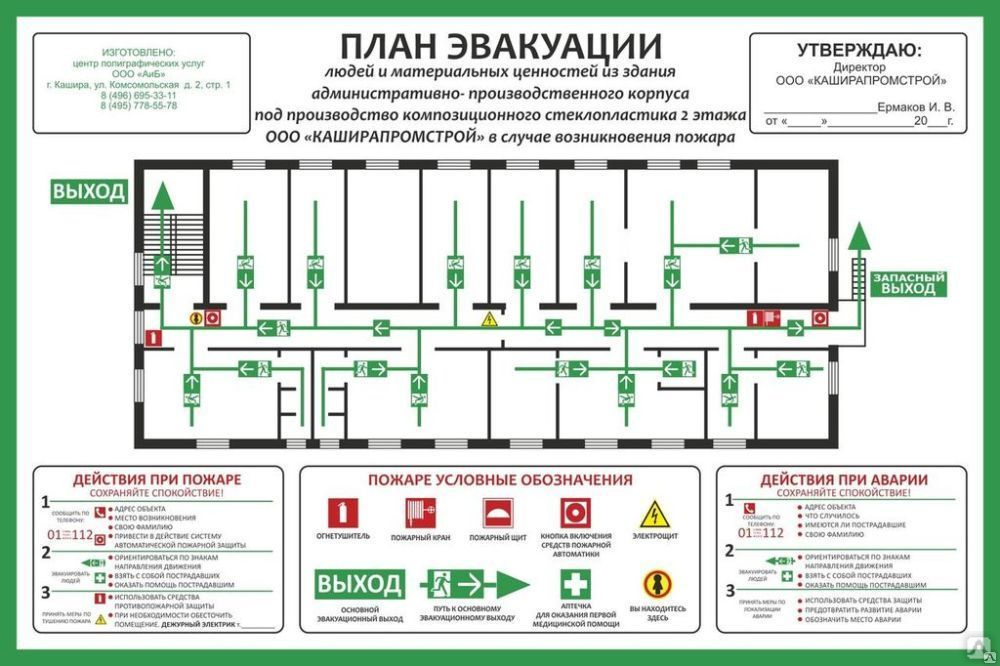

Эти изделия светятся в темное время суток, что играет немаловажную роль при возникновении ЧС, когда дорога каждая минута. Люди смогут найти безопасный выход из здания, даже если отключат электричество.

Сотрудников профессиональной компании отличает индивидуальный подход к каждому заказу и ответственное отношение к своему делу. Если макет сделать силами работников организации не получилось, закажите разработку плана в фирме «Смарт Принт». Схема эвакуации будет изготовлена в срок. Стоимость изделия при этом остается приемлемой: цены компания не завышает. Фирма «Смарт Принт» сотрудничает с крупными предприятиями и небольшими офисными организациями. Цены на услуги можно уточнить, позвонив по телефону: (пишите номер телефона). Профессиональные сотрудники компании ответят на любые вопросы, связанные с заказом. На сайте фирмы (название сайта) представлены примеры работ для постоянных клиентов. Это помогает выбрать тот вариант, который устраивает вас во всех отношениях.
