Как узнать что пора менять батарейку на материнской плате?

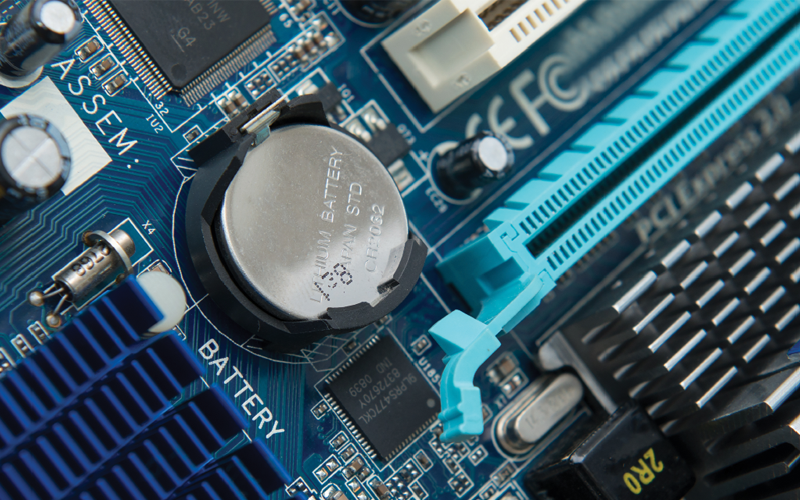

Где находится элемент питания

В компьютерных комплектующих для сохранения настроек используются литий-щелочные элементы питания со стандартным диаметром 20 мм. Стартовое напряжение составляет 3,3 В, допускается работа батарейки до падения напряжения в цепи до 2,75 В. Используются изделия стандарта CR2032 (высота корпуса 3,2 мм), CR2025 (высота 2,5 мм) и CR2035 (высота кожуха 3,5 мм).

В зависимости от габаритов емкость составляет от 160 до 280 мА*ч, уровень саморазряда — до 1% в год. Тип батарейки назначается производителем в зависимости от энергопотребления материнской платы

Литиевые батарейки не поддерживают зарядку, аккумуляторы в конструкции материнских плат не используются.

Места расположения батареек зависят от производителя и форм-фактора материнской платы:

На платах стандарта ATX посадочное гнездо располагается между разъемами PCI‐E, предназначенными для установки графических адаптеров. Встречаются устройства с единственным разъемом PCI‐E, источник тока установлен напротив нижних штекеров стандарта PCI-E x1.
На оборудовании стандарта mATX источник постоянного тока находится около разъема для процессора или под портом PCI‐E для видеокарт. Единого стандарта, оговаривающего место установки батарейки, не существует.
На малогабаритных изделиях формата mini-ITX элемент размещается около радиатора интегрированного процессора.

Для чего нужна и какая батарейка на материнской плате компьютера

После включения компьютера его процессор начинает выполнять программу BIOS (basic input/output system – базовая система ввода-вывода), «прошитую» в специальной энергонезависимой памяти. Эта программа загружает ОС с жесткого диска в память и передает управление ей (ОС) – компьютер загрузился и готов работать. Но чтобы правильно сконфигурировать «железо», BIOS должна знать, что стоит конкретно в этом компьютере – производитель материнской платы этого ведь не знал, а значит, прошить заранее не мог.

Эти данные появились уже после того, как компьютер был собран. Вся информация о его компонентах – сколько памяти, дисков, есть ли внешняя видеокарта и прочее была вычислена системой и записана в специальные ячейки CMOS-памяти. Последние сохраняют данные только тогда, когда подключены к питанию. Это питание и обеспечивает батарейка. Есть у этой батарейки и еще одно назначение – питание системных часов. Ведь ПК должен отсчитывать время даже тогда, когда выключен. Для этого батарейка питает микросхему, которая запоминает время и дату, а заодно отсчитывает время. Все вышесказанное о ПК в полной мере относится и к ноутбукам, работающим по точно такому же алгоритму.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники.Задать вопросПолезно. Элемент питания, который мы называем «батарейка BIOS», на самом деле имеет к этой системе лишь косвенное отношение – он только питает ячейки памяти, отвечающие за хранение настроек BIOS, в которых система держит свои данные. Поэтому этот элемент было бы правильнее называть «батарейка CMOS».

Теперь о том, какой источник питания для этого используется. Производитель устанавливает в материнские платы настольных ПК только один тип гальванических элементов – CR2032. В обиходе этот элемент называют «монетка».

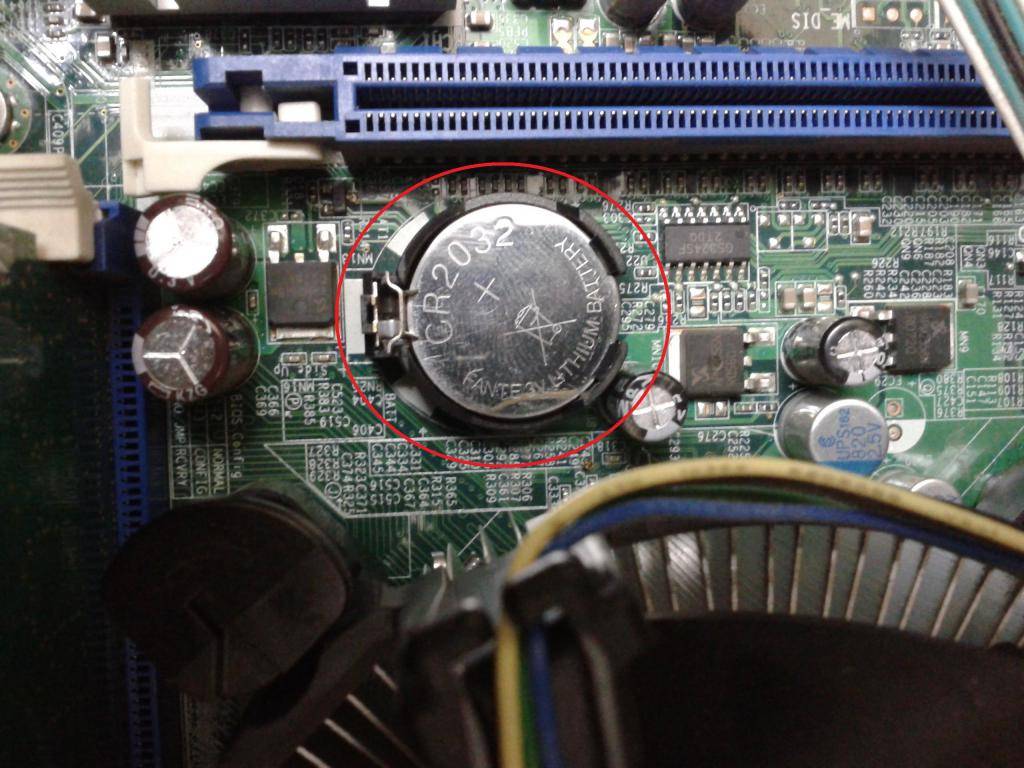

Гальванический элемент CR2032

Эта батарейка является литиевой и выдает напряжение в 3 вольта, а найти ее можно в любом магазине канцелярских товаров. Что касается ноутбуков, то в них используется либо такая же батарейка, либо элемент CR1220 (в обиходе «таблетка»). Причем CR1220 может быть в двух исполнениях без выводов для установки в специальное гнездо и с выводами. В последнем случае элемент просто впаивается в материнскую плату. Неплохая шутка от производителя, не правда ли?

Гальванический элемент CR1220 под гнездо (слева) и с выводами для пайки

Можно ли чем-нибудь заменить CR2032? Вполне. Существуют два аналога, хотя и не полных. Это CR2025 и CR2016.

Гальванические элементы CR2016 и CR2025

А неполные они, потому что несколько тоньше (2.5 и 1.6 мм против 3.2 мм для CR2032) и имеют меньшую емкость. С габаритами проблем обычно не бывает, а меньшая емкость означает, что срок службы такого элемента короче и ему быстрее потребуется замена.

Батарейка для материнской платы — какая нужна и как заменить

Многие начинающие пользователи, когда им говоришь, что нужно поменять батарейку, начинают пугаться и сомневаться, что они смогут это сделать самостоятельно. Как будто эта батарейка находится где-то далеко и для того, чтобы ее заменить нужно специальное образование.На самом деле все намного проще и вы в этом убедитесь, прочитав эту статью вы узнаете, какая нужна батарейка для материнской платы и как ее заменить.

В современных системных платах используется элемент питания CR2032 напряжением 3v. Именно такую маркировку и нужно спрашивать в магазинах при ее покупке. Дело в том, что в природе существует несколько элементов питания, которые могут подойти по своим характеристикам для питания материнской платы, хотя это можно сказать с натяжкой.

Вот примеры таких элементов:CR2016 — диаметр 20мм, толщина 1.6мм, 75-90мАч;CR2025 — диаметр 20мм, толщина 2.5мм, 150мАч;CR2032 — диаметр 20мм, толщина 3.

Как видно из примера, их маркировка, это их размеры, так что запомнить нужный не составит труда. Первые две цифры, это диаметр в миллиметрах, последние две, толщина: 32-3.2мм, 25-2.5мм. CR2032 самая толстая из них, остальные будут плохо держаться в разъеме системной платы, придется подгибать контакты или что то подкладывать под них.

Если говорить об их емкости, то CR2032 имеет самую большую 210-230мАч, что говорит о том, что ее хватит на долго(несколько лет).

Основная задача батарейки в материнской плате состоит в том, чтобы сохранить настройки CMOS при отключении питания. Это такие настройки, как очередность загрузки дисков и приводов, частота памяти и процессора, настройка времени и даты, и т.п.Если сядет батарейка, а вы отключите питание компьютера, то все настройки вернутся на заводские установки и если вы их меняли, то придется настраивать все заново.Если вы долго не включали компьютер или редко им пользуетесь, то батарейка сядет быстрее, чем, если бы вы держали его постоянно включенным.

Компьютер всегда сообщает пользователю о проблемах, если их находит, так и в этом случае.

Например, если вы увидели сообщение:

«CMOS checksum error — Defaults loaded»

то один из признаков, что пора менять батарейку.Также, для пользователя поводом сменить элемент питания будут сообщения:

CMOS battery low failedCMOS battery failed

Вид сообщения зависит от производителя BIOS.

Также самым простым признаком того, что батарейка села, для пользователя будет то, что при включении компьютера постоянно сбрасывается время и дата, и их приходится постоянно настраивать.

Сменить батарейку очень просто любому пользователю, было бы желание. Найти ее очень просто, это плоская батарейка диаметром 2 см, которая находится в нижней части материнской платы. Она всего одна, так что не найти и перепутать ее невозможно.

Перед тем, как вытаскивать батарейку, полностью отключите компьютер от сети, во избежании замыканий.

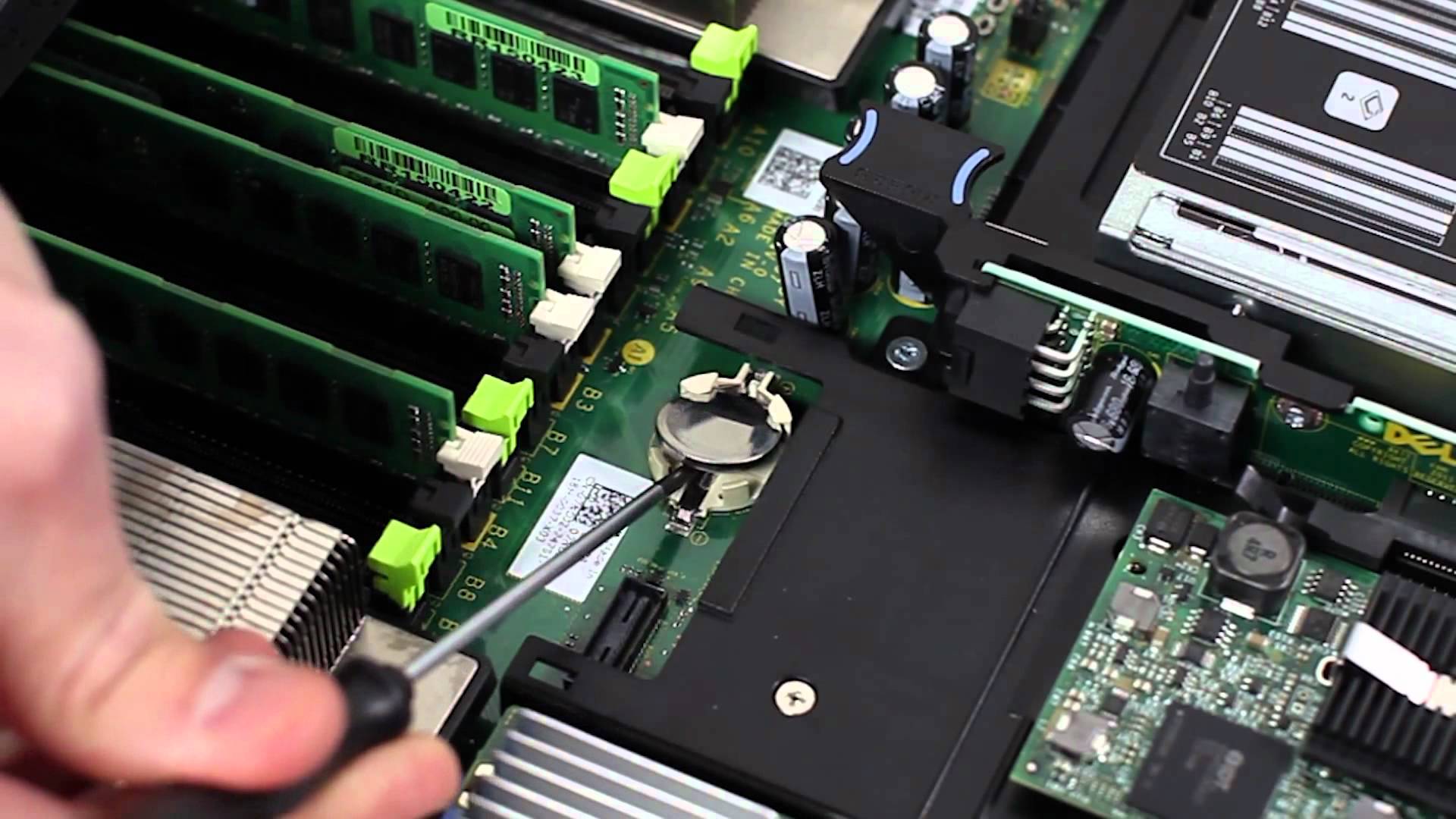

Чтобы ее вытащить, нужно нажать на защелку каким нибудь стержнем вроде отвертки или шила.

Предлагаю вам посмотреть видео, как можно быстро отключить батарейку от материнской платы.

Выбрать новую материнскую плату бывает не так просто, как может показаться, эта статья вам поможет сделать правильный выбор.

Какая батарейка стоит в материнской плате на компьютере и ноутбуке

Для замены батарейки CMOS, желательно использовать такую же, какая была установлена на устройстве при его покупке. Обычно, это элемент питания с маркировкой CR2032, он имеет следующие размеры: диаметр 20 мм, толщину 3.1-3.2 мм, а номинальное напряжение – 3v. Такие устройства используются во многих бытовых приборах и их можно приобрести в обычном магазине электроники.

Существуют и другие батареи, которые по своим характеристикам могут подойти для питания памяти CMOS, они имеют такой же диаметр, но меньшую емкость и другую толщину, например CR2025 – 2,5 мм, а CR2016 – 1,6 мм. При их установке необходимо соблюдать основное правило — подходящий размер и правильный вольтаж.

Как выбрать

Часто ноутбуки со встроенной батареей стоят дороже классических, поэтому если вы ограничены в средствах, лучше отдать предпочтение классике.
Если же вы можете позволить себе дополнительные траты, часто работаете на ноутбуке вне дома, и не выезжаете за город, можно купить устройство с несъемным аккумулятором
Если вы предпочитаете стильный или необычный дизайн, но часто выезжаете за город, к ноутбуку стоит приобрести пауэр-банк.
Если же вы не уверены в стабильной работе ноутбука, а также он является неотъемлемой частью работы, стоит все же взять классический вариант со сменной батареей. Он позволит произвести экстренную перезагрузку зависшего устройства не прибегая к долгой и дорогостоящей услуги сервисного центра.
Модель со встроенной батареей стоит рассмотреть, если пространство в сумке или рюкзаке ограничено, а специальные контейнеры или рюкзаки отсутствуют. Небольшой и легкий ноутбук не займет много места и весит не очень много.
Если вы планируете выезжать за город, где розетки старого образца, также стоит приглядеться к ноутбуку со встроенной батареей. Автономность его выше, чем у классического, для подзарядки достаточно иметь пауэр-банк, несколько комплектов аккумуляторов ААА или батареек

Двух кругов зарядки достаточно для 15–20 часов активной работы.
Если вы время от времени забываете следить за уровнем заряда, лучше взять классический лэптоп – он не создаст дополнительных проблем при полной разрядке
Модель со встроенной батареей стоит иметь в виду, когда важно качество сборки, минимальное количество уязвимых креплений и люфтов, а также эргономика.

Замена

Признаки неисправности батарейки

С некоторыми проблемами пользователи сталкиваются вскоре после включения ПК даже до старта ОС. На черном экране появляется сообщение об ошибке подсчета контрольной суммы CMOS, низком уровне напряжения батарейки или просьба нажать клавишу для входа в Setup. Процесс может не дойти до конца из-за изменения последовательности устройств, с которых загружается машина. Бывает, что Windows удается запустить только при нажатии клавиши F1.

Программные неполадки, которые указывают на необходимость проверки элемента:

отставание системных часов;
произвольная смена даты, времени и часового пояса;
потеря активации Windows;
прекращение действия лицензии на антивирусное ПО.

Для чего нужна батарейка на материнской плате

Она нужна для того чтобы питать микросхему динамической памяти CMOS, на которой хранятся не только основные значения BIOS, а и параметры конфигурации компьютера. К ним относятся: приоритет загрузки с конкретного носителя, режим энергосбережения, состояние памяти, тип дисплея, установки клавиатуры и другие.

Симптомы, указывающие на то, что батарейку необходимо заменить:

Регулярная потеря пользовательских настроек.
Невозможно включить компьютер или ноутбук.
При каждом запуске операционной системы сбрасывается системное время и оно отличается от реального. Это не позволяет пользоваться многими программами, некоторые сайты не открываются, а также перестаёт работать антивирус, указывая на устаревшие базы.
Частая внезапная перезагрузка компьютера. Это приводит к потере важных документов, а также к некорректному закрытию программ.
Устройство медленно загружается.
BIOS выдаёт сообщение о необходимости замены батарейки.

Недостатки

Такой аккумулятор можно заряжать только через специальный разъем.
Если ноутбук завис, то нет возможности экстренно перезагрузить его, вынув батарею
Нельзя взять с собой в поездку запасной аккумулятор. Для продления автономной работы придется брать внешнюю зарядку
Замена аккумулятора возможна только в сервисном центре, а процедура эта недешевая и может занять длительное время
В случае намокания труднее просушить устройство, поскольку невозможно вынуть батарею.
Для продления срока жизни без внешнего аккумулятора придется регулярно заряжать устройство.
Невозможность определенное время пользоваться устройством – батареи со временем начинают хуже хранить заряд. У съемных аккумуляторов такая проблема решается покупкой и установкой нового. Встроенные аккумуляторы заменяются только в СЦ, а процедура эта может занять даже неделю или полторы. В течение этого времени вы останетесь без ноутбука, что может плохо сказаться, если он используется, как рабочий инструмент.
Модели с несъемным корпусом в среднем дороже собратьев со съемным. Это связано с использованием нестандартных материалов для корпуса. Такие материалы стоят дороже пластика, что увеличивает цену готового устройства

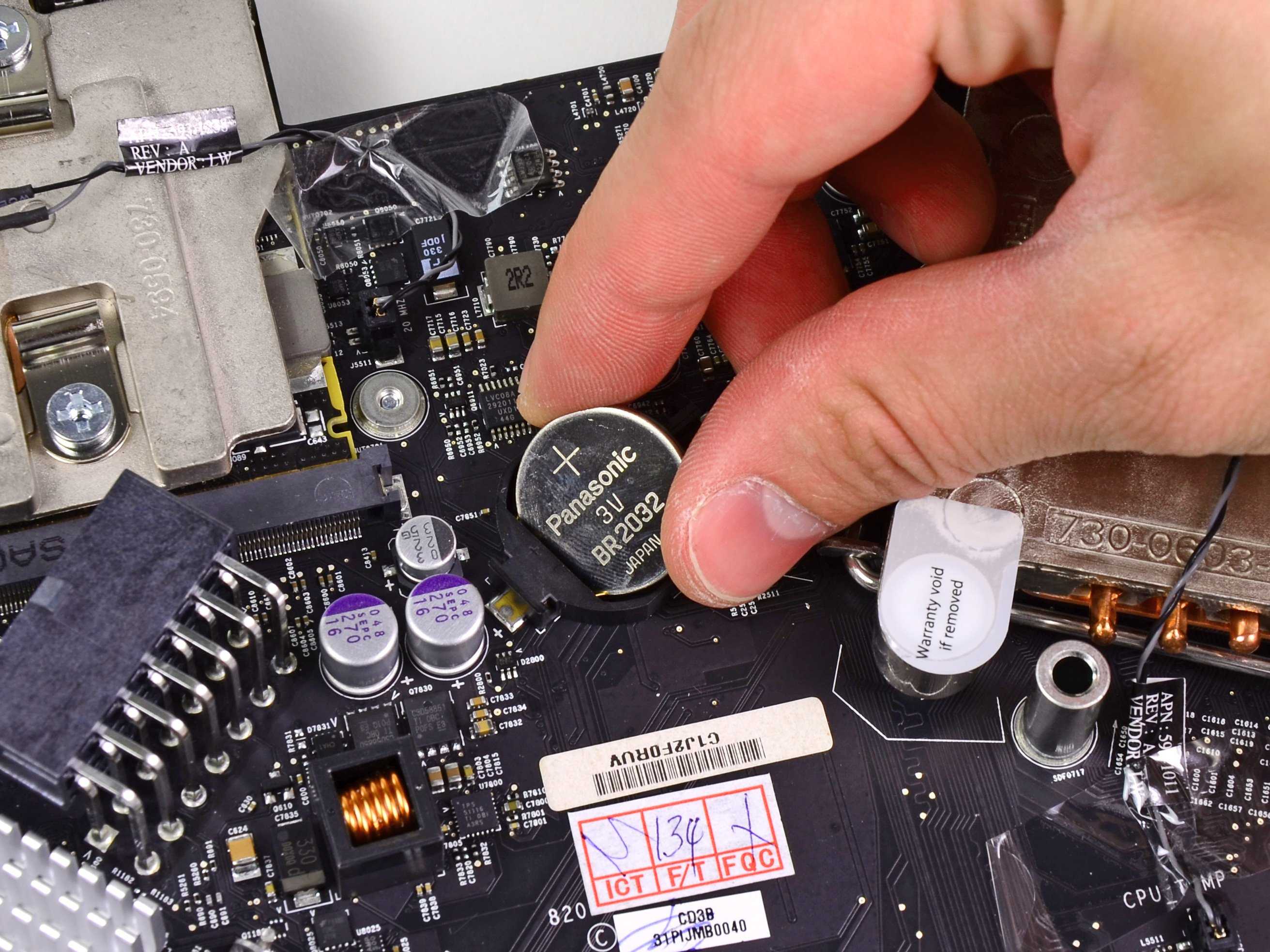

Как вставить батарейку в материнскую плату

Признаки севшей батарейки BIOS

Самый верный признак того, что батарейку необходимо сменить – постоянный сбой времени и даты в вашей операционной системе. Это происходит потому, что за время и дату на ПК отвечает именно БИОС. А если у него истощается необходимая подпитка в виде батарейки, он перестает правильно считать время и дату и при очередном включении сбрасывает их до первоначальных параметров.
Установки БИОС стали сбиваться на стандартные. Даже если вы никогда не заходили в настройки BIOS, вы можете легко это заметить — при загрузке компьютера на экране начнет появляться надпись, содержащая в себе фразу «CMOS checksum error», и предложение заново настроить ваш БИОС.
Компьютер начинает серьезно тормозить, самопроизвольно перезапускаться или даже выключаться без причины, перестает загружать какие-либо приложения, драйвера.
В некоторых компьютерах на материнской плате предусмотрен датчик батареи. Если она начинает садиться, датчик при включении ПК писком предупреждает об этом пользователя.
Компьютер вовсе перестает включаться, то есть никак не реагирует на нажатие кнопки включения.

Запомните, что отдельно третий и пятый признаки могут и не относиться к севшей батарейке BIOS. Однако проверку лучше начать именно с нее.

Как поменять батарейку на материнской плате компьютера

Проще всего заменить элемент питания на компьютере, ведь для этого не нужно обладать специальными навыками и знаниями.

Главное, соблюдать основные правила безопасности.

Купить батарейку такой же модели, которая до этого стояла на компьютере.
Завершить работу устройства и обесточить блок питания. Ведь именно в системном блоке находится материнская плата.
Снять с левой стороны системного блока крышку, открутив болты.
Визуально определить местонахождение батарейки и вытащить её из паза, просто подковырнув чем-то острым

Важно, не прилагать уж слишком много усилий, чтобы не повредить материнку.
Вставить новый элемент питания.
Собрать компьютер, закрыв крышку системного блока, подсоединить его к монитору и сети.
Произвести настройки Биос.

Некоторые мастера, чтобы заново не настраивать биос, рекомендуют менять батарейку, не выключая компьютер из сети, но из-за этого может произойти замыкание в материнке и она сгорит.

Преимуществ и недостатки стационарных ПК

Современный стационарный компьютер — это модульная конструкция, апгрейд и обслуживание которого (чистка от пыли и замена термопасты) не вызывает проблем.

Снять боковую крышку системника, чтобы заменить компонент на более производительный, гораздо проще, чем разобрать лэптоп. Шасси компьютеров стандартизированны и рассчитаны на установку совместимых деталей множества типоразмеров.

Свободное место в корпусе и его размеры способствуют нормальной циркуляции воздуха. При наличии необходимого количества кулеров стационарный ПК почти никогда не перегревается. Современные корпуса имеют интересный дизайн и часто оборудованы прозрачной боковой крышкой. Многие пользователи любят такое решение — можно поставить ПК на стол и краем глаза наблюдать, как все работает. Оборудованный RGB подсветкой корпус отлично смотрится в кадре, чем пользуются многие игровые стримеры.В последнее время набирают популярности прозрачные игровые столы с нишей для монтажа компонентов ПК. Фактически, получается стол с компьютером внутри, что довольно необычно. Кроме того, простота сборки ПК значительно расширяет возможности для моддинга.

При одинаковой стоимости системный блок будет мощнее лэптопа. В первую очередь потому, что на ноутбуки и их комплектующие обычно больше наценка, а еще из-за отсутствия матрицы и динамиков.

К стационарному компьютеру можно подключить монитор любого размера и разрешения, а то и несколько. Покупая ноутбук, вы вряд ли позаботитесь о дополнительном мониторе, так как это уже лишнее. Как правило, матрица ноутбука имеет диагональ 15-17 дюймов, чего может оказаться недостаточно для комфортного использования гаджета.

Главный недостаток стационарного ПК в отсутствии мобильности. Такой компьютер требует обустройства рабочего места для удобного использования — компьютерного стола и кресла.

Замена батареи в лотке материнской платы — NVIDIA Docs

NVIDIA Docs Hub NVIDIA DGX Platform NVIDIA DGX Systems DGX h200 Руководство по обслуживанию Замена батареи в лотке материнской платы

Осторожно

Устройства, чувствительные к статическому электричеству : Обязательно соблюдайте рекомендации по защите от электростатического разряда (ЭСР). Это включает в себя обеспечение того, чтобы персонал и оборудование были подключены к общему заземлению, например, с помощью браслета, подключенного к заземлению корпуса, и размещения компонентов на рабочих поверхностях, свободных от статического электричества.

Вы можете заменить батарею в лотке материнской платы системы DGX h200, выполнив следующие действия высокого уровня:

Замените батарейку типа CR2032.
Выключите систему.
Пометьте все кабели материнской платы и отсоедините их.
Выдвиньте лоток материнской платы.
Откройте отсек ввода-вывода лотка материнской платы.
Извлеките райзер-карту M.2 с обоими прикрепленными дисками M.2.
Извлеките карту Mellanox с двумя портами (гнездо 4).
Замените батарею на материнской плате.
Установите двухпортовую карту Mellanox (слот 4).
Установите райзер-карту M.2 с обоими подключенными дисками M.2.
Закройте крышку отсека ввода-вывода на лотке материнской платы.
Вставьте лоток материнской платы в систему.
Подсоедините все кабели, ориентируясь на этикетки.
Включите систему.
Подтвердите работоспособность системы, запустив .

При выходе из строя батареи могут возникнуть некоторые из следующих симптомов:

Программа установки появляется на экране перед загрузкой
появляется на консоли
На экране появляется ошибка часов или сообщение часов
Системные часы теряют время и дату

Позвоните в службу поддержки NVIDIA Enterprise, чтобы убедиться, что батарея является подходящим компонентом для замены.

Примечание

Батарея CR2032 не поставляется NVIDIA, но ее легко найти в магазине. После покупки аккумулятора выполните следующие процедуры.

Выключите систему.
Откройте дверцу ввода-вывода лотка материнской платы. Дополнительные сведения см. в разделе Лоток материнской платы — открытие и закрытие дверцы ввода-вывода.

Убедитесь, что крышка лотка ввода-вывода материнской платы открыта.
Ослабьте винт с накатанной головкой механизма блокировки карты PCI, ослабив невыпадающий черный винт с накатанной головкой, соответствующий слоту, над которым вам нужно работать:
Поверните фиксирующий механизм держателя PCI в сторону:
Вытащите карту из слота:
Удалить карту:

Вытащите карту из слота:
Перед тем, как вытащить карту слишком далеко, отсоедините от карты белый и черный кабели IPEX.

Белый кабель подключается к верхней части платы, а черный — к нижней (радиатору) карты:
Следуйте инструкциям в следующих шагах, чтобы удалить и вставить разъемы IPEX.

Повторите этот процесс для белого и черного кабелей.

Поднимите запирающуюся дверь:
Отведите кабель от разъема:

Аккуратно извлеките аккумулятор из держателя с помощью тонкого инструмента:
Поверните батарею, как показано на следующем рисунке:
Замените батарею на новую CR2032, установив ее в держатель батареи. Убедитесь, что положительная сторона находится сверху:

Совместите кабель IPEX с разъемом:
Вставьте кабель в разъем:
Убедитесь, что кабель подключен к разъему:
Закройте фиксирующий механизм:
Убедитесь, что кабель подключен к разъему на плате:

После подключения кабелей IPEX установите новую плату в слот:
Убедитесь, что карта на месте и кабели подключены:

Размещение карты в системе:
Вставьте карту в слот PCI:
Закройте защелку, чтобы зафиксировать карты PCI на месте:
Затяните винт с накатанной головкой, чтобы убедиться, что запорный механизм остается на месте:

Закройте дверцу ввода-вывода лотка материнской платы и вставьте лоток материнской платы.

Достоинства

Небольшие габариты устройства – ноутбуки, имеющие несъемную батарею, обычно имеют ее внутри корпуса. Это позволяет экономить место за счет уменьшения толщины ноутбука
Увеличенное время работы – правильный режим подзарядки аккумулятора позволяет обходиться без замены достаточно долгое время
Разнообразия дизайна – спорное достоинство. Выгода здесь чисто эстетическая.
Более прочные крепления – вот это уже весомее. За счет того, что некоторые крепления перенесены внутрь, устройство становится более защищенным снаружи
За счет невозможности самостоятельной замены исключена ошибка в виде установки батареи низкого качества. Если такую установили в сервисном центре, это будет говорить о некомпетентности либо намеренной порче. В обоих случаях организацию можно призвать к ответственности.
Повышенная эргономика – уменьшение количества соединений позволяет расположить комплектующие и наружные устройства максимально удобно

Продолжительность жизни батарейки

Батарейка, установленная на материнской плате компьютера, играет важную роль в поддержании основных настроек и параметров системы. Обычно эта батарейка имеет модель CR2032 и является литиевой. Ее главная функция — обеспечивать питание для сохранения сведений о времени и дате, а также BIOS-установок.

Продолжительность жизни батарейки в значительной степени зависит от нескольких факторов, таких как качество батарейки, условия эксплуатации и расход энергии. Обычно срок службы батарейки составляет от 3 до 5 лет.

Однако, частота замены батарейки может варьироваться в зависимости от интенсивности использования компьютера. Некоторые пользователи могут замечать необходимость в замене батарейки уже через 2 года после покупки компьютера, особенно если система работает непрерывно или часто подвергается сбоям питания.

Если компьютер выключен и не используется в течение продолжительного времени, то батарейка может прослужить даже более 5 лет. Однако, если компьютер используется ежедневно и работает более 8 часов в сутки, то рекомендуется рассмотреть возможность замены батарейки приблизительно через 3-4 года.

Чтобы узнать, нуждается ли ваша материнская плата в замене батарейки, можно проверить дату и время в BIOS-настройках или обратиться к руководству пользователя компьютера. Если дата и время сброшены каждый раз при перезапуске системы, или на экране появляется сообщение о слабой батарейке, скорее всего, пришло время заменить батарейку.

Замена батарейки на материнской плате обычно простая процедура, но если у вас нет опыта работы с компьютером, рекомендуется обратиться к профессионалам или следовать инструкциям в руководстве пользователя.

Важно помнить, что замена батарейки является обязательной профилактической процедурой, которая помогает сохранить стабильность работы компьютера и избежать возможных проблем с настройками BIOS и временем системы

Как понять, что требуется заменить батарейку

Основными признаками того, что села батарейка являются проблемы с питанием CMOS-памяти:

Присутствуют сложности при запуске системы.
Постоянно сбрасывается конфигурация загрузки, возникают самопроизвольные перезагрузки и выключения.
Прекращают функционировать некоторые устройства, из-за отказа драйверов.
Время, установленное на ПК отличается от фактического.
Возможны случаи, когда ПК просто не включается.

Если какой-то из перечисленных симптомов наблюдается на устройстве – следует проверить напряжение элемента с помощью мультиметра. Предварительно нужно обесточить ПК, вытащить кабель из блока питания, достать батарейку, аккуратно надавив на язычок, либо поддев удерживающие элементы. Переключить мультиметр в режим “10V” и замерять значение напряжения. Если оно намного ниже заявленного значения, значит необходима замена.

Стоит заметить! Все перечисленные признаки возможны, но возникают достаточно редко, кроме сброса времени и конфигураций БИОС.
