Симптомы неисправности датчика массового расхода воздуха

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый.

Правильно ли считает расход топлива, ваш автомобиль

По мере роста цен на топливо, водители обращают более пристальное внимание на показания индикатора расхода топлива, который можно найти во многих современных автомобилях. И, проблема состоит в том, что эти показания – не точны

Фактически, независимые тестирования показывают, что в среднем, данные занижены на 5,5%.

На что влияют не точные показания

Индикатор расхода топлива, показывает средний и текущий расход, и является стандартным оборудованием в автомобилях с 2011 года. Обнуляя показания при заправке, водители видят какой расход топлива в его автомобиле, и может изменить свой стиль вождения и убедиться, как он влияет на расход бензина.

Ошибка в 5,5%, может показаться не большой проблемой при рассмотрении заправки одного бака бензина. Но если взять, пятилетний период управления автомобилем, то не досчитанный расход топлива складывается, в приличную сумму. Возьмем к примеру автомобиль, который потребляет 9,5 литров на 100 километров (исходя из показаний индикатора расхода топлива), а на деле он сжигает на 5,5% больше. И, исходя из того, что в среднем автомобили пробегают 20 000 километров в год, вы получите примерно лишних 400 литров неучтённого топлива, за пять лет пробега. А, это уже составляет – значительное количество средств.

А, так как большое количество автомобилей, имеют расход топлива намного больший, чем приведенный в примере, то не сложно прикинуть, что и неучтенных литров будет на много больше.

И поскольку тестирования показывают, что показатели расхода топлива, гораздо более оптимистичны, чем средний показатель в 5,5%, некоторые сценарии намного хуже. Поэтому, вполне возможно, что автомобиль приведённый в примере с расходом в 9,5 литров, может потреблять и более 400 литров, чем прогнозировалось бы датчиком, в течение пяти лет управления автомобилем.

Что на это, отвечают автопроизводители

В основном они молчат, но некоторые отвечают примерно так, – показатели расхода топлива рассчитываются, на подсчетах количества и продолжительности импульсов впрыска, создаваемых топливными инжекторами, а бортовой компьютер в свою очередь, делит пройденное расстояние, на рассчитанный расход топлива. И, такие колебания происходят потому, что топливо с разных заправок, в разной степени может содержать меньше энергии. А, это означает, что бортовая система предполагает, то что топливо должно обладать достаточным количеством энергии для достижения определенного расстояния, но к сожалению оно может нести в себе, намного меньше энергии.

Также они предпочитают говорить о том, что водители должны использовать показания, как инструменты повышения эффективности, а не точные измерения расхода топлива. А, высокоточные датчики, использующие информацию реального времени, могут неточно рассчитывать расход, из-за переменных топлива и топливных баков, которые расширяются, в зависимости от внешних условий. Поэтому эти факторы и влияют на множество показаний, включая расход топлива и расстояние до «пустого бака».

Не доверяйтесь на все 100%, показаниям расхода топлива

Компьютер может предполагать, что автомобиль абсолютно исправен, но в друг это не так, ведь топливные форсунки могут забиться и не впрыскивать столько топлива, сколько считывает датчик или, что-то ещё.

В этом скорее всего нет заговора автопроизводителей, чтобы ввести в заблуждение общественность с неизменно низкими цифрами. Но не исключено, что они просто хотят показать, что их автомобили более экономичны. Ведь, несмотря на протесты противников, у автопроизводителей есть стимул представлять чрезмерно оптимистичные отзывы расхода топлива, чтобы привлекать на свою сторону клиентов, следящих за экономией топлива.

И, какова бы ни была причина таких неточностей, индикаторы расхода топлива должны предупреждать что, – «Ваш фактический расход, может отличаться».

Поэтому, рекомендуется использовать дополнительный учет расхода топлива, например, – записывать заправки и пробег, чтобы получить более точные показания.

Уважаемые гости – переходите на мой канал, кликнув – Pit Stop , ставьте лайки и не забывайте подписываться (это Вас ни к чему не обяжет, а Вы будете чаще встречать мои статьи в ленте Дзен), впереди ещё много нового и интересного!

Как работает ДМРВ

В датчике массового расхода воздуха есть небольшой провод — термосопротивление, который электрически нагревается. Рядом с измерительным элементом установлен датчик температуры, который измеряет температуру воздуха возле термосопротивления.

Когда двигатель работает на холостом ходу, через измерительный элемент проходит небольшое количество воздуха, поэтому для поддержания температуры термосопротивления требуется очень низкий электрический ток.

Когда вы нажимаете на газ, дроссель открывается, позволяя бОльшему количеству воздуха проходить через измерительный элемент. Проходящий воздух охлаждает термосопротивление.

Чем больше воздуха проходит через провод, тем больше электрического тока необходимо для поддержания его в горячем состоянии. Величина тока пропорциональна воздушному потоку.

Небольшой электронный чип, установленный внутри ДМРВ, преобразует электрический ток в цифровой сигнал и отправляет его на блок управления двигателя (ЭБУ).

Контроллер использует сигнал воздушного потока для расчета количества впрыскиваемого топлива. Цель состоит в том, чтобы поддерживать соотношение воздух / топливо на оптимальном уровне.

Кроме того, ЭБУ использует показания расхода воздуха для определения моментов переключения автоматической коробки передач. Если ДМРВ не работает должным образом, АКПП также может переключаться неправильно.

К чему приводит неисправность ДМРВ?

Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.

Какие показания должен выдавать исправный ДМРВ?

Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Важно знать

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.

Например, для инжекторного 1,5-литрового 2111, если он исправен, на холостом ходу (860–920 об/мин) верные показания составляют 9,5–10 кг/час, а на 2 тыс. об/мин — 19–21 кг/час. Если расходомер на 2 тыс. об/мин показывает около 17–18 кг, то автомобиль будет ехать стабильно. Если же значения составляют от 22 до 24 кг/час, то транспортное средство будет двигаться устойчиво, но потребление горючего на 100 км составит приблизительно 10–11 л. Кроме того, автомобиль станет плохо заводиться на морозе из-за перелива топлива при прогреве двигателя.

Основные отличия БК инжектора от карбюратора

Основные отличия бк в зависимости от типа питания, заключаются в возможностях бортового для ВАЗ 2110. Карбюраторный тип – самый простой. Основная причина — карбюраторы в большей степени регулируются механически, а электронике отведена второстепенная роль. Поэтому его стандартный набор функций – крайне невелик. Можно узнать о:

• времени суток или настроить будильник;
• текущем и среднем расходе топлива, а также запасе хода;
• средней скорости и режиме езды;
• температуре двигателя или забортного воздуха;
• диагностическую информацию, которая позволяет узнать об ошибке работы двигателя и декодировать ее.

Компьютер показывает огромный расход на холстом ходу

После того как у официалов Рольф-Центр сделал ТО 90 — по регламенту, бортовой компьютер начал показывать огромный расход топлива на холостом ходу и в пробках 40, а потом начинает расти 60, 70 и до максимума 99, потом когда начинаешь ехать постепенно уменьшается до 15-16 по трассе и 18-20 по городу. Но стоит попасть в пробку опять начинает быстро расти. До ТО-90 такого не было ни разу. Сразу скажу, что пробовал скидывать показания и наоборот не трогать хотя бы 200 км, но ни чего не меняется. Позвонил в Рольф-Центр, где делал ТО сказали , что не знают, но отметили, что такая проблема есть в Аутлендерах, но панацею не предложили, сказали понаблюдайте, если проблема останется то к нам на компьютерную диагностику. Сразу скажу , что клемму с аккумулятора пока не скидывал, что бы сбросить ошибку, сегодня попробую. Поискал в интернете , что пишут люди, но по делу мало чего, говорят , что это нормально! Но раньше так же не было. Был один интересный комент, что неправильно поставили ГРМ и ролики к нему. Вообщем хочу с вами посоветоваться , прежде чем идти разбираться с официалами. Кто чего знает и думает?

Конечно понаблюдаю, сейчас как раз замеряю реальный расход, залил полный бак и слежу за показаниями приборов, пока вроде всё нормально, проехал 250 км, стрелка бензобака в районе половины. Вчера ещё раз покопался на просторах интернета, на многих машинах такой глюк бортового компьютера, а в реальности расход нормальный. Я бы забил бы на страшные показания компьютера, но ведь раньше так не было. Поэтому хочется разобраться. А по поводу ГРМ, ставили официалы, мастер взрослый мужик и с руками, думаю сделал всё как надо. Двигатель работает ровно, но что бы проверить наверняка надо опять разбирать, а это не просто. А что думаете это может быть из-за неправильной установки ГРМ? Клему пока не скидывал, хочу понаблюдать придёт ли комп в себя без перезагрузки и пока наблюдаю реальный расход и показания приборов.

Добавлено через 4 часа 40 минут Закралась ещё одна мысль у меня по поводу некорректного отражения показаний на холостом ходу, тоже на форумах подглядел. До ТО-90 у меня периодический у меня загорался check-engine, компьютер показал, что нужно менять левый катализатор, я забил, ещё так проехал 15000 км, check-engine то загорался то сам тух, вообщем не парил, а уж тем более не как не отражался на расходе. Но на некоторых форумах люди писали, что расход может некорректно отражаться из-за лямбда зонда и косвенно намекали на катализатор. Может и здесь есть зерно для размышлений.

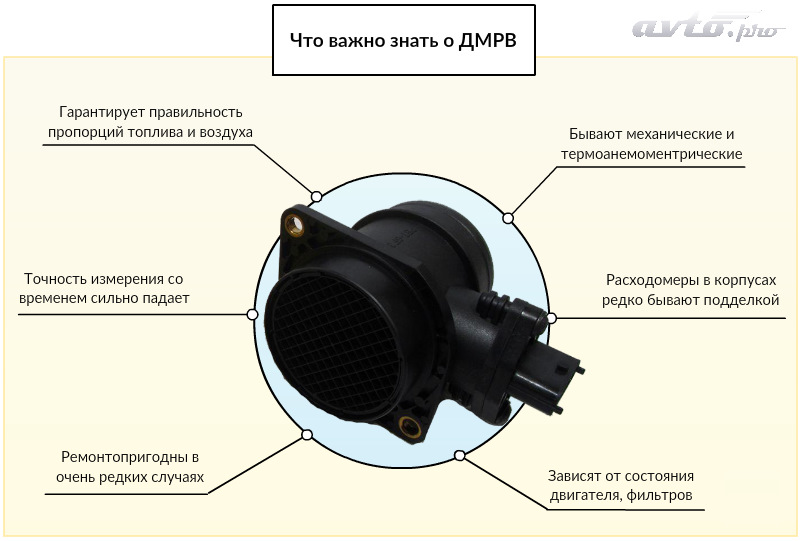

Зачем нужен датчик массового расхода воздуха?

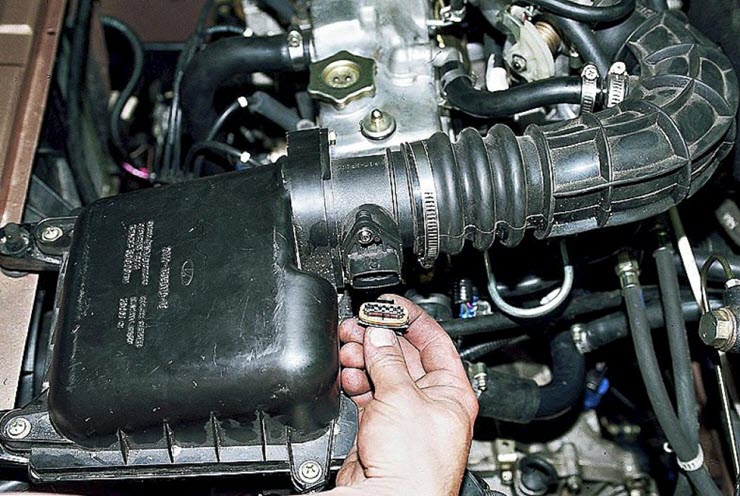

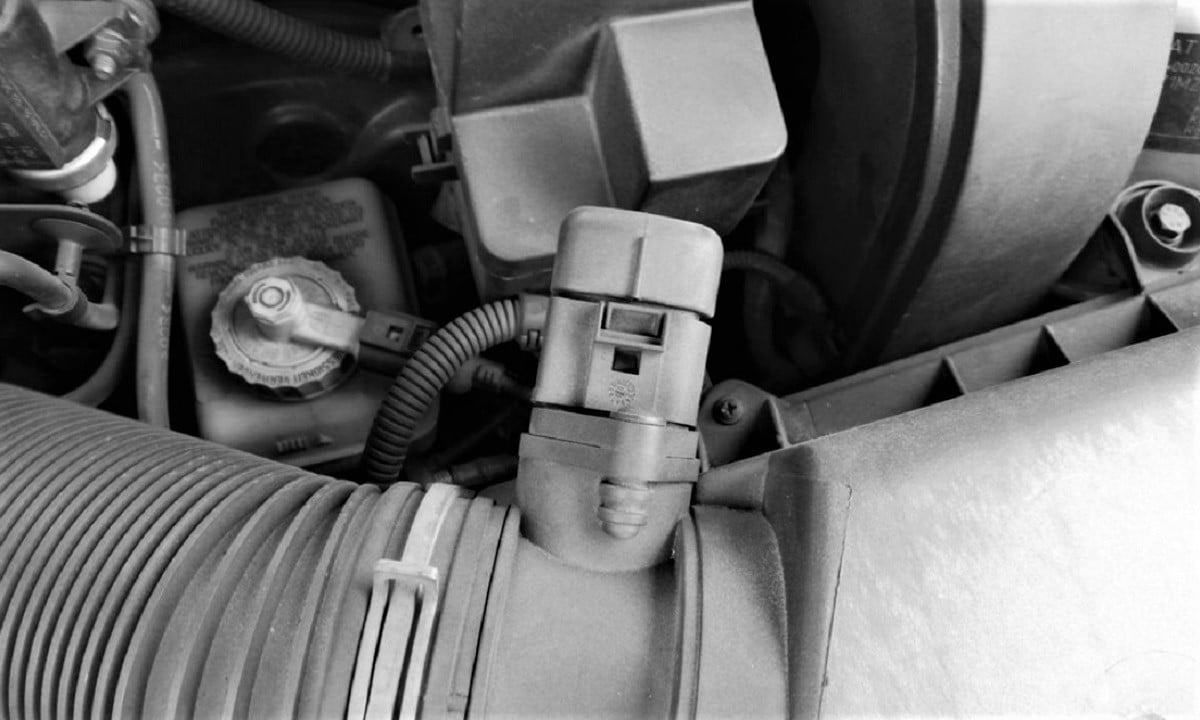

Как выглядит датчик массового расхода воздуха на автомобиле

ДМРВ это важный датчик располагается непосредственно за воздушным фильтром двигателя, а если говорить точнее, то как раз между ним и дроссельным узлом. Он устроен настолько тонко, что позволяет с высокой точностью измерять расход только того воздуха, что хорошо очищен от механических примесей

В процессе работы ДМРВ передает электронной системе управления двигателем сигналы, которые обрабатываются и интерпретируются, как тот объем воздуха, который подается для формирования топливно-воздушной смеси. Для нормальной работы силового агрегата объемное соотношение в ней жидкого горючего (бензина, солярки) и воздуха должно быть близким к 1х14. Если эта пропорция нарушается, то происходит или существенная потеря мощности мотора, или же перерасход топлива (это кстати, главные признаки неисправности ДМРВ). Информация, получаемая ЭБУ от датчика, определяющего массовый расход воздуха, помогает этого избежать.

ДМРВ производит замер того количества воздуха, которое в единицу времени попадает в топливную рампу. Эти данные он передает в ЭБУ, который моментально производит расчет количества жидкого топлива, которое нужно подать для формирования смеси, и отдает соответствующие «распоряжения» ответственным за это устройствам двигателя. Таким образом, если, к примеру, нажать педаль акселератора, то воздуха начинает сразу же поступать больше, ДМРВ это моментально определяет, отправляет данные в ЭБУ, которое в соответствующей пропорции увеличивает подачу бензина или солярки.  Если же количество воздуха уменьшается, то снижается и объем подачи жидкого топлива.

С точки зрения конструкции, существует и активно используется три типа таких датчиков:

• На основе трубки Пито;
• С термоанемометрическими измерителями;
• С пленочными измерителями.

ДМРВ, построенные на основе трубки Пито, считаются уже устаревшими и в самых новых моделях двигателей не используются. Они представляют собой так называемые лопаточные расходомеры, главными элементами которых являются связанные с потенциометрами и мягко закрепленные на осях пластины. Изменяя свое положение под влиянием потока воздуха, они воздействуют на потенциометр, который изменяет свое электрическое сопротивление.

Датчики массового расхода воздуха с измерителями термоанемометрического типа достаточно дороги, хотя и весьма эффективны. В них установлены специальные теплообменники, состоящие из двух платиновых нитей, которые нагреваются проходящим электрическим током. Одна из них обдувается потоком воздуха, вторая остается контрольной, и по разнице тока, проходящего через них, ЭБУ вычисляет количество поступающего для формирования топливной смеси воздуха. ДМРВ с пленочными измерителями считаются самыми современными. По своему принципу действия они практически аналогичны термоанемометрическими, только в них используются не платиновые нити, а керамические элементы с платиновым напылением.

Основные функции ДМРВ

Главная задача ДМРВ – это передача информации о количестве воздуха, которое поступает непосредственно в камеры цилиндров двигателя. Вся информация передается на центральный блок управления, а там она анализируется в совокупности с сигналами от других датчиков

Эта информация является очень важной для правильной работы инжекторного двигателя, потому что горючая смесь формируется непосредственно в самом цилиндре. Бензин впрыскивается форсунками, а воздух поступает достаточно разжиженным

Чтобы горючая смесь получалось надлежащего качества, необходима своевременная подача определенного количества воздуха.

Процедура впрыскивания имеет определенные дозировки, все это регулируется за счет сигналов поступающих от датчиков, в том числе и от ДМВР. На количество вбрызгиваемого топлива в цилиндры будет оказывать влияние множество факторов (положение коленчатого вала и скорость его вращения, объема воздуха и положения дроссельной заслонки). Благодаря датчику ДМРВ происходит приготовление горючей смеси, он помогает сбалансировать смесь воздухом для оптимального воспламенения, а соответственно и стабильной работы двигателя внутреннего сгорания.

Неисправности расходомера

Без движущихся частей и с очень простой электроникой. поломки самого расходомера очень редки. Они могут возникать из-за заводского брака, из-за небрежного обращения с расходомером или из-за скопившейся грязи, которая изолирует горячий провод. Проблемы с расходомером можно разделить на две группы:

• Расходомер не взаимодействует с блоком управления: в этих случаях либо кабели были отсоединены в какой-то момент, либо датчик перестал работать из-за дефекта или неправильного обращения. Постарайтесь хорошо отрегулировать расходомер и его соединения.
• Расходомер дает неверные значения: в этом случае это обычно происходит из-за грязи, изолирующей провод. Здесь может быть плохой воздушный фильтр, пропустивший пыль, чрезмерное загрязнение или ржавчина от слишком большой влажности или воды. Кроме того, утечку воздуха также легко спутать с неисправным расходомером. В блок управления поступает количество воздуха, измеренное расходомером, но тогда до двигателя он доходит меньше, потому что выходит из-за негерметичности соединения или шланга. Воздух также может выходить из неисправный клапан ЕГР который не закрывается и оставляет открытый проход между выпускной и впускной коллектор.

В любом случае, наиболее распространенными симптомами поломки такого типа является то, что свет двигателя, un
аномальный шум на холостом ходу двигателя и нерегулярные обороты, больше стоимость топлива, потеря мощности y дым другого цвета. Также есть автомобили, которые с трудом заводятся или даже не успевают завестись.

Значок на приборной панели ?

Проверьте крышку топливного бака. Указывает водителю о появлении нового сообщения на дисплее приборной панели или включении другого индикатора. Может напоминать о необходимости выполнения каких-то сервисных функций или сообщать о других проблемах. Сообщает, что водителю нужно обратиться к инструкции по эксплуатации автомобиля, чтобы расшифровать сообщение с дисплея приборной панели. Понижен уровень охлаждающкей жидкости в системе охлаждения двигателя. Неисправность электронной дроссельной заслонки ETC.

Неисправна или отключена система слежения Blind Spot — BSM за невидимыми для водителя зонами вокруг автомобиля. Первый индикатор в некоторых автомобилях может указывать на более серьезные проблемы. Загрязнен и нуждается в замене воздушный фильтр системы впуска двигателя. Поскольку она связана с системами подачи топлива и тормозной, то неисправности в этих системах могут вызвать ее отключение.

Данный индикатор сообщает о неполадках в какой-то из них.

Система стабилизации Stability Control деактивирована. Также она автоматически отключается при горящем индикаторе «Check Engine».

В зависимости от производителя система стабилизации может называться по разному: Обнаружив скольжение колес, при помощи систем тормозов, подачи топлива и управления подвеской выравнивает положение автомобиля на дороге. Задействован полный привод или система нуждается в диагностике. Отключена система итнеллектуальной помощи при экстренном торможении Intelligent Brake Assist — IBA , способная для предупреждения столкновения самостоятельно задействовать тормозную систему при обнаружении препятствия в опасной близости от машины.

Если система не отключена, а индикатор горит — возможно неисправность или загрязнение лазерных датчиков системы. Вся информация с датчиков стекается в бортовой компьютер машины.

Nav view search

В случае какой-либо ошибки, поломки или необходимости сообщить водителю важную информацию автопроизводители предусмотрели на приборной панели большое количество символов и надписей, которые загораются при определенных условиях. К сожалению, большое разнообразие символов на приборной панели путает многих водителей и даже иногда пугает.

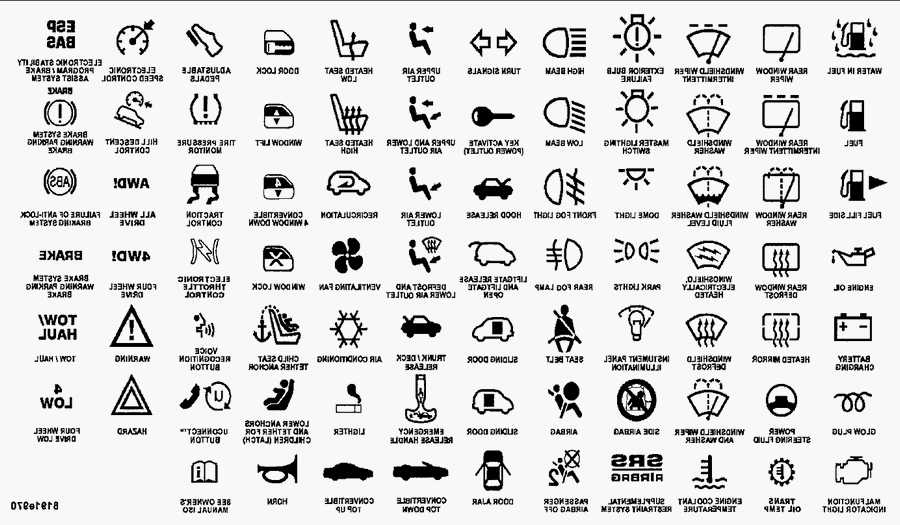

Мы собрали для вас более сигнальных значков, которые встречаются в более чем автомобилях. В обзор включены 30 автомобильных марок. Имеется возможность включить следующие функции: Периодически проверяйте омыватели фар, чтобы убедиться, что жидкость подается точно на рассеиватели фар.

Если щетки стеклоочистителя застряли, остановите автомобиль в безопасном месте, выключите зажигание и очистите стекло, чтобы обеспечить беспрепятственную работу стеклоочистителя. Не включайте стеклоочиститель, если стекло сухое, так как это может привести к появлению царапин на стекле или преждевременному износу щеток. Перед включением стеклоочистителя в холодную погоду проверьте, не примерзли ли щетки к стеклу.

При включении стеклоочистителя с примерзшими к стеклу щетками может выйти из строя электродвигатель. Старайтесь не включать омыватель на продолжительное время более 20 секунд. Не включайте омыватель, если бачок для жидкости омывателя пуст. В противном случае может выйти из строя электродвигатель.

Внимание!!! Контрольные лампочки приборной панели!

Периодически проверяйте уровень жидкости в бачке омывателя и доливайте при необходимости. В холодную погоду заливайте в бачок специальную незамерзающую жидкость. Невыполнение этого требования может привести к выходу из строя омывателя, а также к повреждению деталей системы в результате замерзания жидкости. Выключатель обогрева заднего стекла Обогрев заднего стекла можно включить только при работающем двигателе.

Чтобы включить обогрев, нажмите кнопку. Примерно через 20 минут обогрев автоматически отключится. Чтобы выключить обогрев раньше, нажмите на кнопку повторно.

При включении обогрева заднего стекла загорается индикатор, расположенный на кнопке выключателя. Примечание При включении подогрева заднего стекла наружные зеркала заднего вида начинают нагреваться и очищаются от конденсата или льда.

После включения обогревателя заднее стекло нагреется, после чего можно будет включить стеклоочиститель. Обогрев заднего стекла предназначен только для удаления конденсата, а не для растапливания снега на стекле. Перед включением обогрева удалите снег со стекла

Для очистки внутренней поверхности заднего стекла используйте мягкую ткань, осторожно проводя ею вдоль проводников обогревателя

О расходе топлива и бортовых компьютерах

Назрела необходимость внести некоторые пояснения о работе бортового компьютера (далее -БК) — обязательного атрибута любого современного автомобиля. В данном случае я сделаю акцент на среднем расходе топлива, т. к. этот показатель для многих является важным критерием оценки результатов чип-тюнинга.

Казалось бы, о чем тут говорить? Цифры показаний говорят сами за себя. Но всё не так прозаично.

Во-первых, все показания БК — это расчетные величины и, следовательно, сильно зависят от правильности входных данных.

Во-вторых, если после сброса показаний вы проехали намного меньше 100 км , то цифра среднего расхода вообще чисто теоретическая величина , не имеющая никакого отношения к текущему реальному расходу.

Сначала поясню по второму пункту. Как оказалось, далеко не для всех прозрачно, что БК учитывает не только расход топлива при движении авто, но и также при простое. На холостых оборотах автомобиль в среднем потребляет 2 л бензина в час. Допустим вы прогревали авто 20 мин. , затем проехали 1 км и встали в пробку на 40 мин . В итоге на 1 км вы затратили всего 0,1 л бензина, а за час простоя потратили 2 литра . Но для БК не имеет значения, ехали вы или стояли, он посчитает, что на 1 км вы затратили 2,1 л . топлива.

Но и тут БК не остановится на достигнутом, он возьмет и умножит эту цифру на 100 км , чтоб получить наш любимый средний расход. И что мы видим в нашем простом примере? 210 л / 100 км ! От такого у любого волосы встанут дыбом, и рука, трясясь, потянется к телефону — обругать ненавистного чип-тюнера за «кривую» прошивку…… Слава богу, что производители авто подумали о наших нервах, и в большинстве моделей бортовиков расход не отображается, если его расчетная величина превышает 50 л на 100 км. Пример несколько упрощен, но он дает наглядное представление о методах расчета БК при малом пробеге.

Проведите эксперимент, когда будете стоять в пробке — сбросьте счетчик среднего расхода и посмотрите, как будут расти показания…

Теперь что касается первого пункта, т.е. входных данных. Как ни странно, на данный момент не существует ни датчиков расхода топлива, ни каких-либо устройств, которые могли бы непосредственно замерять проходящее через них топливо. Расход топлива определяется временем впрыска, помноженным на табличную(!) пропускную способность форсунок . Со временем открытия форсунок у нас вопросов нет, а вот сколько топлива за это время успевает пройти — это отдельный разговор. Здесь влияет и состояние самих форсунок — они могут переливать или недоливать, или вовсе полностью не перекрываться; и давление топливной магистрали — если недостаточное давление, то будет недолив, если избыточное — будет перелив. Но ЭБУ двигателя не в состоянии учесть все эти факторы, и пользуется табличными данными, передавая в БК. Это как «сферический конь в вакууме» для физиков….

Но и информацию о пройденном расстоянии компьютер определяет по датчику скорости , который по факту считает количество оборотов колеса в расчете на то, что у вас установлена штатная резина. Если установлены колеса другого диаметра, стерт протектор или низкое давление в шинах — снова получаем погрешность. На тот же Solaris можно поставить колеса от 14-х до 16-х, каждый раз получая разные показания одометра.

Итак, резюмируя вышесказанное, необходимо помнить о следующих факторах при оценке расхода топлива:

• нельзя принимать результаты показаний БК всерьез, если вы проехали меньше 100 км после сброса счетчика;
• показания БК зависят от состояния форсунок, датчиков, диаметра колес и давления в шинах;
• неделя в пробках после снегопадов может значительно изменить статистику среднего расхода за весь сезон;
• наиболее точные результаты сравнения расхода можно получить при равномерном прямолинейном движении (т.е. на трассе).

Как проверять ДМРВ

В современных автомобилях единственным способом проверки датчика массового расхода воздуха является использование диагностического прибора.

Автомеханики измеряют количество воздуха (показания ДМРВ) на разных оборотах. Они сравнивают показания со спецификацией производителя или с показаниями заведомо исправного датчика.

Загрязнённый или неисправный ДМРВ, в большинстве случаев, будет показывать более низкий расход воздуха, чем заведомо исправный. В некоторых редких случаях неисправный датчик может показывать более высокие значения.

Конечно, разные двигатели будут иметь разные показания. Расход воздуха зависит от объёма двигателя, поэтому показания двигателя V6 или V8 будут выше.

Низкие значения массового расхода воздуха не означают, что датчик неисправен. Засоренный воздушный фильтр или забитый каталитический нейтрализатор также могут привести к снижению показаний датчика воздушного потока.

Подсос воздуха также влияет на показания датчика. Вот почему механики используют заведомо исправный датчик для сравнения показаний.

Есть ли способ проверить показания датчика массового расхода воздуха в домашних условиях? Конечно, например, здесь мы использовали приложение Torque для измерения показаний ДМРВ на разных оборотах.

Этот датчик исправный.

Чтобы использовать любое диагностическое приложение для смартфона, вам понадобится адаптер Bluetooth или Wi-Fi, который подключается к разъему OBD.

Иногда плохое электрическое соединение на разъёме датчика также может привести к тому, что показания воздушного потока окажутся вне диапазона. По этой причине клеммы разъёма, а также проводку необходимо тщательно осмотреть.

Часто, если воздушный фильтр не установлен должным образом, или корпус воздушного фильтра не закрыт, часть мусора может засосаться в датчик массового расхода воздуха и вызывать проблемы.

Иногда мусор может попасть во время замены воздушного фильтра. В этом случае ремонт прост. Датчик массового расхода воздуха должен быть очищен, а воздушный фильтр должен быть правильно установлен или заменён.

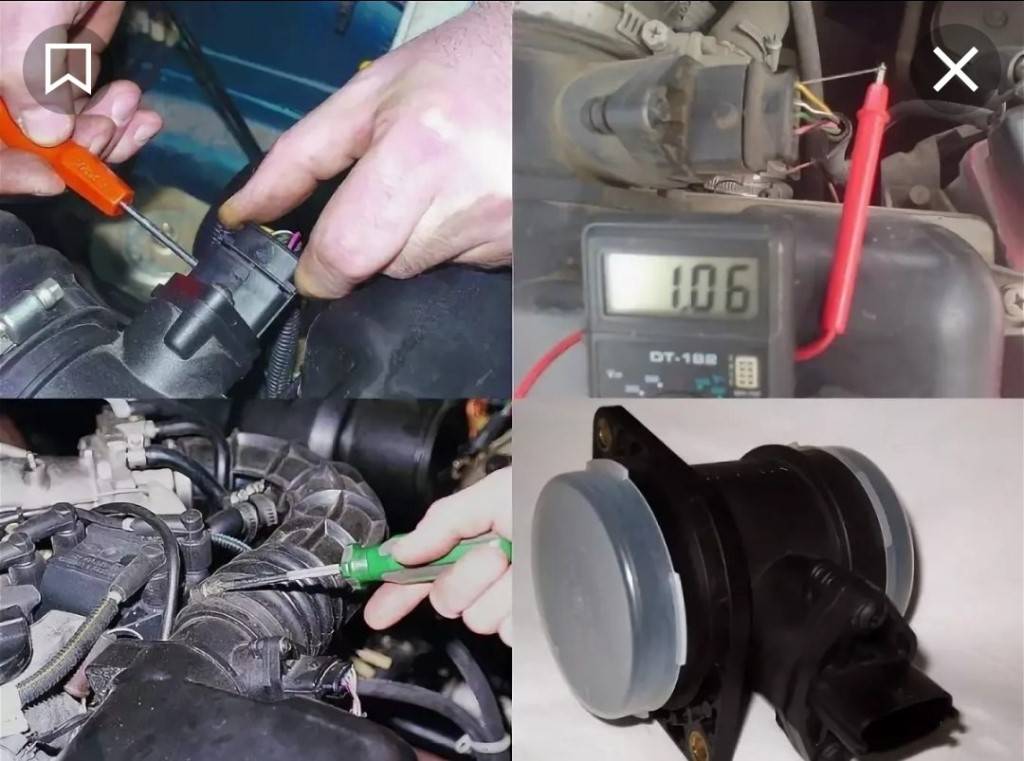

Проверка ДМРВ мультиметром

Этот способ работает на датчиках Bosch с номерами: 0 280 218 116, 0 280 218 004, 0 280 218 037.

Включаем мультиметр в режим измерения постоянного напряжения, выставляем предел 2 вольта.

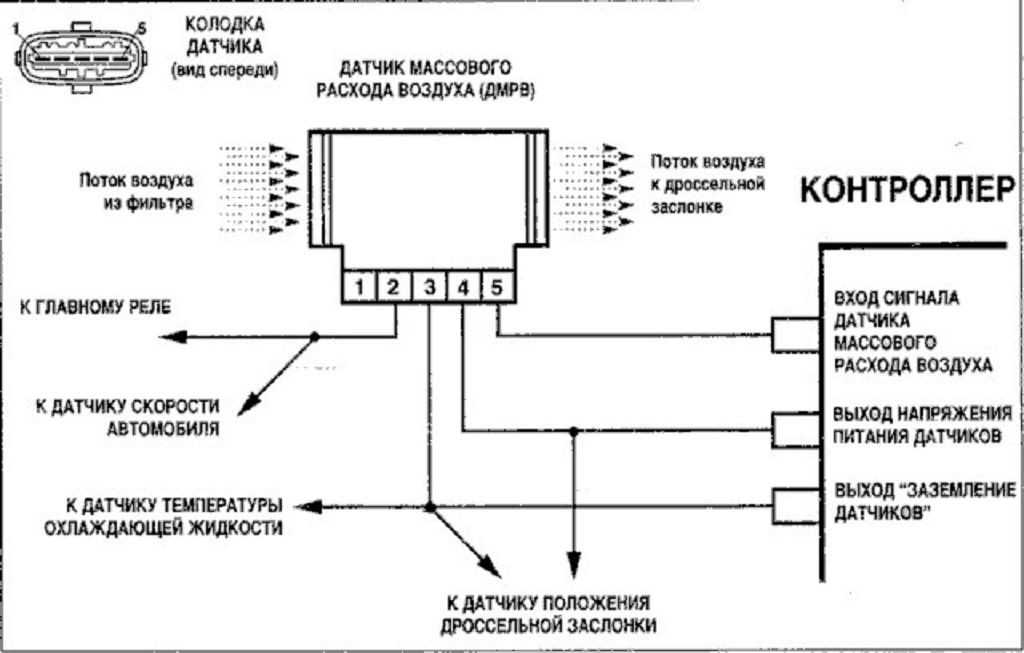

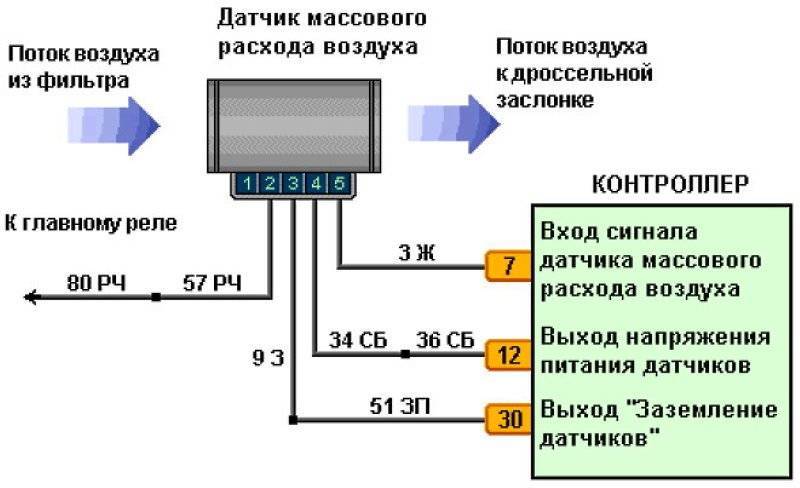

Распиновка ДМРВ:

1. Жёлтый (ближний от лобового стекла) — вход сигнала датчика;
2. Серо-белый — выход напряжения питания датчиков;
3. Зелёный — заземление;
4. Розово-чёрный — к главному реле.

Цвета проводов могут меняться, но их расположение остается неизменным.

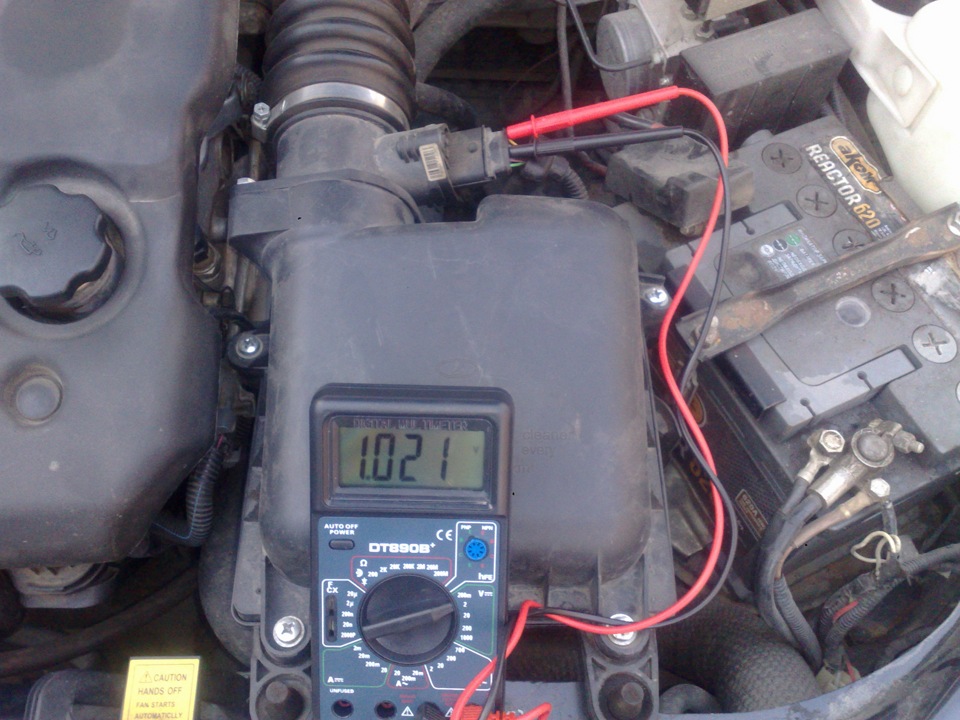

Включаем зажигание, двигатель не заводим. Подключаем мультиметр красным щупом к жёлтому проводу, а черным — к зелёному (на массу). Таким образом, мы измеряем напряжение между указанными выводами.

Использовать иголки и прочие дополнительные соединения не рекомендуется, т. к. они вносят погрешность в измерения. Смотрим показания мультиметра.

В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

Напряжение ДМРВ:

• от 1,01 до 1,02 — хорошее состояние датчика;
• от 1,02 до 1,03 — неплохое состояние;
• от 1,03 до 1,04 — ресурс ДМРВ на исходе;
• от 1,04 до 1,05 — предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше;
• 1,05 и выше — пора заменить ДМРВ.

Эти же показания можно получить и без мультиметра, используя, например, приложение OpenDiag mobile.

Multitronics Comfort Х115. Маршрутный компьютер

Основной отличительной особенностью маршрутного компьютера Comfort X115 от МК Comfort X15 является жидкокристаллический RGB дисплей стандартного размера (6 параметров одновременно), несколько меньшая функциональность при сохранении основных параметров, а также сохраняется отличительный дизайн, присущие приборам серии Comfort. Дисплей прибора возможен в двух исполнениях: Dark (темный фон и светлые символы) и Light (светлый фон и темные символы).

Бортовой компьютре COMFORT Х115 предназначен для установки в а/м ВАЗ 2108, 2109, 21099, 2114, 2115, работают с блоками электронного управления (ЭБУ) следующих типов:

• Январь 5.1.. выпуска после 05.2000 года
• Bosch M1.5.4
• Bosch M1.5.4N
• VS 5.1 Ителма
• Январь7.2 Ителма
• Bosch MР7.0
• Bosch M7.9.7
• М73
• Итэлма М74
• Bosch ME17.9.7

Основные особенности маршрутного компьютера Comfort X115:

Функциональные возможности прибора. При помощи маршрутного компьютера COMFORT Х115 вы можете:

в режиме Дисплеев Пользователя 1-4:

• Просматривать среднюю скорость за 1-31 сутки в км/час.
• Просматривать средний расход топлива на 100 км за 1-31 сутки.
• Просматривать путь за 1-31 сутки и устанавливать стоимость 1 км пути.
• Просматривать время в пути за 1-31 сутки и устанавливать стоимость 1 часа в пути.
• Просматривать расход топлива за 1-31 сутки.
• Просматривать стоимость поездки за 1-31 сутки.

в режиме Дисплея Техобслуживания:

• Просматривать коды неисправностей системы.
• Просматривать текстовую расшифровку кодов неисправностей.
• Сбрасывать коды ошибок.
• Просматривать и устанавливать остаток пробега до очередной замены масла двигателя (0-99 тыс км).
• Просматривать и устанавливать остаток пробега до замены свечей зажигания (0-99 тыс км).
• Просматривать и устанавливать остаток пробега до очередной замены ремня ГРМ (0-99 тыс км).
• Получать информацию производителя МК: версия ПО, ссылка на сайт, телефоны технической поддержки и коммерческого отдела.
• Устанавливать температуру включения вентилятора охлаждения двигателя 95-105 градусов С.

в режиме Дисплея Установок:

* Сигналы п.1.47-п.1.54 подаются для “Comfort X115” в звуковой форме, для “Comfort X114” в голосовой форме. При превышении максимально возможного значения пути — 9999 км, происходит автоматическое обнуление всех маршрутных параметров.

Практически все современные авто оснащаются бортовым устройством. Этот прибор наделяет машину множеством полезных функций. С его помощью можно узнать суточный пробег автомобиля, мгновенный расход топлива, температуру воздуха, запас топлива в баке. Среди прочих функций – дополнительные параметры работы – расход воздуха, положение коленвала и заслонки и др. данные.

Однако самой полезной функцией бортового или маршрутного компьютера является предоставление информации об ошибках. Прибор может узнать номер ошибки, возникающей во время работы двигателя и вывести ее на экран без дополнительной диагностики. Это позволяет устранить неисправности, избежав платной диагностики или непредвиденного ремонта.

Некоторые модели машин, выпущенные с завода, не обладают этим полезным прибором, что затрудняет обслуживание автомобиля. Поэтому владельцы стремятся осуществить собственный тюнинг ваз. Поставить бортовой компьютер на ваз 2110 своими руками не составит особых проблем. При правильном подсоединении время работы не займет больше часа. Статья покажет, как установить и настроить устройство на ваз 2110-2111, а также поведает про модели и цены бортовых компьютеров.

Признаки, которые будут свидетельствовать о неисправности ДМРВ

Только когда корректная информация от ДМРВ поступает на блок управления, выполняется эффективное и своевременное образование горючей смеси в цилиндрах двигателя. Даже при малейших отклонениях в подаче воздуха общая мощность двигателя начнет падать. Если датчик частично или полностью выйдет из строя, то двигатель автотранспортного средства не заведется.

Вот основные признаки, которые будут прямо указывать на неисправности ДМРВ:

• Двигатель авто стал очень тяжело запускаться;
• На панели загорелся специальный индикатор «Check engine»;
• Скорость при движении значительно уменьшилось. Очень медленно происходит разгон;
• Расход бензина значительно вырос;
• При движении на холостом ходу обороты плавают.

Эти признаки могут свидетельствовать о поломке не только ДМРВ, но и о поломках ряда других систем и механизмов. Поэтому необходимо обратиться на станцию технического обслуживания, для проведения полной диагностики вашего автомобиля.

Определить поломку датчика можно самостоятельно используя специальные приспособления. Вот несколько основных способов:

• При работающем двигателе отсоединяем колодку, на которой находятся провода от датчика. В этом случае произойдет перераспределение, и блок управления будет питать двигатель, опираясь на показания, которые будут исходить от дроссельного датчика. Теперь необходимо будет выполнить своеобразный тест-драйв. Если работа двигателя значительно улучшилась, то это явный признак неисправности ДМРВ;
• Можно проверить работоспособность датчика с помощью вольтметра. Для этого необходимо будет проверить напряжение между минусом и основным сигналом датчика. Двигатель должен быть нерабочим, но зажигание включено. Если показания прибора больше 0,9-1,4 вольта, то датчик неисправен.
