Для чего нужен контроллер на компьютере?

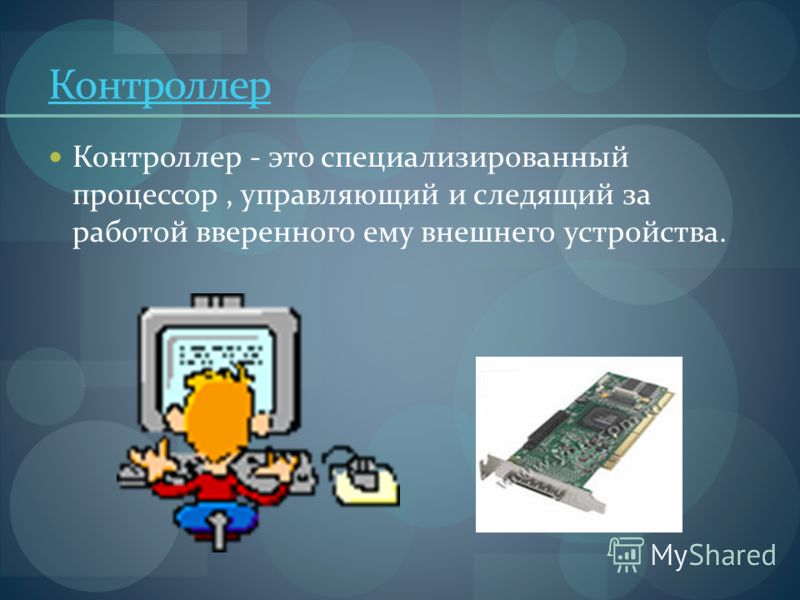

Что такое контроллер

Так называется электронное устройство, которое используется, чтобы подключать к магистралям компьютера различные периферийные устройства, которые отличаются своим интерфейсом, принципом действия и конструктивным исполнением.

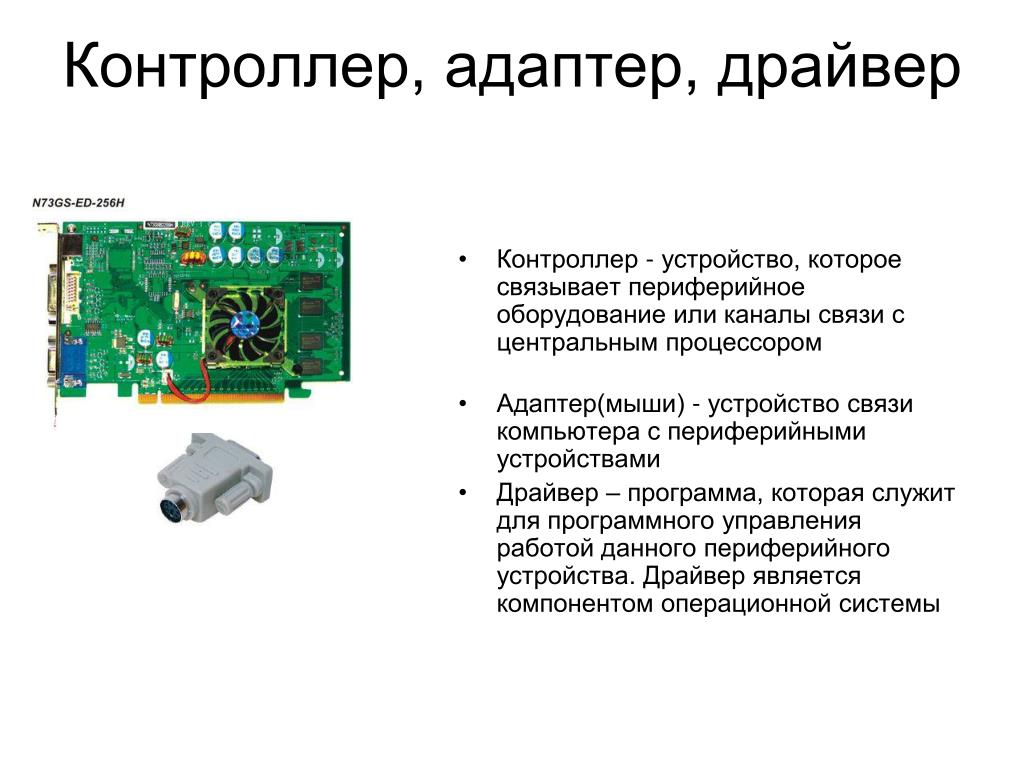

По смысловому значению к контроллеру подойдёт слово «адаптер». Говоря о них, можно сказать, что их назначение является одинаковым. Но контроллером всё же называют более сложные устройства. Под ним понимают приборы, которые могут совершать самостоятельные действия после того, как были получены команды от программы, которая занимается их обслуживанием.

Так, в составе сложного контроллера может быть и собственный процессор. Но если рассматривать с точки зрения рядового пользователя, то данные понятия неотличимы и могут считаться синонимами. Вот что такое контроллер.

Что в него входит

Сейчас это очень сложная техническая единица, которая значительным образом была доработана со времени своей разработки. В современном среднестатистическом контроллере имеются собственный микропроцессор, регистры внешних устройств, благодаря которым осуществляется взаимодействие устройства ЦП, ОЗУ, ПЗУ, согласующие (буферные) схемы.

Вот что такое контроллер. Чтобы представить, что собой являет этот сложный прибор, представьте упрощенную специализированную электронно-вычислительную машину, которая занимается только определённым спектром действий – допустим, осуществляет взаимодействие с клавиатурой, что подсоединена к компьютеру.

Как только осуществляется нажатие на клавишу, данная информация передаётся в центральный процессор, где она уже соответствующе обрабатывается им.

Требования, ограничения и проблемы при проектировании и производстве ПЛК

Тип ПЛК выбирается при проектировании системы управления и зависит от поставленных задач и условий производства. В отдельных случаях это может быть моноблочный ПЛК с ограниченными функциями, имеющий достаточное количество входов и выходов. В других условиях потребуются ПЛК с расширенными возможностями, позволяющими использовать распределенную конфигурацию с удаленными модулями входа/выхода и с удаленными пультами управления технологическим процессом.

Связь между удаленными блоками и основным ядром ПЛК осуществляется через помехозащищенные полевые шины по медным кабелям и оптическим линиям связи. В отдельных случаях, например, для связи с подвижными объектами, применяют беспроводные технологии, чаще всего это сети и каналы Wi-Fi. Для взаимодействия с другими ПЛК могут применяться как широко известные интерфейсы RS-232 и RS-485, так и более помехозащищенные промышленные варианты типа Profibus и CAN.

Технические характеристики контроллера: что важно знать?

Контроллер – это важнейший элемент компьютера, который отвечает за обработку данных и управление разными устройствами компьютера. Контроллеры могут выполнять разнообразные функции: от управления жестким диском и оптическим приводом до управления периферийными устройствами, такими как клавиатура и мышь.

Существует множество различных контроллеров с разными техническими характеристиками, которые определяют их способности и скорость работы. Важными характеристиками контроллера являются такие параметры, как частота процессора, объем оперативной памяти, интерфейсы подключения, количество разъемов для подключения устройств, поддержка определенных стандартов.

Частота процессора контроллера – это скорость, с которой он обрабатывает информацию. Чем выше частота, тем быстрее контроллер может выполнять задачи. Однако высокая частота также может привести к повышенному энергопотреблению и нагреву устройства.

Объем оперативной памяти влияет на количество информации, которую контроллер может одновременно обрабатывать. Чем больше оперативной памяти, тем больше задач может выполнять контроллер без замедления работы.

Интерфейсы подключения определяют, какие устройства можно подключать к контроллеру. Существуют различные стандарты интерфейсов, такие как SATA, USB, PCI, которые могут быть использованы для подключения жесткого диска, флэш-накопителя, видеокарты и других устройств.

Количество разъемов для подключения устройств также очень важно, поскольку оно определяет, сколько устройств можно подключить к контроллеру одновременно. Количество разъемов может варьироваться от нескольких до десятков

Поддержка определенных стандартов важна для обеспечения совместимости контроллера с другими устройствами компьютера. Например, контроллер должен поддерживать определенный стандарт SATA, чтобы работать корректно с жестким диском, который также поддерживает этот стандарт.

Подключение системного блока

Подключение системного блока к внешним устройствам и периферии – ключевой процесс в настройке компьютерной системы, который обеспечивает ее функциональность и удобство использования. Системный блок содержит основные компоненты компьютера, включая материнскую плату, процессор, оперативную память, жесткие диски и блок питания, а также различные порты и разъемы для подключения внешних устройств.

Подключение к электропитанию. Первым шагом является подключение системного блока к источнику электропитания с помощью сетевого кабеля. Это обеспечивает питание всех компонентов системного блока.

Подключение монитора. Монитор подключается к системному блоку через видеовыход, который может быть представлен в виде HDMI, DisplayPort, DVI или VGA порта на видеокарте или на материнской плате (в случае использования встроенной графики).

Подключение клавиатуры и мыши. Клавиатура и мышь обычно подключаются через USB-порты. Некоторые старые модели используют для подключения PS/2 порты.

Подключение прочих периферийных устройств. К системному блоку можно подключить различные периферийные устройства, такие как принтеры, сканеры, веб-камеры, внешние накопители и другие, используя доступные USB-порты или специализированные интерфейсы.

Подключение к сети. Для доступа в интернет или локальную сеть системный блок подключается к сети с помощью сетевого кабеля, подключенного к порту Ethernet, или через беспроводное соединение Wi-Fi (если поддерживается).

Аудиоподключения. Для подключения аудиосистемы или наушников используются аудиовыходы, которые могут включать в себя стандартные 3.5 мм аудиоджеки для наушников и микрофона, а также цифровые аудиовыходы типа optical для подключения к домашнему кинотеатру.

После физического подключения всех необходимых устройств к системному блоку, компьютер готов к первоначальной настройке и использованию. В процессе первого включения операционная система обнаруживает новое оборудование и устанавливает необходимые драйверы, что позволяет пользователям полноценно взаимодействовать с подключенными устройствами.

📽️ Видео

03. Основы устройства компьютера. Память и шина. Скачать

лекция 403 CAN шина- введениеСкачать

Другие устройства в диспетчере устройств как убрать Windows 11.Неизвестное устройство.PCI-контроллерСкачать

Неизвестное устройство в Windows. Как решить проблему?Скачать

Код 28 — для устройства не установлены драйверы в Windows 10 и Windows 7 (решение)Скачать

Sm контроллер шины windows 7/32 bit chipset SM Bus controller and others driversСкачать

Для устройства не установлены драйверы КОД 28Скачать

MCP2515, контроллер CAN шины с интерфейсом SPIСкачать

Как работает компьютер? Шины адреса, управления и данных. Дешифрация. Взгляд изнутри!Скачать

CAN шина Как это работаетСкачать

️ Периферийное устройство Bluetooth драйвер WindowsСкачать

Контроллер универсальной последовательной шины USBСкачать

Системная шина процессораСкачать

Настройка приема данных из шины CAN в контроллерах АвтоГРАФ-GXСкачать

Система Windows не смогла найти драйверы. Что делать?Скачать

Как найти нужный драйвер. Простой способСкачать

Восклицательный знак в диспетчере устройств Windows. Исправляем и правильно устанавливаем драйверСкачать

Разгон кольцевой шины и кэша L3 процессораСкачать

Работа с компьютером

Как контроллер работает с персональным компьютером? Для этого необходимо наличие в его ОЗУ соответствующей программы и данных. Попадают они сюда из различных устройств, таких как клавиатура, диски, мыши. Обычно для их обозначения используется термин «внешние». Хотя ради справедливости следует отметить, что некоторые из них (как то дисковод) находится внутри системного блока компьютера. Результат обработки тоже выводится на внешние устройства, такие как принтер, диски, флеш-накопители и монитор. Подводя итог, можно сказать, что для полноценной работы персонального компьютера должен присутствовать обмен данными. Он и называется вводом/выводом. Чтобы обмен данными мог выполнять возложенные на него функции, должны работать два звена:

1. Каждое внешнее устройство, подключаемое к персональному компьютеру, имеет электронную схему, которая используется для управления. А управляет ею драйвер контроллера.
2. Каждый их них взаимодействует с ОЗУ благодаря системной магистрали передачи данных — шине. Все компоненты персонального компьютера, которые должны работать, подключаются к ней с использованием разъемов расширения системы, которые называются слотами.

Для чего они ещё могут применяться? Вот контроллер Simple Communications используется для того, чтобы отслеживать температуру составляющих частей системного блока. Ведь перегрев может привести к тому, что что-то расплавится и выйдет из строя. Поэтому и было предусмотрено такое устройство, которое в качестве реакции может включить/усилить систему охлаждения или ослабить мощность работы компонента. Чтобы любой прибор нормально работал, необходимы драйвера контроллера. Для Windows 7 или другой операционной системы существуют свои системные файлы, которые организуют работу устройства с персональным компьютером.

Подключение элементов к ПЛК

Во всех моделях контроллеров есть клеммы для подключения питания – некоторые нуждаются в переменном напряжении вплоть до 120 В, а другие – в постоянном до 24 В. Напряжение питания зависит от модели устройства. Входные клеммы обозначаются буквой Х – на каждую подается отдельный сигнал. Общий провод обычно соединяется с нейтралью источника переменного тока или с минусом постоянного.

В корпусе контроллера есть оптический изолятор – простой светодиод. С его помощью происходит связь входной клеммы и общей. При подаче напряжения на ПЛК загорается светодиод – именно по нему можно судить о том, что устройство работает. На выходе происходит генерация сигнала при помощи компьютерной схемотехники – активируется устройство переключения.

 В качестве переключающего устройства могут использоваться электромагнитные реле, транзисторы, силовые ключи, тиристоры. Выходы обозначаются буквой Y. На каждом выходе устанавливается светодиод, сигнализирующий о том, что устройство работает.

Как происходит программирование

Контроллеры – это устройства, позволяющие обрабатывать электрический сигнал и преобразовывать его. На сегодняшний день в ПЛК ставится логика при помощи компьютерной программы. Именно она определяет, на каких выходных клеммах будет присутствовать напряжение при определенных условиях на входных клеммах. Отчасти эта логика схожа с той, которая применяется в релейной схемотехнике. Но в ней нет никаких реле, переключателей, контактов. Написание и просмотр программы происходит при помощи компьютера, который соединяется с портом программирования.

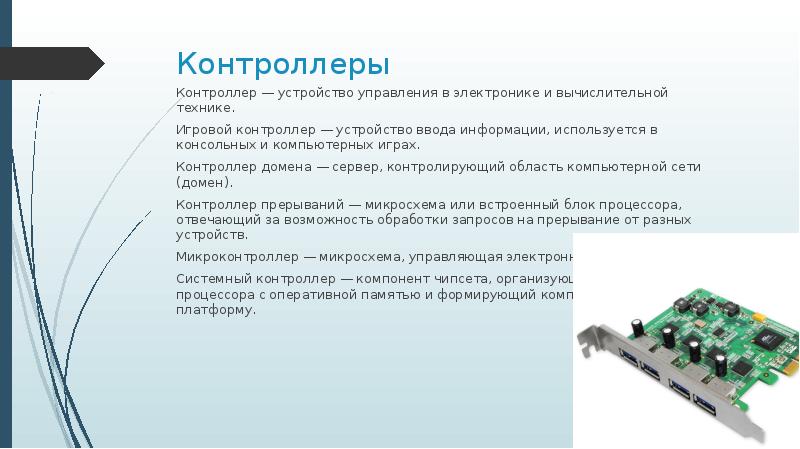

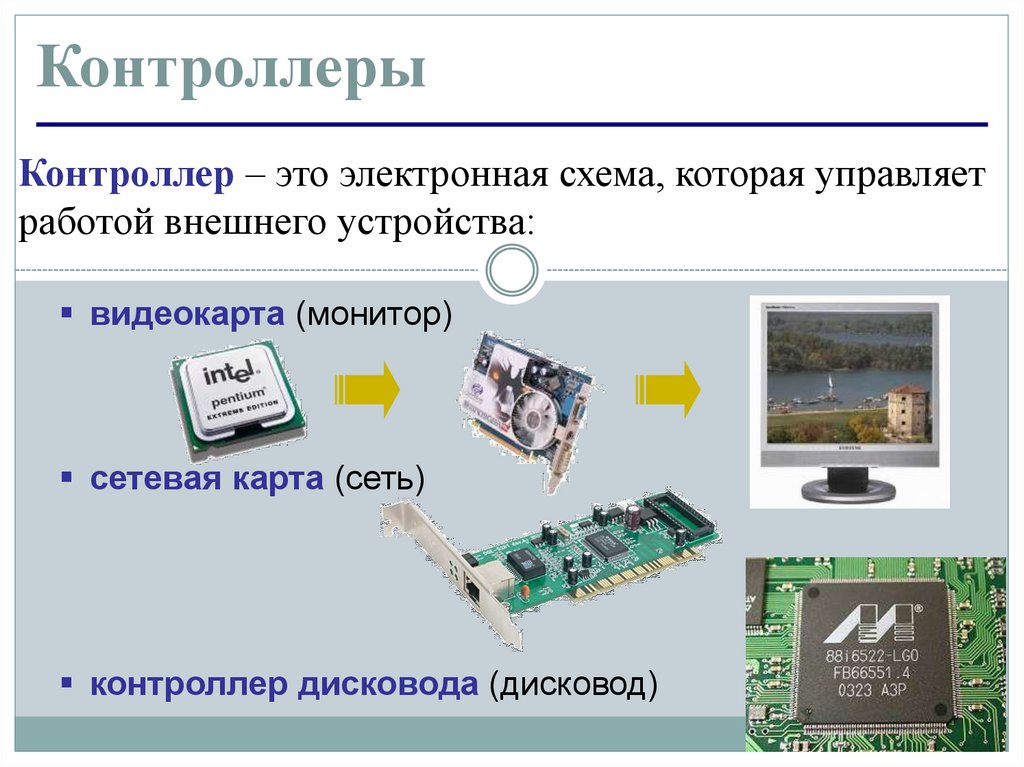

Контроллеры: определение и функции

Компьютерный контроллер — это электронное устройство, которое осуществляет управление и координацию работы других устройств или систем компьютера. Контроллеры предназначены для выполнения конкретных задач, связанных с обработкой данных или управлением аппаратными компонентами.

Контроллеры обеспечивают связь между различными устройствами компьютера и его центральным процессором. Они контролируют передачу данных между устройствами и процессором, а также обеспечивают синхронизацию и координацию работы этих устройств.

Функции контроллеров могут быть различными, в зависимости от устройства или системы, которой они управляют. Однако основными функциями контроллеров являются:

• Управление и координация: контроллеры управляют и координируют работой устройств, обеспечивая правильную передачу данных и синхронизацию процессов.
• Обработка и передача данных: контроллеры обрабатывают данные, полученные от устройств, и передают их на центральный процессор или другие устройства.
• Мониторинг и контроль: контроллеры мониторят работу устройств и системы в целом, определяя и исправляя ошибки при необходимости.
• Создание и реализация команд: контроллеры могут создавать и исполнять команды для устройств, включая запросы на чтение или запись данных.

Контроллеры используются во множестве устройств и компонентов компьютеров. Некоторые из наиболее распространенных контроллеров включают:

• Контроллеры жестких дисков, которые управляют работой и передачей данных на жесткий диск компьютера.
• Контроллеры USB, которые обеспечивают соединение и обмен данными с внешними устройствами через интерфейс USB.
• Контроллеры веб-камер, которые управляют работой и передачей видео-сигнала от веб-камеры на компьютер.
• Контроллеры сетевых карт, которые обеспечивают подключение и передачу данных в компьютерной сети.
• Контроллеры звуковых карт, которые управляют работой и передачей аудио-сигнала на аудио-устройства компьютера.

Контроллеры играют важную роль в работе компьютеров, обеспечивая эффективное управление и функционирование устройств и систем. Без контроллеров компьютер не смог бы корректно взаимодействовать с устройствами и выполнять различные задачи.

Контроллер

Плата, управляющая работой периферийного устройства и обеспечивающая их связь с основной платой. На всех современных материнских платах присутствуют контроллеры: винчестера, монитора, принтера, мыши. Контроллер является составной частью каналов связи. Одна из его функция заключается в форматировании данных для передачи по каналу связи или для записи на носитель данных. Так, контроллер жесткого диска (может быть несколько жестких дисков) управляет его работой, например, переводит логический адрес в физический, управляет буфером для ускорения операций ввода/вывода и пр.

Порт — устройство сопряжения, с помощью которого центральный процессор или оперативная память ЭВМ могут быть связаны с другим устройством с целью передачи данных. Обычно один и тот же порт может работать на ввод или вывод.

Оптический порт, предназначенный для связи компьютера с другими компьютерами или устройствами посредством инфракрасного излучения, без кабелей. Инфракрасные порты применяются на некоторых переносных компьютерах, принтерах и камерах.

Порты ввода вывода, разъемы, коммуникации

RJ-11- порт модема

RJ-45- разъем для подключения к локальной сети

Вход для телевизионной антенны

Выход для наушников

Вход для микрофона/линейный аудиовыход

Встроенный карт-ридер для карт памяти форматов SD,MMC,MSи др.

Материнская плата

Главная плата системного блока персональных компьютеров. На системной плате ПК расположены (рис. 2): центральный процессор, оперативная память, системная и локальная шины, а также разъемы, в которые вставляются выполненные в виде отдельных плат адаптер дисплея, контроллеры жесткого и гибких дисков и порты.

Рис.2 Вариант размещения компонентов системной платы

Задняя панель системной платы

4 — 1 RJ-45 (Fast Ethernet)

5 — 2 порта USB

6 — 2 портаUSB

7— 1LPT- порт

8— 1 COM – порт

9— разъемPS/2 для подключения мыши

10 — разъемPS/2 для подключения клавиатуры

В первую тройку производителей системных плат входят фирмы ASUS, MSI, иGigabyte. Широкую популярность в России завоевали платыA-Trend, A-Open, Iwill, Сhaintech и др.

В настоящее время имеется тенденция производителей компьютеров большую часть устройств компьютера размещать на Системной (материнской) плате. Такое техническое решение является более дешевым и более надежным.

Основные параметры системной платы большей частью определяются системным набором (чипсетом)(Рис.3).

Чипсет (chipset, chip — “микросхема”, set — “набор”) – набор микросхем. Комплект, содержащий микросхемы, работающие по какому-либо из стандартов, совместимых друг с другом. Чипсет отвечает за взаимодействие процессора с другими подсистемами ПК. Чипсет является основой любой материнской платы.

Chip— микросхема. Основной элемент в компьютере, содержащий большое количество, в силу минитюризции, транзисторов, конденсаторов и прочих элементов. Каждая микросхема имеет свои задачи и располагается в гнезде, которое для нее предназначено. Процессор и оперативная память также являются микросхемами.

С появлением шины PCIотдельные микросхемы чипсета стали называть мостами. Так появились устоявшиеся термины:северный мост(NorthBridge) июжный мост(SouthBridge) чипсета (рис.3). Северный мост непосредственно соединяется с процессором, а южный мост соединяется с северным.

В некоторых случаях производители объединяют северный и южный мосты в одну микросхему. Если чипсет — это всего одна микросхема, то такое решение называется одночиповым, а если две —двухмостовой схемой.

Северный мостчипсета традиционно содержит контроллер памяти (за исключением чипсетов для процессоров с архитектуройAMD64), контроллер графической шины (AGPилиPCIExpressx16), интерфейс взаимодействия с южным мостом и интерфейс взаимодействия с процессором. В некоторых случаях северный мост чипсета может содержать дополнительные линииPCIExpressx1 для организации взаимодействия с картами расширения, имеющими соответствующий интерфейс.

Обще устройство контроллеров управления

Рассмотрим обще устройство контроллеров управления. Это поможет, на базовом уровне, понять суть их применения и использования в различных системах.

У любого контроллера есть клеммы входа и выхода. Также у контроллеров управления есть клеммы для подключения внешних интерфейсов. Интерфейсы позволяют контролеру получать и передавать сигналы на различные устройства. Существуют сетевые и коммуникационные интерфейсы.

Например, интерфейс USB позволяет менять прошивку контроллера. Сетевой Ethernet позволяет подключить устройство к сети Интернет и мобильному приложению. Интерфейсы промышленных контроллеров (например, Allen-Bradley) поддерживают промышленные сети (DeviceNet, ProfiBus, Ethernet, ControlNet, DH485 и т.п.).

Базовыми элементами любого контроллера являются входы и выходы устройства. На входы поступают информационные сигналы для дальнейшей обработки. На выходы контроллер сам подает сигнал, который чем-либо управляет.

Например, на вход контроллера поступает сигнал с датчика температуры воздуха. На выход подключаем управление работой кондиционера, включение которого зависит от датчика температуры воздуха.

Или еще пример, на вход подключаем датчик движения, на выход — управление освещением, которое включает/выключает освещение по сигналу датчика.

Работа с компьютером

Как контроллер работает с персональным компьютером? Это требует наличия соответствующей программы и данных в оперативной памяти. Они приходят сюда с разных устройств, таких как клавиатуры, диски, мыши. Обычно для их обозначения используется термин «внешний».

Хотя, справедливости ради, следует отметить, что некоторые из них (например, дисковод) находятся внутри системного блока компьютера. Результат обработки ЭВМ также отображается на внешних устройствах, таких как принтер, диски, флешки и монитор.

Резюмируя, можно сказать, что для полноценной работы персонального компьютера должен быть обмен данными. Это называется ввод/вывод. Чтобы Обмен данными выполнял возложенные на него функции, должны работать два звена:

1. Каждое внешнее устройство, подключенное к персональному компьютеру, имеет электронную схему, используемую для управления. А управляет им драйвер контроллера.
2. Каждый из них взаимодействует с оперативной памятью благодаря системной магистрали данных — шине. Все компоненты ПК, которые должны работать, подключаются к нему с помощью разъемов расширения системы, называемых слотами.

Для чего еще их можно использовать? Вот контроллер Simple Communications, используемый для контроля температуры составных частей системного блока. Ведь перегрев может привести к тому, что что-то расплавится и выйдет из строя.

Поэтому было предусмотрено такое устройство, которое в качестве реакции может включить/усилить систему охлаждения или ослабить мощность компонента. Для правильной работы любого устройства требуются драйверы контроллера. Windows 10 или другая операционная система имеют свои системные файлы, которые организуют работу устройства с персональным компьютером.

Периферия для считывания информации с других накопителей

Можно отнести к периферийным устройствам для хранения данных и дисководы, и кардридеры.

При этом сами они не хранят информацию – для этого требуется диск или флеш-карта – однако без использования этой периферии информация не может ни считываться, ни записываться.

Впрочем, устройства для работы с дисками CD и DVD считаются практически устаревшими и уже не устанавливаются по умолчанию ни в системные блоки стационарных ПК, ни в ноутбуки.

Если же необходимость в чтении гибкого носителя появляется, можно приобрести внешний дисковод, который подойдёт сразу для нескольких компьютеров.

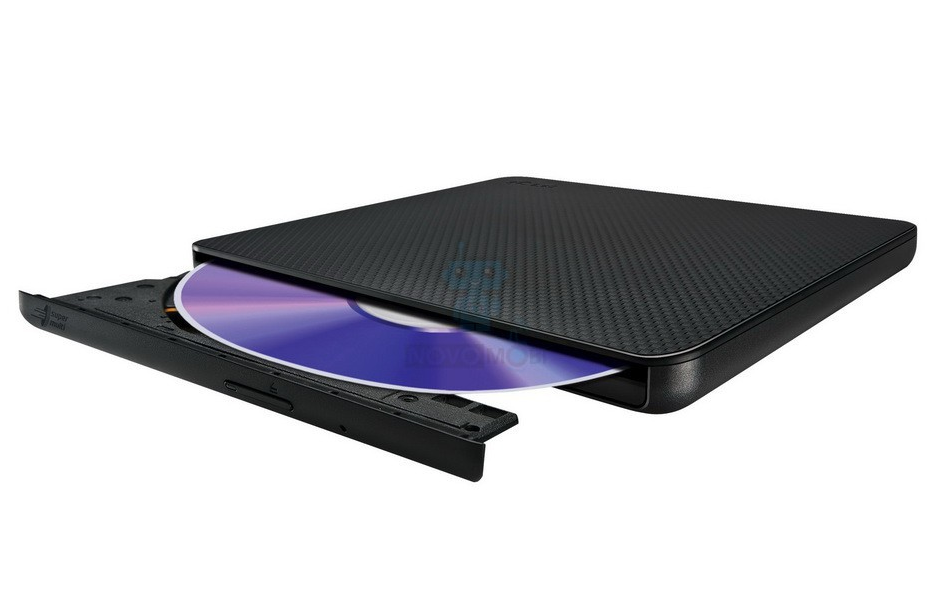

Рис. 17. Внешний DVD-дисковод.

Устройства для чтения других форматов – 3,5-дюймовых или 5-дюймовых дискет, Zip- и Jaz-накопителей – всё ещё можно встретить на старых компьютерах, но в продаже их уже давно нет.

Причины исчезновения и самих дисков, и периферии для работы с ними заключаются в сравнительно небольшом объёме записываемых данных и низкой скорости.

Для работы с картами памяти разных форматов (от SD и microSD до менее популярных MMC и MS) используются такие периферийные устройства как кардридеры.

Большинство из них поддерживает несколько видов накопителей. А подключение осуществляется с помощью USB-разъёма.

В ноутбуки и современные ПК кардридеры иногда встраиваются прямо в корпус, для более старых компьютеров приходится покупать внешние устройства.

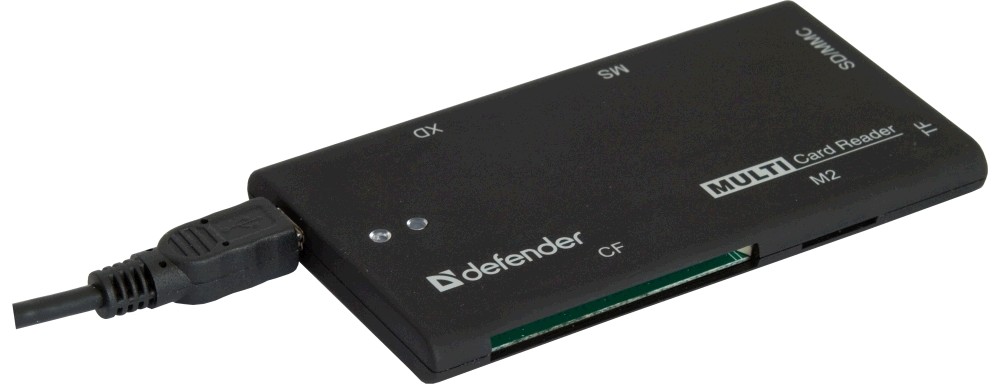

Рис. 18. Внешний кардридер с поддержкой нескольких форматов.

Видео:

Обзор основных периферийных устройств для персонального компьютера

9.1.2 Контроллеры устройств

Устройства ввода-вывода обычно состоят из двух частей:

механическая (не надо понимать дословно) — диск, принтер, монитор

Если интерфейс между контроллером и устройством стандартизован (ANSI, IEEE или ISO), то независимые производители могут выпускать совместимые как контроллеры, так и устройства. Например: диски IDE или SCSI.

Операционная система обычно имеет дело не с устройством, а с контроллером. Контроллер, как правило, выполняет простые функции, например, при считывании с диска, преобразует поток бит в блоки, состоящие из байт, и осуществляют контроль и исправление ошибок, проверяется контрольная сумма блока, если она совпадает с указанной в заголовке сектора, то блок считан без ошибок, если нет, то считывается заново.

Модем

Модем для коммутируемых линий (или, как его еще называют, телефонный) подключается к розетке обычной (не мобильной!) телефонной сети. Такое подключение ничем не отличается от установки обычного стационарного телефона, — после подключения об этом шнуре можете просто забыть.

Второе гнездо модема (если таковое имеется) можно использовать для подсоединения обычного телефона. Он будет работать в стандартном режиме, когда вы не подключены к Интернету. Дополнительное гнездо, как правило, помечено маркером Phone (или значком с изображением телефона), а основное — меткой Line.

• Некоторые модемы — кабельные, спутниковые и DSL — подсоединяются к разъему компьютерной сети системного блока. На эту тему мы поговорим чуть позже, в разделе “Сеть”.
• Не перепутайте разъем компьютерной сети RJ-45 с разъемом модема RJ-11. Их форма практически одинакова, но первый чуть шире.

Заключение

Современный ПЛК стал чрезвычайно востребованным универсальным рабочим инструментом в системах автоматизации производственных процессов, а также для управления отдельными устройствами различного назначения. Это особый тип программируемых логических автоматов, отличающийся повышенной надежностью, легко встраиваемый и модернизируемый, способный длительное время работать практически без обслуживания.
