Что такое шлейф для ноутбука?

Предназначение передней панели

Шлейфы для подключения оптических приводов

Шлейф для подключения оптического привода представляет собой гибкий плоский провод, в конце которого находится специальный разъем. Этот разъем соединяется с соответствующим разъемом на плате компьютера, обеспечивая передачу информации между приводом и компьютером.

Шлейфы для подключения оптических приводов имеют определенное количество проводов, обеспечивающих передачу данных, питания и управления приводом. Обычно это 40-пиновые шлейфы, но в некоторых случаях могут использоваться и другие варианты.

Правильное соединение шлейфа с оптическим приводом и материнской платой является важным шагом при сборке компьютера. Неправильное подключение или повреждение шлейфа может привести к неработоспособности привода или возникновению ошибок при передаче информации.

Поэтому при подключении шлейфа необходимо убедиться, что разъемы на приводе и на плате расположены правильно и плотно соединены

Также важно не перекручивать шлейф и не создавать излишнего напряжения на нем, чтобы обеспечить надежное соединение и бесперебойную передачу данных

Таким образом, шлейфы для подключения оптических приводов являются неотъемлемой частью компьютера и обеспечивают надежное соединение между приводом и платой, что позволяет передавать информацию и управлять приводом.

Передача данных

Представьте себе, что вы отправляете электронное письмо другу. Когда вы нажимаете кнопку «Отправить», данные вашего письма отправляются через интернет к почтовому серверу, который затем доставляет письмо получателю. Это процесс передачи данных.

Одним из самых распространенных способов передачи данных является использование сетей. Сеть — это группа взаимосвязанных устройств, которые могут обмениваться данными между собой. Например, интернет — это глобальная сеть, которая позволяет нам обмениваться данными с людьми по всему миру.

В сети данные передаются с помощью различных протоколов — наборов правил и инструкций, которые определяют, как данные должны быть упакованы и доставлены от отправителя к получателю. Например, протокол TCP/IP используется для передачи данных в интернете.

Существует несколько способов передачи данных. Один из них — это использование проводных соединений, таких как Ethernet-кабели или USB-кабели. Проводные соединения обеспечивают надежную передачу данных, но могут быть ограничены в расстоянии.

Другой способ — использование беспроводных технологий, таких как Wi-Fi или Bluetooth. Беспроводные соединения позволяют передавать данные без физического подключения к устройству, но могут иметь ограниченную пропускную способность или дальность передачи.

Независимо от того, каким способом передачи данных мы пользуемся, основная цель остается неизменной — доставить информацию от отправителя к получателю. И благодаря постоянному развитию технологий, пределы возможностей передачи данных продолжают расширяться, позволяя нам обмениваться информацией быстрее и эффективнее.

Что такое компьютерный шлейф и как он работает?

Работа компьютерного шлейфа основана на передаче электрического сигнала от одного компонента к другому. Для этого провода в шлейфе соединяются с соответствующими контактами на каждом устройстве. Передача информации происходит благодаря электрическому току, который протекает по проводам шлейфа.

Особенности компьютерного шлейфа:

Гибкая конструкция позволяет удобно маршрутизировать шлейф внутри компьютерного корпуса.
Провода в шлейфе обычно имеют различные цвета, чтобы облегчить подключение к разным контактам.
Шлейф может иметь разное количество проводов, в зависимости от подключаемых устройств.
Для обеспечения надежного контакта провода в шлейфе обычно имеют специальные разъемы.

Способ второй

Восстановительные работы можно провести и следующим образом:

Сперва измельчаем небольшое количество канифоли до состояния порошка и растворяем в спиртовом растворе. Для создания раствора используйте пропорциональное соотношение один к шести.
Теперь берем в руки старый добрый клей “Момент” и клеем поврежденный участок на изолированную пластину. Затем нужно положить это соединение под самый обычный технический микроскоп, которым все пользовались на уроках биологии в школе.
Приступаем к снятию изоляции. В качестве инструмента можно использовать скальпель или маленький нож. Убираем где-то 1,5 мм провода в месте обрыва. Дальше нужно нанести немного того раствора, который был в первом пункте, на участок ленты. Используйте кисточку для нанесения смеси. После нанесения прикоснитесь жалом паяльника к данному участку шлейфа.
Снимите лак с помощью скальпеля и тщательно смажьте этот отрезок раствором канифоли и спирта

Залудите проводник на 25 мм от его кромки и осторожно припаяйте его к самой крайней дорожке по отношению к крайнему шлейфу.

Загибаем участок провода, который соединяем две стороны нерабочей дорожки и откусываем кусачками лишние части, которые образовались в ходе работе. Остается припаять шлейф к плате.
Если имеется необходимость в “наращивании” шлейфа, то воспользуйтесь другим отрезком шлейфа с соответствующими геометрическими размерами. Разрежьте компонент перпендикулярно поврежденному участку.
Зачищаем, соединяем и паяем обе половинки. Изолируем участки провода, которые оголены и собираем мобильник в обратной последовательности.

Преимущества и недостатки использования компьютерных шлейфов

Компьютерные шлейфы, также известные как гибкие кабели, широко применяются в строительной отрасли для передачи данных и электропитания между различными компьютерными устройствами и системами. Они предлагают ряд преимуществ, но также имеют и некоторые недостатки, которые следует учитывать при их использовании.

Преимущества компьютерных шлейфов:

Гибкость и удобство установки: компьютерные шлейфы изготавливаются из гибких материалов, которые легко могут приспосабливаться к различным условиям монтажа. Они могут быть изгибаемыми и могут проходить через узкие отверстия или за углами без необходимости в дополнительных конструкциях.
Удобство замены и обслуживания: при возникновении проблем с подключенными устройствами, компьютерные шлейфы могут быть легко заменены без необходимости полного переноса или перестройки инфраструктуры. Это позволяет снизить время простоя системы и ускорить процесс устранения неисправностей.
Защита от электромагнитных помех: компьютерные шлейфы часто имеют специальные экранирования, которые защищают передаваемые данные от электромагнитных помех

Это особенно важно в строительных условиях, где может быть много источников помех, таких как электродвигатели или электрические линии.

Недостатки компьютерных шлейфов:

Ограниченная длина: компьютерные шлейфы имеют ограниченную длину, что может ограничивать расстояние между устройствами. В случае, если требуется передача данных на большие расстояния, потребуется использование дополнительного оборудования, такого как усилители сигнала.
Уязвимость к повреждениям: из-за их гибкой конструкции, компьютерные шлейфы могут быть более уязвимыми к повреждениям, таким как перегибы, изломы или перетирания проводов. Это может привести к снижению эффективности передачи данных или полной потере связи.
Высокие затраты на приобретение и обслуживание: компьютерные шлейфы могут быть дорогими в покупке и замене, особенно если требуется использование специализированного оборудования или материалов. Также, их обслуживание и техническая поддержка могут потребовать дополнительных затрат.

Использование переходника

Представляет собой небольшую плату с IDE-коннектором на конце и максимум двумя портами SATA с обратной стороны. Подключается напрямую к IDE-диску, благодаря чему не занимает особого места внутри системного блока. Не понадобятся и шлейфы IDE: SATA-кабель подключается прямо к переходнику. Из недостатков — низкая скорость передачи данных, необходимость переключения джемперов как на диске, так и на переходнике, что довольно часто затрудняет настройку, а также необходимость внешнего питания (двух или трехпиновый разъем 12V, подключаемый кабелем кулера системы охлаждения в соответствующее гнездо на системной плате).

28.11.2016 Что такое шлейф для ноутбука?

Ноутбук – это сложный механизм, который состоит из множества деталей. Время от времени одни из них выходят из строя, в том числе и шлейфы.

Что такое шлейф для ноутбука?

Среди шлейфов наиболее часто подвергаются поломки варианты, которые соединяют материнскую плату с панелью управления вне корпуса устройства, а также с элементами внутренней «начинки». Кроме того, часто выходит из строя шлейф, который соединяет материнскую плату и экран гаджета.Шлейф для ноутбука отсюда http://www.art-gsm.ru/catalog/shleyf/ используется для того, чтобы соединять разные функциональные узлы внутри устройства в единый цельный механизм.

Почему шлейф для ноутбука может выйти из строя? Все дело в том, что во время интенсивной эксплуатации шлейфы берут на себя достаточно высокую нагрузку. Стоит вам открыть крышку ноутбука, и в этом процессе задействуется соответствующий шлейф.
Со временем в результате длительного использования шлейфы стираются, рвутся и ломаются. Если из строя вышел шлейф для ноутбука, не отчаивайтесь! Это легко поправить. Это не самая дорогостоящая деталь в компьютере, однако ее неисправность все равно доставляет достаточно много неудобств.

Учитывая особую конструкцию лептопа, можно прийти к выводу, что чаще всего в этом устройстве выходит из строя шлейф, соединяющий матрицу с крышкой. Это обусловлено частым закрыванием-открыванием крышки. Как проявляется эта поломка?
Чаще всего первые признаки поломки проявляются частичным пропаданием картинки на экране. Со временем зона с «пропавшей» картинкой становится все больше. Если вы начинаете двигать или как-то взаимодействовать с крышкой устройства, картинка то пропадает, то появляется.
Кроме того, во время работы вы можете наблюдать ситуацию частичного пропадания изображения на экране, которое через некоторое время возвращается. Также на экране время от времени или постоянно может быть рябь, мерцание или другие цветовые или световые эффекты.
Это означает, что пришло время менять вышедшую из строя деталь новой. Чем быстрее вы это сделаете, тем быстрее к вам вернется привычный комфорт от работы с ноутбуком. Эксперты также советуют не злоупотреблять частым открыванием и закрыванием крышки устройства.

Как мы уже выяснили, наиболее часто шлейф для ноутбуков выходит из строя из-за длительной эксплуатации. Это так называемый естественный износ. Но иногда случаются ситуации, когда устройство оснащается бракованной деталью, которая не прошла тесты на выходе с конвейера.
Большинство уважающих себя производителей многократно проверяют работоспособность устройства прежде, чем отправить его в магазины. Но в некоторых случаях эти моменты упускаются. Если ваш ноутбук все еще находится на гарантии, поломка шлейфа подпадает под гарантийный случай, поэтому у вас есть шансы заменить его бесплатно.
Правда, в этом случае могут возникнуть некоторые проблемы, поскольку вам нужно будет доказать, что поломка возникла не по вашей вине. В любом случае не стоит сильно затягивать с ремонтом и походом в сервисный центр, промедление в такой ситуации может нанести компьютеру еще больший вред.

Какие устройства часто нуждаются в ремонте

Каждый раз, когда владелец бытовой техники и электроники сталкивается с вопросом, как восстановить шлейф, он должен понимать, что сама операция по пайке или зачистке контактов несет определенный риск. Исправив неполадку на шлейфе без необходимых инструментов или материалов, есть риск повредить соседние модули.

Частыми клиентами мастерских становятся владельцы:

Телевизоров, мониторов, экранов ноутбуков.
Клавиатур.
Ноутбуков и ПК.
Телефонов.

Проблема не в качестве самих проводников, а в риске их повреждения. Если рассматривать мобильный телефон, то шлейф в основном повреждается из-за контактов с жидкостью. В результате в местах пайки контакты перегорают.

Проводники на клавиатуре изнашиваются в результате частого использования клавиш и переключателей. Это приводит к тому, что сам проводник со временем стирается и проводимость уменьшается. Если рассматривать ноутбуки и персональные компьютеры, то проблема может возникнуть из-за скачка напряжения или неправильном подключении самого проводника.

Шлейфы для подключения жестких дисков

Шлейфы, также известные как кабели, представляют собой провода или наборы проводов, которые используются для передачи информации между жестким диском и материнской платой в компьютере. Они играют важную роль в обеспечении надежного соединения между этими двумя компонентами.

Шлейфы обычно имеют разъемы на обоих концах, которые подключаются к соответствующим портам на мать плате и жестком диске. Они могут быть различной длины, в зависимости от спецификаций компьютера и размещения компонентов внутри него.

Главная задача шлейфов — обеспечить надежную передачу данных между жестким диском и материнской платой. Они служат основным каналом для передачи информации, такой как операционная система, программное обеспечение и другие файлы, с жесткого диска на компьютер и наоборот.

Правильное подключение шлейфа к компьютеру и жесткому диску очень важно, поскольку неправильная установка может привести к неполадкам или проблемам с передачей данных. Поэтому необходимо тщательно выставлять и крепить разъемы шлейфов на компонентах

Шлейфы для подключения жестких дисков являются неотъемлемой частью любого компьютера и доступны в различных вариантах

Важно выбирать шлейфы, которые соответствуют требованиям вашего компьютера и обеспечивают надежное и стабильное соединение между жестким диском и материнской платой

Неисправности шлейфов и разъемов

Все периферийные устройства подключаются к ноутбуку через разъемы, находящиеся на системной плате. Внутренние модули и блоки подключаются к материнской плате посредством шлейфов. В случае возникновении проблем с разъемами или шлейфами материнская плата гарантированно не сможет обеспечить обмен информацией между устройствами, модулями и блоками.

Чаще всего в неисправностях разъемов виноват сам пользователь, который неаккуратно или неправильно подключает к портам периферийные устройства. А это может вызвать не только выход из строя разъема, но и сгорание микроэлектроники системной платы. Шлейфы зачастую повреждаются при неудачной разборке ноутбука для обслуживания или ремонта.

Проблема поиска неисправного шлейфа или разъема заключается в том, что внешние проявления неисправности полностью совпадают с выходом из строя тех блоков и узлов, к которым они подключены. Чаще всего задача решается дополнительной пайкой проблемных контактов или заменой подозрительных элементов исправными.

Как проводится ремонт

Восстановить контакты шлейфа можно несколькими способами. Основной и самый простой из них — это использование токопроводящего клея. Его можно найти в специализированных магазинах по ремонту оборудования.

Все виды работ отличаются в зависимости от модели устройства и характера повреждения. Общий порядок выполнения восстановления следующий:

Зачистить шлейф в месте повреждения.
Удалить поврежденный участок.
Нанести клей или установить новый проводник.
Зафиксировать провод на месте стыковки.
При помощи паяльной станции нанести олово для стыковки.
Поверх проводника нанести защитный слой лака или обмотать проводник изолентой.

Не стоит сразу запускать устройство, так как защитный слой лака или олова может не до конца затвердеть

Важно соблюдать осторожность при нанесении всех жидких растворов на плату, чтобы не зацепить другие токопроводящие элементы

Как заменить шлейф матрицы ноутбука

1. Отключите ноутбук от питания и аккумулятора. Подождите около минуты, пока он освободится от электрических зарядов, в том числе и статических.

2. Снимите резиновые заглушки, отвинтите винты на рамке монитора и аккуратно отсоединить ее.

3. Отвинтите винты, прижимающие матрицу к корпусу, снимите матрицу и положите лицевой стороной на клавиатуру.

4. Отключите старый шлейф от матрицы и подключите новый. Прикрутите матрицу корпусу.

5. Отвинтите винты, которые держать клавиатуру и аккуратно отодвиньте ее вверх или снимите полностью, если неудобно работать.

6. Отсоедините разъем шлейфа от материнской платы и извлеките его.

7. Если старый шлейф был прикреплен к материнской плате, новый следует устанавливать и укладывать точно также. Рекомендуется зафиксировать его специальной клейкой лентой.

8. Соберите все комплектующие в обратном порядке.

9. Подключите аккумулятор и питание сети.

10. Проверьте работоспособность ноутбука и качество изображения на мониторе.

Все монтажные работы необходимо выполнять осторожно, чтобы не повредить разъемы, шлейф и комплектующие ноутбука

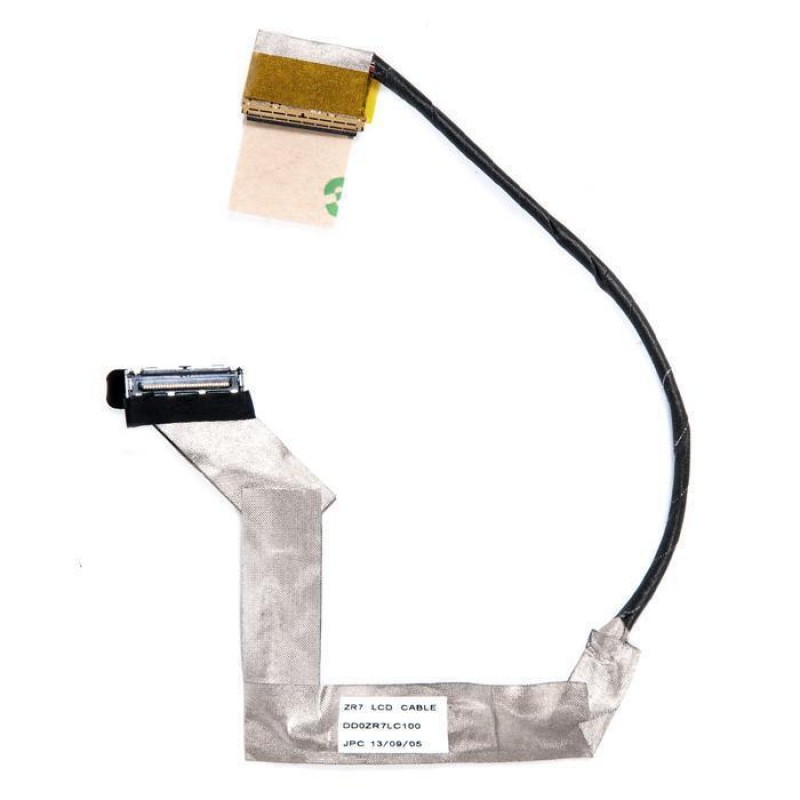

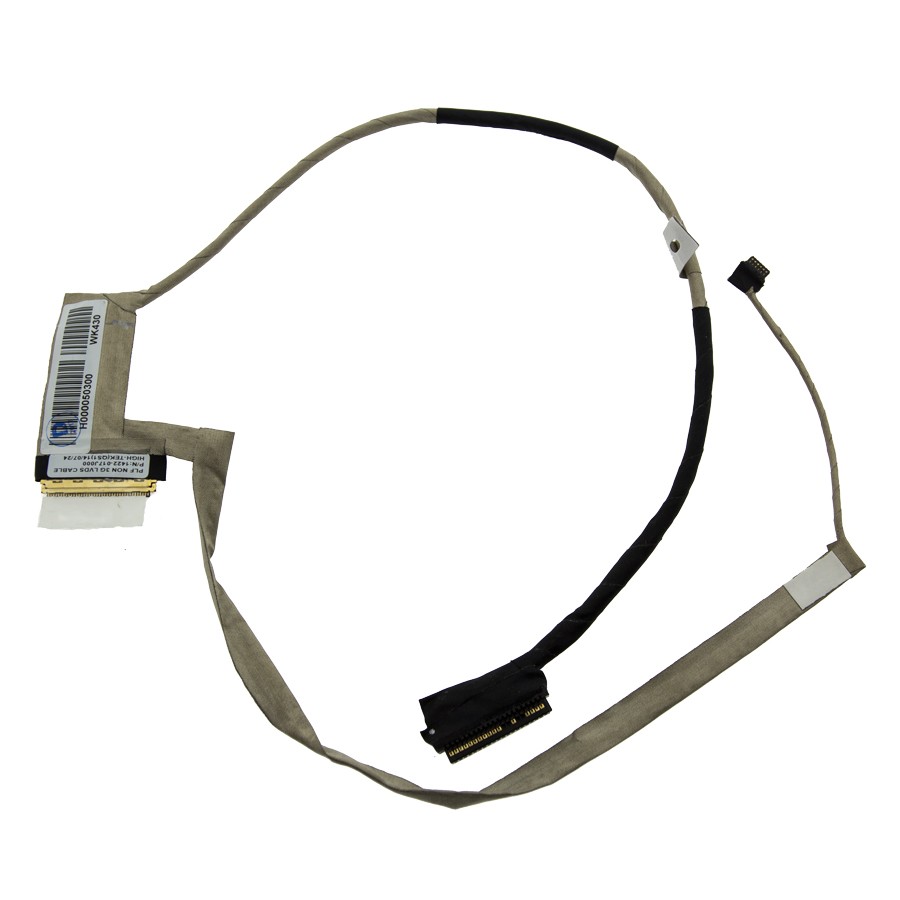

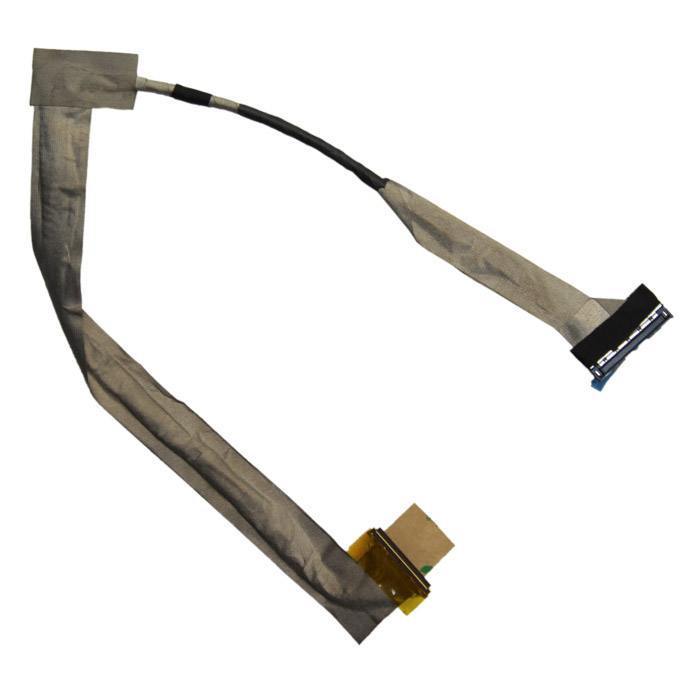

Шлейф матрицы
– это набор проводов, с помощью которых соединяют выводы материнской плате или на видеокарте с коннектором на матрице экрана
. Поскольку шлейф матрицы
– очень проблемная деталь ноутбука, из-за несложной конструкции шлейфа восстановить или заменить шлейф матрице
на ноутбуке дома самостоятельно весьма проблематично. Разрыв, также происходит из-за постоянных вибраций, когда крепления крышки матрицы становятся изношенными, а крышка начинает болтаться, тем самым перетирается шлейф. Причины поломки могут быть и другими, а проверять шлейф, в любом случае, следует систематически.

Шлейф матрицы ноутбука – это чувствительный компонент ноутбука и Вам придется с ним столкнутся во время разборки корпуса ноутбука.

Неполадок вызванные повреждением шлейфа матрицы:

не горит экран при включении ноутбука, но при всем при этом слышны звуки загрузки операционной системы, шум работы винчестера и дисковода, горят индикаторы питания, включения компьютера и прочие.
искажение изображения, рябь и полосы на экране.
периодическое затемнение экрана (при этом, если «подергать» верхнюю крышку ноутбука вверх-вниз словно неваляшку, изображение будет появляться).

Самый простой и действенный способ выявить причину выше описанных поломок — это заменить шлейф на аналогичный. Для этого необходимо убедиться, в соответствии шлейфа тому что установлен на ноутбук, поскольку шлейфы могут отличаться, будучи даже внешне абсолютно идентичными.

В сервисном центре при диагностике шлейфа
и выявления его повреждений, применяют «прозвонку» его жил.

Если диагностика показала неисправность шлейфа матрицы
: замыкание или обрыв, то его замена не составит труда и как правило занимает 10-15 минут в зависимости от сложности разборки ноутбука.

Цены шлейфов варьируются в широком диапазоне и зависят от марки ноутбука, а также от сложности ремонта. Ремонт и восстановление шлейфа матрицы
колеблется от 180 до 580 грн.

Как выбрать и установить компьютерный шлейф

Перед выбором компьютерного шлейфа необходимо определить его тип и размеры

Важно учитывать совместимость с разъемами и интерфейсами компонентов компьютера. Для повышения надежности соединения рекомендуется выбирать шлейф с надежной изоляцией и качественными контактами

Шаги по установке компьютерного шлейфа:

Перед установкой компьютерного шлейфа необходимо выключить компьютер и извлечь все кабели.
Следующим шагом является определение места установки шлейфа

Обычно он соединяет материнскую плату с другими компонентами, такими как жесткий диск или оптический привод.
Подключите один конец шлейфа к разъему на материнской плате, обратив внимание на правильную ориентацию контактов.
Подключите другой конец шлейфа к соответствующему разъему компонента, такому как жесткий диск или оптический привод.
Убедитесь в надежном и плотном соединении шлейфа с обоими разъемами.
Подключите все кабели к компьютеру и включите его.

Совместимость с устройством

Компьютерные шлейфы используются для подключения различных устройств, таких как жесткий диск, приводы, матричные экраны и другие компоненты. Они обеспечивают передачу информации между различными частями компьютера и платой.

Важным аспектом при выборе шлейфа является его совместимость с конкретным устройством. Разъемы на плате компьютера и на устройстве должны соответствовать друг другу, чтобы обеспечить правильное соединение и передачу данных.

Типы шлейфов

Существует несколько типов шлейфов, которые отличаются своими характеристиками и назначением. Они могут отличаться по количеству жил внутри, форме разъемов и длине кабеля. Каждый тип шлейфа предназначен для определенных устройств и имеет свои технические требования.

Проверка совместимости

Перед покупкой шлейфа необходимо проверить его совместимость с устройством

Для этого нужно обратить внимание на тип разъема на плате компьютера и сравнить его с разъемом на устройстве, к которому будет подключен шлейф. Кроме того, следует учесть требуемую длину кабеля и количество жил

Если шлейф несовместим с устройством, то он может не подключиться или не обеспечить надежное соединение между компонентами компьютера

Поэтому важно следить за совместимостью и выбирать шлейфы, соответствующие спецификациям устройств и требованиям

Важно помнить:

При совместимом соединении шлейфов с устройством, компьютер сможет полноценно функционировать и обеспечивать надежную передачу данных между компонентами системы. Правильно подобранный шлейф является ключевым элементом для верной работы устройств и компьютера в целом.

Какие есть виды токопроводящего клея для шлейфа

Изначально адгезионные технологии применялись для монтажа чипа на подложку при помощи специальной токопроводящей пасты. В этом случае не требовалась пайка (то есть нагрев), паста застывала, обеспечивая необходимый теплоотвод и проведение электричества.

Позже технологию взяли на вооружение для подключения различного рода дисплеев и других узлов цифровой техники.

Токопроводящие клея обеспечивали надежное и быстрое сцепление при минимальных габаритах (так как нет нужды в специальных разъемах).

Современные токопроводящие клеи могут быть:

Изотропные. Отличаются тем, что внутри токопроводящего материала нет никаких ограничений на направление распространения тока, среда однородная. Это могут быть ICA (изотропные клеи) или ICP (изотропные пасты).
Анизотропные. Внутри токопроводящего материала ток распространяется только в определенном направлении. В эту группу можно отнести ACA (анизотропные токопроводящие клеи) и ACF (анизотропные токопроводящие пленки).

Последние получили наибольшее распространение в бытовой технике. Так, при помощи ACF можно приклеить шлейф к матрице ЖК телевизора
. Ток будет проходить между соединяемыми контактами строго перпендикулярно их поверхности внутри анизотропного скотча.

Использование любых клеящих смесей связано с определенными ограничениями. Различные ACF-пленки (скотчи) рассчитаны на соединение определенных видов материалов, требуют соблюдения температурных и влажностных режимов, отсутствия пыли и других мелких частиц, препятствующих адгезии, а также определенных условий прижатия склеиваемых поверхностей (минимальное усилие, нагрев и т.п.).

Немаловажным показателем использования ACF является минимальный требуемый зазор между контактами (у каждого типа пленки он свой).

ВИДЕО ОПИСАНИЕ

Способ первый

Для того чтобы провести ремонт шлейфа телефона, вам необходимо выполнить следующие действия:

Извлеките заднюю крышку корпуса вашего устройства и извлеките аккумуляторную батарею.
Теперь необходимо выкрутить крепящие винты, используя плоскую отвертку.
Снимите главную печатную плату и пластмассовую накладку, что находится под экраном. Крепится последний компонент на двустороннем скотче.
Далее нужно заняться поиском разрыва на какой-либо из дорожек. Для этого стоит избавиться от изоляции при помощи иголки.

Берем в руки паяльник и наматываем на его жало кусочек медной проволоки. Лучше всего подойдет компонент с низкими параметрами мощности (где-то 20-25 Ватт). Отпаиваем остатки изоляции провода.
Край, который только что был зачищен, нужно подготовить к соединению с платой.

Если с предыдущим пунктом закончили, то переходим к самой пайке. Припаиваем края на печатную плату и внимательно осматриваем всю схему на предмет наличия разрывов между дорожками.
Возьмите в руки термопленку или слой полиэтилена, оберните ей края припаянного шлейфа хотя бы в один слой

Прогревайте все это дело до того момента, пока не подплавите пленку, тем самым приклеив ее к ленте
Для этого действия прекрасно подходит утюг, но нужно брать во внимание, что вся процедура должна проходить с особой осторожностью.
Бывает так, что дорожка надламывается не у краев, а в самом центре. Для устранения такой неполадки лучше всего продублировать эту дорожку при помощи кусочков монтажного проводника.
Теперь собираем мобильное устройство в обратном порядке и проверяем его на работоспособность.

Как отремонтировать шлейф телефона другим способом? Все очень просто.

Категории шлейфов

В компьютере шлейф, также известный как «провод» или «кабель», играет важную роль в передаче сигналов и данных между различными компонентами системы. Шлейф используется для соединения различных устройств с материнской платой или другими компонентами компьютера.

Внутренние шлейфы

Одна из наиболее распространенных категорий шлейфов в компьютере — это внутренние шлейфы. Они предназначены для подключения различных устройств, расположенных внутри компьютерного корпуса, к материнской плате. Внутренние шлейфы включают шлейфы для подключения жестких дисков, оптических приводов, вентиляторов и других компонентов. Они обеспечивают надежное соединение, которое позволяет передавать данные и управлять устройствами.

Внешние шлейфы

Внешние шлейфы используются для соединения компьютера с внешними устройствами. Это могут быть шлейфы для подключения монитора, клавиатуры, мыши, принтера и других периферийных устройств. Внешние шлейфы имеют разные формы и разъемы, в зависимости от типа устройства и интерфейса передачи данных. Они обеспечивают стабильное и надежное соединение между компьютером и внешними устройствами, что позволяет эффективно передавать данные и управлять устройствами.

Категории шлейфов в компьютере — это важный аспект при создании и поддержке компьютерной системы. Выбор правильного типа шлейфа и правильного соединения влияет на производительность и надежность работы компьютера.

Симптомы поломки шлейфа

Даже при сильном освещении матрицы изображение никак не просматривается. Если же подключить внешний монитор, тогда картинка появится. В подобном случае сломан шлейф матрицы, который следует заменить.

Признаками поломки шлейфа матрицы является искажение изображения, появление полос или картинка на экране начала рябить. За шлейфом нужно следить для того, дабы в дальнейшем матрица для ноутбука полностью не вышла из строя, и ее не пришлось менять.

При обрыве шлейфа, которым матрица соединяется с системной платой ноутбука, возможен весь набор симптомов. Полосы на экране, белый экран, моргание или полное отсутствие подсветки, искажение цвета или яркости картинки – результат такого дефекта. Есть только один фактор, отличающий эту проблему от всех рассмотренных выше. Проявление неисправности связано с движением экрана. Если при движении верхней половинки ноутбука с изображением проблемы, нужно вооружившись тестером прозвонить шлейф и заменить проблемные проводники.

Также необходимо уделять внимание соединению шлейфа с платой дешифратора. Разъём шлейфа иногда бывает окислен

После ремонта или замены матрицы обязательно нужно закрепить шлейф возле разъёма скотчем.

Наши специалисты смогут точно поставить «диагноз» вашему лэптопу. Если же поломка связана со шлейфом, то единственная проблема, которая может возникнуть – это поиск новой детали, в случае, если «родную» отремонтировать уже нельзя.
