Ваз 2114 панель индикаторов что означают

Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Описание реле:

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя

Цепи, которые защищает предохранитель

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле:

К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

Значение и расположение основных приборов на панели ВАЗ

Комбинации всех приборов на самой популярной марке (ВАЗ-2110) располагаются непосредственно в левой части самой панели. Эта часть приборной доски водителями часто называется «торпедой». Приборная панель также содержит различные по функциям и виду переключатели и комплект индикаторных лампочек. Они отвечают за управление работой светотехнического оборудования, отопителя и других важных агрегатов.

Стандартная панель приборов на автомобиле ВАЗ-2110

В первую очередь при осмотре приборной доски глаз падает на многообразие стрелочных приборов и индикаторов под ними, которые оснащены небольшим электронным цифровым окошком и комплектом сигнальных лампочек с различными функциями. Основными элементами тут являются:

• Образец индукционного спидометра;
• Модель тахометра;
• Указатель стрелочного типа для регулировки температуры ОЖ;
• Прибор для определения уровня топлива в баке.

Рассмотрим каждый из приборов более подробно.

Обозначения в индукционном спидометре

Модели индукционных спидометров получают показания по значению скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Он отображает реальное значение скорости автомобиля – шкала колеблется от 0 до 200 км/час.

Ценой деления является показание в 10 км/час. Однако водитель должен помнить о том, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимый коэффициент погрешности – до 3-5 км/час.

Нижняя и центральная часть спидометра оснащена небольшим окошком с электронным вариантом дисплея, который через 2 строчки передает значения общего пробега за весь период эксплуатации транспортного средства и текущее значение пробега.

Обозначения на тахометре

В левой части приборной доски расположен тахометр. С помощью этого прибора водитель получает значения текущих оборотов коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который в свою очередь эти значения получает от датчиков на коленвале. Часто, если машина дергается при резком нажатии на газ, тахометр будет показывать низкие значения оборотов либо вовсе будет неисправен.

На шкале все деления дробятся по 5 единиц, а оцифровка значений сделана по 10 единиц. Максимальные значения ограничиваются показателем в 80 ед. Для того чтобы понять, какое количество оборотов сейчас показывает автомобиль, нужно цифру на тахометре умножить на 100. Сектор в диапазоне от 55 до 60 ед. заштриховывается красным цветом — это является сигналом водителю о том, что машина будет приближаться к критическому количеству оборотов.

Нижняя средняя часть прибора с помощью электронной индикации отображает показатель реальной температуры окружающего автомобиль воздуха и время.

Обозначения на стрелочном указателе температуры ОЖ

В левой стороне от тахометра расположен универсальный стрелочный указатель, который регулирует показатели температуры в ОЖ. Сигналы о текущих показателях прибор получает от соответствующего индикатора температуры охлаждающей жидкости, который располагается рядом с конструкцией ГБЦ и термостата.

Здесь ценой деления принято считать 20 градусов, а общие показатели оцифровки начинаются со значения в 50 ед., а заканчиваются делением в 130 градусов. Красным цветом выделяется опасная зона работы прибора, которая начинается со значения в 105 градусов. Если стрелка прибора начинает попадать в данную зону, двигатель ВАЗ-2110 нужно сразу же выключить, а автомобиль остановить.

При перегреве мотора может наступить выход из строя не только основного комплекта блоков силовых агрегатов, но и датчик включения вентилятора, как на ВАЗ-2107.

Обозначения в стрелочном указателе топлива в баке

Справа от скоростного спидометра расположен указатель, демонстрирующий уровень и вообще наличие бензина в топливном баке вашего транспортного средства. Он работает за счет датчика в баке, а данные отправляет через бортовой компьютер на шкалу. Показатели стрелочного прибора имеют следующие обозначения:

• 0 — у вас полностью пустой бак (машина сможет работать еще 15-20 минут).
• ½ — в автомобиле бензина еще полбака.
• 1 — автомобиль заправлен на полный бак.

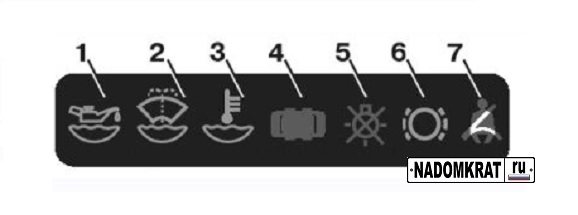

Описание функций блока индикации ВАЗ 2114

1. Низкий уровень масла в картере;
2. Низкий уровень жидкости омывателя лобового стекла;
3. Низкий уровень охлаждающей жидкости;
4. Индикатор не закрытой двери;
5. Индикатор перегоревшей лампы;
6. Индикатор износа тормозных колодок;
7. Индикатор не пристегнутого ремня безопасности;

Индикатор открытой двери

Данная функция подает сигнал при открытии одной из дверей, плюс данной функции в том, что звуковой сигнал всегда будет напоминать об открытой двери, что сводит возможность начала движения с открытой дверью к нулю. Функция работает благодаря концевым выключателем в проемах дверей, которые замыкают контакт при открытии двери.

Низкий уровень масла

В масляном поддоне ВАЗ 2114 установлен специальный датчик, который измеряет уровень масла. Если масло достигает минимальной отметки, датчик срабатывает и на блоке индикации загорается контрольная лампа, низкого уровня масла. Данная функция полезна что, можно вовремя заметить падения уровня масла, которое может возникнуть вследствие пробоя поддона и быстро среагировать, заглушив мотор, тем самым предотвратив поломку ДВС.

Низкий уровень антифриза

В расширительном бачке установлен специальный датчик, работающий на изменение уровня жидкости в системе охлаждения. Если уровень антифриза упадет до минимальной отметки, что возможно при обрыве патрубка или протекании помпы, то сигнальная лампа зажжется на блоке индикации и проинформирует водителя о проблеме.

Низкий уровень омывателя

В бачке омывателя ветрового стекла, установлен такой же датчик как в бачке антифриза, принцип его работы точно такой же. Если жидкости в бачке станет очень мало, лампа на блоке индикации проинформирует водителя об этом.

Износ тормозных колодок

В некоторых моделях ВАЗ таких как 2110 и 2114 устанавливался специальный датчик в тормозных колодках, который при износе колодок посылал сигнал на блок индикации и на нем загоралась контрольная лампа, износа колодок. Но чтобы этот датчик правильно работал необходимо наличие специальных колодок, в которые встроена чувствительная часть датчика.

Индикация не пристёгнутого ремня безопасности

Данная функция работает в виде индикации и звукового сигнала при не пристегнутом ремне безопасности водителя. Датчик, встроенный в замок ремня замыкается, когда в него вставлена фиксирующая часть ремня (петля). Если этого не происходит, датчик остается разомкнутым, тем самым зажигает лампу на блоке индикации.

Перегорание лампы

Индикация перегоревшей лампы работает, когда в одном из световых приборов перегорает лампа. Принцип работы основан на измерении нагрузки по системе, если лампа перегорает, то ток в этой цепи становится равным нулю. Блок индикации понимает это и зажигает лампы, информируя о том, что необходимо проверить световые приборы.

Ключ в замке зажигания

Данная функция работает при возникновении звукового сигнала, когда ключ оставлен в замке зажигания и открыта дверь. Еще одним условием работы данного информационного звука является, то, что зажигания должно быть обязательно выключено.

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

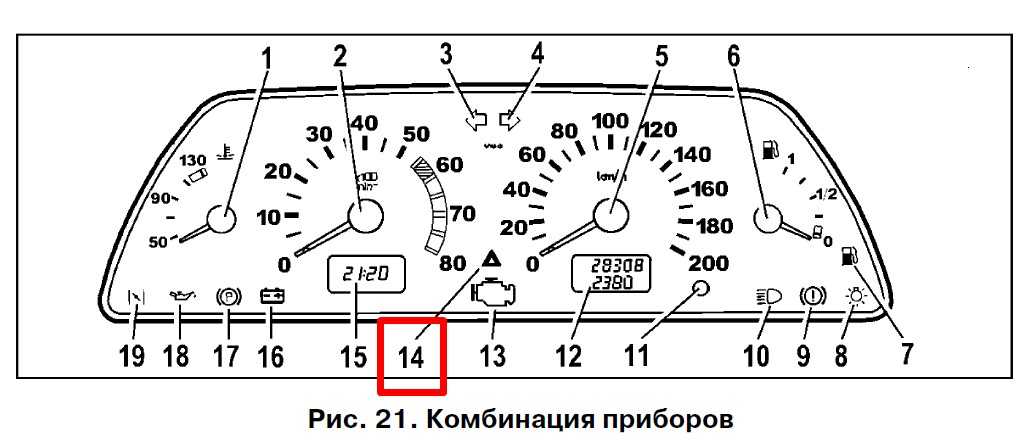

Схема панели приборов ВАЗ 2114, 2115

1 — Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2 — Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4 — Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5 — Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6 — Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7 — Индикатор низкого уровня топлива.

8 — Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9 —  Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10 — Лампочка синего цвета обозначает включенный дальний свет фар.

11 — Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12 — дисплей бортового компьютера с показателями пробега.

13 — Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14 — Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15 — Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16 — Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17 — Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18 — Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19 — Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Кнопки на панели приборов

1. Включатель габаритов
2. Ближний свет фар
3. Кнопка передних противотуманок
4. Задние противотуманки
5. Обогрев заднего стекла

Составляющие панели

Электронная приборная панель расположена на торпеде авто так, что водитель может видеть все значки и лампочки индикаторов. Благодаря тюнингу авто с инжектором пользоваться автоприборами (АП) стало удобнее. Для того, чтобы эффективно использовать информацию с приборной панели, каждый водитель должен знать ее состав, комбинацию, назначение и схему расположения всех кнопок и индикаторов.

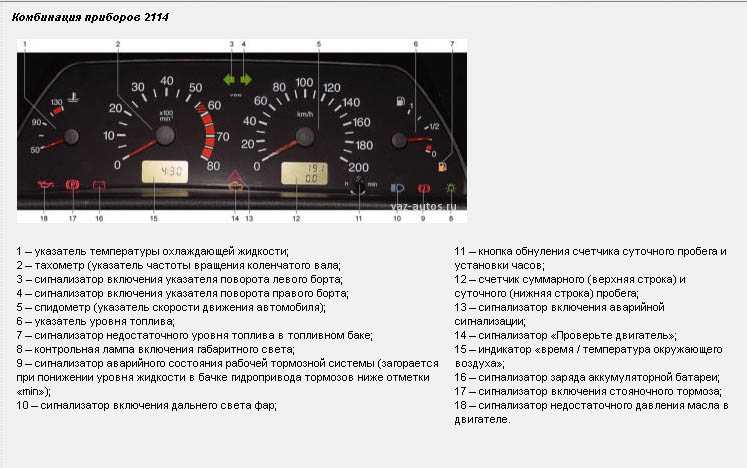

Приборная панель автомобиля ВАЗ 2114

Основными элементами, которые расположены с левой стороны панели, являются:

1. Спидометр. На ВАЗ 2114 установлен индукционный спидометр, который выдает на табло показания текущей скорости, получаемые от датчика, расположенного в коробке передач. Шкала прибора разбита на деления ценой 10 км/ч и показывает скорость от 0 до 200 км/ч. Для спидометра допускается погрешность 5 км/ч. Под циферблатом по центру расположены две электронные надписи, в которых отражается информация о пробеге автомобиля: общем и текущем.
2. Тахометр. Рядом со спидометром слева находится тахометр. Он передает показания количества оборотов коленчатого вала в реальном времени. Эти данные он получает от бортового компьютера. Цифры указаны через каждые 10 единиц шкалы. Одно деление равняется 5 единицам. Максимально возможное значение 80 единиц. Для получения числа оборотов коленвала нужно значение на тахометре умножить на 100. Например, 45 единиц означает, что коленвал совершает 4500 оборотов в минуту. Диапазон от 55 до 60 заштрихован красным цветом, предупреждая, что двигатель работает в сложных условиях и может в любой момент сломаться. Под тахометром в средней части электроника показывает температуру окружающего воздуха и время.
3. Указатель температуры охлаждающей жидкости (ОЖ). С левой стороны от тахометра высвечивается показание датчика температуры ОЖ, расположенный около термостата и ГБЦ. Оцифровка начинается от 50, цена деления 20 градусов, следующая цифра 90 и максимальное значение – 130 градусов. Если значение находится в диапазоне от 105 до 130 градусов, то нужно прекратить движение, выключить мотор и дать ему остыть, иначе двигатель может закипеть.
4. Указатель уровня топлива в бензобаке. Находится с правой стороны от спидометра. Каждая из цифр имеет свое обозначение: 0- бак пуст; 1/2- бак наполнен наполовину; 1-полный бак (автор видео IZO)))LENTA).

В верхней части расположен электронный значок бензоколонки, он означает, что бак заполнен полностью. В правом нижнем углу такой же электронный значок горит оранжевым цветом в случае, если в баке осталось меньше 6 литров бензина.

Устройство панели приборов не сложное. Если хочется, чтобы автомобиль отличался от других, многие используют для этого тюнинг. С его помощью можно сделать салон уютным и эффектным. Чаще всего тюнингу подвергают панель приборов, делают более яркой подсветку, выполняют вставки накладок, деталей.

Тюнинг приборки ВАЗ 2114

Для того, чтобы сделать тюнинг подсветки и других частей панели, нужно проделать несложные действия:

• разобрать панель;
• снять щиток;
• сделать тюнинг задуманных частей, подсветки, вставки дополнительных лампочек и деталей;
• вернуть снятые детали на место.

Тюнинг подсветки заключается в замене желтых индикаторов на яркие светодиоды.

Обозначение значков на приборной панели автомобиля ВАЗ 2114

описание ламп и индикаторов, обозначение значков, фото

Панель приборов ВАЗ 2114 имеет ряд индикаторов и указателей, показывающих водителю состояние бортовых систем в режиме реального времени.

Здесь расположен бортовой компьютер, считывающий показания приборов, и выводящий информацию на экран. Подобная система значительно упрощает обслуживание машины. Если на приборке появляются определенные знаки – поиск неисправности происходит в разы быстрее.

Значки разделяются на несколько групп:

• уведомляющие;
• предупреждающие;
• запрещающие.

Каждая группа имеет собственную зону ответственности, может пересекаться с другими, создавая комбинации, говорящие о сложных поломках.

Обозначение значков на приборной панели автомобиля ВАЗ 2114

На модели с инжектором и мотором 8 клапанов присутствует ряд значков, показывающих водителю возможные поломки или говорящих о необходимости обслуживания отдельных агрегатов автомобиля.

Все три группы сигналов разделены по зоне ответственности. Полная расшифровка символов с фото указана далее.

Значки неисправностей

Группа несет ответственность за индикацию серьезных поломок, вызванных механическими повреждениями и требующими срочного вмешательства. Аргументируется скрупулёзность тем, что в 99% случаев вспыхнувшие лампы значат, что машине необходим срочный ремонт. Наиболее удобно рассмотреть значки в форме таблицы.

ВАЗ 2114: сигналы на приборной панели

Следующая группа не несет ответственности за критические поломки. Основная роль ламп – уведомить водителя о состоянии системы в режиме реального времени.

Значки датчиков

Отдельно следует выделить индикаторы срабатывания датчиков.

Панель приборов ВАЗ 2114: описание ламп и индикаторов

Присутствует умеренное количество ламп и индикаторов, что обусловлено простой конструкцией автомобиля. Все указатели отвечают за отдельный агрегат.

• 1 – стрелочный указатель температуры двигателя. нормальное значение от 80 до 95 градусов Цельсия;
• 2 – тахометр;
• 3/4 – указатели поворотников;
• 5 – спидометр;
• 6 – уровень топлива в бензобаке;
• 7 – в некоторых комплектациях может выглядеть как красная, круглая лампа, говорит о необходимости заправки;
• 8 – обнаружены поломки в задних габаритах;
• 9 – в зависимости от комплектации говорит об износе колодок, падении уровня масла в тормозах;
• 10 – включен дальний свет;
• 11 – клавиша предназначена для настройки часов и сброса суточного пробега;
• 12 – индикаторное табло бортового компьютера;
• 13 – знак аварийной сигнализации;
• 14 – требуется проверить двигатель;
• 15 – часы;
• 16 – критическое падение заряда аккумулятора;
• 17 – износ тормозных колодок;
• 18 – упал уровень масла в двигателе, необходимо пополнить запас жидкости;
• 19 – резерв.

Каждая из лампочек обозначает работу уникального узла.

Коды ошибок на приборной панели ВАЗ 2114

При наличии неисправностей в бортовых системах машины, можно воспользоваться методом самодиагностики автомобиля. Ввиду упрощенности конструкции, процедура укажет только на область расположения поломки.

• 1 – барахлит процессор;
• 2 – обрыв проводки или нарушение работы датчика топлива в бензобаке;
• 4 – в бортовых сетях обнаружен резкий перепад напряжения;
• 8 – сильно упало напряжение в проводке машины;
• 13 – датчик кислорода поврежден или нарушена проводка;
• 14/15 – нарушения работы датчиков температуры охлаждающей жидкости;
• 16/17 – перепады напряжения в бортовой цепи;
• 19 – ДПКВ сломан или повреждены силовые магистрали;
• 24 – обрыв спидометра;
• 41 – ДРФ барахлит;
• 51/52 – неверно приходит сигнал от постоянной или оперативной памяти;
• 53 – СО-потенциометр сломан;
• 61 – лямбда-зонд поломан.

Оставить отзыв

Органы управления ВАЗ-2114

Панель приборов ВАЗ-2114

1 – гидрокорректор фар;2 – рычаг переключателя указателей поворота и света фар;3 – выключатель освещения комбинации приборов;4 – рулевое колесо;5 – выключатель звукового сигнала;6 – комбинация приборов;

7 – выключатель аварийной сигнализации;8 – выключатель зажигания;9 – рычаг переключателя очистителя и омывателя ветрового стекла;10 – индикатор состояния АПС;11 – переключатель наружного освещения;12 – клавишные выключатели;13 – заглушка гнезда для установки маршрутного компьютера;14 – блок сигнализаторов бортовой системы контроля;15 – центральные дефлекторы системы отопления и вентиляции;16 – крышка верхнего вещевого ящика;17 – крышка нижнего вещевого ящика;18 – боковой дефлектор системы отопления и вентиляции;19 – журнальная полка;20 – блок управления отопителем;21 – место установки аудиоаппаратуры;22 – пепельница;23 – крышка колодки диагностики;24 – рычаг стояночного тормоза;25 – рычаг переключения передач;26 – прикуриватель;27 – педаль «газа»;28 – переключатель электровентилятора отопителя;29 – педаль тормоза;30 – педаль сцепления;31 – рычаг регулировки положения рулевого колеса;32 – рычаг привода замка капота;33 – розетка для подключения переносной лампы.

Приборная панель ваз 2114 — Тюнинг

Вопрос тюнинга бюджетных моделей автомобилей ни в коем случае нельзя рассматривать, как тюнинг с большой буквы. Во-первых, вызывает очень большие сомнения, что Никифор Молотков из Вологды имеет большие знания и опыт, для того сделать тот же ВАЗ лучше, удобнее, и быстрее. А во-вторых, если не нравится дизайн автомобиля, зачем тогда покупать? Но это вопрос скорее философский, и шестерки, тройки, восьмерки у нас улучшали, улучшают и будут улучшать.

Салон ВАЗ 2114

Вы видели когда-то тюнингованный Mercedes S-класса? Чтобы лампочки по всем дверям, восемь выхлопных труб, спойлер, капроновые обвесы под карбон и турецкие литые диски? А знаете почему? Потому что в Германии уважают мнение конструкторов и дизайнеров и понимают, что над тюнингованным Mercedes S-klasse AMG трудился не один инженер, а сотни людей.

Но нашему человеку неведомы никакие преграды, и все тонкости дизайна и уникального внешнего вида мы решаем почти моментально. Примеров этому масса. Но что хорошо в переработке салона ВАЗ 2114, что испортить там практически ничего нельзя.

Есть много способов изменить интерьер 2114, и главным претендентом на изменение дизайна и функциональности стала приборная панель ВАЗ 2114 Тюнинг ее может заключаться как в косметических изменениях, так и в более глубоких доработках, о целесообразности которых мы постараемся не говорить.

Но они есть, владельцы активно изменяют приборку, способствуя развитию новой отрасли промышленности — производству тюнинг-китов для ВАЗовских моделей. Эта отрасль настолько широко распространена, что заслуживает отдельного рассказа, но сегодня нас интересуют предложения по замене приборки.

Тюнинг-киты для приборной панели ВАЗ 2114

Далеко ходить мы не станем, и ничего придумывать не будем. Все, что можно вытворить с приборной панелью, эти парни уже сделали. Как правило, тюнинг-киты не углубляются в дебри приборостроения и измерительной техники, а пользуются теми решениями, которые лежат на поверхности:

• замена шкал приборов на идентичные по размеру, чаще продаются белые, как в Aston Martin;
• установка светящихся стрелок, как в ГАЗ 21;
• замена штатной подсветки на едкие синие, красные или оранжевые светодиодные системы;
• установка дополнительных приборов, которые чаще всего носят декоративный характер, просто потому, что в автомобиле нет столько датчиков, сколько шкал хотели бы видеть владельцы.

Примеры стандартных решений для приборки ВАЗ 2114

Не самое простое, но эффектное решение для приборной панели. В стандартные размеры приборного щитка, кроме основных приборов, добавлен указатель давления масла. Причем производитель унифицировал по размерам щиток с некоторыми другими подобными моделями. Возможно установка такой приборки и на ВАЗ 2110 с одной шкалой. Цветные шкалы выглядят куда интереснее стоковых, но не всегда их цвет способствует читабельности. Органично вписаны хромированные или пластиковые, под хром, окантовки. Все контрольные лампы скрыты под матовым пластиком, что несомненно должно придавать приборке загадочность и непредсказуемость. В принципе, приемлемый и спокойный вариант, если вам надоела скучная и унылая штатная панель.

Немного спорное решение, которое производитель назвал АРС2, и позиционирует ее, как самую агрессивную, вероятно по аналогии с нарисованными приборками из Need For Speed. Центральное место занимает тахометр, который должен показывать всю мощь полуторалитрового мотора. Именно на тахометре поставлен акцент, как на щитках автомобилей для трековых и многодневных гонок. Несмотря на некоторую комичность ситуации, белые шкалы выглядят убедительно, и читабельность у щитка превосходная. Если не считать спидометр, который все-таки не стоило размечать до 220 км/ч. Немного нелепо выглядит в этом спортивном компоте прямоугольный жидкокристаллический монохромный штатный дисплей, разрывающий пространство тахометра и напоминающий дисплей электронных часов с музыкой 80-х годов.

Другие варианты тюнинга панели приборов

Мы сделали шикарную подборку приборных панелей, не сортируя их по качеству принципиально, потому что судить в конечном итоге, конечно, вам.

Все эти приборные щитки, безусловно, имеют право на жизнь только в том случае, если они приносят радость владельцу. А их художественная и практическая ценность всегда остается на совести производителей. Не засматривайтесь на приборный щиток, и удачи в дороге!

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАНЕЛИ

Основное место на приборной панели отведено для тахометра и спидометра, датчика количества топлива и текущей температуры жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 детальнее.

Тахометр ВАЗ 2114 – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, оцифровывается из которых каждая вторая. Максимальное числовое значение оборотов – 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля показатель тахометра необходимо умножать на 100. К примеру, если стрелка расположена на отметке 40, значит коленвал выполняет 4000 оборотов в минуту.

Производителем указана критическая величина оборотов, при достижении которой двигатель четырнадцатой может выйти из строя из-за чрезмерной нагрузки. На приборе она выделена красной штриховкой, эта величина составляет от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на которое выводятся данные о текущем времени и температуре воздуха окружающей среды.

Четырнадцатая обладает индукционным стрелочным спидометром, который расположен в правой части приборной панели. Спидометр также поделен на секторы, величина деления – 10 километров. Максимальная отметка – 200 км.

Спидометр работает от датчика измерения скорости, расположенного внутри коробки переключения передач. Стоит учитывать, что все индукционные спидометры, в том числе и тот, что установлен на четырнадцатой, обладают допустимым уровнем погрешности в 5 км/час.

Снизу стрелки спидометра находится электронный экранчик, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета. Точку отсчета может устанавливать сам водитель, для этого под цифрой 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега к нулю.

Справа на панели приборов ВАЗ 2114 (приборная панель ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнацатой модели) расположен стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 – полный бак, ½ – бак заполнен на половину, 0 – пустой бак.

Рядом с датчиком расположен цветовой индикатор – лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение 20-30 километров дозаправить автомобиль.

Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура – 50, максимальная – 130 градусов. Критическая зона температуры начинается с 105 градусов, она отмечена красной штриховкой.

Если охлаждающая жидкость четырнадцатой закипает, то необходимо тут же остановить автомобиль и заглушить двигатель, поскольку езда в таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если не работает датчик температуры на приборной панели ВАЗ 2114, необходимо проверить проводку, посредством которой датчик подведен к емкости с охлаждающей жидкостью. Также возможно окисления контактов датчика, их необходим либо протереть растворителем, либо заменить датчик на новый.

Комбинация приборов ВАЗ 2115
