Разборка и ремонт китайского блока питания hka-12100ec-230

Где находится БП в системном блоке и как его разобрать

Чтобы получить доступ к БП компьютера необходимо сначала снять с системного блока левую боковую стенку, открутив два винта на задней стенке со стороны расположения разъемов.

Для извлечения блока питания из корпуса системного блока необходимо открутить четыре винта, помеченных на фото. Для проведения внешнего осмотра БП достаточно отсоединить от блоков компьютера только те провода, которые мешают для установки БП на край корпуса системного блока.

Расположив блок питания на углу системного блока, нужно открутить четыре винта, находящиеся сверху, на фото розового цвета. Часто один или два винта спрятаны под наклейкой, и чтобы найти винт, ее нужно отклеить или проткнуть жалом отвертки. По бокам тоже бывают наклейки, мешающие снять крышку, их нужно прорезать по линии сопряжения деталей корпуса БП.

После того, как крышка с БП снята обязательно удаляется пылесосом вся пыль. Она является одной из главных причин отказа радиодеталей, так как, покрывая их толстым слоем, снижает теплоотдачу от деталей, они перегреваются и, работая в тяжелых условиях, быстрее выходят из строя.

Для надежной работы компьютера удалять пыль из системного блока и БП, а также проверять работу кулеров необходимо не реже одного раза в год.

Современные тенденции в архитектуре блоков питания

Разделение нагрузки на примерно равные части является не более, чем трюком, ко­то­рым удачно вос­поль­зо­ва­лись раз­ра­бот­чи­ки — питание неделимой нагрузки, потребляющей более 20 ампер по линии +12 вольт невозможно без нарушения норм безопасности. Очевидно, соблюдение этих норм зависит не только от раз­де­ле­ния каналов в бло­ке питания, но и разводки силовых цепей в нагрузке.

Если мощный потребитель (например, видео адаптер), к которому подключено более одного разъема до­пол­ни­тель­но­го питания, соединяет их 12-вольтовые цепи в одну точку, либо соединяет 12-вольтовые линии разъема PCI Express и дополнительного питания, то результатом будет не только нарушение спецификации, но и риск создания дисбаланса в таких принудительно коммутируемых каналах. Это значит, что грамотная сборка высокоуровневых платформ и май­нин­го­вых ферм невозможна без верификации системы с помощью омметра. Или, перефразируя известного ав­то­ра, «воз­мож­на, если вам не важен результат».

Если требуется питать неразделимую нагрузку большим током, соединение линий из недостатка пре­вра­ща­ет­ся в пре­и­му­ще­ст­во — при раздельных каналах встречаются варианты, когда ток, обеспечиваемый блоком пи­та­ния по ли­нии дополнительного питания видео карты, недостаточен, хотя он и меньше суммарного тока всех ка­на­лов. При одной 100-амперной линии потребитель застрахован от данного типа несовместимости.

Дополнительные минусы единого канала также существуют, ведь потребляемый от линии питания ток яв­ля­ет­ся фун­к­ци­ей времени. Например, для жесткого диска уровень потребления увеличивается при выполнении по­зи­ци­о­ни­ро­ва­ния, для CPU и GPU изменения могут быть обусловлены циклическим выполнением фраг­мен­тов кода, со­зда­ю­ще­го раз­лич­ную вычислительную нагрузку. В результате взаимовлияния компонентов и вслед­ст­вие уве­ли­че­ния по­треб­ле­ния то­ка может возрасти уровень помех по ли­ни­ям питания. Выведя ре­гу­ля­тор громкости на пол­ную мощ­ность и за­пус­тив майнинг, не услы­шим ли мы в динамиках «звон бит­ко­и­нов»?

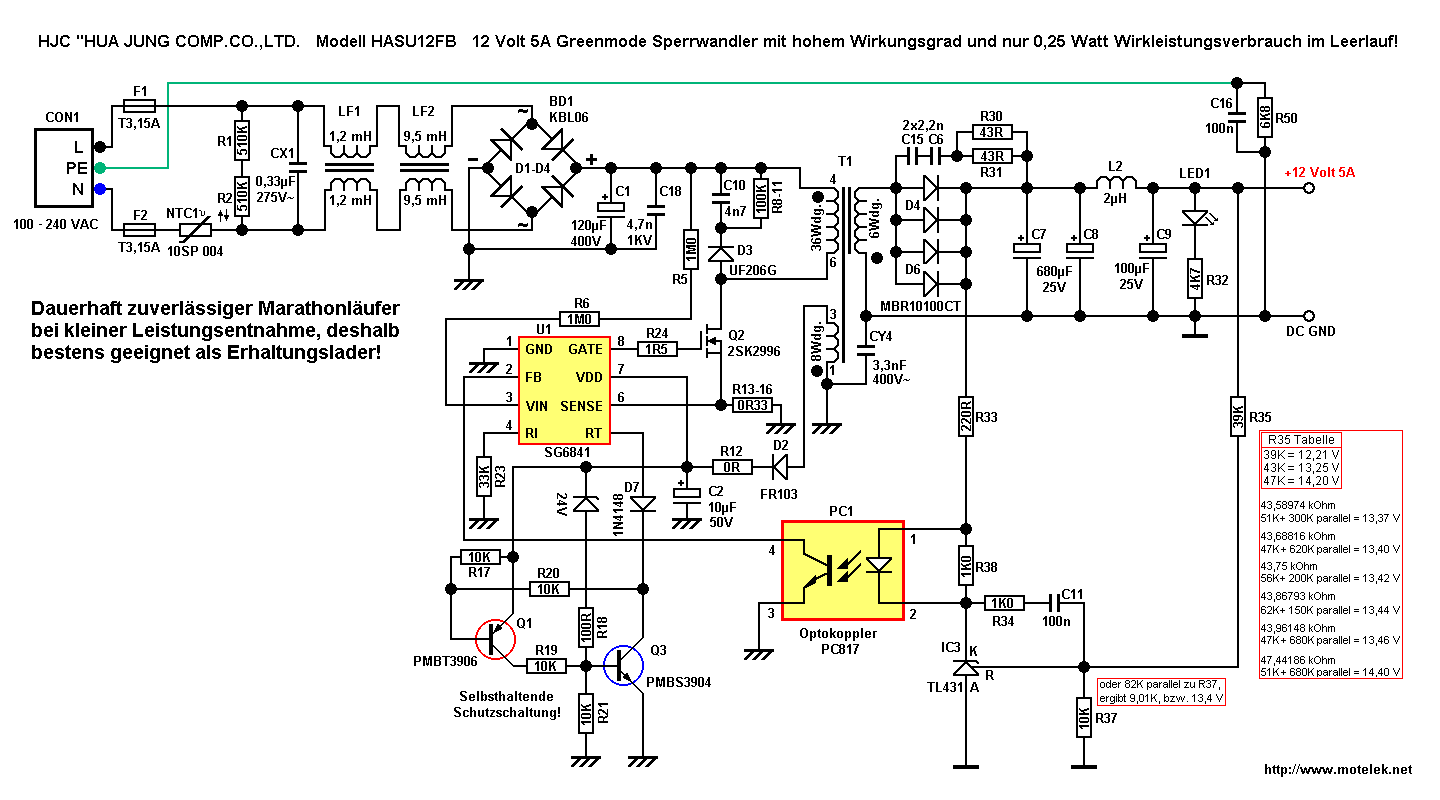

Проверка элементов дежурного источника напряжения

В формировании дежурного напряжения участвуют следующие элементы:

• оптопара (обычно 817-й серии),
• высоковольтный полевой или биполярный транзистор,
• низковольтный биполярный транзистор (чаще  – 2SC945),
• источник опорного напряжения TL431,

• низковольтный конденсатор небольшой емкости (10 – 47 мкФ).

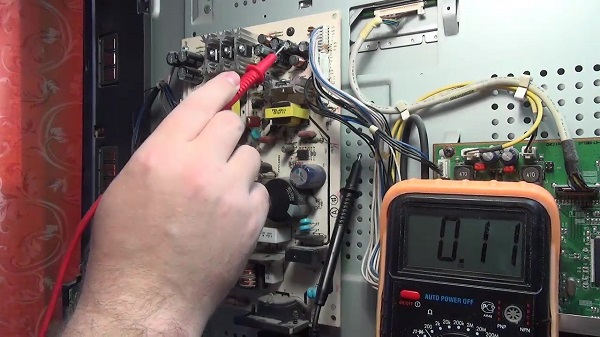

Следует проверить их. Транзисторы можно проверить, не выпаивая, тестером (в режиме проверки диодов). Источник опорного напряжения лучше выпаять и проверить, собрав небольшую проверочную схему.

Чтобы проверить конденсаторы, необходим измеритель ESR. Если его нет, тогда можно заменить «подозрительный» элемент заведомо исправным — с такой же емкостью и рабочим напряжением.

Если конденсатор подсох, у него растет ESR и уменьшается емкость. Про конденсаторы и ESR можно почитать в предыдущей статье.

Иногда выходят из строя и резисторы, причем это может быть не очень заметно по внешнему виду.

Поиск такой неисправности – сущее наказание!  :negative:

Необходимо смотреть на маркировку резистора (в виде цветных колец) и сверять маркировочное значение с реальным. И заодно глубоко вникать в принципиальную схему конкретного блока.

Были случаи, когда резистор в цепи источника опорного напряжения увеличивал свое сопротивление, и «дежурка» поднимала свое напряжение до +7 В!

Это повышенное напряжение питало часть компонентов на материнской плате. Компьютер из-за этого «подвисал».

Как почистить блок питания

Итак, давайте начнем нашу чистку! Для начала нам естественно нужно отключить компьютер от сети и отсоединить все провода, которые ведут к системному блоку. Вытащить сам системный блок и поставить на стол, ну или куда вам удобней. Главное чтобы было просторно для работы.

После проделанного, нам нужно открыть крышку системника. Что я и делаю.

Открыли, теперь нам нужно достать оттуда блок питания. Как это сделать? Вопрос риторический. Для этого нам нужно отсоединить провода, которые подают питания. То есть просто отсоединить провода, которые отходят от блока питания и крепятся к чему либо. Ну как то так. Давайте это сделаем. Кстати, посмотрите ниже на пыль, что там скопилась.

Дальше нам потребуется открутить болтики, которые крепят блок питания к системному блоку. Нам потребуется отвертка. Берем ее и откручиваем.

Откручивая последний болтик, придерживайте блок питания! Иначе он может упасть и что-нибудь повредить. В данном случае у меня бы был большой процент повреждения видеокарты. Поэтому будьте аккуратны на каждом шагу.

Открутили. Что делать дальше? Нужно вытащить его оттуда. Для этого просто аккуратно тянем его назад потом чуть-чуть вниз, ну или просто назад. Он сам должен отсоединиться от системного блока.

Хорошо. Отсоединили блок питания. Теперь будем его чистить от пыли. Выбираем место поудобней и попросторней.

На этот раз нам снова нужно открутить болтики, но уже непосредственно от самого блока питания.

Хорошо. Мы это сделали. Теперь нам нужно открыть крышку. Для этого просто стараемся потянуть ее на себя. Что я и делаю.

Открыли. Это хорошо. Не хорошо лишь то, что в нем пыль, которую мы сейчас и будем убирать. Посмотрите заодно и на кулер.

Ну в принципе, пыли и не так уж и много. Это все потому, что я часто чищу свой компьютер. Если вы вообще делаете это в первые, то приготовьтесь к пыльной работенке. Хотя, может быть вы из тех, кто таскает свой компьютер в компьютерный центр. В общем, не суть. Давайте лучше начнем чистить.

Как я рекомендую это делать Вам? А рекомендую обычными кисточками. Ниже на снимке видно, какими пользуюсь я.

Рекомендую жесткую и мягкую. Мягкой кисточкой мы почистим плату, а вот жесткой уже кулер. Можно еще использовать пылесос, если пыли и вправду навалом. С ним будьте аккуратны. Лучше же конечно использовать баллончик со сжатым воздухом. Да и вообще при чистке компьютера от пыли, именно им и пользоваться. Об этом я тоже упоминал в статье о замене термопасты. Почитайте если интересно.

Со средством чистки разобрались, теперь давайте начинать. Как это выглядит у меня:

Здесь я чищу плату мягкой кисточкой. Правда, диаметр маловат. Она скорее для узких мест. Я же вам рекомендую побольше.

На крышке тоже оседает пыль, так что здесь можно жесткой кисточкой. Или какой-нибудь тряпочкой протереть. Значения не имеет.

Плату почистили, крышку почистили. Теперь давайте кулер. Откручиваем болтики, которые его крепят. На фото ниже все показано.

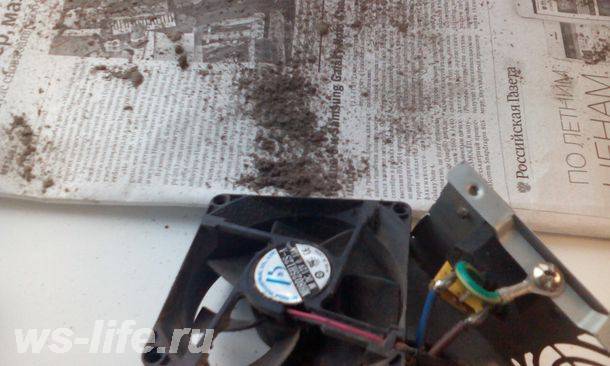

Кулер открутили. Теперь осталась чистка. Давайте приступим.

Примерно вот так это выглядит. С чисткой блока питания и кулера я думаю, мы закончили. Теперь давайте смажем кулер.

Технология пайки

Производя монтаж и демонтаж деталей на плате компьютерного БП, рекомендуется использовать паяльник мощностью 40 Ватт. В отдельных случаях, для громоздких деталей («мощных» выводов), можно пользоваться паяльником и на 60 Ватт (но – не более).

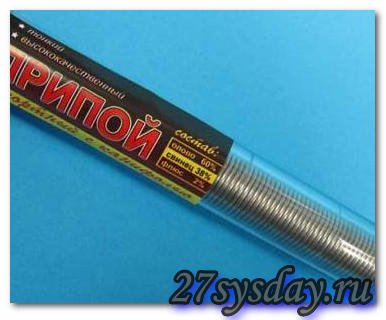

Самый простой припой (типа ПОС-60) – в данном случае, подходит. Лучше взять в виде тонкой проволоки.

Флюс – не используется (достаточно иметь в наличии обычную канифоль).

Демонтаж детали:

• Греть паяльником, до полного расплавления припоя;
• Используя устройство для отпайки (из пластика), быстро произвести откачку жидкого припоя:

Повторить пункты 1 и 2.

Правильно отпаянная деталь, легко самостоятельно выходит из платы (не нужно «поддавливать» вывод паяльником).
Если демонтируется конденсатор – предварительно можно «откусывать» выступающий вывод бокорезами.
Если отпаивается силовой элемент – необходимо полностью выкрутить винт крепления.

Вариант 2. Компьютер включается, но на мониторе ничего

Исключаем неисправность самого монитора

Как правило, на исправных мониторах при включении должен гореть оранжевый/желтый или красный индикатор, а после того, как с видеовыхода компьютера на него поступает сигнал, индикатор меняет свой цвет на зеленый или синий. Если Вы не уверены в работе монитора, тогда можно проверить его, подключив к другому компьютеру или к видеовыходу ноутбука.

Довольно часто причиной неисправности монитора служит севшая подсветка. Диагностировать эту неисправность можно, если при включенном компьютере попробовать выключить и снова включить монитор. Если «картинка» появилась на 1 секунду и пропала, значит неисправна подсветка монитора. Как вариант, также можно попробовать посмотреть на экран сверху под большим углом. В некоторых случаях можно будет увидеть еле различимое привычное изображение, что также будет свидетельствовать о его неисправности.

Проверяем видеокарту

Если мы уверены в исправности монитора переходим к осмотру системного блока.

Конечно, первым делом стоит проверить целостность соединения видеокабеля. Если с этим никаких проблем, тогда первое, что приходит в голову в этой ситуации — это неисправность видеокарты, но проверить её работоспособность довольно проблематично, если нет интегрированной видеокарты или запасной. Поэтому, в таких случаях самым простым будет проверка оперативной памяти, а проверку видеокарты оставим на потом, если ничего другое не поможет.  Также можно будет попросить видеокарту у своих друзей и попробовать запустить с ней. Единственное условие — разъемы видеокарт должны совпадать, ну и желательно не брать очень мощную, так как может не хватить мощности вашего блока питания.

Проверяем оперативную память

Я уже писал статью о том, как можно протестировать модули памяти с помощью программы MemTest, но такая проверка подходит для случаев, когда компьютер самопроизвольно перезагружается или выпадает в BSOD.

В ситуации, когда на монитор не выводится изображение, нужно попробовать вынуть все модули памяти. При их отсутствии компьютер должен издавать продолжительный писк. Если вы услышали такой — это очень хорошо и означает, что компьютер доходит до проверки оперативной памяти, а значит, что скорее всего дело именно в самих «планках». В таком случае стоит попробовать поочередно  установить модули и выяснить из-за какого из них  происходит сбой.

Сбрасываем BIOS

Причиной для сброса настроек BIOS могут быть неудачные мероприятия по разгону компьютерной системы пользователем или установка некорректных настроек. Так или иначе, это простое действие поможет избежать многих проблем.

На следующем шаге также целесообразно убедиться в отсутствии залипания кнопок включения и перезагрузки. О том, как это сделать, написано выше.

Немного юмора

На моей практике были случаи когда пользователи, не знали о существовании режима экономии электроэнергии, при котором монитор просто гаснет при длительном отсутствии активности. Увидев такую картину, пользователь подходил и нажимал на кнопку включения. Компьютер «просыпался» и начинал быстро закрывать все программы, после чего выключался совсем. Затем следовали разгневанные звонки системным администраторам с жалобой на то, что компьютер самопроизвольно отключается.

Ревизия с помощью расширенного тестера

Следующие инструкции относятся только к специализированному тестеру для блоков питания ATX Coolmax PS-228, или для любого другого аналогичного тестера с ЖК-экраном.

Важно: этот процесс считается сложным, пользователю нужно внимательно следовать инструкциям ниже. Необходимое время: тестирование БП с тестовым устройством для блока питания обычно занимает около 30 минут или чуть больше для новичков

Необходимое время: тестирование БП с тестовым устройством для блока питания обычно занимает около 30 минут или чуть больше для новичков.

Алгоритм действий:

1. Ознакомиться с важными советами по безопасности при ремонте ПК. Проверка БП включает в себя работу с электричеством высокого напряжения, потенциально опасную деятельность. Безопасность должна быть главной заботой во время проверки блока.
2. Открыть корпус, предварительно выключив компьютер, отсоединив шнур питания и все, что подключено к внешней стороне компьютера.
3. Переместить отключенный блок в место, где можно легко работать, например, на столе. Пользователю не понадобится клавиатура, мышь, монитор или другие внешние периферийные устройства.
4. Отсоединить разъемы питания каждого внутреннего устройства на боковой панели. Простой способ убедиться в том, что каждый разъем питания отключен, — это снять комплект шнура питания, который идет от БП. Каждая группа кабелей должна заканчиваться одним или несколькими разъемами питания. Нет необходимости отсоединять отсоединять кабели данных или другие кабели, которые не подключены к БП.
5. Сгруппировать все силовые кабели и разъемы для удобства тестирования. При организации силовых кабелей рекомендуется отсоединить их и вынуть из корпуса компьютера, как можно дальше. Это позволит максимально легко подключить разъемы питания к расширенному тестеру.
6. Убедиться, что переключатель напряжения источника питания, расположенный на задней панели, правильно настроен для страны пребывания. В США этот переключатель должен быть настроен на 110 В / 115 В, а в России на 220/230.
7. Подключить 24-контактный разъем питания ATX и 4-контактный разъем питания ATX на материнской плате в тестере для блоков питания ПК. В зависимости от источника может не быть 4-контактного разъема материнской платы, но может быть 6 или 8 контактов. Если имеется более одного типа, просто подключаются поочередно вместе с 24-контактным разъемом основного питания.
8. Подключить БП к электрической розетке и включить выключатель. Некоторые блоки не имеют переключателя на задней панели. Если источник, который тестируется, не работает, просто подключают устройство для подачи питания. Нажать и удерживать кнопку включения / выключения тестера для блоков питания ПК. Пользователь должен услышать, что вентилятор внутри источника начинает работать.

Некоторые версии усовершенствованного тестера Coolmax PS-228 для БП не требуют постоянного нажатия кнопки питания. Тот факт, что вентилятор работает, не означает, что источник питания правильно подает питание на остальные устройства. Если не запускается вентилятор блока питания при тестировании, даже если источник находится в хорошем состоянии, возможно он перегорел и его нужно проверить отдельно.

ЖК-дисплей расширенного тестера для источников должен быть включен, и пользователь увидит цифры тестирования по всем показателям. Если напряжение показывает «LL» или «HH» или если ЖК-дисплей не горит, БП не работоспособный, поэтому придется заменить его.

Замена предохранителя

В схеме любого БП, предохранитель идет сразу после розетки питания (последовательно с одной из фаз 220 В). Сами предохранители, как детали, различаются по силе тока (то есть, сколько ампер он выдержит в максимуме). Также, предохранители делятся на «F»-тип («быстрые»), «T»-тип («тепловые»).

Если предохранитель необходимо заменить – вы должны выяснить, на какой номинал (силу тока) он был рассчитан. Также, желательно знать «тип».
Замена на предохранитель с большим номиналом – не допускается. Замена F на T – тоже.
Примечание: если вы знаете, какой нужен «ток», но не знаете «тип», можете устанавливать новый предохранитель типа «F».
Именно так. А чтобы не было вопросов, почему он чаще сгорает – проще будет все же узнать достоверные данные (как номинал, так и тип).

Если предохранитель – в стеклянном цилиндрическом корпусе, то в любом случае он рассчитан на 220В электросети. Применение других типов конструкции – не допускается.

Перечень возможных неисправностей

Перечислим наиболее распространенные неисправности, характерные для импульсных блоков питания системных блоков:

• перегорел сетевой предохранитель;
• +5_SB (дежурное напряжение) отсутствует, а также больше или меньше допустимого;
• напряжение на выходе блока питания (+12 В, +5 В, 3,3 В) не соответствует норме или отсутствует;
• нет сигнала PG (PW_OK);
• БП не включается дистанционно;
• вентилятор охлаждения не вращается.

Перегорел предохранитель

В большинстве случаев предохранитель устанавливается в стеклянном корпусе на блоке питания. Обычно он находится в горизонтальном положении и располагается рядом с сетевым фильтром. Иногда предохранитель устанавливают вертикально и прикрепляют к нему термоусадку. На плате он обозначен как F1.

Чтобы проверить предохранитель, нужно прозвонить его мультиметром. В этом случае его необходимо заменить. Если предохранителя с проводами под рукой не оказалось, то можно их припаять к обычному. Для этого к чашечкам с обоих концов последней припаиваем два провода.

Экспертное мнениеАлексей БартошСпециалист по ремонту, обслуживанию промышленного электрического и электронного оборудования. Задать вопрос Предохранители просто так не перегорают. После его замены нужно проверить диодный мост, ключевой транзистор и всю высоковольтную часть блока питания.

Вздулись электролитические конденсаторы

Для предотвращения взрыва конденсаторов сверху на них нанесены насечки. Когда давление внутри увеличивается, в месте, где есть углубления, возникает вздутие. Указывает, что эта деталь не работает.

В большинстве случаев выходят из строя конденсаторы, устанавливаемые в цепь +5 В, так как они имеют небольшой диапазон напряжений 6,3 В. Поэтому при их замене рекомендуется устанавливать конденсаторы, рассчитанные на напряжение не менее 10 В. Если такой конденсатор не подходит по габаритам, лучше поставить рассчитанный на чуть меньшую емкость, но с большим напряжением.

Иногда конденсаторы выходят из строя без каких-либо внешних признаков, например, они могут пересохнуть. В этом случае необходимо их выпаять и проверить емкость и внутреннее сопротивление.

Проверяем выпрямитель

В качестве выпрямителя в блоке питания может быть использована матрица из 4-х диодов или диодный мост.

Тест можно провести без отпайки частей платы. В прямом направлении сопротивление должно быть небольшим, а в обратном значительно возрастать.

Схема прозвонки диодного моста показана на рисунке ниже. Сначала минусовой щуп мультиметра ставим на клемму, отмеченную знаком «+», а плюсовым щупом проверяем сопротивление. В направлениях, отмеченных стрелками, он должен быть маленьким, а в обратном направлении должен показывать бесконечность (отсечка). То же самое делаем с остальными ногами.

Если пробит один из диодов или диодный мост, то следует также проверить конденсаторы, установленные во входном фильтре и ключевых транзисторах. Так как переменное напряжение, появившееся после пробоя, могло привести эти детали в негодность.

Варистор

Варисторы предназначены для защиты блока питания от скачков напряжения. При увеличении напряжения его сопротивление резко уменьшается и, таким образом, он поглощает избыточную энергию. Это увеличивает ток, который может перегореть предохранитель.

Если скачок напряжения слишком большой или слишком длинный, варистор может сгореть. В этом случае он чернеет и расщепляется. После его замены рекомендуется проверить другие детали, входящие во вторичную цепь.

Блок питания уходит в защиту — почему и что делать?

Блок питания — важный компонент ПК, обеспечивающий его комплектующие электроэнергией. Следует вовремя выявлять сбои в его работе, чтобы избежать выхода компьютера из строя. Часто случается, что блок начинает постоянно уходить в защиту. Иногда это может свидетельствовать о проблемах с устройством питания или другими компонентами компьютера. Разберем, почему это происходит и как это исправить.

Почему блок уходит в защиту?

Защита на блоке питания предусмотрена для предотвращения его выхода из строя. Каждый БП рассчитан на определенную мощность, которую он может обеспечить компьютеру. Если ПК начинает потреблять большее количество энергии, в сравнении с тем, которое может покрыть блок, срабатывает защита, отключающая весь компьютер. Без нее устройство питания могло сгореть или иным образом выйти из строя, возможно приведя к поломке других комплектующих.

Благодаря защите, и блок, и остальные компоненты ПК остаются исправными при превышении допустимого уровня нагрузки

При срабатывании защиты важно найти причину этого, чтобы устранить проблему. Нужно понять, что приводит к тому, что блок питания не выдерживает нагрузки компьютера

Причин и способов устранения проблемы может быть много. Рассмотрим 5 решений, которые помогают избавиться от ухода в защиту в большинстве случаев.

Снижение нагрузки на БП

Уход в защиту — следствие того, что нагрузка комплектующих на блок питания возросла. Чтобы избежать срабатывания предохранения, следует попробовать снизить загрузку компонентов ПК, в первую очередь, процессора и видеокарты

Этому стоит уделить особое внимание в случае, если защита срабатывает только в моменты максимальной нагрузки. Попробуйте отследить такие ситуации и предварительно снижать уровень потребления ресурсов комплектующими

Отключение разгона комплектующих

Существенное повышение нагрузки на блок питания и, как следствие, срабатывание защиты может быть вызвано разгоном устройств. Некоторые пользователи искусственно повышают в BIOS частоты процессоров, видеокарт и оперативной памяти для ускорения работы, не всегда учитывая возможности установленного БП. Стоит попробовать отключить разгон, чтобы избежать частого ухода в защиту.

Использование ИБП

Источник бесперебойного питания — это устройство, которое обеспечивает компьютеру стабильность поступающего электричества. Оно подключается к сети, а ПК к нему. ИБП является промежуточным звеном между компьютером и электросетью. Такое предохранение позволяет избежать влияния возможных скачков напряжения и внезапных отключений электричества, способных негативно сказываться на работе компьютера. В том числе, они могут приводить к срабатыванию защиты на блоке питание. Использование ИБП часто помогает избежать этого.

Диагностика и ремонт электроники

Компоненты блоков питания выходят из строя крайне редко, однако иногда это все же случается. Чтобы исключить это, можно обратиться в сервис для диагностики устройства и дальнейшего ремонта. Восстановление блоков питания не всегда целесообразно, но бывают случаи, когда можно легко устранить его неисправности, не прибегая к покупке нового комплектующего.

Замена блока на более мощный

Возможно установленный в компьютер блок питания не способен обеспечить его компоненты электроэнергией в нужных количествах

На это особенно стоит обратить внимание, если вы имеете полностью новый ПК, недавно меняли блок питания или подвергали замене другие комплектующие. Например, если компьютер работает много лет, за это время в нем несколько раз менялись компоненты, но устройство питания оставалось неизменным

Тогда следует рассчитать потребляемую комплектующими мощность, используя специальный калькулятор в интернете, и сравнить ее с характеристиками БП, учитывая, что должен оставаться запас в 200-300В. Если мощность блока меньше, чем необходимая компьютеру, лучше заменить его на более мощный.

ВКЛЮЧИТЬ — ВЫКЛЮЧИТЬ. ПРОСТЫЕ СОВЕТЫ, КОТОРЫМИ НЕ СТОИТ ПРЕНЕБРЕГАТЬ

Первое и необходимое условие для нормальной работы компьютера — полноценное питание. Поскольку в блоках питания компьютера вилки выполнены по европейским стандартам (с толстыми ножками и контактом «земля»), необходимо купить переходник и сетевой фильтр типа Pilot на 4-5 розеток. Это избавит вас от многих проблем и неприятностей, например от «сгоревших» узлов компьютера при подключении к отечественным розеткам. Вдобавок сетевые фильтры обеспечивают и некоторую защиту от перепадов напряжения.

Как и для бытовой техники, для компьютера хороший электрический контакт — залог его здоровья и долголетия. Если при включении слышны звуки, видны искры разрядов, вилка нагревается — то либо она неисправна, либо розетку и что-то нужно заменить. Не стоит говорить о том, что ремонт компьютера обойдется дороже, чем замена вилки или всего шнура.

Итак, перед вами компьютер — системный блок, клавиатура, принтер, монитор, мышка, кабели и документация. Необходимо собрать все в единую электрическую систему, подсоединив кабели к соответствующим разъемам. Прежде всего установите переключатели 220V/127V на блоках питания в положение 220V. Если переключатель будет в положении 127V, а напряжение сети 220V — блок питания выйдет из строя.

Выключатели блоков питания должны стоять в положении OFF (выключено). Подключите вилки их кабелей к сетевому фильтру и установите переключатель на нем также в положение OFF. Затем вставьте вилку сетевого фильтра в розетку. Теперь на фильтре можно поставить выключатель в положение ON (включено). Загорается индикатор сети на сетевом фильтре. Если порядок включения узлов компьютера не оговорен, первым включите системный блок, затем монитор и принтер.

И еще несколько советов, очень простых и очевидных (потому, видимо, ими часто пренебрегают с большим риском для себя):

— не устанавливайте компьютер вблизи нагревательных приборов, батарей и т. п.; аппарат рассчитан на работу в определенных температурных условиях, вентилятор в нем охлаждает узлы и детали; охлаждаться горячим воздухом ему совершенно не на пользу;

— не кладите на компьютер листы бумаги, салфетки, скрепки, кнопки: бумага становится экраном, закрывающим решетки, и препятствует конвекции; скрепки норовят провалиться внутрь и замкнуть цепь;

— не принимайте пищу на рабочем месте; создатели компьютера вовсе не рассчитывали, что на клавиатуру будет проливаться сладкий кофе или чай, застывать пленкой, которая мешает хорошему контакту.

И несколько слов о порядке выключения компьютера. Если в документации не оговорено особо, то порядок выключения компьютера — обратный включению: первым выключается питание внешних устройств и последним — системного блока.

При выключении питания системного блока на материнской плате вырабатывается сигнал RESET, что приводит к установке процессора и всех интегральных микросхем в исходное состояние. Последними в него возвращаются блок питания и терморезистор — ограничитель броска тока при включении блока питания. Он нагрелся и теперь остывает. Не стоит испытывать терморезистор на прочность, и поэтому повторно включайте блок питания только через 30 секунд после выключения.

И еще одно напоминание, совсем уже очевидное: не забудьте программы, с которыми вы работали, и получить разрешение на выключение.

Проверка блока питания

Иногда бывает так, что компьютер плохо работает, не включается или выключается сам, тогда нужна проверка блока питания. Есть способ, как можно сделать это дома самостоятельно без мультиметра переподключений схем.

Есть простой способ, как проверить нормально ли работает блок питания с помощью простой скрепки. Это простой способ, который не покажет, нормально ли работает блок питания, но с помощью него легко понять, подает ли устройство ток на компьютер в целом. Последовательность действий такова:

• Отключите компьютер от напряжения.
• Откройте крышку корпуса и отключите разъем от материнской платы.
• Из канцелярской скрепки сделайте перемычку в форме U и закоротите перемычкой зеленый провод разъема и черный, который работает рядом с зеленым.
• Включите блок питания.
• Если все заработало, то в теории БП работает нормально. Если нет — то его стоит нести в ремонт.

Как можно определить, нужна ли блоку питания тщательная проверка и ремонт в сервисе или он работает хорошо? Если БП совсем вышел из строя, он не будет включаться с перемычкой, но иногда есть проблемы, которые просто так не заметить.

Чаще всего это происходит, если пользователь замечает, что есть какие-то нарушения в работе материнской платы или в оперативной памяти. На самом деле, это может быть проблема с мощностью БП и с тем, как регулярно и без перебоев он ее подает на определенные микросхемы. Описанные ниже проблемы могут возникать у пользователя, если неисправен блок питания.

1. Компьютер зависает, когда включается или перезагружается.
2. Система без вашего ведома выключается или перезагружается самостоятельно.
3. Ошибки памяти.
4. HDD останавливает работу.
5. Внезапно глохнет вентилятор.
6. Компьютер не видит флеш-карты или съемные жесткие диски.
7. Есть запах дыма — причина тут может быть в том, что трансформатор или дроссели перегорели. Также часто бывает, что раздуло конденсаторы.
8. Блок питания пищит. Чаще всего в этом случае неисправен вентилятор в БП. Нужна его проверка, смазка и очистка.

Если вы заметили один из этих симптомов и подозреваете, что проблема может быть в блоке питания, так как он старый или дешевый, то нужно нести его в ремонт, так как это может быть опасно для компьютера. Часто ПК просто горели от того, что неисправен или плохо работает БП. Однако, если причин сомневаться в надежности БП мало, то стоит вызвать специалиста для того, чтобы он провел комплексную проверку всех систем компьютера, сделал необходимую очистку и проверил сам блок питания. Помните, что проверка и починка обойдутся дешевле, чем покупка нового компьютера, к тому же, своевременная консультация поможет сохранить много нервов и продлить жизнь устройства еще на несколько лет сверх отмеренного ему срока.
